Zigbee-датчик температуры и влажности Sonoff SNZB-02: работа в Tuya Smart, интеграция в Home Assistant
В этом обзоре мы продолжим знакомится с бюджетной серией ZIgbee датчиков от Sonoff и героем этого обзора будет сенсор измеряющий температуру и влажность в режиме реального времени.
Содержание
Купить на Aliexpress — цена на момент публикации $ 8,49
Параметры
- Модель: Sonoff SNZB-02
- Протокол: Zigbee 3.0
- Диапазон рабочих температур: -10 +40 С
- Диапазон влажности: 10 — 90%
- Элемент питания: CR2450
- Размер: 43х43х14
Поставка
Поставляется датчик в стандартной для этой серии оранжевой коробке, оформление минималистично — изображение и название сенсора на фронтальной стороне и перечень основных параметров на задней стороне.
В коробке нашелся собственно сам сенсор квадратной формы, к легким дизайнерским изыскам можно отнести только его углы. Наклейку двустороннего скотча для крепления его на стене.
Комплектная инструкция хоть и небольшая но мультиязычная, русский язык присутствует, но единственная полезная информация — это как перевести датчик в режим сопряжения.
Внешний вид
Как я уже сказал, дизайн датчика, как впрочем и всей этой линейки датчиков — довольно специфический. Не оставляет чувство, что при изготовлении заготовки для корпуса — дизайнер использовал топор.
На условно верхнем торце — находится кнопка, нажатие на которую служит для обмена данными с zigbee координатором, а удерживание — для перевода датчика в режим сопряжения.
С противоположного торца — находится отверстие для воздуха, нужное чтобы проводить замеры его параметров. С этой же стороны находится небольшой паз, для отщелкивания задней крышки.
На ней указан номер модели и тип используемого в датчике элемента питания — CR2450
Крышка открывается с небольшим усилием, под ней находится батарейный отсек. Чтобы избежать ненужного разряда, под батарейкой установлена предохранительная вставка, которую нужно удалить перед использованием.
В отличии от более распространенных датчиков такого типа, например от Mijia или Aqara где используется более компактный, но менее емкий элемент CR2032, в этом датчике установлена батарейка CR2450
Для правильного совмещения крышки с датчиком — на них нанесены символы в виде стрелки. Их нужно установить друг против друга и закрыть крышку.
В сравнении с уже упомянутыми датчиками Mijia и Aqara — герой обзора выглядит гигантом, хотя по картинке может показаться что не такой большой.
Tuya Smart
В этом обзоре, в части поддержки стоковых приложений, я решил остановится только на Tuya Smart, ведь с Ewelink в принципе и так все понятно и эта система не имеет такого распространения как Tuya. Тем более поддержка датчиков Sonoff шлюзами и приложением Tuya Smart — не явна, о ней нигде не указано в документации.
В моем тесте используется проводной Zigbee шлюз для Tuya Smart от Moes. Процесс подключения аналогичен родным устройствам — заходим в меню шлюза, и нажимаем добавить подустройство.
После этого зажимаем кнопку на датчике пока светодиод, который будет видно с фронтальной стороны, не моргнёт трижды. Ждем пока приложение не покажет обнаруженный датчик.
Далее выбираем локацию для датчика и при необходимости можем изменить его имя, на этом процесс подключения завершается. Данные температуры и влажности будут доступны в плагине датчика и в его строке находящейся в общем списке устройств умного дома.
В плагине датчика есть история измерения которую можно просмотреть в разрезе дня, месяца и года за все время его использования. Также есть опция включения уведомлений — правда где указаны параметры этих уведомлений, мне найти не удалось.
Автоматизации
В автоматизациях этот сенсор может работать только как триггер и условие, что логично — так как он имеет только мониторинговую функцию. Для этого доступно три параметра — кроме температуры и влажности, еще и заряд батарейки.
Для каждого из них доступны условия больше, меньше или равно, исходя из специализации датчика — обычно применяются условия больше или меньше.
Пример классической автоматизации которая будет включать розетку (например с радиатором отопления) при падении температуры в помещении ниже 20 С.
Zigbee2mqtt
Перейдем к работе датчика в Home Assistant, думаю что самый распространенный вариант интеграции для этого — zigbee2mqtt.
В примере датчик подключался к версии 1.17.1, успел еще до большого обновления на 1.18, используемый стик — CC2652 на прошивке от 11 февраля 2021 года, подробнее про интеграцию и стик смотрите в 5 части моих уроков по Home Assistant, ссылка на плейлист в описании.
Включаем режим подключения новых устройств, зажимаем кнопку на датчике до трех световых сигналов и датчик появляется в общем списке системы
Устройство имеет полную поддержку, как и другие датчики с батарейным питанием — это конечное устройство, то есть не может пересылать через себя команды других участников сети.
Интеграция отдает 4 параметра — температура, влажность, уровень заряда батарейки и качества сигнала, эти же параметры будут пробрасываться в виде объектов в Home Assistant
Интересной особенностью этого датчика является частота обновления данных. Это хорошо видно в MQTT Explorer — на этих скринах видно что данные обновляются несколько раз в минуту. Причем это больше касается влажности, изменение температуры происходит реже — на этом примере она изменилась лишь раз. С одной стороны это хорошо, с другой — однозначно будет влиять на разряд батарейки.
В меню reporting zigbee2mqtt можно увидеть что минимальный интервал отчетов для температуры и влажности установлены как 5 и 10 секунд соответственно. Максимальный тоже отличается вдвое — 1800 и 3600 хотя несмотря на это — изменение по влажности происходит намного чаще.
Я попробовал повысить минимальный интервал до 3 минут, но к сожалению эта настройка не сохраняется, думаю что она вшита в логику работы датчика.
Вот так выглядит страница устройства в Home Assistant — четыре объекта соответствующие четырем значениям в zigbee2mqtt
SLS gateway
Конечно не обойду вниманием еще один популярный метод — это SLS шлюз, который в отличии от USB стика является сам по себе автономным устройством, но взаимодействующий с Home Assistant через MQTT
Датчик без проблем подключается, кстати сам по себе процесс подключения на SLS мне больше нравится чем в zigbee2mqtt — он гораздо нагляднее.
В остальном — все тоже самое, конечное устройство, поддержка полная от производителя и модель и до картинки датчика в интерфейсе.
Изначально уровня заряда в свойствах датчика не видно, но это особенность SLS, данные появляются по мере их получения. Как только датчик решит передать данные о заряде — они появятся и тут.
Аналогично, эти параметры пробрасываются через интеграцию MQTT в Home Assistant, объект уровня заряда появится одновременно с шлюзом.
Сравнение
Для сравнение я использовал показания датчика mijia — в течении всего теста датчики лежали максимально рядом друг с другом, так что можно утверждать что условия были идентичными.
За время наблюдений — показания температуры были всегда максимально близки, отличаясь не более чем 0,3 градуса, что касается влажности — то тут разница несколько больше около 2%, но помним что Sonoff гораздо чаще шлет обновления чем mijia. Форма графиков — тут данные за 36 часов, тоже в целом идентичны — оба датчика реагируют на изменение окружающей среды одинаково.
Видео версия обзора
Вывод
Подводя итоги, главным плюсом этого датчика можно назвать его бюджетность, аналоги стоят в полутора — два раза дороже. К условным плюсам можно отнести частоту передачи изменений — почему к условным, потому что это скорее всего будет влиять на автономность, я слышал свидетельства что батарейка живет в нем всего несколько месяцев, но подтвердить пока не могу. Минус — это размер и топорный дизайн, хотя это довольно субъективная оценка, да и разместить этот датчик можно в неприметном месте.
Умный терморегулятор Moes для теплого пола (ZigBee Tuya Smart)
Темой сегодняшнего обзора будет отопление, а именно работа электрического тёплого пола в связке с умными домом. Для этого мы будем рассматривать умный термостат от известной компании Moes. Который может работать как полностью автономно с различными временными и температурными режимами, так и управляться со смартфона. У меня Zigbee версия термостата, вы же при покупке можете выбрать как и ZigBee, так и WiFi версию. И так же, при покупке внимательно смотрите на описание товара, так как кроме термостат тёплого пола, есть термостат для бойлера и для котла. Отличие в управляемой нагрузке. В термостате тёплого пола максимальная нагрузка не более 3,6 кВт. Рассмотрим ручную настройку, и работу по расписанию, мобильное приложение, работу в системе умного дома Home Assist, построим автоматизацию, и конечно разберем это устройство!
Содержание
Комплектация
Поставляется термостат Moes в такой вот невзрачной коробке из переработанного картона, о чем нам сообщают на одной из его граней. На другой грена наклейка с указанием модели, цветом и протоколом работы, в моем случае это ZigBee.
За доставку особо переживать не стоит, сама коробка достаточно плотная, а в качестве защиты стёклышка термостата производитель уложил кусок защитной пленки из пеночтототам.
Рассмотрим более детально всю комплектацию термостата.
Начнем с инструкции, она выполнена в цвете, все на английском языке с рисунками. При желании для других языков, русского к сожалению нет, можно отсканировать QR код и скачать. Но в целом все и так понятно благодаря подробному описанию и картинкам.
Для контроля температуры теплого пола в комплекте находится датчик температуры который расположен в конце 2.5 метрового кабеля. Сопротивление датчика составляет 10 кОм.

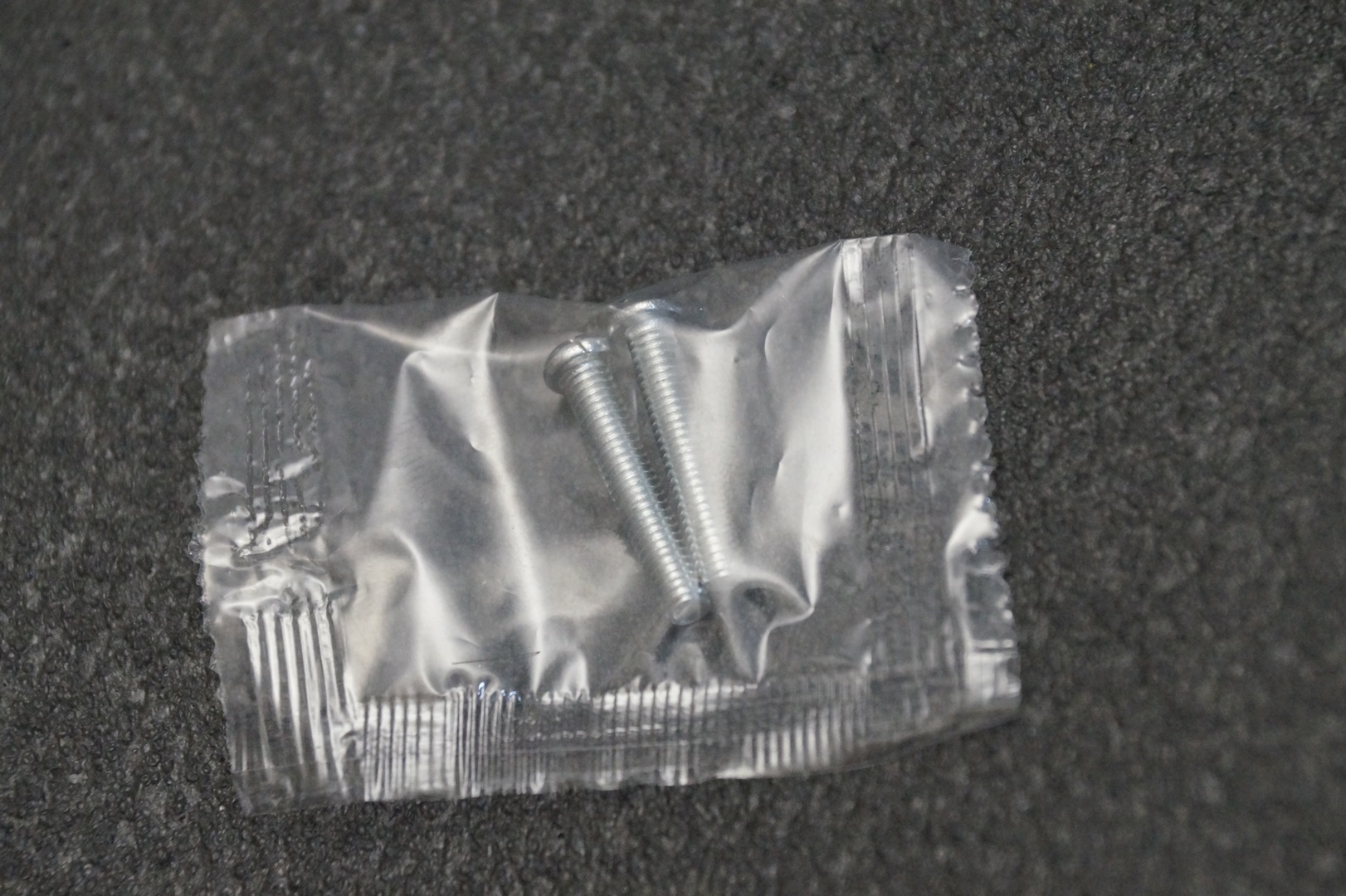

Для крепления термостата к подрозетнику в комплекте находятся 2 винта.
И не забыли оставить отметку – контроль отдела качества пройден.
Внешний вид

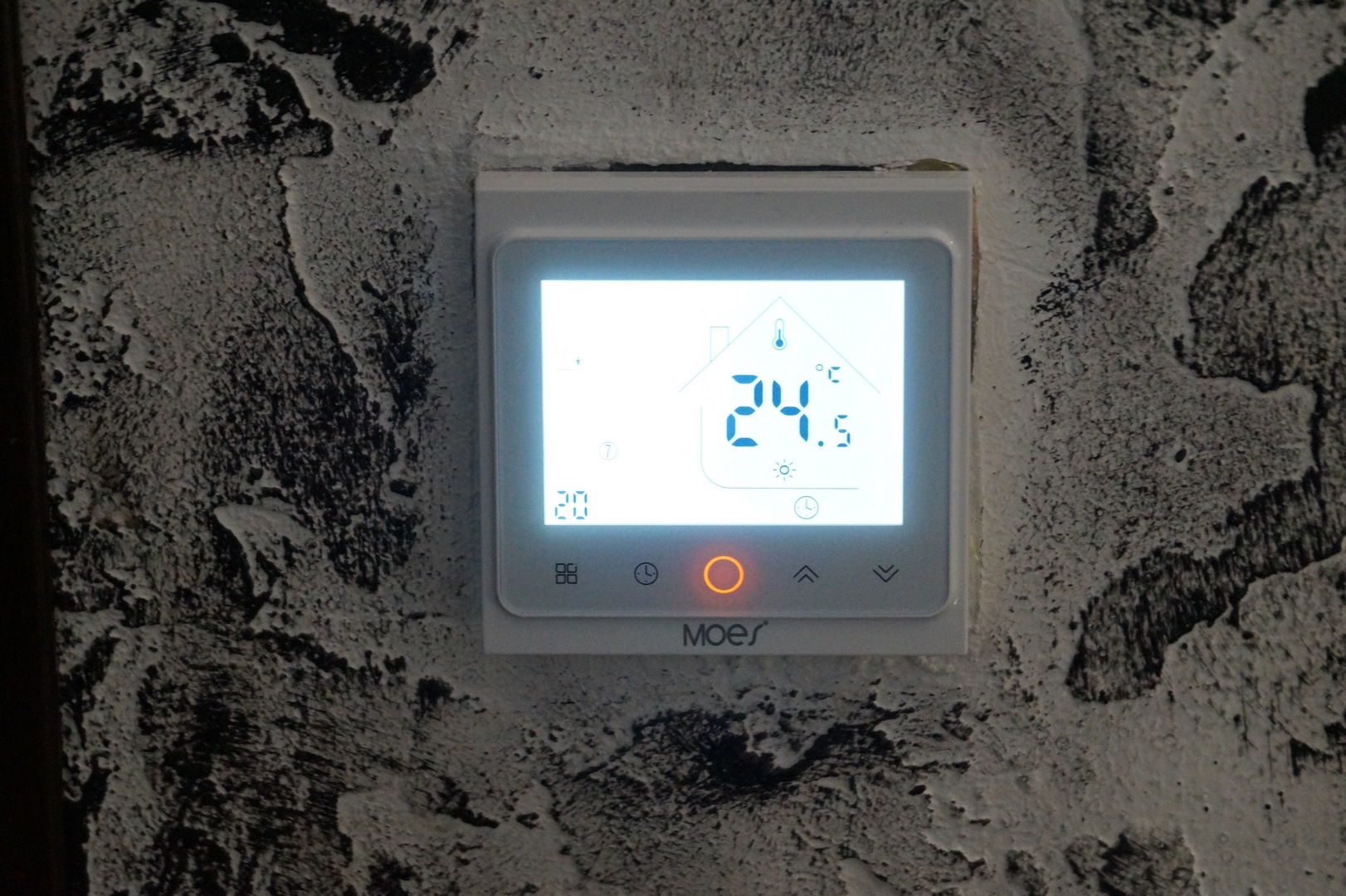

Практически 80% всей передней части — это ЖК дисплей нашего термостата. В нижней части — 5 сенсорных кнопок для управления режимами работы, температурой и т.д. Причем среднюю кнопку включения/выключения никак не обозначили. Кнопки слева на право – режим работы, установка времени и дня недели, включение/выключение, стрелочки изменения температуры.
Перевернув термостат мы видим 6 точек подключения. 1-2 это как раз и есть наш теплый пол, или другая нагрузка до 16 ампер. 3-4 это подключение внешнего питания 95-240 Вольт и 5-6 как раз для подключения внешнего датчика температуры теплого пола.
Все грани термостата кроме нижней, гладкие без всяких кнопочек и прочего. А вот в нижней грани расположился датчик температуры, который будет выводить текущую температур в помещении.
В стандартный подрозетник термостат входит без особых проблем, никаких переделок не потребуется.

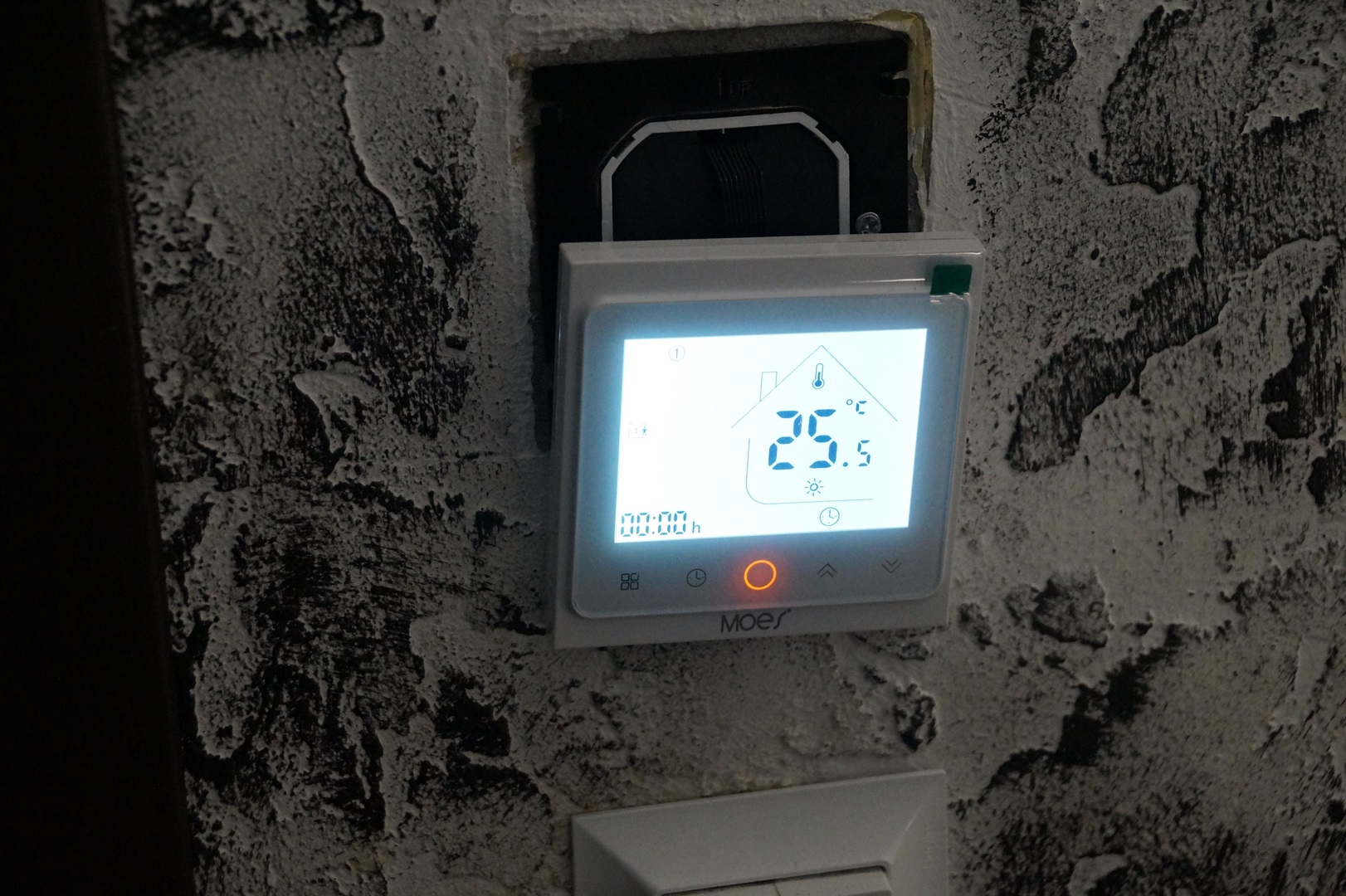

После подключения питания сразу же появляется центральная кнопка включения/выключения которая тускло светится красным цветом.
Если виртуально разделить дисплей на две части, то в левой вы видим день недели (цифра в кружочке), левее от этого период работы и в самом низу текущее время. В правой части дисплея под своеобразным домиком мы видим текущую температуру помещения, данные берутся с датчика температуры в нижней части термостата.
Для отображения температуры именно с датчика теплого пола, надо удерживать кнопку вниз более 5 секунд.
Значок подключения к ZigBee сети – на правом скате крыши дома. Если из трубы виртуального дома начал идти виртуальный дым, то термостат находится в режиме нагрева. Под домиком текущий режим работы ручной или режим расписания. Иконка меняется с руки на часики соответственно. Если активирован режим защиты от детей, то в правом верхнем углу появиться иконка с замочком. Для включения режима блокировки от детей, удерживаем одновременно клавиши температуру выше и ниже. Для снятия блокировки, так же удерживаем две стрелочки 5 секунд.

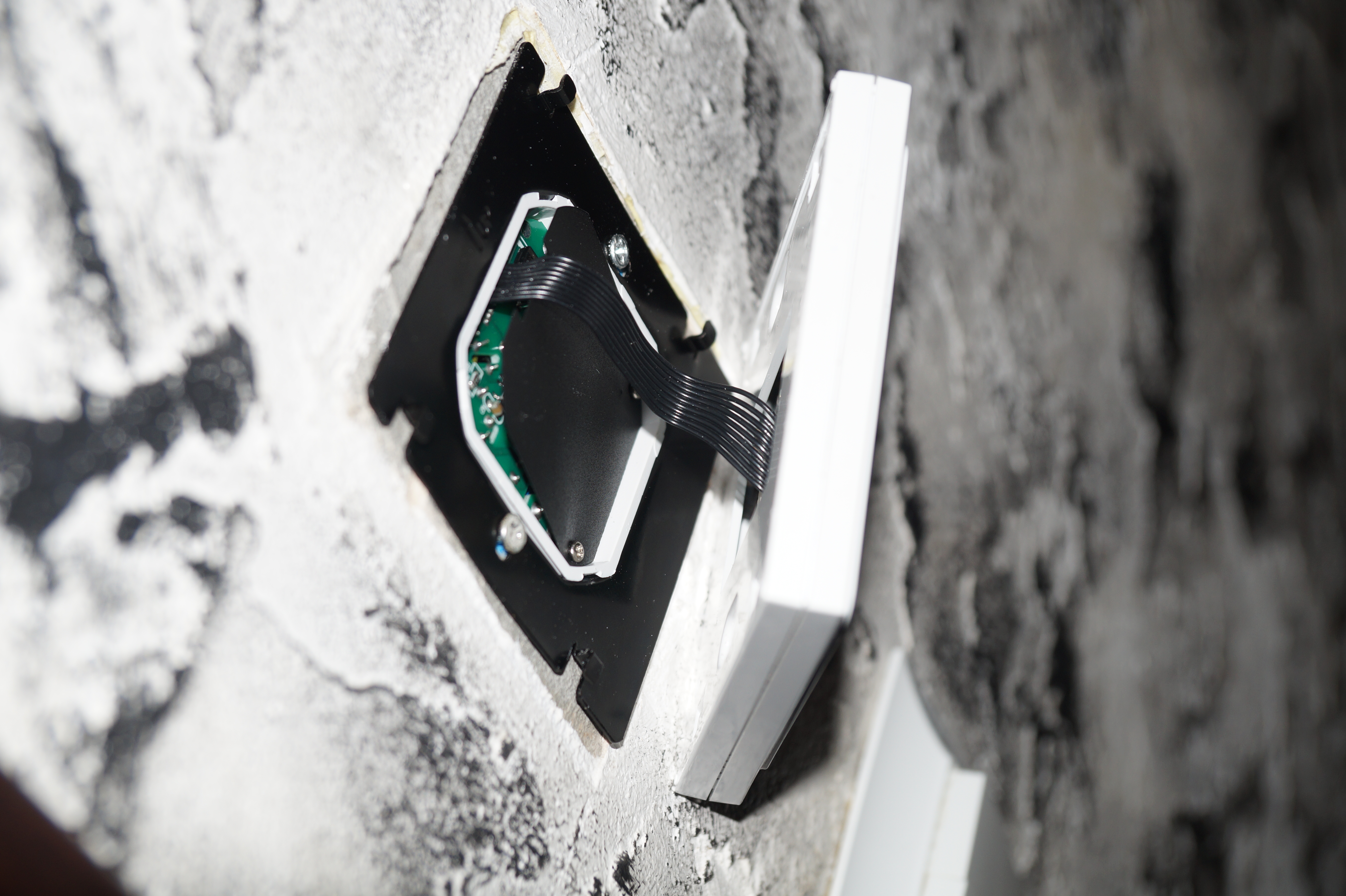

Для монтажа необходимо немного сдвинуть вверх переднюю часть, тогда без проблем получится располовинить термостат и прикрутить довольно толстую металлическую пластину к подрозетнику. Разъединим силовую часть от умной и посмотрим, что у них внутри, благо сделать это не сложно, просто выщелкнув разъем. Выкручиваем 4 винтика на задней части, и аккуратно снимаем заднюю крышку, но так, что бы не сломать датчик температуры.
Умная часть термостата выглядит вот так. Есть 3 нераспаянных точки подключения, возможно это заготовка для modbus, о которой было упоминание на задней части термостата. Судя по наклейке на плате термостат у меня свежий от августа 21 года. За умность устройства отвечает популярный ZigBee модуль TYZS3. В TYZS3 встроено 32-разрядное ядро ARM Cortex-M4 с низким энергопотреблением, флэш-память 512 КБ, ОЗУ 64 КБ и богатые периферийные ресурсы.
Открутив два винтика на силовом реле можно достать силовую часть. В целом особых претензий к силовой части у меня нет, в верхней части силовая коммутация, на внутренней части электромагнитное реле HF115F 16А, преобразователь напряжения для питания умной части и клеммные колодки.
Автономная работа
Умный термостат, по сути, это автономное устройство, и работать он может не только при наличии интернета и вашего смартфона. Настроить всю работу можно в полностью ручном режиме. Поддерживается два вида работы ручной и режим расписания.
Кнопкой выбора режима работы переключаемся на ручной, отобразится иконка с рукой, а стрелочками выставляем нужную температуру в помещении. Максимально +35 градусов минимальное значение 5 градусов Цельсия. Все после этого термостат будет постоянно поддерживать заданную температуру в помещении, где он установлен. Допустим устанавливаем температуру 25 градусов. Как видите в комнате сейчас меньше, поэтому термостат дает команду на включения отопления. Когда температура достигнет установленной, отопление выключиться.
Но мы же берем его не с целью греть бездумно, а экономить на отоплении. Поэтому в термостате доступно 4 готовых периода, которые распределены по будням, отдельно для субботы, и отдельно для воскресенья. По умолчанию в будние к 6-00 установить температуру 20 градусов, к 11-30, когда человек уйдет на работу подогреть дом до 21, в 13-30 человек вернется на обед ( 3 период) поднять температуру до 22 и в момент возврата человека домой, в 17-30 в доме должно быть 23 градуса. То же самое 4 периода для субботы и 4 для воскресенья.
Изменить все очень просто, выбираем кнопкой режимов автоматический режим. Появляется иконка с часами под домиком. Жмем на кнопку с часами, до тех пор, пока на дисплее не отобразится 1 период и 5 дней недели. Стрелочками устанавливаем время начала этого периода, и далее опять жмем на часы пока значение температуры не начнет моргать, после этого устанавливаем температуру в этот период.
По сути, это очень удобно, приведу простой пример работы. 1 период ставим на 6 утра и температуру 24 градуса по Цельсию, как раз проснемся и будет уже тепло. В 08-00 выходим на работу и устанавливаем на это время второй период, температуру выставляем 20 градусов, нет смысла греть дом, когда там никого нет. 3-тий период работы — это возвращение домой, устанавливаем время 18-00 и температуру 24 градуса, и последний, четвертый период – это период сна, с 23-00 и температура 21 градус.
Tuya Smart
Но все намного проще настроить и контролировать со смартфона. Так как у меня версия с ZigBee протоколом, мне будет необходим ZigBee шлюз этой экосистемы. Если же вы выберете WiFi версию, ничего, кроме WiFi роутера и подключения к сети интернет вам не понадобится.
Переводим термостат в режим сопряжения, для этого выключаем термостат кнопкой выключения, и около 10 секунд удерживаем кнопку «стрелки в низ» пока экран не начнет моргать. Тут же отобразиться иконка соединения.
После этого в программе Smart Life или Tuya Smart добавляем наше устройство выбирая любое устройство или Zigbee или WiFi, в зависимости от вашего выбора протокола. У меня в момент поиска нашло 4 устройства, и все эти устройства подключены к постоянному питанию и являются ретрансляторами в ZigBee сети. При необходимости переименовываем наш девайс.
В основном меню приложения никаких параметров управления или информации о температуре термостата нет. Перейдя внутрь плагина, мы видим текущую температуру и ползунок регулировки температуры для ручного режима управления. Диапазон устанавливаемых температур от 1 до 45 градусов. Новые данные на термостат передаются практически мгновенно.
В нижней части кнопка включения выключения термостата, кнопка выбора ручного или автоматического режима работы. Hold – поддерживать заданную температуру, Program – режим расписания работы. Далее следует кнопка установки недельного программатора работы, как я и говорил выше 4 периода в будние, 4 периода в субботу и 4 в воскресенье.
Перейдя в режим настройки периода, мы можем не только выбрать время, но и изменить название периода, а также выбрать иконку. Ну и не забыть установить нужную температуру от 1 до 45 градусов. Новые данные на термостат передаются сразу же. Допустим первый период я поставлю на 3 утра. На термостате выставился 1 период. А теперь на 4 утра переведу 2 период и температуру сделаю +30 градусов. Сейчас на термостате уже более 4 часов утра, и установился 2 период и через несколько секунд включился обогрев. Теперь термостат работает с периодами полностью автономно, даже при отсутствии интернет-соединения, он будет брать их из своей памяти.
Перейдя в настройки термостата, мы видим небольшое меню, из которого можно одним кликом заблокировать устройство, так называемый детский режим. Сенсорные кнопки на термостате, и даже кнопка выключения становятся неактивные. В настройке Temperature correction мы можем откорректировать внешний датчик температуры термостата согласно эталонному значению температуры от минус 9 до плюс 9 градусов по Цельсию. Как видим, была одна температура, после корректировки стала другая. Мне кстати пришлось откорректировать выставив -2 градуса.
В меню High Limit Temperature ceiling мы можем изменить верхнюю планку температуры с 45 градусов до 70 градусов по Цельсию. И если вернемся в главное меню, то уже видим, что виртуальным регулятором мы можем выбрать температуру до 70 градусов.
В меню DeadZone Temp – установка гистерезиса от 1 до 5 градусов. И скажу, что для теплого пола это значение вполне нормально. По сути, если на термостате установлена температура 22ºС и гистерезис 1ºС. Означает, что термостат включит теплый пол в момент, когда температура станет 22-21ºС, и отключит при достижении температуры уровня выше 22 градусов ближе к отметке в 23 градуса.
В меню Sensor Selection мы можем выбрать на какую температуру ориентироваться при работе нашего термостата, а именно внешнего датчика температуры теплого пола, встроенного в термостат датчика температуры (по сути комнаты), или всех вместе. При выборе датчика температуры теплого пола, на дисплее появится соответствующая иконка и показатели температуры будут отображаться с внешнего датчика. Кроме отображения температуры, термостат будет работать на нагрев опираясь на показания того внешнего или внутреннего датчика температуры. Если выбрать значение AL, то работать термостат будет со внутренним датчиком температуры, по сути температура комнаты где он установлен, а внешний – выносной датчик будет исполнять роль предохранителя, не позволяя перегреть теплый пол.
Автоматизация
При желании мы можем заставить работать наш термостат не по своим датчикам температуры, а по тем, которые мы сами выберем. Или банально сделаем автоматизацию для ночного тарифа, когда в 23-00 нам надо начать нагрев, а в 07-00 его закончить. Для этого из главного меню перейдем в режим создания автоматизации м создадим сценарий работы. В условиях выберем таймер, устанавливаем время 23-00 и в поле «Повторить» выбираем все дни недели. Жмем далее и выбираем запустить наше устройство. Выбираем термостат и попадаем в расширенное меню автоматизаций.
Тут мы можем банально включать или выключать термостат. Переключаться между режимами ручной и программируемый. Устанавливать температуру от 0 до 45 градусов. Бесполезная автоматизация в плане установки большего предела в 45 градусов, причем она повторяется дважды как для градусов по Цельсию, так и для градусов по Фаренгейту.
Тут же дубль настройки гистерезиса. Причем в первом варианте он от 0 до 5, а во втором от 1 до 5 градусов. Тоже, не очень нужная штука в автоматизации, а именно коррекция температуры датчика от -9 до +9 градусов по Цельсию. Возможность выбора для автоматизации даже защиту от детей или выбор датчика температуры.
Я выбираю в 23-00 включиться, а в 07-00 выключиться, и тут просто выключится наш термостат, а не теплый пол как нагрузка, не смотря на настройки ручные или через приложение. Но еще надо выбрать температуру, при которой это будет работать. Добавляем в условие ЕСЛИ — при изменении статуса устройства. Где выбираем наш термостат, а в нем текущую температуру менее 21 градуса. Включаем выполнение ВСЕХ условий. И в меню ТОГДА добавляем условие запустить устройство, где выбираем наш термостат. И в меню SET Temperature выставляем допустим 25. Следующая автоматизация будет простая в 7-00 выключить наш термостат. Я думаю, тут уже каждый без проблем ее сделает.
Home Assistant

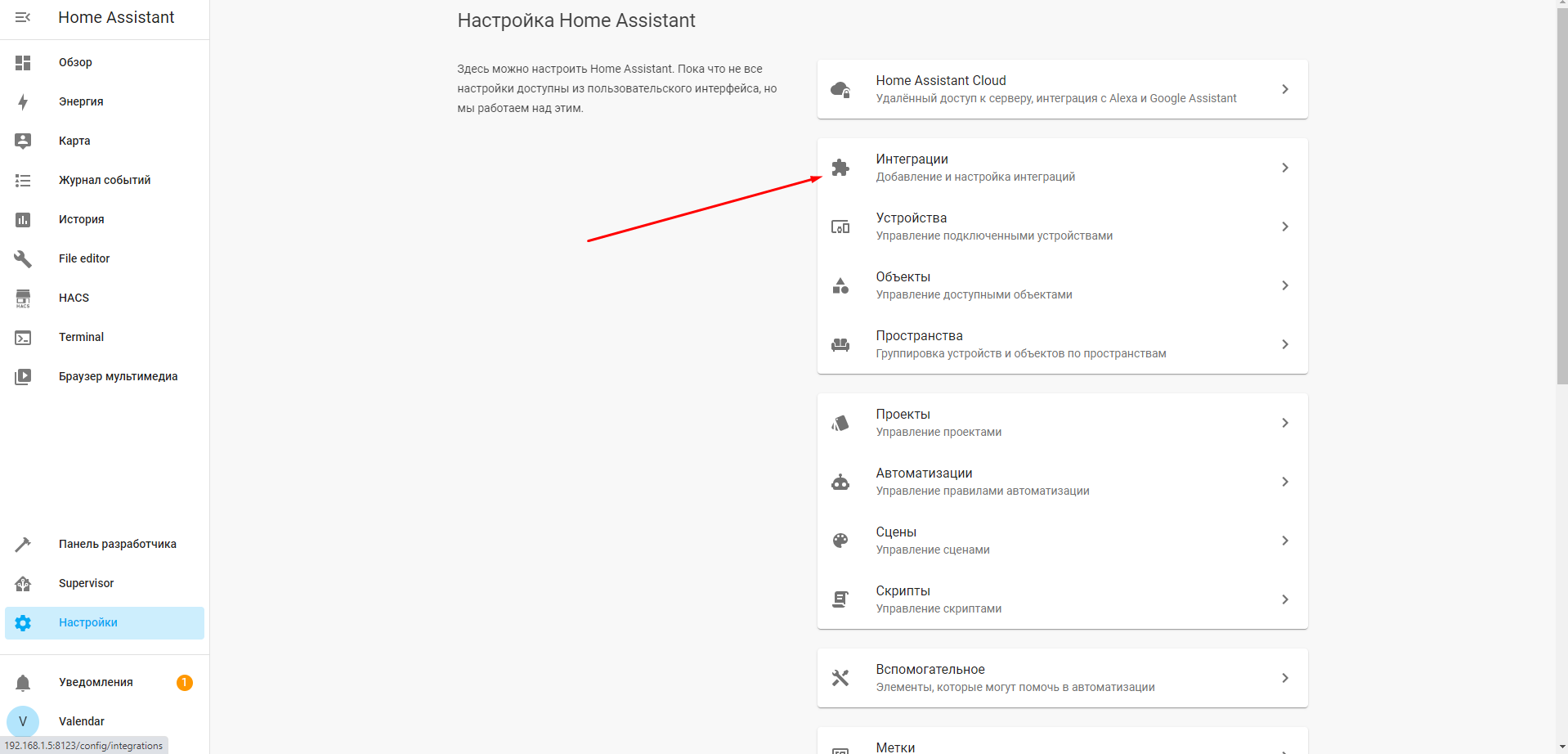

Для добавления термостата я буду пользоваться интеграцией Lokal Tuya, когда все данные с устройств передаются с серверов Tuya. Переходим в настройки – интеграции. Перезапускаем интеграцию ЛокалТуя для поиска новых устройств.

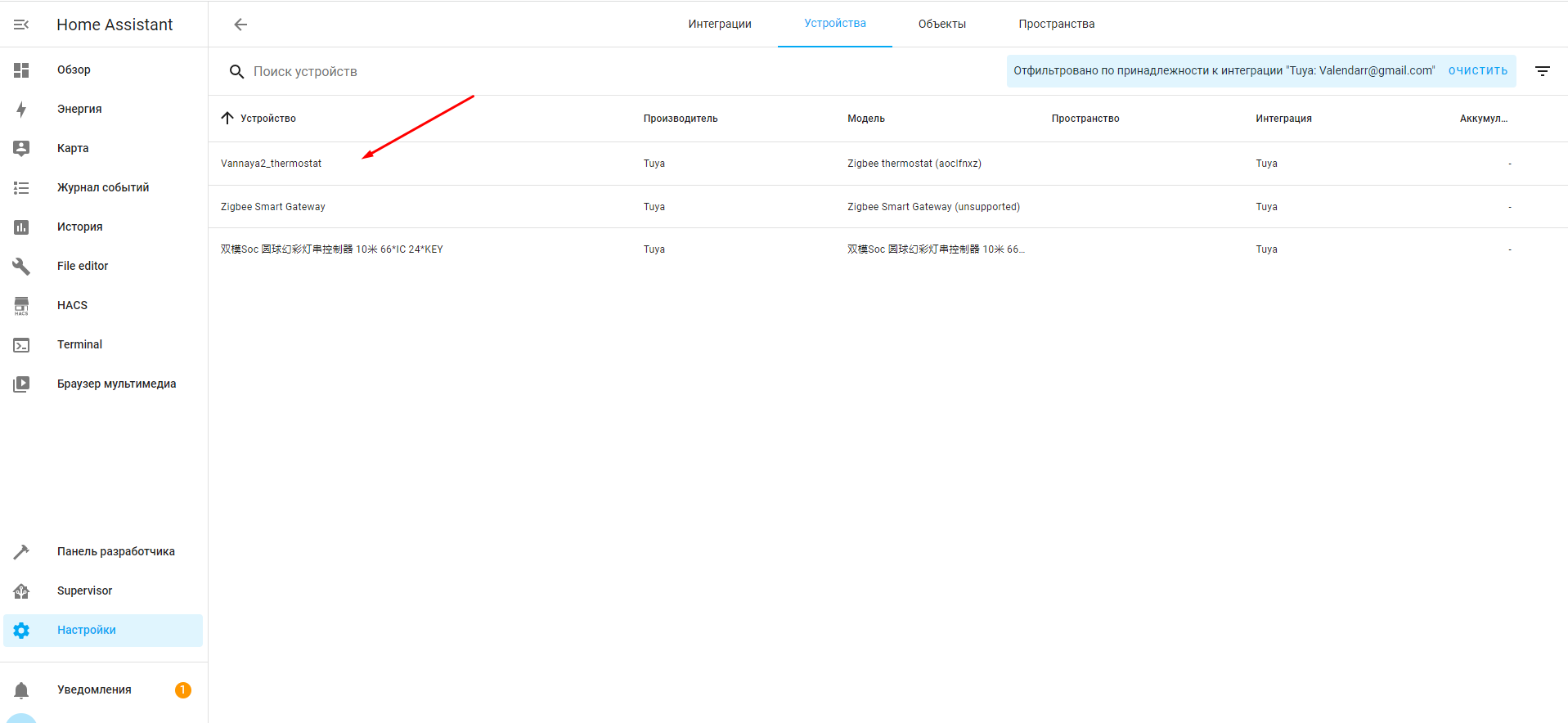

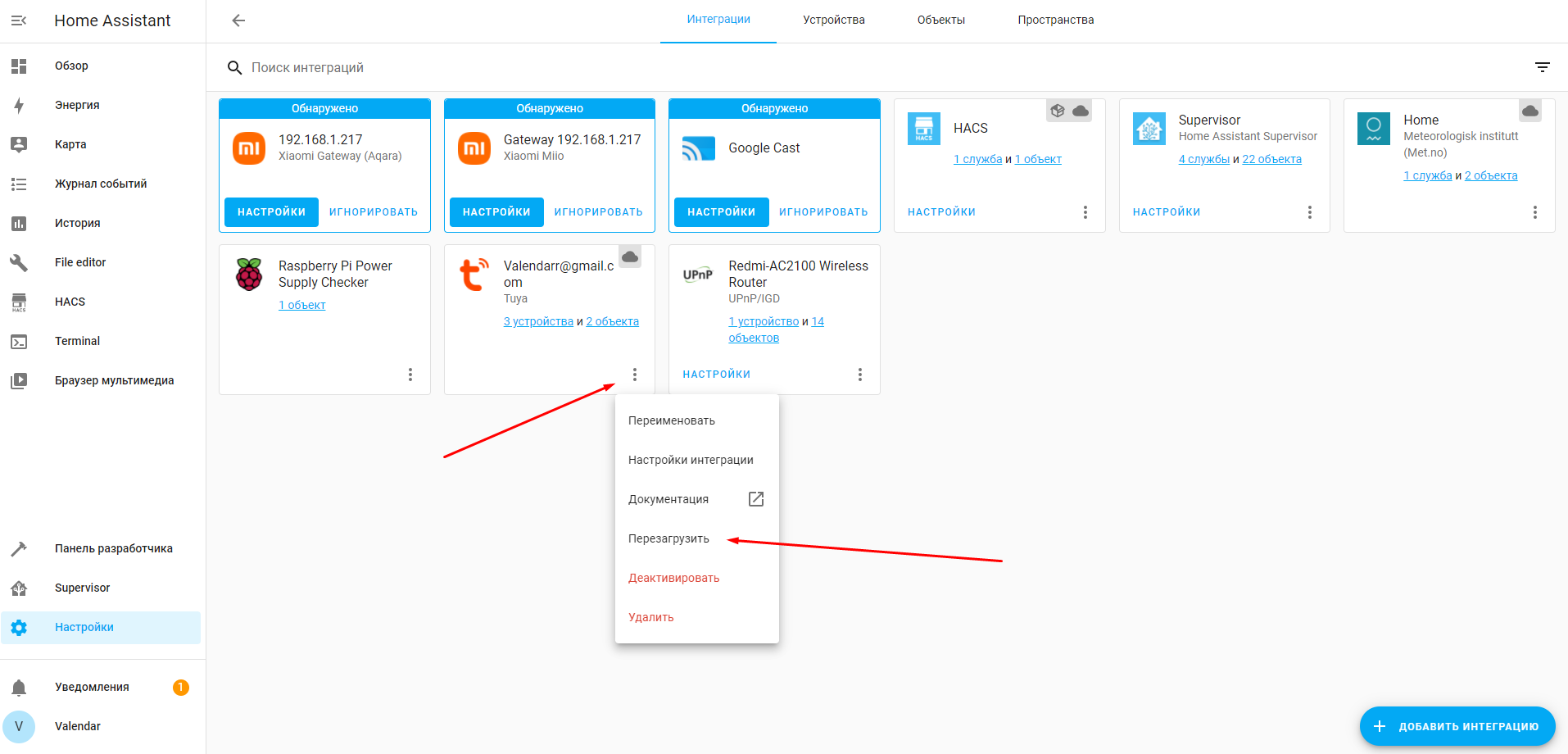

После этого клацаем на устройства и у нас уже появился наш умный термостат — Vannaya2_thermostat, как его я обозвал при добавлении в умный дом.

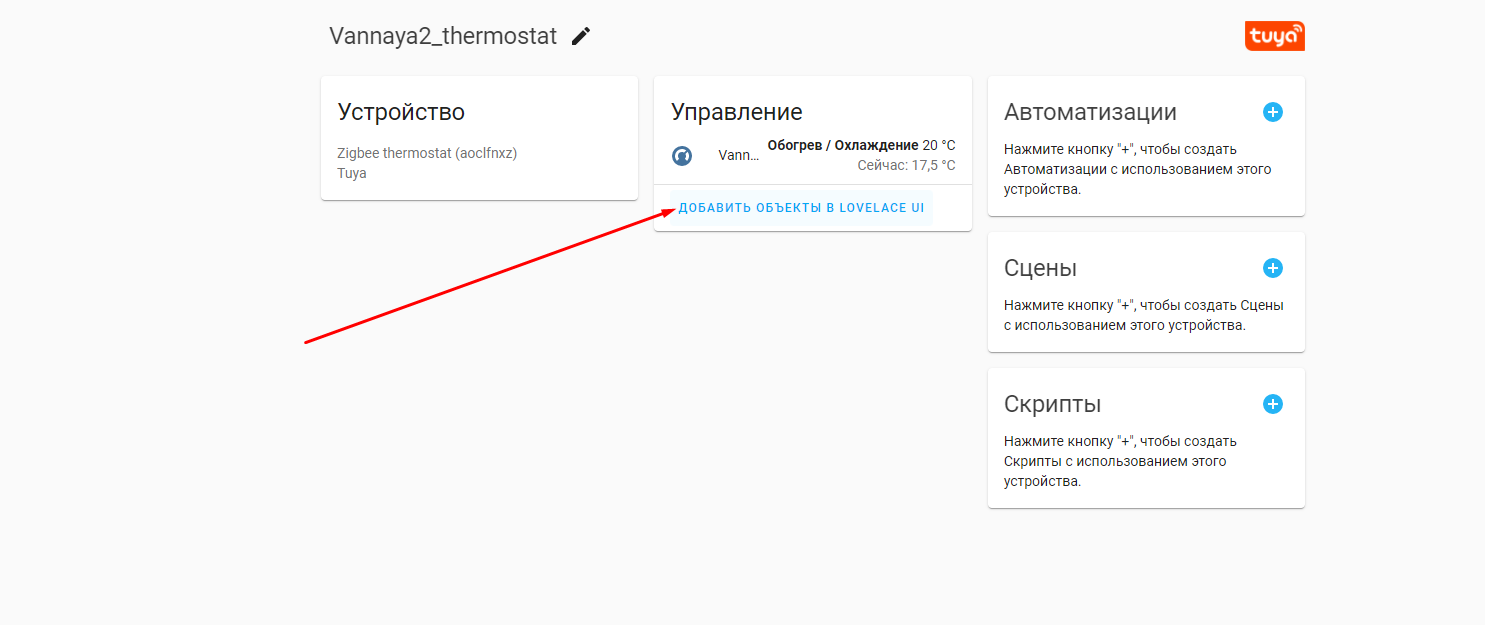

Перейдя внутрь устройства, мы можем его или переименовать или создать автоматизацию и сцену, или задать скрипт выполнения.

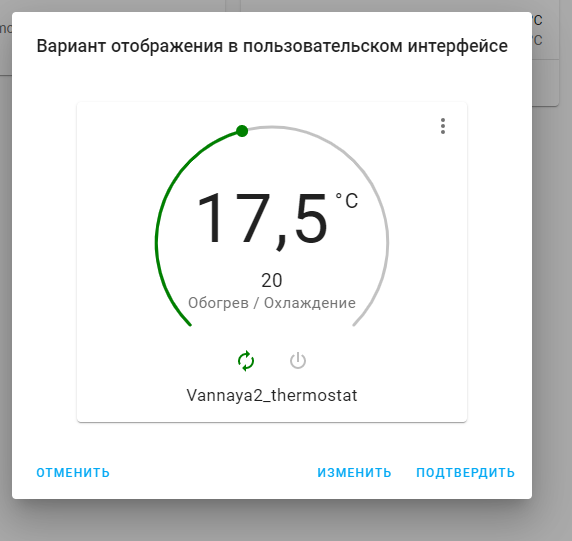

Добавим его на нашу панель Lovelace. Подтверждаем шаблон графического вывода.

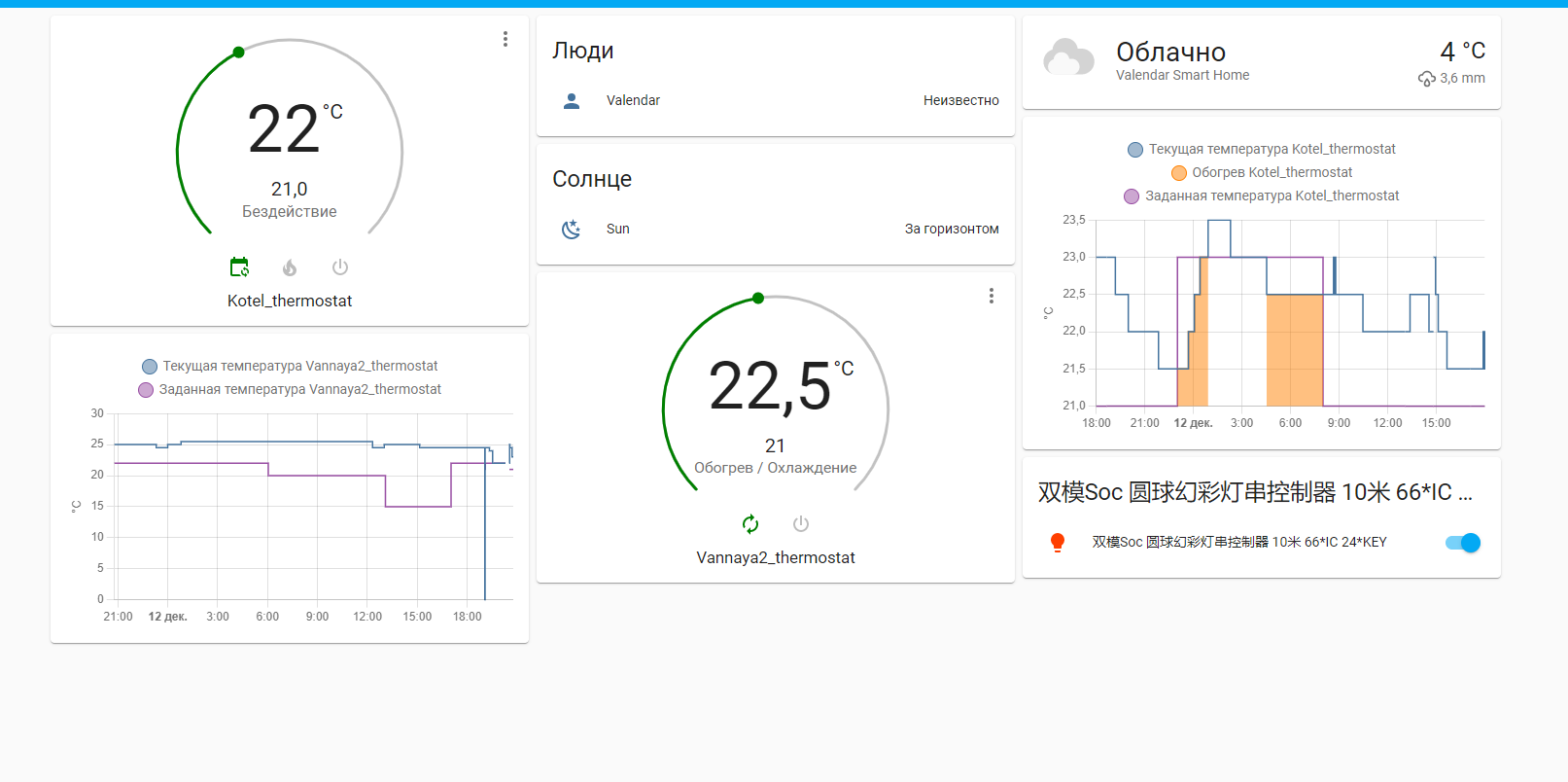

Теперь перейдя на главный экран у нас, появился новый объект – термостат ванная 2. Мы можем видеть текущую температуру в центре кружка, под ним заданная температура работы термостата в этот период. Потянув за ползунок, мы можем увеличивать или уменьшать температуру. По сути, это ручной режим поддержания постоянной температуры.

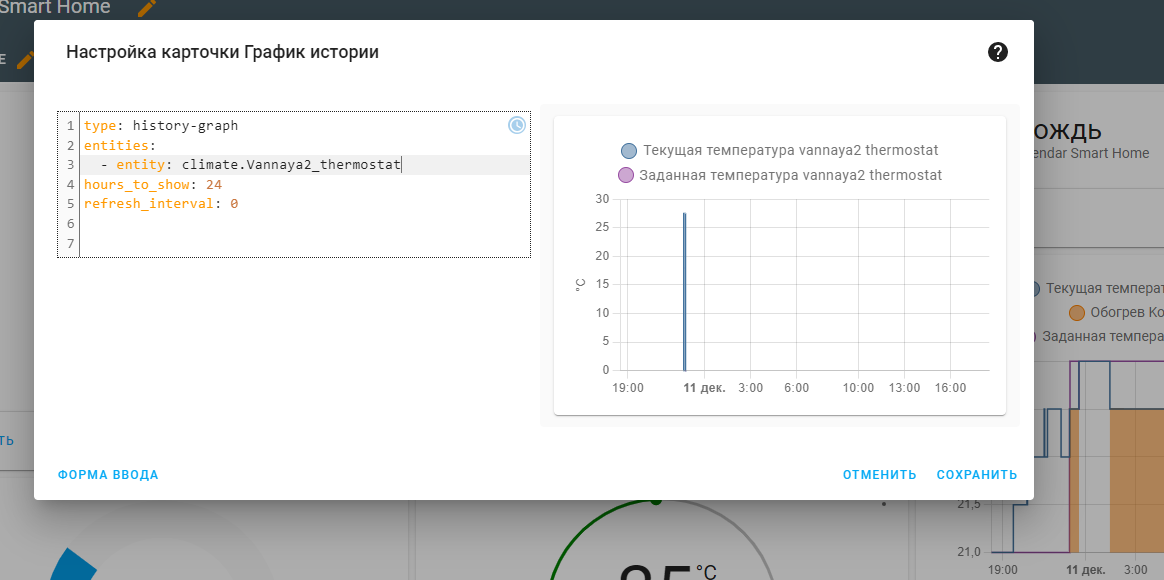

Тут же можем создать карточку истории температуры где будет график текущей и заданной температуры термостата.
Монтаж

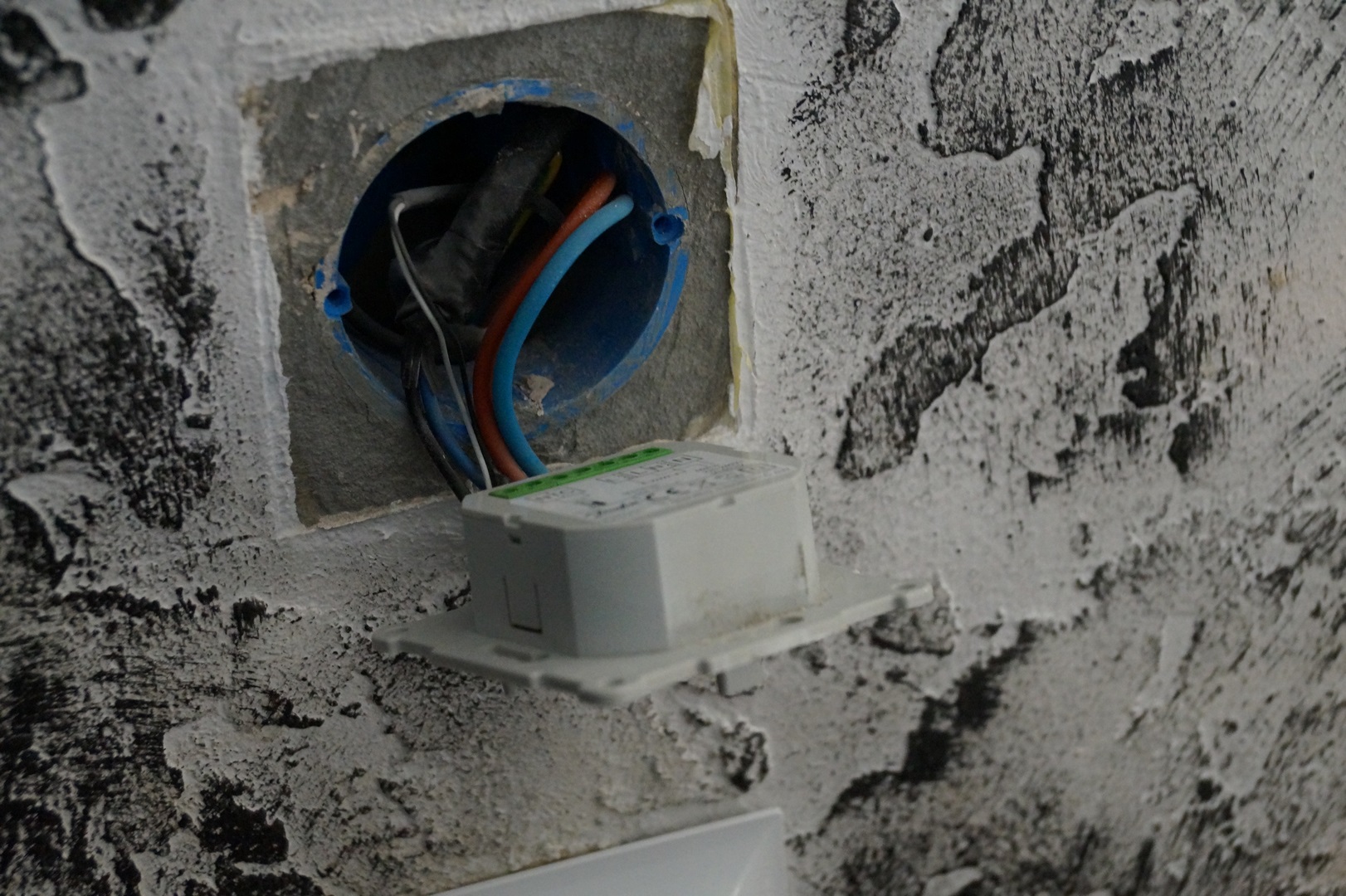

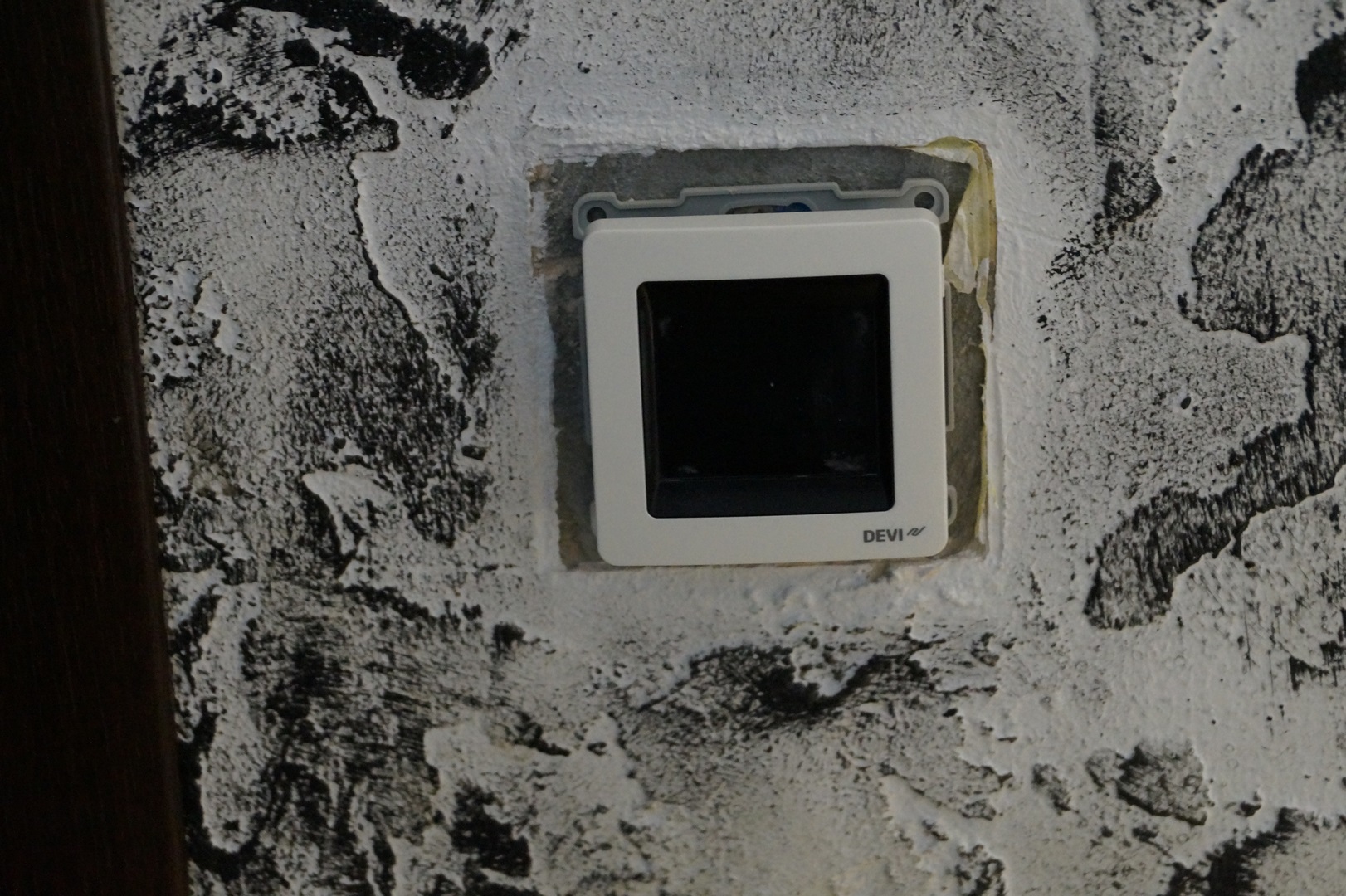

С монтажом проблем нет, или демонтируем старый термостат, а взамен его устанавливаем новый. Или проводим 220 Вольт, монтируем датчик температуры в подготовленное место теплого пола и подключаем все контакты.
При подключении важно не перепутать фазу и ноль. Перед монтажом обесточьте точку подключения!
Видеобзор
Термостат Moes ZigBee – купить на AliExpress
Термостат Moes WiFi – купить на AliExpress
Выводы
К покупке термостат Moes для теплых электро-полов я могу рекомендовать. За относительно небольшую стоимость мы получаем практически автономное устройство для поддержания тепла в доме. Я посмотрел на цену снятого терморегулятора Devi, который у меня был установлен ранее, за эту цену можно купить 3 умных терморегулятора для теплого пола. Большим плюсом является его по сути автономность, настроив 1 раз нужные нам режимы автоматической работы, про него можно банально забыть на весь отопительный период. Но как дополнительный плюс терморегулятор у нас является еще одним умным датчиком температуры, что позволяет его использовать уже в других автоматизациях умного дома. А также, так как это версия ZigBee – терморегулятор является роутером для других ZigBee устройств расширяя нашу ZigBee сеть. Так же, не забывайте про Телеграм канал — @Lubops, где вы найдете не только общение, ответы на вопросы, а также новинка, акции и прочие купоны для экономных покупок.
