Электрика (часть 1.1) Выключатели массы.

Доброго времени суток всем читающим.

После установки лебедок решил сразу же заменить выключатели массы.

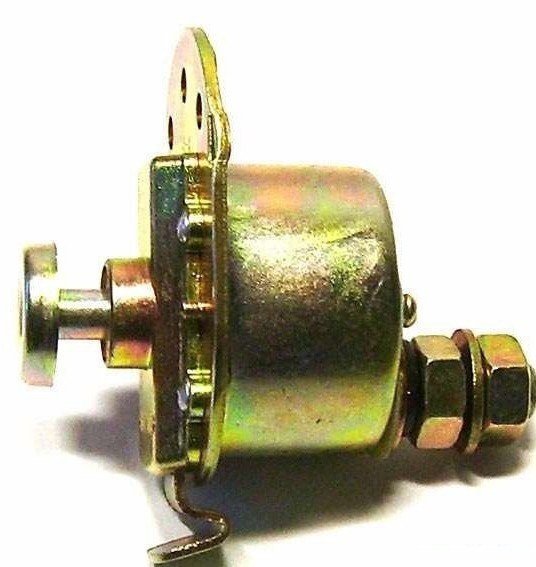

на текущий момент стоял обычный УАЗовский спереди в штатном месте

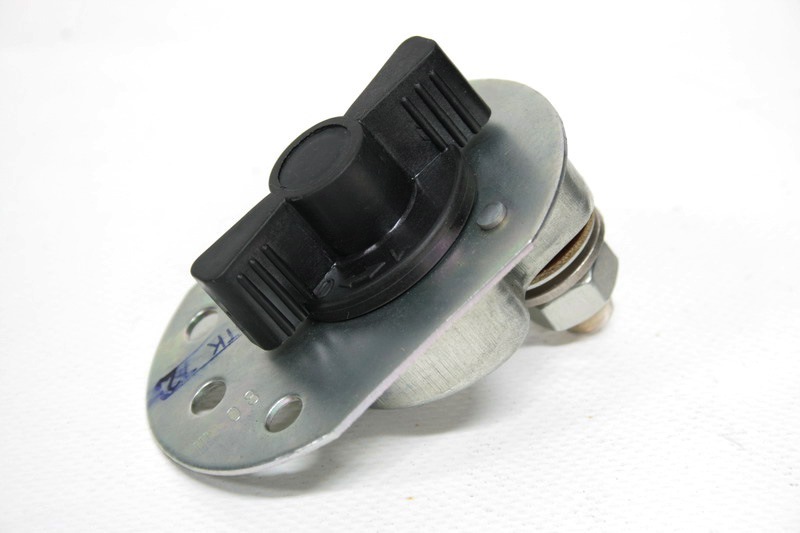

и второй сзади вот такой

Решил установить что то более правильное. После долгого изучения интернета

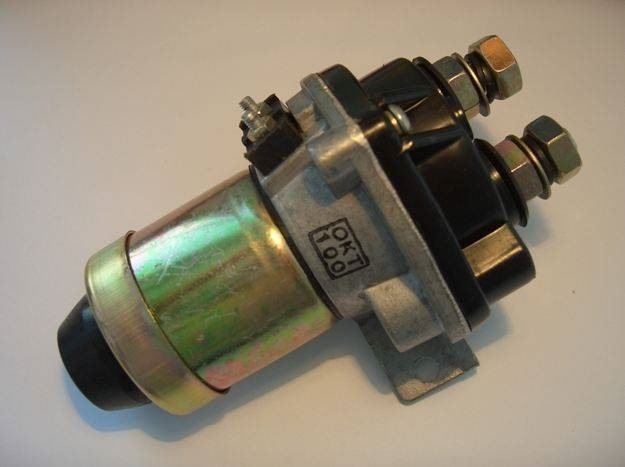

Сегодня прикупил СОАТЭ 1300.3737

И заодно прикупил 2 (Два) комплекта клемм для аккумулятора и наконечники разных размеров под опресовку и кольцевые (50-10, 50-8).

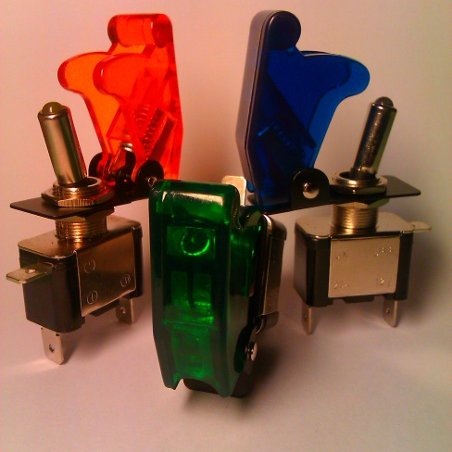

Так же в наличии есть куча тумблеров разных цветов с защитой и подсветкой.

Вечером буду устанавливать.

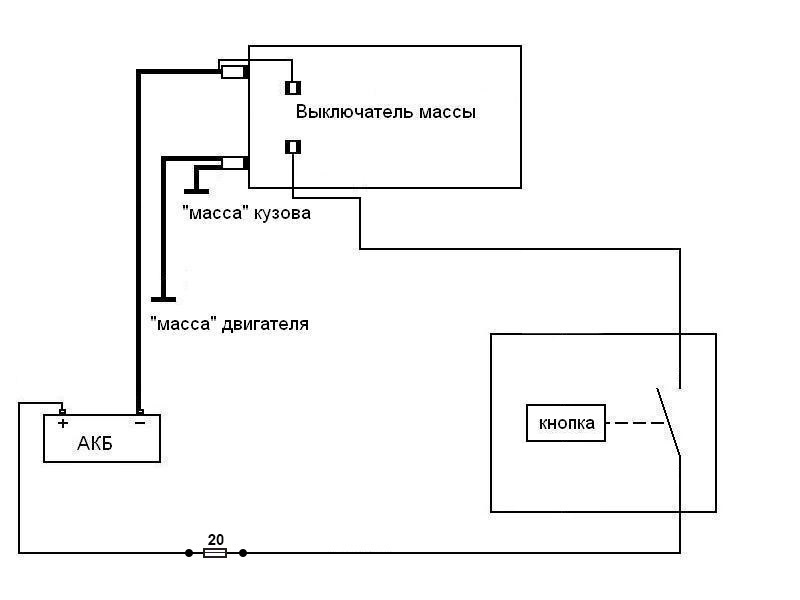

Планирую установить вот по такой схеме

Единственное пока не уверен нужно здесь реле или нет. Хотелось бы услышать ваши комментарии (в развернутой форме. если нужно, то почему и зачем).

Цена вопроса:
1. выключатель массы СОАТЭ 1300.3737 — 1190 руб.,
2. провод массы — Кабель силовой КГ 1х35 -660 — 244 р/м.
3. Клеммы на аккумулятор — 60 руб х 2 шт.
4. Наконечники — 34 руб х 4 шт.
5. Тумблер — были
6. Гофра

Источник

Выключатель массы дистанционный 12v соатэ 13003737 схема подключения

Страница 1 из 18

Последняя »

Хочу себе поставить вот такого зверя 1300.3737 (простой дистанционный выключатель на 12В)
http://www.soate.ru/catalog/product.php?id=122

И есть несколько вопросов:
1. Как подключить управление? (на фото 2 вывода их замкнуть или подать питание)
2. Силовая история подключается на 2 толстых винта, Один вход, Другой выход. А если размыкать не минус а плюс?
3. Выключатель крепиться на корпус, есть ли (нужен ли) контакт на массу?
4. Какой ток потребляет оно?
5. Как правильно разомкнуть плюс на батарее?

Добавленно 10.03.2011
Много времени прошло. Размыкатели стоят уже давно, работают хорошо. Размыкаю «+», но для спокойствия установил размыкатели изолированно от корпуса автомобиля — через пластину оргстекла.

Еще доработал их, чтоб было понятно включен он или выключен в данный момент. см тут http://uaz-glafira.indeep.ru/node/467

У меня стоит такой же, вот только на сколько ампер -не знаю. Но 50А кажется мало, минимум 100А надо.
Управление подключается так: +АКБ-предохранитель 5А-выключатель с фиксацией-вывод дист выключателя, -второй его вывод на массу. Мой зверь потребляет 220mA.
Теоретически что размыкать-без разницы. Но даже когда разомкнута масса в авто (по крайней мере у меня) продолжают работать часы, сигнализация и приемник и ну и память в МИКАСе. Т е если рвать + надо немного изменять схему разводки в машине.
Силовая часть подключается так:
-АКБ-толстый болт дист выключателя-второй его болт на массу. Контакт на массу обязательно.

Что в нем не нравится. Если АКБ слабовата (старенькая) за неделю стоянки с включенной массой он ее высасывает:
0,22*7*24=37Аh. Поэтому, чтоб не сбивать настройки МИКАСА и магнитолу послушать, зашунтировал силовые контакты предохранителем на 5А. Только если забудешь включить массу и начнешь заводить мотор, предохранитель сгорает.

Источник

Выключатель массы дистанционный 12в схема подключения

Многие автомобили и автобусы, особенно отечественного производства, комплектуются простым и эффективным средством защиты аккумулятора от разряда во время длительной стоянки — дистанционным выключателем массы. Все об этом устройстве, его конструкции, работе, установке и эксплуатации читайте в статье.

Назначение дистанционного выключателя массы

Во время стоянки автомобиля его аккумуляторная батарея постепенно теряет заряд. Причина этого явления проста — в автомобиле всегда присутствуют неотключаемые потребители тока, из которых больше всего мощности потребляют сигнализация, часы, магнитола и другие. И если после кратковременной стоянки (даже в течение двух-трех дней) АКБ способна дать энергию для работы стартера, то через неделю-другую батарея может разрядиться «в ноль». Поэтому при длительной стоянке аккумуляторную батарею рекомендуется отключать от бортовой сети — для этого служит специальный дистанционный выключатель (или, наоборот, включатель) «массы».

Дистанционный включатель массы — электромеханическое либо электронное коммутирующее устройство, предназначенное для отключения АКБ от всех потребителей бортовой электрической сети автомобиля. Данный выключатель, как понятно из его названия, управляется дистанционно с помощью кнопки в кабине.

Дистанционный выключатель массы выполняет две ключевых функции:

Полное отключение АКБ от бортовой сети автомобиля/автобуса;
Выполнение функций противоугонного средства (иммобилайзера).

Таким образом, выключатель помогает не только сохранить заряд батареи, но и предотвращает угон транспортного средства. Скрытная установка выключателя (а также и его кнопки у водительского места) не позволяет злоумышленнику запустить мотор автомобиля или потребует от него взлома аккумуляторного отсека, что привлечет внимание окружающих.

Следует отметить, что дистанционные выключатели массы используются преимущественно на грузовых автомобилях и автобусах, и практически не получили распространение на легковых авто (за исключением УАЗов и им подобных). Дело в том, что грузовики и автобусы не оснащаются сигнализацией и другими средствами, которые нуждаются в постоянном подключении к источнику тока. Если же на авто установлен тахограф или спутниковая система контроля транспорта, то в этих устройствах обычно есть свой аккумулятор.

Типы и конструкция выключателей массы

В настоящее время существует два принципиально разных типа дистанционных выключателей массы:

Электромагнитные выключатели;
Электронные (тиристорные) выключатели.

Электронные выключатели построены на основе тиристоров, они получили популярность у владельцев отечественных легковых автомобилей ВАЗ, «Нива» и других. Такие выключатели рассчитаны на небольшие токи, поэтому для грузовиков не подходят, на тяжелом транспорте применяются электромагнитные выключатели, о которых пойдет речь далее.

Основу выключателя массы составляет корпус (обычно цилиндрический), в котором находится три узла:

Электромагнит с якорем и штоком — находится в верхней части. Обычно якорь объединен с кнопкой, закрытой герметичным резиновым колпачком. Сбоку на корпусе выключателя предусмотрены две клеммы для подачи тока на обмотку;
Фиксатор (механизм передачи усилия от якоря на контактное устройство) — располагается в средней части, он обеспечивает передачу усилия от якоря на контактное устройство и фиксацию контактов в замкнутом положении (такой же механизм используется в обычных кнопках с фиксацией);
Контактное устройство — располагается в нижней части выключателя, состоит из контактного диска, установленного на фиксаторе, и двух силовых клемм (резьбовых с гайками).

Функционирует включатель массы следующим образом. При кратковременной подаче тока на обмотку электромагнита происходит втягивание его якоря, а связанный с ним шток через фиксатор приводит в движение контактное устройство — контактный диск соединяет клеммы и АКБ подключается к массе. При этом фиксатор устанавливается в данном положении и обеспечивает постоянный прижим диска к контактам. После подключения аккумулятора к массе подача тока на электромагнит больше не нужна, так как контактное устройство удерживается фиксатором.

Для отключения АКБ от массы нужно еще раз подать ток на обмотку электромагнита, якорь вновь втянется и штоком надавит на фиксатор — в этом случае фиксатор переключится и поднимет контактный диск. В результате произойдет отключение АКБ от массы.

Управлять включателем можно и вручную. Для этого на нем предусмотрена кнопка, которая непосредственно связана с якорем электромагнита. При нажатии на кнопку якорь входит в обмотку электромагнита и происходят все описанные выше процессы.

Варианты и особенности инсталляции дистанционных включателей массы

Монтаж включателя массы производится довольно просто, здесь нужно отметить несколько основных моментов:

Выключатель чаще всего монтируется в аккумуляторном отсеке грузовика или автобуса, это необходимо для сокращения длины «массового» провода;
Силовые клеммы выключателя подключаются в разрыв минусового провода, идущего от аккумуляторной батареи на «массу» автомобиля. Для этого применяется толстый многожильный провод, рассчитанный на высокие токи;
Одна клемма обмотки электромагнита подключается к клемме «−» аккумулятора;
Вторая клемма обмотки электромагнита тонким многожильным проводом подключается к кнопке, установленной в любом удобном месте кабины автомобиля (причем эта кнопка может быть скрытой);
Вторая клемма кнопки тонким проводником в любой точке кабины подключается к «массе». В качестве этой точки выбираются контакт «+» любого прибора — магнитолы, замка зажигания, блока реле и предохранителей и т.д.;
В кабине устанавливается кнопка без фиксации, так как на электромагнит нужно подавать лишь кратковременный импульс тока, достаточный для втягивания якоря и срабатывания фиксатора.

Для безопасности подключение обмотки электромагнита к кнопке осуществляется через предохранитель (обычно на 5 А), а для удобства между кнопкой и массой рекомендуется устанавливать контрольную лампу. При необходимости кнопка может подключаться к выключателю массы через дополнительное реле, это оправдано при использовании кнопки, рассчитанной на малый ток, в грузовиках и автобусах с электросистемами, имеющими мощных потребителей.

Типичные неисправности, ремонт и обслуживание включателя массы

Выключатель и вся связанная с ним электрическая цепь отличается надежностью и может без проблем служить многие годы. Однако при неудачном расположении выключателя (например, если он плохо защищен от влаги и грязи) в нем может возникнуть коррозия, которая приведет к ухудшению контакта между контактным диском и клеммами, а также между клеммами и соединенными с ними проводами. В этом случае выключатель можно разобрать и прочистить.

Иногда возможны и более серьезные неисправности выключателя — обрыв обмотки электромагнита, поломка фиксатора, проседание или поломка пружин, деформация штока якоря и другие. В этих случаях гораздо проще и дешевле полностью заменить выключатель.

При правильной инсталляции и бережной эксплуатации дистанционный включатель массы будет на протяжении длительного времени защищать аккумулятор от потери заряда и автомобиль от угона, не требуя к себе никакого внимания.

На автомобильных заводах, как правило, не устанавливают специальной кнопки или механизма, который бы отключал питание массы. Массой (-) называют минусовое электропитание. Минус от аккумулятора соединяют с кузовом машины. Имея возможность отключения массы, не отсоединяя от клеммы АКБ, появляется удобство и защита автомобиля от возгорания в случае короткого замыкания и защиты от угона.

Кнопка выключения массы

Устройство отключения массы аккумулятора (ОМА) — это механизм, который замыкает или размыкает минусовой провод в автомобильной электропроводке. Реализовывают выключатель с помощью кнопки или тумблера, который устанавливается в салоне, чтобы водитель мог спокойно отключать питание не открывая капот и не отсоединяя минусовую клемму от АКБ.

Прежде чем купить кнопку выключения массы автомобиля, следует определиться с назначением. Если нужен выключатель только для того, чтобы отсоединять питание, то можно купить и установить дешевую кнопку. А, если нужен выключатель, как дополнительное средство защиты от угона транспортного средства, то нужна кнопка более сложной конструкции.

Но, в основном, отключатель массы устанавливается для безопасности, а не как противоугонное средство.

Как сделать выключатель массы своими руками

Для тех, кто хочет создать механизм отключения сам, существует не сложная схема для изготовления. В данном типе выключателя не будет механических контактов. Его можно будет использовать как средство защиты от кражи автомобиля.

Схема устройства выключателя массы

Тринистор в этом механизме — это электронное реле, включение которого происходит при появлении импульсов на управляющем электроде.

S1 монтируется в салоне авто в скрытном месте. Если замкнуть контакты S1, то появится нужный импульс, который пойдет на тринистор, в результате чего он отпирается, что ведет к уменьшению сопротивления и по электропроводке течет ток.

Из чего состоит механизм выключателя массы

Тринистор пропускает ток только в одном направлении, от аккумулятора к сети, но не от сети к аккумулятору.

Чтобы была возможность АКБ заряжаться от генератора, устанавливается диод параллельно тринистору. Детали устройства крепятся на дюралевом уголке. Провода используются многожильные.

Как установить выключатель массы в автомобиль:

Тринистор имеет вывод катод (+). К катоду накидывается клемма батареи. Сборка конструкции надо установить в металлический корпус.
Далее следует протянуть многожильный провод из моторного отсека в салон. Отверстие можно высверлить, можно найти рядом в другими проводами.
Кнопку или тумблер монтируем на рулевую колонку, предварительно демонтировав чехол с рулевой колонки и просверлив в нем глухое отверстие необходимого диаметра для помещения туда переключателя.
Один контакт кнопки или тумблера соединяем с массой (-) автомобиля, второй — к плюсу.

Советы и рекомендации

Вот основные рекомендации по правильной установке выключателя массы:

при наличии электронных приборов в автомобиле (они теперь есть во всех новых автомобилях), которым требуется настройка, после отключения массы, придется заново выставлять время и другие настройки;
если в конструкции охранной системы есть автономная сирена, то сирена включается и начинает издавать звук во время выключения «массы»;
если конструкция автосигнализации без автономной сирены, то после отключения массы автомобиля, отключается и вся охранная система машины;
при отключении массы в инжекторных автомобилях отключается контроллер, в котором стирается вся накопленная информация.

Через некоторое время, в зависимости от условий эксплуатации (в частности, повышенная влажность), контакты устройства подвергаются коррозии, что ведет к увеличению сопротивления тока. Переходное высокое сопротивление чувствительно для обычного или редукторного стартера, поэтому контакты желательно смазать литолом или спец вазелином.

Видео

В этом видео умелые руки опытных водителей делают своими руками кнопку дистанционного отключения массы автомобиля.

Советы и рекомендации, как выбрать массу для автомобиля.

В этом видео показывается выбор места, способ установки и подключения кнопки от автомобиля Камаз на машину Мерседес.

А это для тех, кто хочет полностью делать своими руками.

Способов создать выключатель массы несколько. Кто покупал кнопки массы или делал сам, пишите в комментариях.

Многие автомобилисты, наверное, были бы рады установить в своей машине приспособление, при помощи которого, без всяких усилий и, не снимая клемм с аккумулятора, можно было бы отключить массу автомобиля.

В этой статье речь пойдет именно о таком устройстве, а точнее об электрическом выключателе массы.
В установке данного прибора нет ничего сложного, так как данный выключатель вы можете приобрести в любом магазине автотехники и с легкостью прикрепить его под капотом вашего автомобиля.

Также существует тип выключателей масс, типа РАД1, с дистанционным управлением. С таким типом выключателей вы сможете выключать электрическую сеть автомашины прямо из салона, не открывая в лишний раз капот автомобиля. Правда, само это устройство остается под напряжением и немного отличается от установки обычного выключателя. Для его установки потребуется длинный кабель с отрицательным зарядом, который нужно будет прокладывать непосредственно от массы к салону автомобиля, заранее просверлив небольшое отверстие около щитка моторного отсека.

В данной схеме представлен выключатель массы, без каких либо механических контактов. Такой вид выключателей более надежный и может прослужить вам длительное время.

Также это приспособление можно использовать как противоугонное устройство, так как переключатель массы имеет два полупроводниковых прибора это 2х ватный транзистор, представленный на электрической схеме, и 1-ваттный диод.

Транзистор служит в качестве электромагнитного реле, которое при наличии даже слабого тока, срабатывает на главном электроде. Слабый ток можно подать замкнув маленький выключатель типа S1, который заранее должен быть, установлен в салоне автомашины.

В этом случае, при подаче тока, 2-ваттный транзистор откроется, при этом сопротивление на много уменьшится и через данный прибор сможет проходить незначительное электричество. Но стоит учесть, что транзистор может пропускать ток только в одном направлении, а именно от аккумулятора к самой бортовой сети автомобиля.

Для того чтобы аккумулятор смог подзаряжаться непосредственно от генератора автомобиля, устанавливаем диод VI в обратной от него полярности.

В схеме представлено: 1-выключатель; 2-крепежная клемма; 3-дюралевый уголок; 4-диод; S-транзистор.
В данной схеме показано само устройство электрического переключателя массы. На дюралевом уголке, размером 50x50x3мм и длинной 100мм, установлены два полупроводника. На одной полке просверлены две дырочки, одно размером 21мм для транзистора, и второе размером 62мм для электрического диода со средним показателем мощности.

На другой стороне полки просверлено отверстие для болта, с помощью которого вся устройство будет крепиться к кузову автомашины. Все соединения скреплены многожильным проводом, а вывод катода транзистора соединен к накидной клемме аккумулятора с помощью провода имеющего металлическую оплетку.

После изготовления, готовое устройство необходимо поместить в кожух из металлического изделия, заранее покрашенный в цвет кузова автомашины. Для того чтобы не создавать лишние отверстия в кузове автомашины, стоит найти держатели, которые крепят тормозную трубку к отсеку двигателя. В этой трубке аккуратно выбейте донышко. В итоге должно получиться небольшое 5-миллиметровое отверстие между отсеком двигателя и салоном автомобиля. Через это самое отверстие продеваем управляющий кабель.

Далее отсоединяем чехол, который закрывает рулевую колону, в нем необходимо просверлить дырочку небольшого диаметра и установить выключатель. В этом выключателе должно быть два вывода, к одному из них присоединяем главный провод, а к другому провод, который подсоединен к массе автомобиля.
