Источник

Периметральная сигнализация

Периметральная сигнализация предназначена для охраны не только внутренних помещений здания, но и участка, расположенного вокруг него. Особенности работы данной системы выражаются в двух аспектах:
1. На некотором удалении друг от друга по всему периметру участка устанавливаются ИК-извещатели. В случае несанкционированного проникновения на охраняемую территорию, объемный излучатель фиксирует движение, передавая сигнал на компьютер.
ИК-извещатели в ряде случаев заменяются несколькими рядами колючей проволоки с установленными датчиками, замыкающими контур в случае обнаружения движения.
2. Когда на компьютер подается сигнал опасности, система автоматически блокирует все двери и окна, используя ударопрочные заслонки. Также могут быть заблокированы и внутренние двери, ведущие в наиболее важные в здании помещения.
Периметральная охранная сигнализация позволяет добиться следующего:
• Обнаружение злоумышленника происходит ещё до совершения каких-либо нежелательных действий.
• Система в значительной степени препятствует доступу к охраняемому объекту.

Плюсы и минусы периметральной сигнализации
Преимущества данной системы заключаются в следующем:
• Она нечувствительна к изменениям погоды, электромагнитным излучениям, мелким грызунам и т. д.
• Как настройка, так и обслуживание системы осуществляется посредством компьютера.
• Одного комплекта сигнализации хватит для того, чтобы окружить периметр, длиной в несколько километров.
• Обеспечивает физическую защиту владельца и его имущества.
• Поскольку проводка данной сигнализации находится на достаточной глубине под землей, то её невозможно перерезать или как-либо повредить.
Недостатки:
• Главный минус данной системы заключается в довольно высокой цене. Поэтому, такое оборудование используется в основном на серьезных объектах или для охраны дорогостоящих коттеджей.
• Чертежи данной системы должны составляться профессионалом. Планы периметральной сигнализации предполагают целый ряд особенностей, касающихся не только эффективности самой системы, но и правильной прокладки проводки.
На сегодняшний день данный вид сигнализации является одним из наиболее надежных и дорогостоящих, обеспечивая по-настоящему высокий уровень безопасности охраняемого периметра.

Источник

Периметральная охранная сигнализация от «А» до «Я», выбираем лучшее решение

Защита периметра является первой линией обороны обеспечения безопасности любого объекта.

Средства, используемые для охраны периметра, могут варьироваться от нарисованной на земле белой линии, до сложных интегрированных решений высокого уровня, включающих несколько физических барьеров с многочисленными техническими системами обнаружения, непрерывным видеонаблюдением и постоянным патрулированием.

Защита периметра один из наиболее важных элементов комплекса безопасности. Особенно для таких объектов как атомные и тепловые электростанции, нефтегазоперерабатывающих предприятия, нефтяные терминалы, аэропорты, склады готовой продукции, воинские арсеналы. Такие объекты относятся к высшей категории опасности и оборудуются в соответствии с требованиями к обеспечению антитеррористической защищенности в Российской Федерации .

Однако защита периметра реализуется в том или ином виде практически на любом объекте. Часто требуется защита периметра в коттеджных поселках, в частных домах, на дачах, в музейных комплексов, усадьбах и промышленных предприятиях.

Кроме этого, часто возникает задача краткосрочной охраны периметра, например для мест парковки транспорта с ценным грузом, временных складов, строительных площадок.

Защита периметра комплексная задача, для эффективного решения которой важно оптимальное сочетание физической защиты и технических средств обнаружения проникновения на охраняемую территорию.

Физическая защита

Технические средства

Обеспечивают раннее обнаружение, локализацию места и направления нарушения защиты периметра. Мы подробно рассмотрим наиболее часто используемые технические средства.

• Системы видеонаблюдения
• Тепловизионные системы
• Радарные системы
• Лидарные системы
• Радиолучевые системы
• Инфракрасные системы
• Виброчувствительные системы
  • Оптоволоконные
  • Трибоэлектрические
  • Акселерометры
• Проводноволновые системы
• Емкостные системы
• Магнитометрические системы
• Сейсмоакустические системы
• Электрошоковые системы

Как вы видите, мы, проектировщики обладаем солидным техническим арсеналом для организации защиты периметра (вооружены и очень опасны). Однако для того чтобы его эффективно использовать нужно оценить объект, определить основные угрозы, и разработать оптимальную стратегию защиты.

Как выбрать лучшую систему охраны периметра?

В финале этой статьи мы поговорим о том, как из всего этого многообразия выбрать лучшую системы охраны периметра для вашего конкретного объекта.

Для ответа на этот вопрос нам придется, одним глазком подсмотреть какие системы охраны периметра используются для защиты резиденции президента РФ на Валдае , и что не так со знаменитой стеной Трампа .

• Стратегия защиты периметра в 2021 году
• Ответ на главный вопрос статьи:Как выбрать лучшую систему охраны периметра?

Поехали!

Основные задачи системы защиты периметра

• Защита объекта от вторжения
• Защита от выноса материальных ценностей
• Снижение привлекательности объекта для злоумышленников
• Повышение привлекательности для инвесторов
• Защита от строительства тоннелей и подкопов
• Сокращение постоянных затрат на персонал охраны

Естественно, выбор оборудования и принципа действия для системы защиты периметра зависит от характеристик объекта защиты. Для аэропорта и дачного участка подход к защите периметра будет совершенно разный.

Поэтому, для того, чтобы выбрать оптимальное решение для защиты периметра и объекта в целом нужно:

• Категорировать объект по требуемой степени защиты в зависимости от назначения;
• Классифицировать угрозы возможные угрозы, связанные с несанкционированным проникновением на охраняемый объект, их источники, возможные пути реализации и возможный ущерб;
• Проанализировать информацию о типах и состоянии имеющихся ограждений, ландшафте, климатических условиях, электропитании, линиях связи и т.д.;
• Определить допустимую вероятность обнаружения злоумышленника при пересечении периметра. По сути, это значение надежности вашей системы охраны. Для современных систем, вероятность обнаружения должна быть в районе 98% и колебаться в зависимости от условий эксплуатации
• Определить допустимую частоту ложных срабатываний . Это показатель, который показывает количество тревожных срабатываний в отсутствии реальной угрозы. Для современных систем этот показатель составляет не более 1 срабатывания за 10 суток работы на периметре длинной 250 метров.
• Проанализировать возможные уязвимости системы защиты. Уязвимости системы защиты это возможность «взломать» преодолеть периметр не вызвав сигнала тревоги.
• При выборе системы защиты исходить из принципа оптимальности в соотношении цена-качество.

Категорирование объекта

Про категорирование объектов можно написать отдельную статью, но если кратко — это дифференцированный подход к определению значимости объекта и возможных последствий от совершения проникновения на защищаемый объект.

Для проведения процедуры категорирования необходимо оценить:

• Географическое расположение объекта и режим работы;
• Численность персонала и посетителей, график работы объекта: сменный режим работы, круглосуточный режим работы;
• Наличие вокруг объекта других объектов (зданий, строений, сооружений, инфраструктуры), их характеристики и размещение по отношению к объекту;
• Размещение объекта по отношению к транспортным коммуникациям;
• Сведения об используемых опасных веществах и материалах в работе объекта;
• Степень угрозы совершения террористического акта на объекте и возможные последствия его совершения;
• Возможные условия возникновения и развития чрезвычайных ситуаций на объекте с опасными социально-экономическими последствиями;
• Масштаб возможных социально-экономических последствий аварий на объекте, в том числе в результате совершения террористического акта;
• Наличие критических элементов объекта и их характеристики;
• Наличие уязвимых участков объекта

Классифицирование угроз

Тут, в некоторой степени, требуется «мыслить как преступник», оценить возможные слабые места объекта, которые злоумышленник может использовать для проникновения и использовать эту информацию для усиления контроля в этих зонах и предотвращения развития негативных сценариев.

• Движение в мертвых зонах системы видеонаблюдения , особое значения в данном случае имеет эскизный проект, который позволяет избежать мертвых зон на стадии проектирования;
• Порча кабеля или контроллеров системы защиты периметра;
• Имитация нескольких тревог подряд чтобы принудить охрану отключить конкретный участок периметра (особенно в выходной или ночью);
• Проникновение в зонах ворот или калиток, как менее защищенных участках периметра;
• Перепрыгивание / перелаз ограждения, сюда же отнесем перебрасывание предметов через забор, если злоумышленник действует изнутри;
• Совершение подкопа под ограждение;
• Характеристики охранного освещения, низкое качество которого часто является критическим фактором для своевременного обнаружения злоумышленника.

Стратегия защиты периметра в 21 веке

Современная стратегия защиты любого периметра держится на трех китах.

Обнаружение проникновения

Сложная, экспертная задача, но все же большинство качественных систем защиты периметра ее могут решить, а иначе кто вообще их бы покупал. За десятки лет советскими и российскими разработчиками накоплен достаточно серьезный опыт обнаружения проникновений на любых участках местности, от условий города до водоемов и периметров в лесных условиях.

Иностранными производителями накоплен не меньший опыт, и в отличие от российского оборудования они дороже, более user friendly, а что самое главное они обладают большими интеграционными возможностями.

Отслеживание местоположения злоумышленника — ключ к успешной защите периметра

Одна из самых сложных задач, большинство систем могут ее решить лишь приблизительно, иногда это приблизительно может исчисляться сотнями метров.

И это притом, что положение злоумышленника не статично, а динамично, т.е. он постоянно передвигается, и задача современных систем безопасности следить за его перемещениями. Задача отслеживания усложняется еще и тем, что злоумышленников может быть несколько, а это значит, что в режиме реального времени нам может потребоваться отслеживать несколько объектов.

Предотвращение

Смысл всей защиты периметра — остановить злоумышленника, не поймать, а именно заставить отказаться от осуществления своих преступных планов. Для этого не обязательно с автоматом наперевес бежать осматривать весь периметр. И даже наоборот подключение охранников это крайняя мера, которая несет риски для их жизни и здоровья, а значит должна применяться, когда все другие меры себя исчерпали.

В нашем арсенале не так много технических инструментов для предотвращения:

• Тревожная звуковая сигнализация (сирена)
• Голосовая связь
• Световое оповещение
• Слежение за злоумышленником с помощью дрона
• Выдвижение группы охраны к месту срабатывания сигнализации
• Вызов правоохранительных органов

В практике современной защиты одной из самых эффективных мер будут голосовые предупреждения. Голосовые сообщения могут произноситься живым человеком в режиме реального времени. Как правило, достаточно просто сообщить злоумышленнику, что он обнаружен, и что правоохранительные органы уже оповещены и выехали для его задержания. В 99 процентов случаев, по данным мониторинговой компании Farsight , такое давление заставляет преступника отказаться от его планов. Но сообщения могут быть и заранее записанными, и просто проигрываться при срабатывании охранной сигнализации.

Сетевые аудиоустройства от Axis идеально подходят для голосовых оповещений на периметре в реальном времени.

Звуковые оповещения услышат злоумышленники на объекте через громкоговоритель, но произносятся они операторами службы безопасности, находящимися на объекте (классика) или за пределами объекта, в удаленном мониторинговом центре (дивный новый мир).

Физическая защита периметра

Заборы, хотя и являются низкотехнологичными устройствами, но попали в наш обзор так как являются первой линией хорошей защиты периметра. Немногие элементы физической безопасности так эффективно сдерживают злоумышленников, как защитные ограждения. И по сей день ограждения обеспечивают безопасность самых защищаемых объектов.

Тип забора часто накладывает некоторые ограничения на выбор технических средств для его охраны. Которые лучше понимать еще до установки ограждения.

В идеале сначала должна быть разработана стратегия защиты периметра, и уже в соответствии с ней должны выбираться средства защиты. В том числе это касается и ограждения.

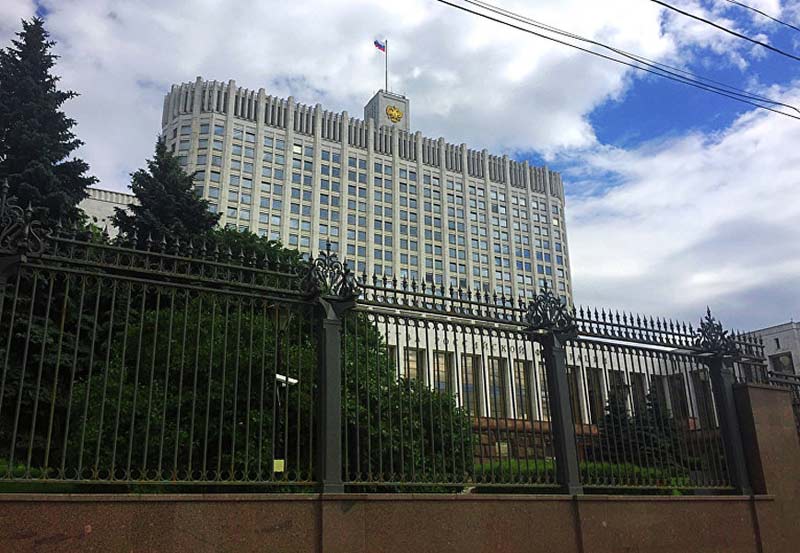

Ограждение перед домом правительства Российской Федерации

Теперь посмотрим на разнообразие элементов физической защиты периметра (или просто — заборов).
Мы разделили их на четыре группы:

• Предупредительные ограждения
• Ограждения из металлической сетки
• Ограждения сварного типа
• Монолитные стационарные ограждения

Для защитных ограждений существует национальный стандарт ГОСТ Р 57278-2016 , который распространяется на ограждения, предназначенные для защиты периметра охраняемого объекта, кроме военных и оборонных объектов.

В зависимости от категории объекта на ограждениях могут быть установлены предупреждающие таблички — «Не подходить! Запретная зона» и другие указательные и предупредительные знаки в соответствии с ГОСТ Р 12.4.026 . Их устанавливают обычно через каждые 50 метров.

Размещение предупреждающих знаков само по себе снижает вероятность преступления. Подумайте сами, зачем грабителю рисковать быть пойманным, если он может просто найти предприятие, где нет знаков, предупреждающих о наличии системы безопасности.

Предупредительные ограждения

Наверно самый распространенный вид ограждения. Основная его цель не защита периметра от активных действий злоумышленников, таких как перелаз или пролом. Так как перелезть через такое ограждение достаточно легко даже для физически неподготовленного человека.

Предупредительное ограждение «живая изгородь»

Идея в том чтобы предупредить, что за ограждением частная территория и нахождение там без разрешения собственника незаконно. Такое использование ограждений улучшает возможности для «естественного наблюдения», что в свою очередь приводит к снижению количества преступлений. Естественное наблюдение это стратегия CPTED, которая подтвердила свою э ффективность в многочисленных научных исследованиях .

Цель естественного наблюдения – создать некомфортные условия для совершения потенциального преступления, обеспечивая множество способов обзора пространства, позволяющего множеству добропорядочных наблюдателей увидеть действия которые могут указывать на попытку совершить преступление. Потенциальные нарушители наоборот чувствуют повышенное внимание к себе и, таким образом, чувствуют увеличение риска совершения преступления.

Предупредительное ограждение предназначено:

• Для обозначения границ рубежа охраны
• Предотвращения появления в запретной зоне случайных лиц, животных и транспорта, которые могут вызывать ложные срабатывания технических средств охраны

Ограждения из металлической сетки

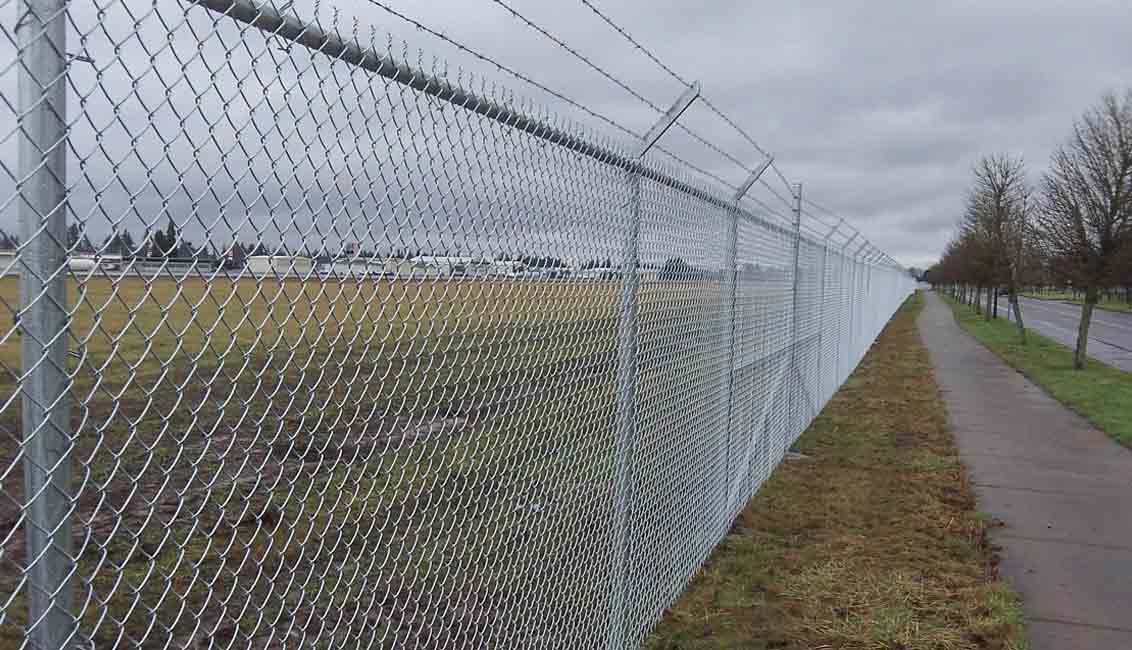

Самые дешевые и простые в монтаже ограждения — это ограждения из сетки типа рабица. Такая сетка не обладает большой надежностью и легко подвергается механическим повреждениям («перекус» специальным инструментом, смятие, пролом и т.д.).

Также из рабицы довольно сложно сделать высокое ограждение ввиду ее подвижности, поэтому ограждения из рабицы обычно бывают высотой до 2 метров.

В связи с тем, что полотно сетки очень гибкое и при резких порывах ветра, обледенении, дожде, снегопаде и других естественных факторах может деформироваться, шуметь, колебаться, такое ограждение не рекомендуется оборудовать системами с кабельными чувствительными элементами (см. раздел виброзащита).

Преимущества

• Низкая стоимость по сравнению с другими видами ограждений
• Высокая скорость возведения

Недостатки

• Низкая надежность, ограждения из рабицы или пластика достаточно легко разрушить механически
• Подвержены внешним воздействиям (обледенение, сильный ветер)
• Для монтажа камер видеонаблюдения или освещения потребуются дополнительные опоры, как и для большинства технических средств защиты

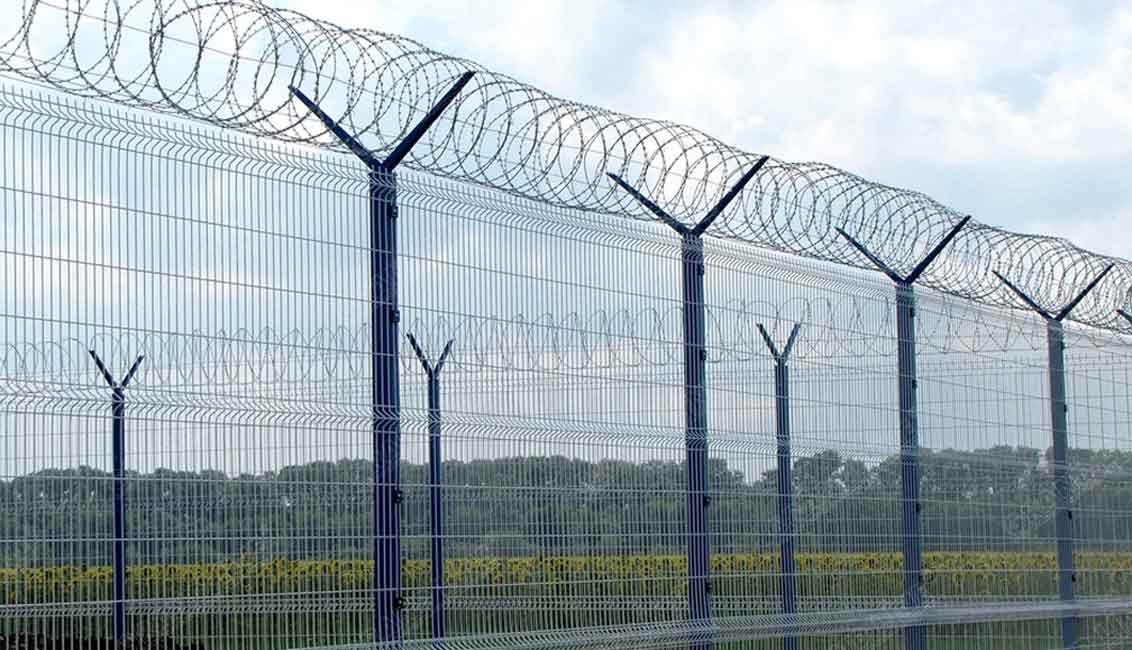

Ограждения сварного типа

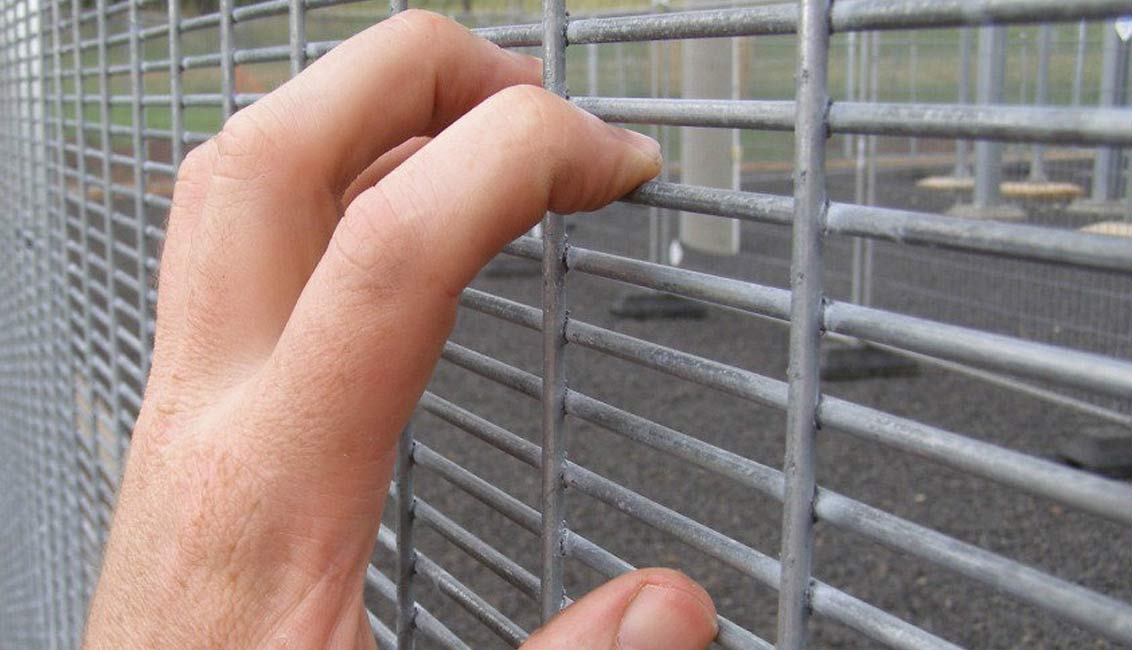

Более надежные металлические ограждения — это ограды сварного типа, использующие стальной профиль большего сечения, чем рабица, который не свободно переплетен, как сетка, а надежно сварен между собой.

Ограждение сварного типа г ораздо более надежное, чем ограждение из сетки рабицы

Однако и этот вид ограждений подвержен механическим повреждением, пусть не ручным способом, но с применением спецтехники злоумышленники смогут его без проблем перерезать.

Монолитные стационарные ограждения

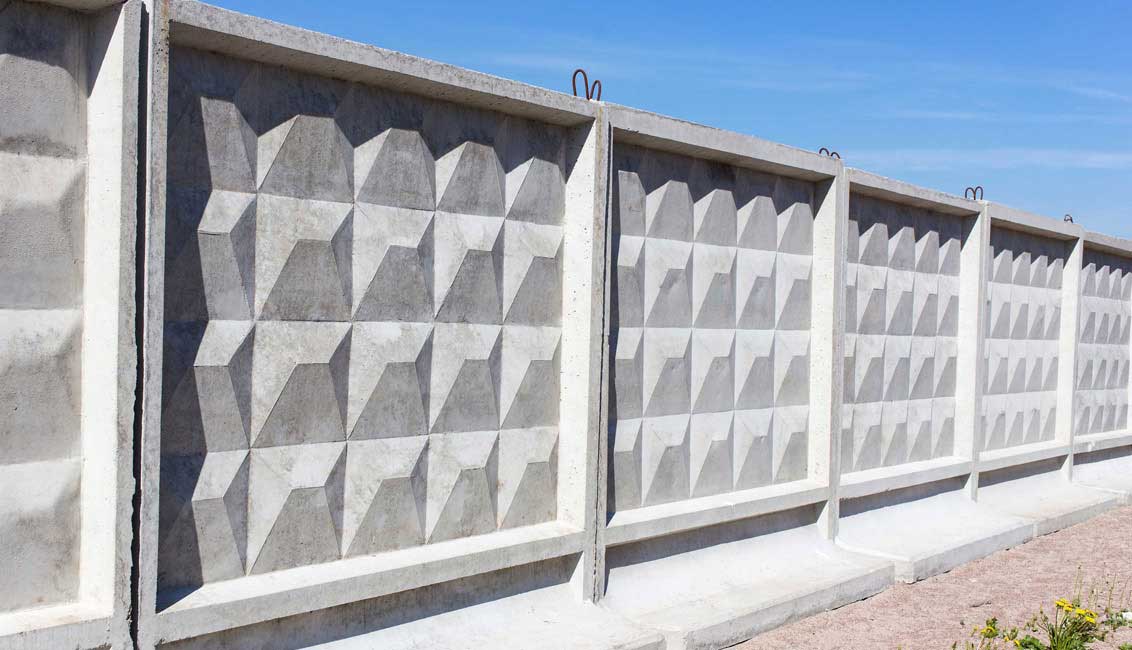

Монолитные стационарные ограждения в основном изготавливаются из бетонных плит, кирпича, металла или дерева. Их объединяет ряд общих особенностей свойственных данному типу ограждений.

• Высокая надежность, устойчивость к внешним воздействиям;
• Высокая стоимость;
• Удобны для монтажа кронштейнов, стоек и других средств крепежа сигнализации или видеонаблюдения ;
• Для охраны не всегда подходят вибрационные средства охраны периметра;
• Возможно использование датчиков против подкопа: сейсмоакустические, оптоволоконные вибрационные системы.

Большим недостатком монолитных ограждений является ухудшение просматриваемости территории. Естественное наблюдение ( одна из концепций CPTED ) значимо влияет на вероятность совершения противоправных действий. Этот недостаток можно нивелировать только более широким использованием систем видеонаблюдения.

Преимуществом монолитных ограждений является то, что их невозможно преодолеть проломом. Но данный вид ограждений подвергается попыткам преодоления сверху, так называемый перелаз. Злоумышленником могут использоваться подручные средства: лестницы, стоящие рядом деревья, соседние постройки и т.д.

Кроме перелаза для преодоления ограждений может быть использован подкоп. Защита от подкопа встречается на объектах достаточно редко, поскольку такое проникновение сложно осуществить быстро и незаметно без предварительной подготовки или применения спецтехники. Но на объектах с большой протяженностью периметра, такая защита целесообразна и даже необходима.

Защита от подкопа
Во-первых, сама конструкция ограждения может предусматривать такую защиту, как правило с помощью заглубленного в грунт бетонированного цоколя или стальной сварной конструкции.

Во-вторых , если железобетонное ограждение выполнено на точечном фундаменте, противоподкопные вибрационные кабельные или сейсмоакустические извещатели.

В целом, для защиты полотна бетонного/железобетонного/кирпичного ограждения можно использовать любые средства защиты, в том числе вибрационные, особенно если толщина ограждения небольшая, но обычно используются объемные системы, радиолучевые системы или инфракрасные многолучевые системы в виде шторы.

Выводы
Физические барьеры хороший, а в большинстве случаев и необходимый рубеж защиты. Но воспринимать его как самостоятельную защиту все-таки не стоит. Задача физического барьера заставить нарушителя потратить больше времени на преодоление защищаемого рубежа, увеличить вероятность обнаружения, дать ясное понимание, что это охраняемая территория, нарушение границ которой может выйти себе дороже.

Мигрант в одиночку при помощи верёвки преодолевает стену на границе с Мексикой, высота которой 9 метров

Без технических средств защиты, и активного мониторинга, эффективность физического барьера будет стремиться к нулю, особенно с течением времени. Ведь рано или поздно нарушители поймут что преодоление заграждения не вызывает никакой реакции, и такие инциденты участятся.

Физические барьеры могут отпугнуть неподготовленных или нарушителей с не очень хорошей физической формой, но лишь на немного задержат решительно настроенного и подготовленного нарушителя.

К слову далеко не все технические средства охраны периметра требуют ограждения. Большинство как раз наоборот, можно использовать и без них.

Лучший вид ограждения

Понятно, что в мире нет ничего абсолютного или идеального, кроме числа 42 :) Но все же один вид ограждения выделяется несколькими преимуществами по сравнению с другими.

Одним из лучших вариантов ограждения, с нашей точки зрения, будет сварное ограждение с мелким размером ячейки, не позволяющим зацепится за него пальцами . Оно достаточно недорогое по сравнению с монолитными, быстровозводимое и надежное.

Кроме этого сварное ограждение не препятствует просматриванию территории, как человеком, так и камерами видеонаблюдения . Это само по себе способствует снижению количества преступлений. Вы ведь помните, что естественное наблюдение это одна из концепций CPTED . Потенциальные нарушители чувствуют повышенное внимание к себе и, таким образом, чувствуют увеличение риска необходимого для совершения преступления.

Мелкий размер ячейки не позволяет зацепиться за него пальцами

Но самое главное в том, что из-за мелкого размера ячейки, очень трудно закрепиться на этом заборе, а режущие инструменты, необходимые для разрезания сварной тяжелой стальной проволоки, не всегда смогут поместиться в минимальном пространстве сетки.
Ну и не забывайте, что в идеале земля по обеим сторонам ограждения по периметру должна быть расчищена, чтобы не было укрытия для злоумышленника.

Видеонаблюдение для защиты периметра

О видеонаблюдении мы пишем много и с удовольствием . Но начинаем статью про защиту периметра разделом о видеонаблюдении мы не поэтому. Дело в том, что эффективной защиты периметра без системы видеонаблюдения быть не может в принципе.

Как вы знаете, кроме видеонаблюдения вы можете использовать:

• Сейсмоакустические датчики
• Радарные системы
• Лидарные системы
• Тепловизоры
• Вибрационные датчики
• Радиолучевые извещатели
• Инфракрасные извещатели
• Проводноволновые системы
• Емкостные системы
• Магнитометрические системы
• Электрошоковые системы

Проблема в том, что практически любая система из перечисленных выше будет генерировать какое-то количество ложных срабатываний . Соответственно возникает вопрос, как определить ложное срабатывание или нет.
Можно конечно использовать так называемый «метод Форреста Гампа», но с таким подходом ваши охранники достаточно скоро переквалифицируются в профессиональных бегунов, а учитывая размеры периметра, вам потребуется набирать в охрану марафонцев.

Обработка ложных срабатываний, если системы видеонаблюдения у вас нет

Хорошие решение только одно, верифицировать ложные срабатывания можно только с помощью системы видеонаблюдения. Другого хорошего решения нет.

Однако верификацией событий дело не ограничивается, видеонаблюдение может принести значительно больше пользы.

Одним своим наличием видеонаблюдение снижает уровень краж на 14% , об этом нам сообщает систематический обзор , в котором проводился мета-анализ 76 исследований.

Система охранного видеонаблюдения за периметром обеспечивает:

• Видеоверификацию тревог (подтверждение с помощью видеонаблюдения факта несанкционированного проникновения в зону охраны и/или выявление ложных срабатываний);
• Визуальный контроль объектов охраны и прилегающих к ним территорий (прямое видеонаблюдение);
• Оперативный контроль действий сотрудников службы безопасности (подразделения охраны) и предоставление необходимой информации для координации этих действий;
• Запись видеоинформации в архив для последующего анализа состояния охраняемого объекта, тревожных ситуаций, идентификации нарушителей;
• Взаимодействие с другими подсистемами интегрированной системы безопасности обеспечения противокриминальной защиты с целью обеспечения противокриминальной защиты охраняемого объекта;
• Взаимодействие с системой сбора результатов технического мониторинга и контроля при получении и передаче информации в указанную систему по локальной сети Ethernet с использованием стека протоколов семейства TCP/IP;
• Обмен информацией с системой сбора результатов технического мониторинга и контроля с использованием унифицированных протокола передачи данных и формата метаданных, разработанного на основе XML.

Кабельные трассы для систем видеонаблюдения

Периметр на то и периметр, что он обладает большой протяженностью. Почти всегда эта протяженность больше чем физические возможности оборудования по передаче сигнала. Но этой проблеме всегда можно найти решение, желательно недорогое, что получается не всегда.

Витая пара

Одна из трудностей, при проектировании системы видеонаблюдения для периметра — это прокладка кабельной сети. А именно ограничение в 100 метров для передачи IP-видео по витой паре. Посмотрим, что можно с этим сделать.

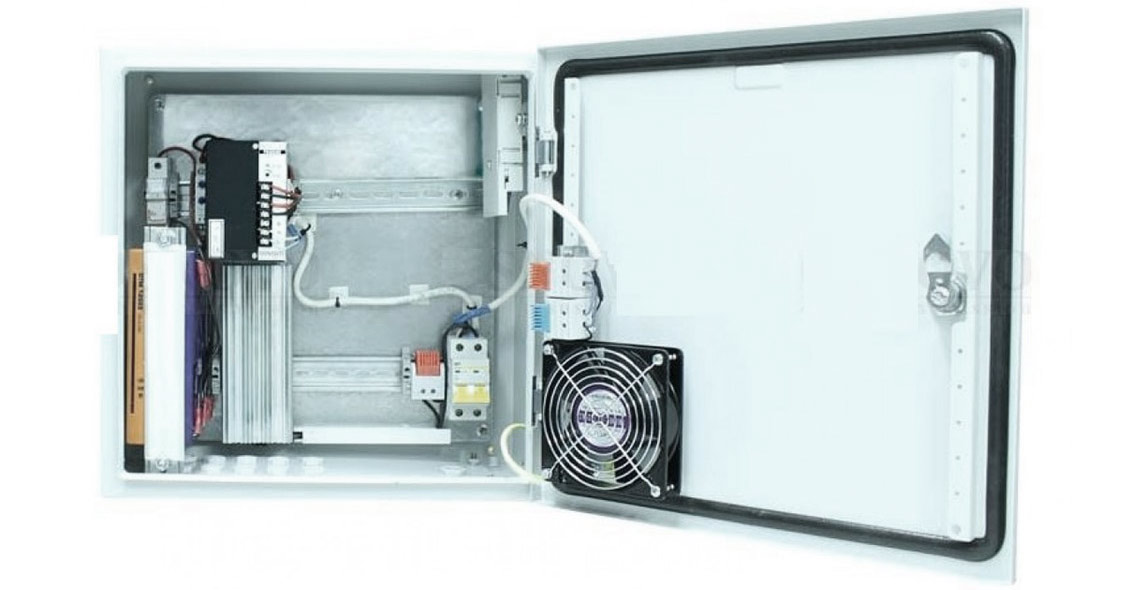

Монтажные шкафы
Этот вариант напрашивается сам собой, размещать каждые 100 метров коммутаторы. То, что периметр это улица, означает, что придется использовать монтажные коммутационные шкафа с соответствующим климатическим исполнением. Коммутационный шкаф должен обеспечивать стабильную работу в широком диапазоне температур, под дождем, снегом и палящим солнцем. Кроме этого, монтажный шкаф должен иметь защиту от злоумышленников.

Все эти требования намекают на приличные затраты на каждый коммутационный узел, ведь кроме собственно монтажного шкафа, там будет коммутационное и питающее оборудование.

• Монтажные шкафы — цена от 1 099 рублей
• Коммутаторы — цена от 600 рублей

Усилители сигнала
Еще их называют удлинителями Ethernet, это конечно не серебряная пуля, но в некоторых случаях использование усилителей может помочь прилично сэкономить.

Кроме этого есть коммутаторы, которые умею также прилично увеличивать дальность передаваемого сигнала, что особенно хорошо все это с поддержкой PoE.

• Коммутаторы PoE с повышенной дальностью — цена от16 793 рублей
• Удлинители Ethernet — цена от 8 459 рублей

Главное, что нужно помнить, чудес не бывает, за увеличение дальности придется расплачиваться снижением пропускной способности.

Оптоволокно

Если у вас совсем огромный периметр, такой, что дальность в 500 метров для вас это смехотворно мало, то можно использовать оптоволоконный кабель , с помощью которого можно передать сигнал на десятки километров.

Наиболее важными преимуществами оптоволокна являются: иммунитет к электромагнитным помехам, безопасность передачи информации, высокая пропускная способность и возможность передачи на значительные расстояния без необходимости промежуточного усиления. Кроме этого можно сэкономить на грозозащите, ведь оптоволоконный кабель состоит из диэлектрика.

Это не дешево, но как бонус, вы можете использовать проложенную линию и для охраны в качестве виброзащиты.

Коаксиальный кабель

Использовать коаксиальные кабели мы можем с видеокамерами и видеорегистраторами, использующими в работе стандарты HD-TVI , HD-CVI и AHD .

Дальность передачи видеосигнала без усилителя для этих стандартов по коаксиалу до 1200 метров без усилителей.

Одно из основных преимуществ оборудования HD-TVI , HD-CVI и AHD это цена, можно без преувеличения сказать, что для небольших периметров до 2200 метров это самый дешевый способ организовать видеонаблюдение.

Видеоаналитика

Есть одна проблема видеонаблюдения на периметре, которая сама по себе не является даже проблемой видеонаблюдения, а является проблемой скорее человеческой психики.

Операторы видеонаблюдения не могут удерживать внимание на просмотре видео с камер, так как 99% времени на периметре ничего не происходит. Со временем охранники перестают обращать внимание на мониторы, и вероятность пропуска тревожного события очень велика.

Стандартные возможности видеоаналитики , сейчас присутствуют даже в недорогих видеокамерах. Наиболее часто для целей охраны периметра используется классический детектор движения, детектор пересечения линии, детектор вторжения в зону, детекция человека и автотранспорта.
Практически все эти детекторы можно найти в любом «дешмане» с Алиэксперсс.

Поэтому важно не само наличие видеоаналитики , а то насколько качественно она реализована.

Качественный детектор движение не регистрирует движение листвы

Проблема малоконтрастных объектов
Детектор может пропустить человека в маскировочном костюме днем, и человека в черной одежде ночью. Дополнительно, негативно влиять на детекцию будут погодные условие снижающие контрастность — туман, дождь, снег.

Детектор движения не зафиксирует переброс предметов через ограждение
Если перебрасываемый объект не очень большой, детектор не сработает, даже если переброс осуществляется близко от камеры.

Детектор движения генерирует ложные срабатывания
Любой детектор будет генерировать ложные срабатывания. Дождь, снег, насекомые источник ложных срабатываний детектора движения. Насекомые особый бич, влекомые теплом от камеры.

Паук плетет паутину на IP-камере

А где насекомые там и пауки, проблема борьбы с паутиной одна достаточно часто встречается на реальных объектах.

Как защитится от ложных срабатываний видеоаналитики

Развитие искусственного интеллекта и машинного обучения привело к тому, что современная видеоаналитика на основе глубокого обучения может обеспечить высокую точность обнаружения и классификации, поскольку алгоритм эффективно обучается тому, как выглядит набор заданных объектов.

Одним их таких решений для защиты будет приложения Axis Perimeter Defender .

AXIS Perimeter Defender — это масштабируемое аналитическое приложение, которое можно установить на любое необходимое количество сетевых камер. Работает непосредственно в сетевой камере и анализирует видео на наличие тревожных событий. Поскольку видео не передается для анализа на центральный сервер, нет необходимости в установке дополнительного дорогостоящего оборудования. Делая систему гибкой и масштабируемой, приложение, кроме того, снижает объем передаваемого в сети трафика и требования к объему памяти для хранения данных.

Приложение позволяет:

• Определять тип объекта: животное, человек или автомобиль, возможно настроить реагирование только на определенный тип объекта.
• Настраивать сценарии реагирования при срабатывании того или иного детектора.
• Кроме вторжения в зону и пересечения линии, приложение определяет праздношатание в кадре, определяет направления движения объектов.
• Интеграция с поворотными и купольными видеокамерами Axis с функцией автоматического слежения.
• Возможность интеграции с тепловизионными видеокамерами Axis .
• Подстраивается под режим день / ночь, из тревог исключаются тени, засветка солнца или фар, движения деревьев в зоне наблюдения, пересечение зоны охраны птицами и т.д.

Преимущества

• Многообразие продуктов и решений на рынке под любой запрос и в любой ценовой категории;
• Обеспечивает прямое наблюдение за периметром, записи тревог, хранение видеоархива;
• PTZ-видеокамеры позволяют следить за объектом по тревоге от периметральной системы охраны или стационарной видеокамеры;
• Видеоаналитика позволяет снять с наблюдателя необходимость постоянного прямого наблюдения, дифференцированный подход к тревожным событиям позволяет снизить количество ложных срабатываний.
• Большие возможности для интеграции

Недостатки

• Для видеонаблюдения непрозрачны плохие погодные условия: сильный дождь, туман, снегопад, все это влияет обнаружение/распознавание/идентификацию объектов. Если дальность обнаружения при хороших погодных условиях может быть 50 метров, то при плотном тумане может сократиться до 10.
• Существует такая проблема, как засветка, от солнца или фар в ночное время. Требуется учитывать это при выборе места установки, высоты и угла наклона, использовать защитные кожухи с козырьками.
• Высокие затраты на оборудование (в т.ч. и хранение архива), инсталляцию, интеграцию и программное обеспечение.
• Перекидывание предметов через забор не может быть обнаружено с помощью детектора движения.

Тепловизионная защита периметра

Любое тело, температура которого отлична от абсолютного нуля , имеет электромагнитное тепловое излучение. Тела, нагретые до температуры окружающей нас среды, имеют максимум излучения в среднем инфракрасном диапазоне. Для регистрации этих инфракрасных волн и нужен тепловизор . Тела, нагретые до тысячи и более градусов, не требуют тепловизоров для регистрации излучения, их тепловое свечение видно обычным глазом.

Матрица тепловизора состоит из микроскопических тонкопленочных терморезисторов ( болометров ). Инфракрасное излучение , собранное и сфокусированное на матрице объективом тепловизора , нагревает элементы матрицы в соответствии с распределением температуры наблюдаемого объекта.

Пространственное разрешение коммерчески доступных болометрических матриц достигает 1280*720 точек. Точно также оптика тепловизора изготавливается не из обычного стекла, поскольку стекло непрозрачно для ИК-волн в среднем диапазоне, а из германия, халькогенидного стекла или селенида цинка. Ну и из этого абзаца можно сделать вывод, что тепловизор — это дорогое устройство.

Что самое главное для целей охраны периметра, тепловизионные камеры поддерживают видеоаналитику ничем не хуже чем IP-камеры . Нас в данном случае интересует детектирование выхода из зоны, и пересечения виртуальной линии. Это означает, что даже если ваши охранники будут не самые внимательные и не самые мотивированные, тревожное событие их приведет в чувство. А если информация о тревожных событиях будет приходить к вам на электронную почту, например, то это почти гарантия что по каждому событию будет качественная отработка.

Дальность обнаружения

У тепловизоров, первую очередь, дальность обнаружения зависит от фокусного расстояния объектива тепловизора (все как у видеокамер), только объектив из другого материала. Чем больше фокусное расстояние, тем уже угол обзора, но больше дальность обнаружения. При размерах матрицы тепловизора 640х480 для обнаружения цели достаточно, чтобы она была размером в 1,5 пикселя (для распознавания человек / обезьяна, автомобиль / трактор — 6 пикселей).

Преимущества

• Гигантская дальность обнаружения нарушителя.
• Не требует освещения периметра, поэтому время суток не влияет на вероятность обнаружения.
• Видеоаналитика, как у обычных видеокамер, например, возможность выделить в кадре зону обнаружения.
• Тепловизор это неконтактное средство обнаружения, т.е. нарушитель будет обнаружен задолго до контакта с периметром (как и в случае с радаром , и с системой видеонаблюдения )
• Погодные условия, осадки или туман — на фоне окружающей среды температурная сигнатура человека или автомобиля всегда будут выделяться;
• Доступна аналитика, как в системах видеонаблюдения, например детекция движения и запись по детектору;
• Дальность обнаружения цели больше, чем у IP-камер , но немного меньше, чем у радара .

Недостатки

• При совпадении температуры нарушителя (36,6) и температуры окружающей среды объект наблюдения фактически сливается с фоном и перестает обнаруживаться тепловизором визуально и детектором движения. Этот недостаток, можно и нужно нивелировать, для этого тепловизор нужно использовать в тандеме с камерами видимого диапазона .
• Высокая стоимость.

Чем качественный тепловизор отличается от дешевого китайского? Отличается, конечно, качеством сборки и комплектующими, но главное отличие это видеоаналитика . Качественный тепловизор анализирует картинку и игнорирует естественные фоновые движения, чтобы уменьшить количество ложных тревог. Движения от света фар, качание листвы на деревьях и перемещения мелких объектов — все это может генерировать гигантское количество ложных срабатываний, но качественная видеоаналитика может их игнорировать.
Настройка перспективы позволяет связывать размер изображения объекта на разном расстоянии с его фактическим размером, именно это позволяет качественной видеоаналитике распознать грузовик, находящемся далеко, игнорируя при этом находящееся поблизости животное.

• Тепловизоры Axis — цена от 69 107 до 2 512 884 рублей
• Тепловизоры Idis — цена от 249 000рублей
• Тепловизоры Flir — цена от 354 648 до 2 408 536 рублей
• Тепловизоры HikVision — цена от 113 290 до 538 890 рублей
• Тепловизоры Dahuahec — ценаот 999 990 рублей

Биспектральные камеры объединяют на одной платформе или в одном корпусе и классическую камеру и тепловизионную.

• Биспектральные камеры — цена от 249 000 до 2 342 520рублей

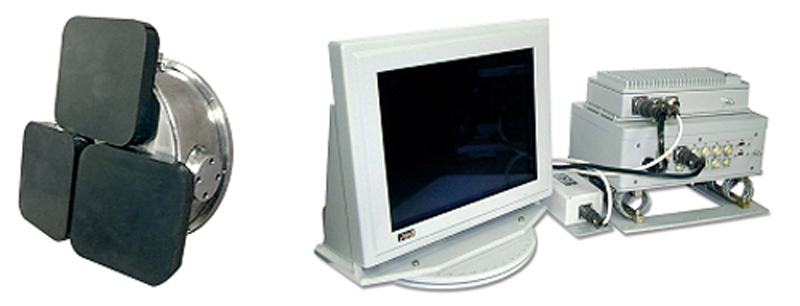

Радарная защита периметра

Из названия понятно, что принцип обнаружения радара основан на методе радиолокации , когда для обнаружения объектов и определения их положения используются радиоволны СВЧ диапазона . Активный радар излучает свой собственный зондирующий радиосигнал на какой-то частоте и принимает его отраженным от цели. По принятому отраженному сигналу определяется положение цели, размер цели, расстояние до нее и прочие параметры.

Защита периметра при помощи радарного детектора также относится к бесконтактным способам защиты, т.е. таким, которые обнаруживают злоумышленника ДО совершения попытки проникновения.

Радары разных производителей используют для работы различные частоты, это обусловлено исключительно разработками производителя, нельзя сказать, что на 5 ГГц это плохие радары, а на 76 ГГц — хорошие. В принципе, радарный детектор сохраняет высокую степень обнаружения при любых погодных условиях (это не видеокамера, для которой существенными помехами могут стать туман или снегопад).

Современные радары используют встроенную аналитику, разработанную с использованием глубокого обучения . Именно искусственный интеллект позволяет точно обнаруживать, классифицировать и отслеживать людей и транспортные средства с низким уровнем ложных тревог.

Но существует эффект атмосферного поглощения или рассеяния электромагнитных волн на молекулах атмосферы (водород, кислород), который тем больше, чем выше частота радара. На частотах выше 30 ГГц ( миллиметровые волны ) этот эффект особенно заметен, вследствие чего радары, работающие на этих частотах подвержены влиянию погодных условий, это отражается на дальности обнаружения радара. Наиболее оптимально для радарного обнаружения использование сантиметровых волн — диапазона частот от 3 до 8 ГГц ( C-диапазон ) или от 8 до 12 ГГц ( X-диапазон ).

В радарах нет каких-то подвижных частей и механизмов, поэтому у этих устройств большая наработка на отказ при круглосуточной работе, например Magos заявляет у своих устройств наработку на отказ около 100 000 часов, а это, на минуточку, 11 лет.

Дальность обнаружения

Приведем в таблице некоторые технические характеристики по радарам различных производителей.

В последнем столбце параметр, который показывает, какой угол охвата у различных радаров , т.е. зона, которая не попадает в данный угол, является слепой для этого радара. Поэтому, для охвата максимальной территории и перекрытия слепых зон, возможно, потребуется установка нескольких радаров. Угол обзора 360° у радаров AdvanceGuard достигается за счет установки радара на вращающейся платформе.
Площадь охвата одним радаром в зависимости от модели может составлять до 11 000 м.

Интеграция

Радары нецелесообразно использовать без системы видеонаблюдения, поскольку сам радар ничего не показывает кроме движущейся точки в зоне детекции.

Самая часто используемая интеграция — это радар и поворотная PTZ-видеокамера , она позволяет после обнаружения радаром цели-нарушителя в зоне мониторинга, видеокамера получает команду от радара и переходит в режим слежения за целью. Один радар охватывает достаточно большую площадь объекта, может одновременно следить за несколькими целями (от 30 до 200 у разных производителей).

При правильной интеграции система из радара и видеокамер становится мощным средством обнаружения. Связь с радаром может быть организована по сети Ethernet, интеграция с системой видеонаблюдения реализуется по протоколу ONVIF или через встроенные реле радара. Интеграция со сторонним программным обеспечением через API.

Совершенно новые возможности предоставляет нам интеграция дронов и радиолокационных систем. Использование беспилотных летательных аппаратов позволяет нам использовать специализированные дроны оснащенные камерой видеонаблюдения для интеграция с радиолокационную систему.

Интеграция обеспечивает полностью автоматизированную систему, которая обнаруживает и отслеживает нарушителей в режиме реального времени на больших площадках, предоставляя визуальную информацию сверху. Это экономически эффективное решение для объектов, где установка стационарных камер для визуального контроля потенциальных угроз является непомерно дорогой, также обеспечивает расширенные возможности.

Благодаря обзору с воздуха, обеспечиваемому этим решением, можно эффективно отслеживать нарушителей на сложных объектах. Кроме того, присутствие дрона нарушает традиционную динамику наблюдения за большой территорией, обеспечивая активное реагирование.

Ввиду того, что устройство не дешевое, сложное для настройки, и требует максимальной интеграции для получения максимальной эффективности, использование радарной защиты периметра целесообразно на крупных объектах с протяженным периметром — аэропорты, нефтегазовая промышленность, и т.д. А также при установке радара следует помнить о негативном влиянии прямых радиоволн на организм (не устанавливать вблизи мест, где работают люди).

Преимущества

• Самое главное преимущество, радара в том, что он может отслеживать перемещения нарушителя. Перемещения до контакта с ограждением, местоположение нарушителя в момент контакта, и естественно после контакта. Т.е. радар позволяет вам отслеживать местоположения нарушителя в любой момент времени. Это конечно ключ к обеспечению безопасности периметра.
• Радар позволяет обнаружить нарушителя задолго до его контакта с ограждением периметра или заходом на территорию объекта.
• Радар обладает одинаковой способностью обнаружения в любое время суток, время года, не требуется подсветка или дополнительное освещение территории
• Радар может захватывать одновременно несколько целей в зоне обнаружения, особенно ценно, если проникновение на территорию организовано с нескольких сторон.
• Радар не только обнаруживает цель, но и проводит слежение за целью, что позволяет определить траекторию движения цели.
• При правильной интеграции дает мощный инструмент для обнаружения и защиты периметра
• Высокая надежность радарного оборудования

Недостатки

• В редких случаях возможно влияние погодных условий на работу радара
• Высокая цена

Цены на радары

Лидарные системы

Создание трехмерного изображения пространства при помощи лидара.

Технически лидар относится к радарам по аналогичному принципу действия. Однако лидар в работе использует волны оптического диапазона: инфракрасные или лазер. В отличие от радиоволн, световые волны подвержены рассеянию в любых средах, но отлично отражаются от любых непрозрачных поверхностей.

В абсолютном большинстве конструкций излучателем служит лазер, формирующий короткие импульсы света высокой мгновенной мощности. Периодичность следования импульсов или модулирующая частота выбираются так, чтобы пауза между двумя последовательными импульсами была не меньше, чем время отклика от обнаруженных целей (которые могут физически находиться дальше, чем расчётный радиус действия прибора).

Выбор длины волны зависит от функции лазера и требований к безопасности и скрытности прибора; наиболее часто применяются Nd:YAG-лазеры и длины волн:

• 1550 нм — инфракрасное излучение , невидимое ни глазу человека, ни типичным приборам ночного видения . Глаз не способен сфокусировать эти волны на поверхности сетчатки, поэтому травматический порог для волны 1550 существенно выше, чем для более коротких волн. Однако риск повреждения глаз на деле выше, чем у излучателей видимого света — так как глаз не реагирует на ИК излучение, то не срабатывает и естественный защитный рефлекс человека
• 1064 нм — ближнее инфракрасное излучение неодимовых и иттербиевых лазеров, невидимое глазу, но обнаружимое приборами ночного видения
• 532 нм — зеленое излучение неодимового лазера, эффективно «пробивающее» массы воды
• 355 нм — ближнее ультрафиолетовое излучение

Поскольку световой (ИК или лазерный) луч хорошо отражается от непрозрачных поверхностей, лидар, на основе возвращенного луча и системы развертки, способен создать трехмерные изображения поверхностей вокруг себя. Лидары используют в геодезии для создания 3D карт, для наблюдений за атмосферой, в робототехнике, в машинном зрении, беспилотные технологии практически все построены на лидарах.

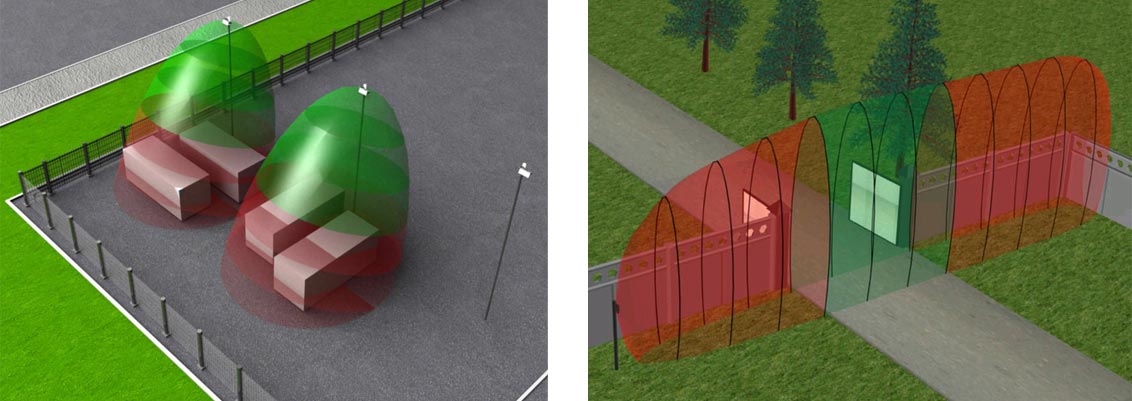

Вертикальная и горизонтальная зона обнаружения лидара.

В силу особенностей работы лидаров , в качестве датчика охраны у них есть бомбическое преимущество — создание произвольной зоны обнаружения, например, лидар способен работать в вертикальном или горизонтальном режиме, а также возможна гибкая настройка зоны детекции произвольной формы в обоих режимах.

Дальность обнаружения

Изначально лидар имеет квадратную или прямоугольную зону детекции. Из-за того, что оптический луч отлично рассеивается в воздушной среде, дальность обнаружения лидара меньше, чем у радара.

Из таблицы видно, что радиус детекции у лидара определяется по меньшему параметру области обнаружения. Датчик с углом сканирования 95° предназначен для установки в месте пересечения двух поверхностей (в углу). Широкий угол сканирования (более 180°) позволяет избежать мертвых зон в области детекции, тогда как у радара зона детекции в виде сектора.

Преимущества

• Возможность установить произвольную зону детекции в двух плоскостях.
• Угол сканирования позволяет избежать мертвых зон в области детекции лидара.
• В виду небольшого радиуса детекции по сравнению с радаром, исключено влияние погодных условий.
• Оптимально использовать для защиты зон проезда через периметр, ворот, калиток и т.д.
• Можно задать алгоритм детекции.
• Помехозащищенность. Передатчик и приемник находятся в одном корпусе и настроены только на излучение в диапазоне лазера.
• В отличие от радара отрабатывают тревогу как «датчик», нет обязательного условия интеграции с системой видеонаблюдения.

Недостатки

• Требуется подогрев для низких температур.
• Радиус зоны детекции меньше, чем у радара, лидар не позволяет организовать слежение за целью в зоне детекции.
• Для настройки требуется квалифицированный персонал.
• Высокая цена

Вибрационные системы защиты периметра

Вибрационные системы — это поверхностные системы защиты периметра, т.е. такие, которые размещаются на поверхности полотна ограждения и мониторят его состояние. Эффективны для обнаружения преодоления ограждения на пролом, перелаза и любого другого механического влияния на полотно ограждения, т.е. тревога происходит вследствие контакта нарушителя с ограждением периметра.

Эти системы могут быть кабельными (когда основным чувствительным элементом является кабель) или точечными (когда основным чувствительным элементом является сенсор в виде адресного датчика).

Проводные системы размещаются по всей длине периметрального ограждения, точечные — на каждой секции ограждения на расстоянии до 6 м. между собой.

Адресные датчики, как правило, тоже соединены кабелем (интерфейсная шина RS-485 и питание, существуют и беспроводные адресные вибрационные датчики, но их немного присутствует на рынке). Такие системы имеют кольцевую топологию, виброкабель или вибродатчики подключаются к контроллеру обработки данных от чувствительных элементов. Для повышения точности обнаружения вторжения периметр объекта делится на зоны, которые защищаются раздельным кабелем. В этом плане адресные датчики точнее, поскольку их можно установить на каждый пролет ограждения.

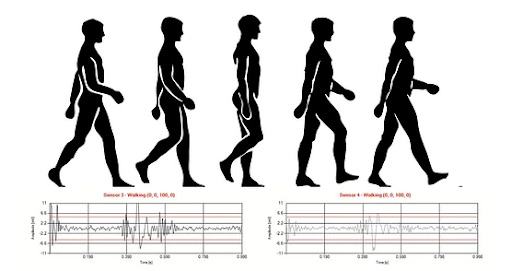

Ранее существовало предубеждение, что из-за высокой чувствительности вибрационных чувствительных элементов такие системы нельзя применять рядом с железнодорожным полотном или автотрассой с интенсивным движением, т.е. там, где от окружающей среды могут добавляться фоновые вибрационные помехи. Однако на данный момент существующие контроллеры способны работать и в таких условиях при правильной настройке. Еще нужно понимать, что постоянная фоновая вибрация это то, что система может отфильтровать, а вот внезапные вибрации при шквалистом ветре, это то, что может давать ложные сработки вибрационной системы. При использовании вибрационной системы на цельном ограждении с углубленным фундаментом нужно предусмотреть, что система может среагировать на сейсмические колебания. Т.е. важен дифференцированный подход к выбору систем физической и технической защиты периметра с учетом и погодных условий и сейсмологической обстановки в регионе и расположения объекта. Вибрационные датчики на акселерометрах плохо работают на деревянных поверхностях, поскольку дерево хорошо поглощает вибрации.

У вибрационных систем есть огромный плюс — датчики нечувствительны к погодным условиям, подогрев в холодное время года может потребоваться разве что для контроллера обработки данных. Сильное электромагнитное излучение — совершенно не помеха. Кислотные дожди, сугробы несколько метров ничего их не возьмет.

Такие системы абсолютно неприхотливы к окружающей среде и электромагнитному излучению. Не требуют постоянного обслуживания высококвалифицированными специалистами. Существует возможность скрытого монтажа внутри ограждения, в отличие от лучевых систем, например, нарушитель даже не будет знать, что периметр защищен таким способом.

Оптоволоконные

Оптоволоконные системы защиты периметра в качестве сенсорного кабеля используют оптоволокно, которое должно быть смонтировано на ограждении. При малейшей деформации кабеля изменяется длина волны светового луча, проходящего в кабеле.

Вид и структура оптоволоконной системы защиты периметра.

Приемный прибор регистрирует эти изменения и в зависимости от настройки выдает тревогу. Первоначально оптоволоконные системы были системами зонального типа на базе многомодового волокна. Они показали свою эффективность, но имели несколько недостатков. Каждый отрезок волокна являлся одним датчиком, таким образом, охраняемый периметр делился на зоны 100-250 метров, на которые разваривается нужное число волокон. Соответственно определить место воздействия можно было только с точностью до ста метров, также необходимо было проводить варку волокон на периметре. К тому же недостаточная чувствительность данного метода не позволяла его использовать при прокладке в почву.

Следующим шагом развития технологий стал когерентный рефлектометр. Чувствительным элементом датчика, является обычный одномодовый оптический кабель, который с высокой чувствительностью позволяет снимать вибрацию с каждого метра волокна с частотой до 10 кГц. Особенностью таких систем является простой монтаж кабеля, но сложность и высокая стоимость оконечного оборудования. Поэтому данный класс систем экономически выгодно использовать на протяженных периметрах 2 км и более.
Есть контроллеры, которые требуют установки на ограждении, но есть и такие, которые могут быть установлены на расстоянии до 20 км от периметра, т.е. на самом ограждении будет располагаться только оптоволоконный провод, который можно скрыть.

Оптоволоконные системы могут использоваться в условиях взрыво- или пожароопасных сред, поскольку в располагаемом непосредственно по периметру чувствительном кабеле распространяется только световой сигнал, а все электрические и токопроводящие части могут быть вынесены за пределы опасной зоны.

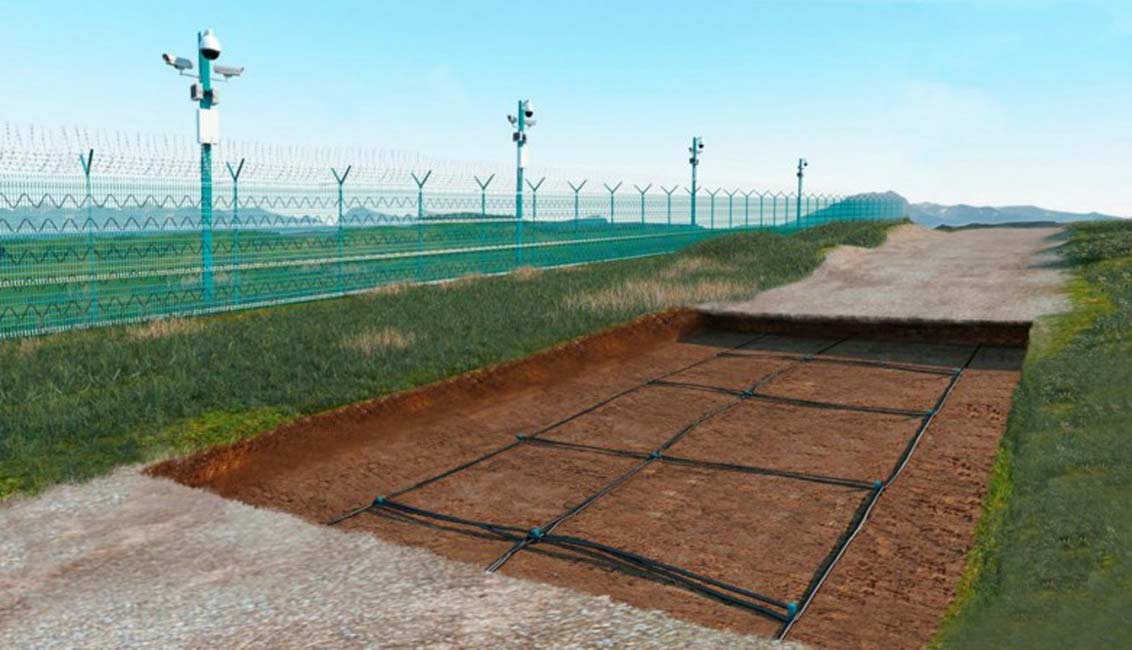

Демонстрация работы оптоволоконной системы на ограждении и в земле

Оптоволоконный кабель также нечувствителен к электромагнитному излучению, такие системы можно использовать рядом с ЛЭП или на электроподстанциях.

Возможно использовать в качестве сенсора одну из жил уже имеющегося проложенного волоконно-оптического кабеля (остальные жилы используются по прямому назначению для телекоммуникационных сигналов в штатном режиме). Также оптоволоконные системы можно использовать в грунте для регистрации движения людей и техники, при этом система будет абсолютно скрыта от злоумышленника.

Преимущества

• Высокая чувствительность оптоволоконного кабеля к вибрациям
• Применение оптики возможно не только на ограждении, подобные системы могут монтироваться на небольшой глубине и реагировать на перемещение людей или техники в охраняемой зоне
• Возможен скрытый монтаж
• На оптоволоконный кабель не влияют погодные условия и электромагнитное излучение, возможно использование в опасных средах (взрыво- пожароопасные территории)
• Не требуется монтаж контроллеров-анализаторов на ограждении

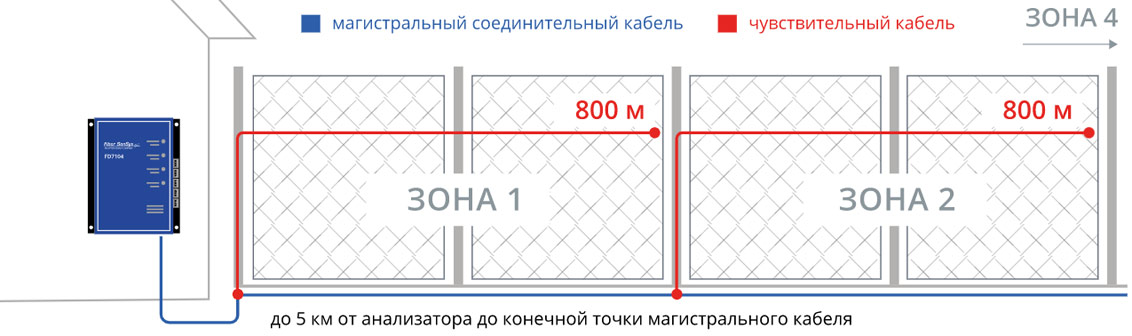

• Один анализатор может обрабатывать до 5 км (а некоторые и более) периметра.
• Можно использовать оптоволоконную линию системы видеонаблюдения

Недостатки

• Дорогие контроллеры
• Дорогой кабель
• Требуют квалификации персонала для настройки и обслуживания
• Подходят не для всех ограждений. Требуется ответственно подойти к выбору ограждения, чтобы исключить ложные тревоги, связанные с колебанием самого ограждения в ситуациях, которые не связаны с попытками проникновения (погодные условия, сейсмо-условия, и т.д.), например, не подходит для рабицы.

Цены на оптоволоконные системы предоставляются по запросу.

Трибоэлектрические

Принцип действия датчиков основан на трибоэлектрическом эффекте , а именно на контактных явлениях между поверхностями проводников и диэлектриков, распределенных по длине кабеля. В качестве сенсора используется специальный чувствительный кабель, сам датчик устанавливается в отдельном блоке обработки сигнала (БОС), к которому может быть подключено 1 или 2 шлейфа чувствительного кабеля различной длины, как правило, 200 — 500 м.

Аналогичные характеристики у пьезоэлектрических вибрационных периметральных извещателей. Их принцип работы основан на другом физическом эффекте, но в целом можно поместить их в одну категорию.

Трибоэлектрические вибрационные системы можно использовать и для сигнализации о попытке проведения подкопа на охраняемом участке периметра. Зона обнаружения формируется сейсмоприемником, устанавливаемым в грунт, выполненным из специального трибоэлектрического кабеля.

Трибо и пьезоэлектрические системы наиболее распространенные и дешевые системы в нашей стране, поскольку технология разработана давно и проста, как две копейки. Обычно, на объектах используются как вспомогательный рубеж охраны.

Для исключения ложных тревог также требуют интеграции с системой видеонаблюдения, но, как и в случае с оптоволоконными системами, можно использовать одну или несколько поворотных видеокамер высокого разрешения с зум-объективом. Не для всех ограждений.

Преимущества

• Низкая стоимость по сравнению с другими системами защиты периметра
• Не чувствительны к погодным условиям, БОС и чувствительный кабель не требуют подогрева, нет требований к условиям использования (отсутствие растительности, высота травы или снежного покрова и т.д.)
• Не чувствительны к электромагнитному излучению, и к соответствующим помехам
• Можно использовать в грунте
• Не требуют высокой квалификации при монтаже и настройке
• Много вариантов оборудования российского производства, что актуально при требованиях импортозамещения на предприятии.
• Практически не требует обслуживания

Недостатки

• Низкая точность обнаружения точки нарушения периметра
• Требуется монтаж БОС на ограждении (или в непосредственной близости) примерно каждые 500 м (в зависимости от прибора)
• Чувствительность ниже, чем у оптоволоконных систем
• Высокие требования к качеству сетчатых ограждений рекомендуемое усилие натяжения сетки – не менее 70 кг. Далеко не все сеточные ограждения таким требованиям соответствуют.
• Ограждение должно быть устойчиво к воздействию ветровых нагрузок, если ветер будет приводить к качанию ограждения, это будет приводить к ложным срабатываниям
• Ограждение на всем протяжении должно иметь одинаковую конструкцию и должно быть выполнено из одинаковых материалов, т.к. при воздействиях на различные участки неоднородного ограждения извещатель будет формировать различные сигналы, что будет приводить к ложным срабатываниям.
• Для установки на бетонные или кирпичные ограждения, необходимо достройка на ограждении специальных сигнализационных козырьков. Без них использование трибоэлектрических датчиков невозможно.
• Максимальная длина периметра не более 2000 метров

Акселерометры

В качестве чувствительного элемента используется датчик с микропроцессором и акселерометром. Акселерометр — это прибор измеряющий проекцию разности между ускорением объекта и гравитационным ускорением на какую-либо ось. Как правило, акселерометр представляет собой чувствительную массу, закрепленную на пружине, отклонение массы от ее первоначального положения при наличии ускорения несёт информацию о величине этого ускорения. Акселерометры широко применяются в вибродиагностике, а теперь еще и в системах защиты периметра.

Акселерометры применяются в датчиках Wagner PSM , V-Alert и Varya . Датчики представляют собой электронное дискретное устройство в герметичном корпусе. Бывают проводные (стандартный интерфейс RS-485) или беспроводные (и это уже прогресс, потому что все предыдущие варианты вибрационных систем используют километры чувствительного кабеля). Датчики не могут работать сами по себе, для обработки данных требуется контроллер. В случае проводной системы один контроллер обрабатывает данные от двух шлейфов протяженностью от 300 до 1500 метров, в каждый может быть включено от 50 до 350 датчиков. Точность определения места попытки проникновения — до 3 метров.

Вид и структура проводной системы V-Alert.

Контроллер обработки данных устанавливается в уличном кожухе на защищаемом ограждении или в непосредственной близости от него. В кожухе также размещается блок питания и аккумулятор 12В для бесперебойной работы при отказе основного источника питания, а для зон с холодным климатом — еще и автоматическая система обогрева.

Вид и структура беспроводной системы Varya.

В случае с беспроводной системой Varya датчики, устанавливаемые на ограждении, не нуждаются в интерфейсной линии и оснащены элементом питания для автономной работы, для передачи данных используется радиочастота.

Система работает по принципу последовательной ретрансляции радиосигнала от одного датчика к другому. Если один из них вышел из строя, сигнал передается следующему на расстояние до 20 метров. Каждый датчик имеет уникальный ID и передает данные блоку мониторинга, который установлен в конце линии. К одному блоку мониторинга может быть подключено до 600 датчиков.

Для работы системы требуется блок анализа (центральный контроллер для обработки данных), к которому может быть подключено до 4 блоков мониторинга в случае, если требуется защита периметра большой протяженности. Для передачи данных на центральный контроллер от блока мониторинга может быть использован любой интерфейс: RS-485/LAN/TCP/IP.

В случае установки блока мониторинга на заграждении требуется герметичный термокожух с подогревом в холодное время года.

Проводные и беспроводные системы защиты периметра на акселерометрах больше подходят для средних или небольших объектов, поскольку требуют затрат на монтаж (не только протяжка кабеля, но и установка датчиков и настройка). Такие системы отлично подойдут для защиты ворот, калиток, секционных ограждений.

Преимущества

• Выпускаются как проводные, таки беспроводные системы защиты периметра на акселерометрах
• Высокая чувствительность датчиков
• Дискретная система, радиус обнаружения тревоги до 3 метров
• Подстраиваются под климатические условия, можно отфильтровать ложные срабатывания, связанные с погодой
• Не чувствительны к электромагнитному излучению
• Возможна установка вблизи железнодорожного полотна, автомагистралей, ЛЭП и т.д., интеллектуальный анализатор может отфильтровать фоновые помехи

Недостатки

• Требуют квалификации для настройки и монтажа, особенно в случае с беспроводной системой
• Требуется термокожух для полевого контроллера (или блока мониторинга)
• Высокая стоимость

Цены на акселерометры предоставляются по запросу.

Радиолучевая защита периметра

Радиолучевые (их еще называют радиоволновыми или микроволновыми системами) извещатели для охраны периметра работают на ультракоротких (микроволновый диапазон) электромагнитных волнах диапазона 30 МГц — 30 ГГц, в основном это 24 ГГц, поскольку на приборы, работающие на этой частоте, не требуется специальное разрешение радиочастотной комиссии.

Радиолучевые извещатели бывают двухпозиционные (состоят из двух блоков — передатчика и приемника), и однопозиционные (состоят из одного блока, в котором размещен и передатчик и приемник).

Работа радиолучевой системы основана на излучении передатчиком в окружающее пространство электромагнитного поля СВЧ-диапазона и регистрации приёмником его изменений, вызванных отражением от нарушителя, движущегося в зоне чувствительности датчика. Таким образом, создается узкая зона обнаружения между передатчиком и приемником, или объемная зона обнаружения перед однопозиционным извещателем, попадание нарушителя в зону обнаружения формирует сигнал тревоги на извещателе. Конфигурация зоны обнаружения радиолучевой системы представляет собой объемное тело, напоминающее по форме эллипсоид (или половину эллипсоида, в случае с однопозиционными датчиками, с вершиной у самого излучателя-приемника).

Это относительно недорогие охранные приборы, их много представлено на внутреннем рынке российскими производителями.

Однопозиционные извещатели

Однопозиционные радиолучевые излучатели , в которых излучатель и приемник находятся в одном корпусе, создают объемную зону обнаружения в виде конуса перед собой. Для определения движения в зоне используется допплеровское смещение отраженной волны от препятствия с частотной модуляцией сигнала для выравнивания чувствительности прибора по всей зоне обнаружения. В зоне обнаружения не должно быть каких-то объектов, на движение которых датчик также может среагировать: высокая трава, кусты, деревья, высокий снежный покров, текущая вода. Также, ложные тревоги могут давать другие источники радиоволн в прямой видимости прибора.

Для уменьшения влияния окружающей среды и ландшафта на реагирование радиолучевых датчиков их зона обнаружения условно может делиться на подзоны, в каждой из которых чувствительность настраивается индивидуально (или вообще исключается, для создания легальных проходов).

Однопозиционные радиолучевые средства защиты могут использоваться на каких-то труднодоступных для оснащения иными средствами охраны участках периметра: выходы на крышу, сложные изгибы ограждения, выходы к водоему, зоны прохода и проезда и т.д.

Дальность обнаружения

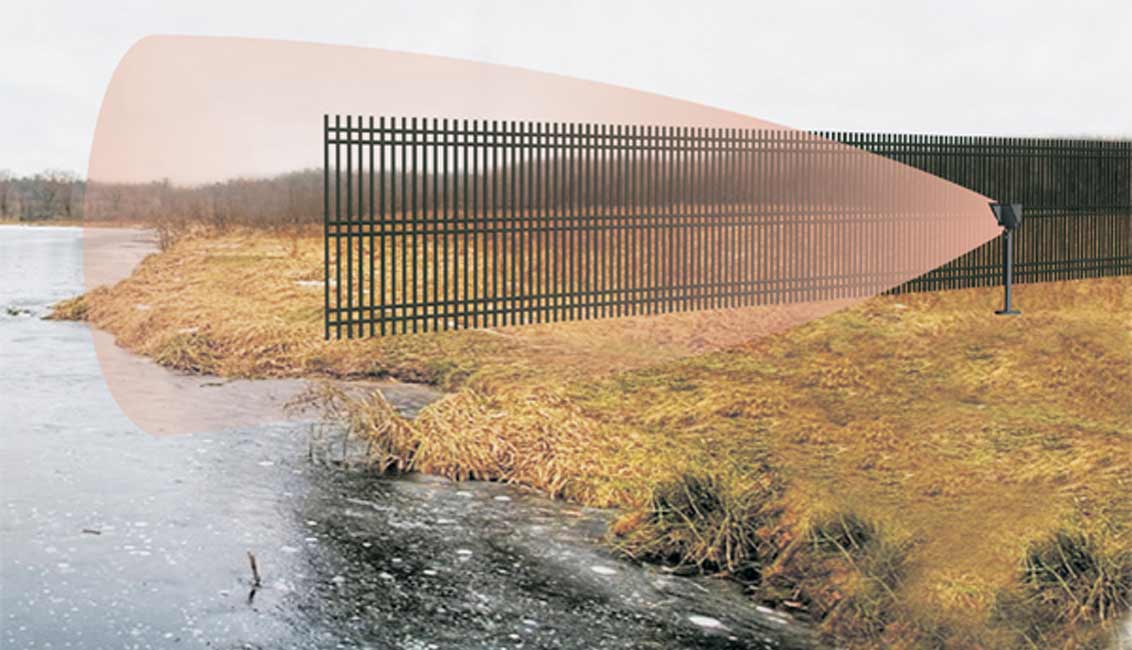

Объемная зона обнаружения и зона обнаружения типа барьер

Однопозиционные радиолучевые излучатели не обладают большой зоной обнаружения, в большинстве случаев максимальная дальность обнаружения — до 100 метров. Некоторые однопозиционные радиолучевые извещатели имеют сверхузкую зону обнаружения, таким образом, их зона обнаружения похожа не на конус, а на барьер, что позволяет их использовать в вертикальном направлении для защиты стен, проемов, ворот.

Безусловно, есть и другие производители однопозиционных радиоволновых средств.

Двухпозиционные извещатели

Принцип работы двухпозиционных радиолучевых систем совершенно аналогичен однопозиционным, только излучатель и приемник разделены на два устройства, что позволяет создать зону обнаружения большей длины, чем у однопозиционных излучателей. Для правильной работы двухпозиционных радиолучевых извещателей, излучатель и приемник должны находиться в прямой видимости друг от друга. При этом, на зону обнаружения также накладываются определенные условия, для того чтобы извещатели не давали ложных тревог: отсутствие перепадов высот более 0,5 метров, отсутствие высокой растительности более 0,3 метра, отсутствие деревьев и кустов, которые могут при раскачивании попасть в зону обнаружения, отсутствие пешеходов и транспорта в непосредственной близости от зоны обнаружения и т.д.

Двухпозиционные (как в принципе и однопозиционные ) радиолучевые извещатели можно размещать на мачтах или кронштейнах поверх заграждений на расстоянии не менее 25 см от края ограждения, в качестве защиты от перелаза.

Дальность обнаружения

Как мы уже упомянули, двухпозиционные датчики обладают большей дальностью обнаружения, чем однопозиционные, в общем, некоторые модели позволяют создать зону обнаружения длиной до 500 метров.

На примере двухпозиционных радиоволновых извещателей Фортеза можно увидеть все сложности с конфигурированием зоны обнаружения.

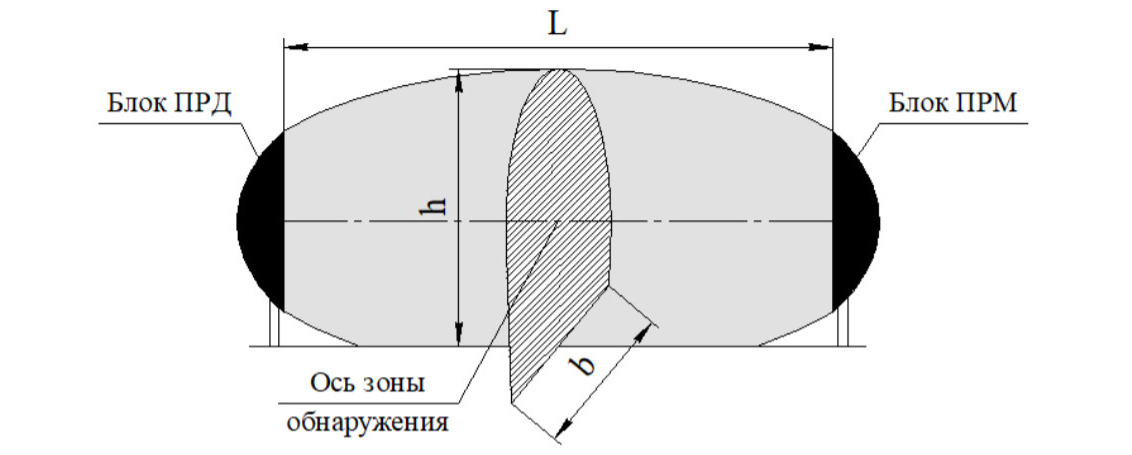

Зона обнаружения, формируемая двухпозиционными радиоволновыми извещателями.

У Фортезы есть несколько моделей, которые позволяют создать зону обнаружения длиной 50-100-200-300-500 метров. При этом ширина (b) зоны обнаружения для извещателей Фортеза-500, которые создают максимально длинную зону обнаружения, — 3 метра, т.е. по 1,5 метра от оси действия датчиков. При этом на расстоянии +1 метр с каждой стороны от этой ширины должны соблюдаться требования к ландшафту и окружающей среде (никаких деревьев, высокой травы, качающихся деталей, зон прохода и проезда). Таким образом установить радиоволновые средства охраны можно на расстоянии около 3 метров от ограждения (так называемая “зона отчуждения”), а 3 метра это достаточно большой коридор. Соответственно, чем меньше длина зоны обнаружения, тем меньше и ее ширина и тем меньше “зона отчуждения” системы.

Преимущества

• Подходят для любого типа ограждения. И вообще не завязаны на ограждении, поскольку извещатель можно установить рядом на мачте.
• Недорогая стоимость по сравнению с другими средствами охраны.
• Много вариантов российского производства, что актуально при требованиях импортозамещения на предприятии.
• Универсальный прибор охраны, подходит для периметра, сложных участков объекта, труднодоступных зон, проходов и проездов через периметр.

Недостатки

• Основной недостаток радиоволновых систем – наличие «мертвых» зон. Это зоны с пониженной чувствительностью, расположенные перед приемниками и передатчиками. При пересечении такой зоны нарушителем в них может не формироваться извещение о тревоге. Это связано с тем, что в силу специфики построения приемо-передающих блоков чувствительность в целом понижена вблизи приемника и передатчика. Поэтому блоки соседних зон должны устанавливаться с перекрытием в несколько метров (обычно от 3 до 5 м).
• Низкая помехозащищенность, ложные тревоги могут давать различные предметы в зоне обнаружения прибора, погодные условия, радиопомехи и др.
• Из предыдущего пункта следуют повышенные требования к ландшафту, на котором будет размещен извещатель: отсутствие растительности, перепадов высот, снежных наносов, текущей воды и т.д. А также необходимость оснащать извещатели козырьками от влияния погодных условий или солнечной засветки.
• Можно саботировать работу датчика, например, радионепроницаемой маскировкой.
• Двухпозиционные датчики подходят только для прямолинейных участков периметра.

Инфракрасные системы защиты периметра

Можно сказать, что инфракрасные системы работают аналогично радиолучевым системам, отличие в том, что в радиолучевых системах используются электромагнитные волны микроволнового диапазона, а в данном случае — электромагнитные волны инфракрасного спектра, т.е. между датчиком и приемником устанавливается взаимодействие, согласно типу излучения.

Инфракрасные системы защиты периметра так же, как и радиолучевые, бывают двух типов:

• Однопозиционными , это когда передатчик инфракрасного луча и приемник совмещены в одном корпусе.
• Двухпозиционными , когда передатчик и приемник находятся в разных корпусах, с противоположных сторон.

Однопозиционные

Однопозиционные инфракрасные системы являются пассивными системами с пространственной диаграммой чувствительности в виде луча. Они используются для перекрытия коротких участков периметра — зоны въезда транспорта, разрывы в ограждениях, ворота, оконные проемы, двери и т. п. Поперечное сечение чувствительной зоны для таких датчиков большее, чем для активных инфракрасных систем.

Принцип действия однопозиционных инфракрасных систем основан на регистрации изменения во времени разности между интенсивностью ИК-излучения от человека и фонового теплового излучения. Такие системы состоят из трех основных элементов:

• Оптической системы (обычно линзы Френеля или система зеркал), формирующей диаграмму направленности датчика и определяющей форму и вид пространственной зоны чувствительности;
• Пироприемника, регистрирующего тепловое излучение человека;
• Блока обработки сигналов пироприемника, который выделяет сигналы, обусловленные движущимся человеком на фоне помех естественного и искусственного происхождения.

Дальность обнаружения

Инфракрасные однопозиционные датчики обладают зоной обнаружения типа «штора» — плоская зона в виде сектора, которая внутренним процессором датчика может разбиваться на подзоны для более точного контроля чувствительности датчика. Также, существует встроенная защита от животных, так называемая “аллея для животных”, когда определенная высота от земли (около 1 метра) частично исключается из контроля, например, выдается сигнал не «тревога», а «внимание».

Двухпозиционные

Двухпозиционные инфракрасные системы защиты периметра являются активными системами и состоят из передатчика и приемника, которые должны быть расположены в зоне прямой взаимной видимости. Такой датчик формирует сигнал тревоги при прерывании нарушителем луча, попадающего на фотоприемный блок.

Передатчик формирует поток инфракрасной (ИК) энергии — ИК-луч в невидимой части спектра (обычно с длиной волны в диапазоне 0,87 — ,95 мкм).

Приемник принимает этот поток и преобразует в электрический сигнал. Появление нарушителя в зоне распространения ИК-луча от передатчика до приемника приводит к изменению интенсивности сигнала и выдаче сигнала тревоги.

Основное преимущество ИК-средств перед радиолучевыми — возможность создания узкой зоны обнаружения. Это особенно важно для объектов, где оборудование полосы отчуждения с внутренней стороны ограды невозможно.
Однако, как и радиолучевые, ИК-средства требуют прямолинейных участков периметра, на которые распространяются требования к ландшафту и растительности (отсутствие резких перепадов высоты, растительности в зоне распространения ИК-луча и т.д.).

Инфракрасные системы защиты периметра имеют необъемную зону обнаружения в виде плоского луча, и в этом их преимущество перед радиолучевыми системами, поскольку не всегда существует возможность создать зону отчуждения перед ограждением. Наиболее эффективно использование инфракрасных барьеров, которые выполнены в виде нескольких передатчиков в одной стойке, которые формируют несколько лучей (2-4-6) одновременно.

Дальность обнаружения

В целом, дальность обнаружения инфракрасных лучевых систем защиты периметра меньше, чем у радиолучевых. Это связано с тем, что электромагнитные волны оптического спектра более подвержены рассеянию в воздушной среде.

При соблюдении требований к месту монтажа системы может быть довольно надежной и не давать «ложняка». Но, важно учесть, что при монтаже такой системы, как дополнительной защиты от перелаза, поверх ограждения, т.е. на уровне 2-3 метров от земли постоянные срабатывания будут давать птицы (50% от всех срабатываний системы в принципе), особенно в весенне-летний период, особенно вблизи парков или просто растущих больших деревьев.

Инфракрасные датчики, которые могут быть использованы в системах охраны частных жилых домов или небольших объектов охраны, исполняются в корпусе в виде фонаря , что позволяет скрыть прямое назначение устройства.

В принципе, как и радиолучевые системы охраны, инфракрасные устройства подходят для организации охраны небольших участков, небольших объектов, труднодоступных мест периметра.
Однако с инфракрасных извещателей сложно организовать охрану протяженного периметра и избежать при этом большого количества ложных срабатываний.

Преимущества

• Низкая цена.
• Можно использовать с любыми типами ограждений, т.к. могут быть установлены отдельно от заграждения на мачте.
• Однопозиционные инфракрасные извещатели подходят для защиты труднодоступных участков периметра или другой территории объекта, например крыши.
• Могут использоваться вообще без ограждения, например для охраны территории частного дома в коттеджном поселке или СНТ (иногда бывает, что к ограждениям в таких жилых районах предъявляют определенные требования, например не выше метра или из определенных материалов, типа живой изгороди).

Недостатки

• Инфракрасные извещатели могут реагировать на засветку солнцем или светом от фар транспорта, при установке на ограждении будут реагировать на птиц.
• Чувствительны к обледенению корпуса датчика, могут реагировать на погодные условия (сильный снегопад или дождь). Низкая помехозащищенность.
• Двухпозиционные датчики могут быть установлены только на прямолинейных участках периметра.
• Инфракрасные извещатели не позволяют отслеживать перемещения нарушителя, в отличие от радарных систем
• Инфракрасные извещатели не позволяют отслеживать перемещения нарушителя, в отличие от радарных систем

Проводноволновые системы защиты периметра

Проводноволновые системы защиты периметра уникальны тем, что это старая советская разработка, аналогов которой в мире, пожалуй, не существует.

Суть этой технологии в том, что объемная зона обнаружения формируется чувствительным элементом в виде двух проводов, проложенных параллельно друг другу. Провода могут быть проложены на ограждении или в земле (так называемые извещатели линии вытекающей волны)

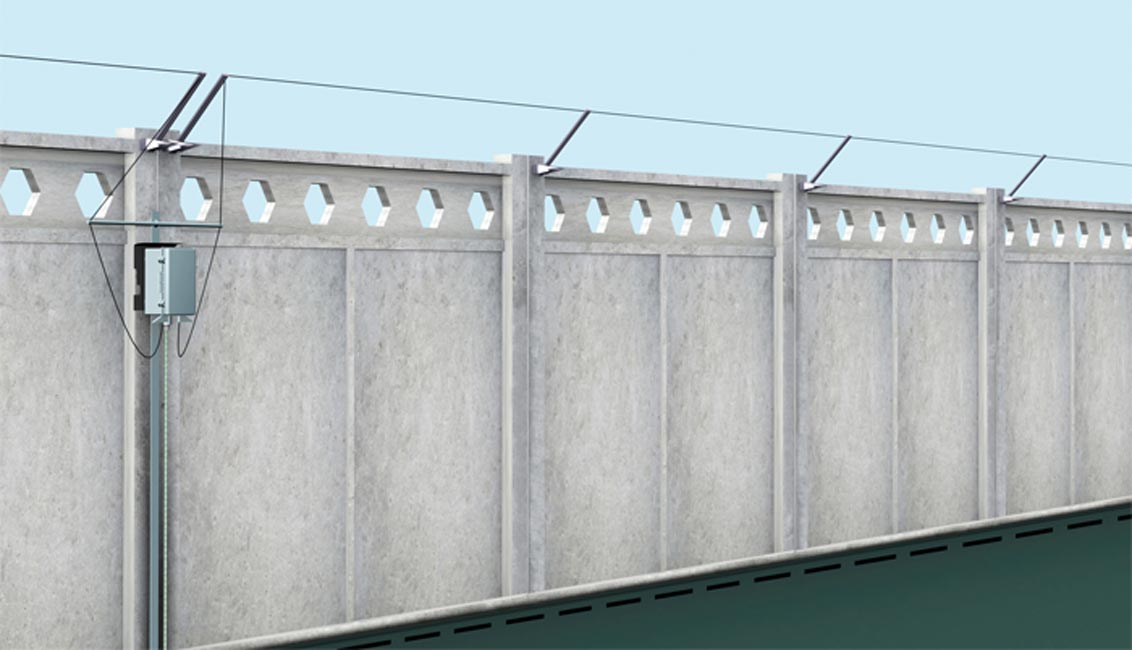

Пример установки чувствительного элемента проводноволновой системы защиты на бетонном ограждении

Физический принцип действия такой системы основан на создании в пространстве электромагнитного поля определенной конфигурации вдоль рубежа охраны и регистрации изменения этого поля при пересечении его нарушителем.

В проводноволновых системах сигнализации в качестве чувствительного элемента используют открытую антенну — двухпроводную линию, подвешенную над землей или размещенную на ограждении или над ограждением периметра. К одному концу антенны подключается УКВ-генератор, к другому — приемник. При пропускании радиоволны по чувствительному элементу вокруг проводов антенны образуется электромагнитное поле, формирующее объемную зону обнаружения, диаметр которой зависит от взаимного расположения проводников (обычно 0,5 — 3 м). Если в окрестности двух антенн появляется тело определенного объема с диэлектрической и/или магнитной проницаемостью, отличной от проницаемости свободного пространства, электромагнитное поле, воспринимаемое приемной антенной, искажается (изменяется его амплитуда и фаза). Это изменение детектируется и анализируется приемником. Если анализируемый сигнал превышает
пороговое значение, формируется сигнал тревоги. Таким образом, приборы такого типа могут быть настроены на срабатывание при появлении в зоне детекции человека (тела) определенной массы, исключая срабатывание на мелких животных или птиц.

Антенная система, в отличие от емкостных систем, не требует использования специальных изоляторов-переходников и допускает провисание проводов.
Проводноволновые системы не требовательны к типу заграждения и одинаково точно будут работать на бетонном заграждении или из стальной проволоки (с учетом, что провод должен быть установлен на выносной диэлектрической стойке). Система позволяет создавать зоны обнаружения, точно повторяющие изгибы защищаемого ограждения во всех плоскостях, обеспечивая равномерность зоны обнаружения (практически неизменное сечение) на участке, где провода линейной части равноудалены от поверхности земли и других предметов.

Корректная работа и отсутствие ложных срабатываний проводноволновых систем будет обеспечена, если:

• Высота травяного и снежного покрова в зоне обнаружения не более 1 метра;
• Скорость ветра менее 20 км/ч;
• Интенсивность атмосферных осадков в виде дождя менее 40 мм/ч, снега — менее 10 мм/ч (в пересчете на воду), нарастающих до максимального значения за время не менее 2 мин;
• Расстояние до зоны проезда автотранспорта — не менее 2 метров, расстояние до пешеходной зоны высокой интенсивности — не менее 2 метров;
• Обязательное заземление системы.

Дальность обнаружения

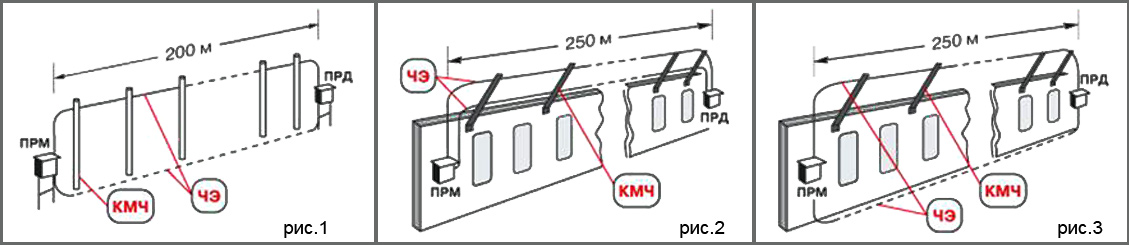

Варианты установки чувствительного элемента (ЧЭ) и формирования зоны обнаружения. Рис.1 — без ограждения (только столбики), Рис.2 — оба провода на ограждении, Рис.3 — один провод на ограждении, второй в земле.

Существует несколько вариантов установки чувствительных элементов проводноволновой системы защиты периметра, от этого зависит форма зоны обнаружения:

• Верхний провод антенны на ограждении (на высоте до 3 метров), нижний провод антенны находится в земле. В этом случае объемная зона обнаружения будет эллиптической формы, которая имеет ширину около 0,5 метра и высоту установки верхнего провода. Провода на ограждении должны устанавливаться на диэлектрических стойках и должны быть вынесены на расстояние 0,5-0,7 метров от ограждения.
• Оба провода находятся на ограждении. Форма зоны обнаружения будет иметь эллиптическую форму, высота которой будет равна расстоянию между проводами. Такой способ установки обычно используется для защиты от перелаза.
• Или оба провода антенны в земле. При укладке в грунт провода должны залегать на глубине 15-30 см, а для обеспечения формирования зоны обнаружения равной по высоте росту среднего человека (около 1,8 метров) расстояние между проводами антенны должно быть 2 -3 метра.

Есть вариант установки системы вообще без ограждения (Рис.1), в этом значительный плюс этой системы — ее можно использовать на протяженных участках периметра, в труднодоступных зонах (лесополоса, прилегающие водоемы, болотистые участки), на участках со сложным рельефом и перепадом высот (холмы, овраги), на крышах прилегающих зданий и т.д.

Преимущества

• Низкая цена.
• Подходят для защиты сложных по конфигурации периметров, имеющих углы, перепады высот, разрывы и т.д.
• Можно использовать вообще без ограждения там, где ограждения установить невозможно.
• Можно использовать «козырьковый» вариант установки для защиты от перелаза или установку в грунт для скрытой защиты.
• Не требует высокой квалификации для монтажа и настройки.
• Не реагируют на погодные условия (ветер, иней, обледенение), засветку солнцем, внезапные сильные звуки, небольших животных или птиц, а также на электромагнитное излучение.
• Детекция нарушителя на подходе к периметру, т.е. до контакта с ограждением

Недостатки

• Для использования вариантов защиты всех, кроме «козырькового», требуется укладка нижнего провода антенны в грунт, а это значит проведение земляных работ, если периметр имеет большую протяженность, это приводит к дополнительным затратам.
• В зоне обнаружение не должно быть качающихся веток деревьев и кустов.
• Сложно защитить распашные или раздвижные ворота.
• Для установки на металлические и железобетонные заграждения, необходимо использование диэлектрических кронштейнов. В некоторых случаях необходима установка в грунт.
• Для некоторых производителей, большим недостатком является специфическое обслуживание. Необходимо регулярное обслуживание, предусматривающее контроль за травяным и снежным покровом. Высота травяного и снежного покрова в зоне обнаружения не более 1 метра, при превышении необходимо косить траву и убирать снег.
• Проводноволновые системы не позволяют отслеживать перемещения нарушителя в отличие от радарных систем
• Проводноволновые системы не позволяют отслеживать перемещения нарушителя в отличии от радарных систем

Преимуществом проводноволновых системы является низкая цена оборудования, а недостатком высокая цена на монтажные работы.

• Газон-24 — цена 104 270 рублей
• Параллель-500 — цена 60 200 рублей
• Импульс-12К — цена 16 000 рублей
• Трезор-Р — цена 112 900 рублей

Емкостные системы защиты периметра

Емкостные системы тоже проводные, т.е. чувствительный элемент системы это провод типа электрод. Емкостные системы сигнализации относятся к приборам, контролирующим параметры электрической линии (емкость, индуктивность, проводимость). В них используется эффект изменения характеристик электрического поля антенного устройства относительно земли. При приближении или прикосновении
нарушителя к ограждению объекта система фиксирует изменения электрической емкости антенного устройства и формирует сигнал тревоги.

Антенна емкостной системы представляет собой один или несколько металлических электродов, укрепленных на изоляторах вдоль всего ограждения периметра. В качестве чувствительного элемента может использоваться сетчатое, решетчатое или проводное полотно. В общем случае антенна представляет собой один или несколько проводов (или сварную решетку), укрепленных на изоляторах вдоль ограды в виде «козырька». Внешний вид и конструкция «козырька» при соответствующем дизайне не ухудшает облик здания или ограды. Такие конструкции антенн наиболее эффективны при их использовании на объектах, оборудованных прочными жесткими оградами (железобетонные плиты, кирпичные стены сварные металлические панели и т.д.).

Емкостные системы являются наследием инженерной школы СССР, в восьмидесятых годах они устанавливались на режимных объектах десятками тысяч. Не то чтобы это большое достижение в условиях отсутствия конкуренции, но все-таки.

Емкостные системы целесообразно применять на периметрах со сложной конфигурацией и рельефом. Чувствительный элемент допускает изгибы в вертикальной и горизонтальной плоскостях, что позволяет отслеживать рельеф местности и изменение высоты заграждения.

Преимуществом емкостных систем будет и то, что их можно применять над воротами, даже в том случае если над воротами проведены крупногабаритные в технологические трубопроводы, что исключает возможность использовать лучевые извещатели.

Обязательным условием надежной работы емкостной системы охраны является отсутствие растительности (деревьев, высоких кустов) в непосредственной близости от электродов антенны.

К преимуществам емкостных средств относится то, что они не имеют мертвых зон и обладают стабильной высокой чувствительностью, при этом зона обнаружения регулируется и может быть очень узкой. Конфигурация зоны обнаружения определяется методом крепления электродов. При установке основного электрода вдоль верхнего торца ограды система эффективно регистрирует лишь попытки перелаза. Если электроды смонтированы вдоль средней линии ограждения, то система срабатывает уже при приближении нарушителя к периметру.

Преимущества

• Емкостная система подходит для протяженных периметров, любой конфигурации, допускает изгибы, повороты, перепады высот и т.д.
• Стабильная высокая чувствительность и возможность ее регулировки в широком диапазоне — от регистрации датчиком приближения нарушителя к заграждению до срабатывания при его касании в изолирующих перчатках;
• Высокая помехоустойчивость, даже в условиях размещения сигнального заграждения в непосредственной близости от железнодорожных или автомобильных магистралей;
• Устойчивая работа в условиях дождя, тумана, снегопада, наличие грозозащиты; возможность осуществления дистанционного контроля работоспособности.
• Подходит для охраны ворот и калиток.

Недостатки

• Трудоемкий, а значит дорогой процесс монтажа. Протягивание кабеля, установка диэлектрических стоек, изоляторов и т.д. требует опыта и точного следования проекту.
• Обязательно нужно разрабатывать проектную документацию, так как даже незначительные ошибки могут похерить работу всей системы.
• Ограждение должно быть устойчивым, т.е. повышенные требования к исполнению ограждения. В идеале это ограждения из бетона или кирпича.
• Не допускается примыкание к ограждению, оснащенному емкостной системой охраны деревьев и кустарников.
• Существенный недостаток емкостных систем формирование ложной тревоги при быстрых изменениях климатических условий.
• Не защищает от подкопа
• Для работы системы необходимо наличие качественного заземления , с сопротивлением не более 45 Ом
• Необходимо качественное регулярное обслуживание не менее 2 раз в год, без которого система достаточно быстро становится неработоспособной.

Несмотря на относительно низкую цену емкостных систем, нужно не забывать, что минимум 50% стоимости оснащения периметра емкостными средствами обнаружения пойдет на изготовление и монтаж металлоконструкций антенной части (решеток, кронштейнов, изоляторов).

Магнитометрические системы защиты периметра

Магнитометрические системы охраны предназначены для выявления попыток несанкционированного проникновения на охраняемую территорию нарушителя с ферромагнитным снаряжением (такой себе гигантский металлодетектор промышленного масштаба).

Одно из свойств ферромагнетиков — способность изменять магнитное поле. Система фиксирует и анализирует локальные изменения постоянного магнитного поля Земли. Дополнительное поле не создается, за счет этого упомянутое средство является пассивным и не обнаруживается специальными приборами.

При этом значение имеет не только масса ферромагнитных предметов, но и близость их к системе. К ферромагнетикам, кроме железа (Fe), относятся кобальт (Co), никель (No1), редкоземельные металлы — гадолиний (Ca), тербий (Tb), диспрозий (Dy), гольмий (Но), эрбий (Ег) и их сплавы. Они используются в производстве аккумуляторов, специальных стекол, компьютеров, носителей памяти для современной компьютерной техники.

Чувствительный элемент магнитометрической системы представляет собой катушку индуктивности или распределенную вдоль зоны обнаружения кабельную линию, которая является петлевым индукционным контуром с дифференциальной структурой, образованным витками кабеля. Кабель укладывается в грунт на глубину 25. 50 см вдоль охраняемого рубежа в 1-3 траншеи.

Объектами обнаружения (нарушителями) в первую очередь являются транспортные средства или боевая техника. Во вторую, люди, имеющие при себе ферромагнетики (нож, пистолет, автомат, ручной инструмент), различные бытовые предметы (ключи, очки), различные ферромагнитные предметы в обуви, одежде.
Вследствие того, что работа магнитометрической системы построена на использовании характеристик магнитного поля, данный тип систем чувствителен к электромагнитным помехам. И вообще это довольно чувствительные системы, которые требуют точного проектирования.

Но если все возможные источники помех будут учтены при проектировании и магнитометрическая система будет проложена с условием отсутствия факторов, дающих помехи и ложные срабатывания, эта система может стать надежным, чувствительным и точным инструментом охраны периметра.

Преимущества

• Скрытая система установки: нарушитель не может визуально обнаружить защиту такого типа, а значит, не может предпринять что-то для обмана системы охраны;
• Пассивная система, низкое потребление энергии;
• Магнитометрическая система может быть оснащена автономным источником электропитания (аккумуляторная батарея) и радиопередатчиком для передачи сигнализационной информации по радиоканалу;
• При правильной установке точная и помехоустойчивая система;
• Не чувствительна к погодным условиям, климату, составу грунта, попаданию животных и птиц в зону обнаружения;
• Сверхнизкие эксплуатационные расходы, не требует обслуживания
• Может быть использована для обнаружения подводных и надводных плавательных средств

Недостатки

• Высокая чувствительность к электромагнитным помехам, практически ставит крест на большинстве возможных применений;
• Второй крест — невозможность обнаружения нарушителей предпринявших меры по удалению ферромагнитных предметов из своего снаряжения;
• Требует тщательного (читай дорогого) проектирования для исключения влияния помех;
• Высокие расходы на монтаж и установку;

Как показывает практика, эффективность магнитометрических систем очень высока в трех случаях:

• Когда возведение заграждений на рубеже охраны нецелесообразно или невозможно. Например, на склонах гор, заливных берегах рек и т.д., при интенсивной естественной и сезонной миграции животных через рубеж охраны;
• С целью маскировки рубежа охраны. Маскировка, как мы уже говорили, практически исключает противодействие.
• В сложных почвенно-геологических условиях, когда эффективность других средств охраны периметра резко снижается (например, болотистый грунт, зыбучие пески – для сейсмических систем).

Цены на магнитометрические системы предоставляются по запросу .

Сейсмоакустическая защита периметра

Преимущество сейсмоакустических датчиков в том, что они могут обнаружить злоумышленника еще до того момента как он приблизится к охраняемому периметру.

Круговая зона обнаружения сейсмоакустических датчиков

Датчики устанавливаются в грунт и остаются невидимы для нарушителя, а это означает, что злоумышленник не может как-либо воздействовать на эту систему, вывести ее из строя, замаскироваться и т.д. Да и в принципе как-либо подготовиться у злоумышленника возможности не будет, т.к. никаким образом узнать об установленной системе он не сможет.

Принцип работы

Сейсмоакустические датчики регистрируют упругие волны, созданные вибрацией или звуком. Акустическая энергия движется через землю, воздух и воду в виде упругих волн, исходящих от источника, и во время движения эти волны взаимодействуют с окружающей средой.

Когда активность регистрируется в охраняемой зоне, сейсмический датчик выдает сигнал, который обрабатывается в реальном времени с помощью искусственного интеллекта, определяющего, какой тип активности был зарегистрирован; ходьба или транспортное средство и включение сигнала тревоги в зависимости от уровня чувствительности.

Каждый источник звука имеет свою особенную уникальную сейсмоакустическую сигнатуру, по которой датчик идентифицирует этот источник. Это значит, что в зависимости от типа источника, система из сейсмоакустических датчиков и интеллектуального софта может их классифицировать, т.е. отличать вибрацию идущего человека от вибрации едущего автомобиля. Соответственно сигнал тревоги будет вам сообщать именно результат идентификации.

Сейсмоакустические системы могут детектировать:

• Беспилотники / самолеты
• Процесс копания
• Транспортные средства
• Человек
• Выстрелы

Проблема в том, что абсолютно все вокруг издает звук, мы не живем в сферическом вакууме, и выделить интересующий сигнал из бесконечного фона сигналов — это нетривиальная задача. Поэтому сейсмоакустические датчики обрабатывают огромный объем данных, требуют точной настройки и относятся к интеллектуальным системам.

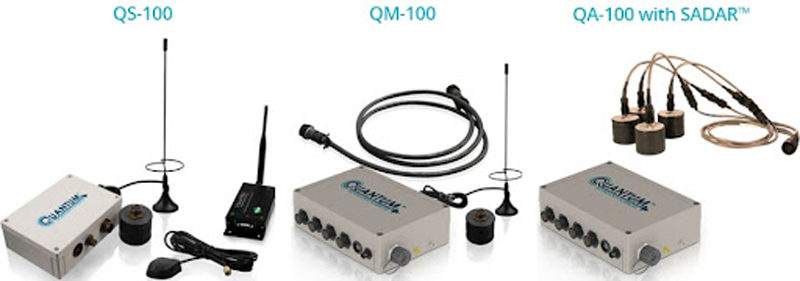

Анализаторы и сейсмоакустические датчики

Система состоит из датчиков или геофонов, которые углубляются в грунт до 0,5 метров в глубину, и на расстояние до 30 метров друг от друга. На каждые несколько датчиков (4-6-8, у разных производителей по-разному) требуется анализатор, который также заглубляется в грунт. Датчики последовательно соединены стандартной интерфейсной линией RS-485 или с помощью IP-сети.

Естественно точность работы датчиков зависит от почвы, в которой они размещены, плотный и однородный грунт предпочтительнее сухого и рыхлого. В виду особенностей работы такой системы понятно, что не стоит размещать ее вблизи от объектов, которые могут создавать сильный фоновый шум или могут быть идентифицированы системой как потенциальные тревоги, например, вблизи автострады или железнодорожного полотна.

Дальность обнаружения

Сейсмоакустические системы обладают широкой зоной обнаружения.

Преимущества

• Неконтактный вид систем защиты периметра, регистрируют нарушителя в контролируемой зоне ДО пересечения основного периметра и совершения нарушения.
• Скрытый монтаж, нарушитель не знает, что периметр защищен таким способом, а значит, не может что-то предпринять для обмана системы.
• Пассивный принцип действия чувствительных элементов исключает возможность его обнаружения по акустическим и электромагнитным полям.
• Можно использовать в различных сценариях для объектов разного назначения: территория частного дома, тюремный периметр, защита лесных угодий от браконьерства, поля для гольфа и т.д.
• Можно использовать без ограждений.
• Погодные условия не влияют на работу сейсмоакустических систем.
• Регистрируют широкий диапазон тревог: проход человека или группы людей в контролируемой зоне, проезд автотранспорта в контролируемой зоне, попытки подкопа, а также акустические тревоги — крик, разбитие стекла, выстрел и другие.
• Высокая вероятность по сравнению с другими средствами охраны обнаружения при перемещении нарушителя ползком или при попытке подкопа.
• При хорошем покрытии может отслеживать все перемещения нарушителя в режиме реального времени.

Недостатки

• Низкая точность обнаружения для любых объектов, не передвигающихся по земле. Например, дрон будет обнаружен как таковой, но конкретное место подлета определить будет невозможно.
• Трудоемкий процесс монтажа, для большого периметра потребуется специальная техника для рытья траншеи.
• Плотность грунта влияет на работу системы.
• Низкая помехозащищенность, система должна иметь очень хороший алгоритм обработки данных, чтобы быть эффективной, из этого следуют повышенные требования к качеству оборудования и размещению системы.
• Сложно масштабировать.
• Сильные порывы ветра могут вызывать перемещения корней деревьев и колебания почвы, которые могут приводить к ложным срабатываниям.
• Уменьшение чувствительности при промерзании грунта больше глубины установки чувствительного элемента.

Производители: Sensoguard , Rbtec , QTSI , Обзор-П , Комплекс НЦПО Ленинец

В целом, цены на решения сейсмоакустические решения находятся на высоком уровне по сравнению с большинством методов защиты периметра. Цена естественно зависит от протяженности периметра, но кроме протяженности, цены сильно зависят от производителя. В среднем на 1 километр периметра цена может составить от 2 до 6 миллионов рублей.

Однако, несмотря на то, что затраты на приобретение и установку выше, затраты на эксплуатацию и техническое обслуживание могут быть ниже благодаря подземной установке оборудования.

Несмотря на относительно высокие цены, последнее время наблюдается рост интереса к сейсмическим средствам охраны. Это связано с открывшимися возможностями извлечения информации из сейсмосигналов за счет применения мощных микропроцессоров и искусственного интеллекта для сейсмоакустического анализа данных. Все это позволяет добиться исключительно высокого уровня распознавания разнообразных угроз.
Качество современных сейсмоакустических систем это не качество датчика. Это качество алгоритма обработки данных.

Электрошоковая защита периметра

Электрошоковые системы относятся к активным системам защиты. ГОСТ 50940-96 допускает использование электрошоковых и защитных устройств (ЭШУ) в целях самообороны и защиты объектов гражданского и ведомственного назначения от несанкционированных проникновений. Как правило, такими системами оснащаются объекты с повышенными требованиями к периметральной защите (тюрьмы, опасные и секретные объекты).

Среди современных электрошоковых систем выделяют стационарные электрошоковые средства, в частности электрошоковое средство охраны периметра с функциями охранной сигнализации (выдача сигнала тревога по факту контакта нарушителя с двумя электродами электрошоковой системы или при обрыве минимум одного электрода).

Электроды ЭШУ, выполненные в виде нитей проволочного ограждения, являются одновременно и физическим препятствием для нарушителя, а ЭШУ с ограждением может быть включено в состав систем сигнализации. В стационарных ЭШУ контакт осуществляется по схеме «высоковольтный участок — нога — рука» или «высоковольтный участок — нога — нога».

Электрошоковая система должна использоваться с предупредительными табличками: «Стой! Опасная зона» и «Высокое напряжение», устанавливаемых на ограждении и в пределах видимости на расстоянии 25 — 50 м. Психологическое воздействие таких предупреждений на злоумышленников, знакомых с работой электричества на бытовом уровне, практически исключает попытки преодоления ограждения.

На тех, кому недостаточно предупреждения, в импульсном режиме оказывается электрошоковое воздействие. Замыкание двух соседних нитей проволоки ограждения ЭШУ нарушителем не ведет к судорожному сжатию нитей, а, напротив, приводит к срабатыванию рефлекса; и он немедленно отпускает нити и отскакивает от ограждения, испытав для начала шок, а потом конвульсивное подергивание мышц. Электрошоковые системы используются исключительно как дополнительный вид охраны периметра, а не основной.

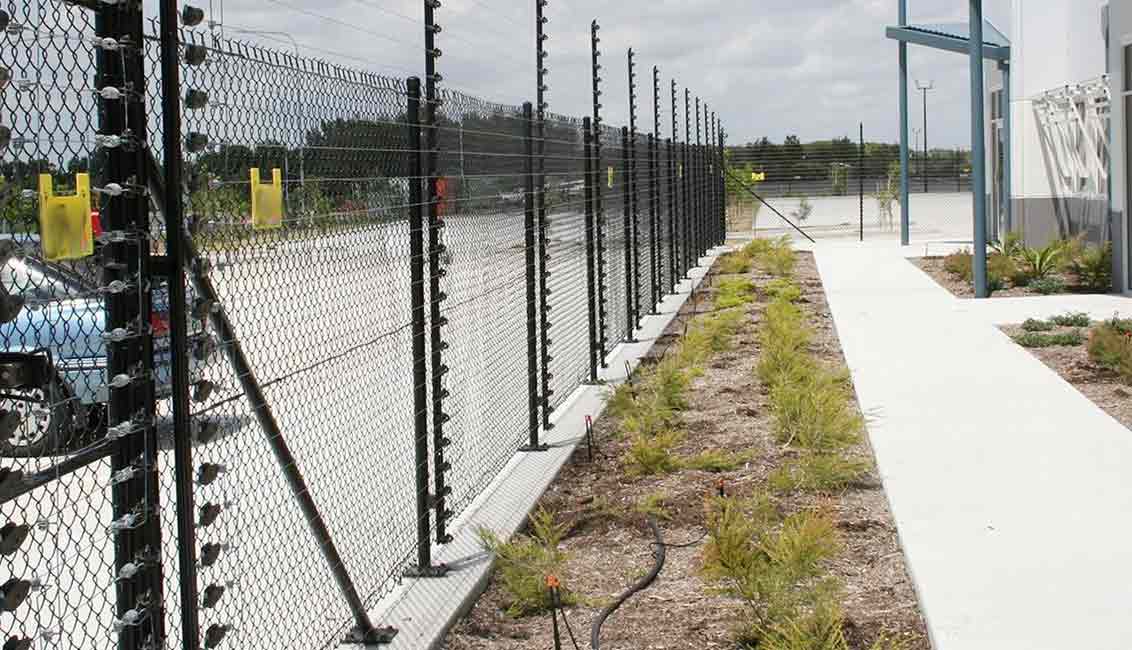

Конструктивно линейная часть устройства представляет собой проводное электризуемое заграждение различной конфигурации и может применяться:

• На заборах любого типа в виде козырька;
• По верху стен и крыш в виде козырька;
• Совместно с существующим забором в виде второго забора;
• Как отдельно стоящее ограждение.

Еще одна особенность электрошоковых систем — они не дают ложных срабатываний, т.е. каждая тревога это контакт либо с нарушителем, либо с крупным животным (замыкание электрода на землю или двух соседних электродов).

Все остальные потенциальные помехи для других систем (птицы, погодные явления, климатические явления, контакт веток с электродами и других предметов, высокая трава или снег) совершенно не оказывают влияния на электрошоковые ограждения.

Это весомая причина, почему электрошоковые системы имеет смысл выводить на пультовую охрану, которая активна, например, в ночное время, когда объект полностью под охраной. Но, в любом случае, одна электрошоковая система не может заменить полноценную систему охраны периметра.

Преимущества

• Не дают ложных срабатываний;
• Простота развертывания: нет сложных программируемых контроллеров или специальных проводных чувствительных элементов;
• В целом безопасно для здорового человека;
• Сверхнизкие эксплуатационные расходы, не требует регулярного технического обслуживания;
• Подходит для любого климата и ландшафта.

Недостатки

• Электрошоковую защита периметра достаточно легко преодолеть подкопом.

Цены на электрошоковые системы предоставляются компаниями по запросу .

Ответ на главный вопрос статьи: Как выбрать лучшую систему охраны периметра?

Большой обзор получился, но как обычно это у нас и бывает, все, что хотели написать, все равно не успели. Не написали об освещении периметра, об организации КПП и проездов для автотранспорта, об организации защиты акваторий, об организации защиты от дронов. С другой стороны, нужно же было оставить что-то для частных консультаций .

В финальной части статьи мы сформулируем несколько базовых принципов, которые стоит использовать при организации защиты периметра. Эти базовые принципы были выработаны нами за 15 лет проектирования, поставок оборудования, монтажа и обслуживания систем безопасности.

Не верьте производителям

Не потому что они плохие и все хотят вас обмануть (хотя есть и такие). Мир производителя это мир его продукта, продукты конкурентов априори хуже, вне зависимости от реального положения дел.

Есть очень иллюстративный пример как поставщик оборудования для очень статусных и стратегических объектов, на поверку оказался полной шляпой.
Речь идет о гидроакустическом устройстве охраны водных участков периметра Трал-М , которое предположительно установлено на резиденции президента РФ в Валдае и на парочке атомных электростанций , всего то.

Такие устройства используются для обнаружения мелких целей, пытающихся проникнуть на охраняемый объект — например, боевых пловцов. Информация попала в паблик после публикации на «Хабр» пользователь densneg заявил, что получил доступ к исходному коду ПО и предположительно секретным данным благодаря взлому производителя программного обеспечения.

Анализ программного кода, проведенный авторами статьи, позволяет предположить, что написан он дилетантами. Например, обнаружен участок кода, который в период с 5.00 до 5.30 утра, засылает в программное обеспечение рандомные данные, вместо реальных, полученных от оборудования. Т.е фактически система в это время была полностью неработоспособна.

Состав комплекта «Трал-М» — выносная часть, устанавливаемая в воде на подходах к охраняемым объектам, и аппаратная часть поста наблюдения.

Можно в этом месте сказать что-нибудь патетичное, типа — за державу обидно! А можно сделать более полезный вывод — никогда не верьте производителям оборудования и их дистрибьюторам.

• Даже высокая цена не показатель качества, «Трал-М» обходился своим заказчикам в миллионы рублей.
• Даже то, что система охраны используется на статусных объектах, не является показателем качества системы, «Трал-М» стоял на резиденции президента РФ в Валдае, куда уж статусней. А на поверку оказался полной шляпой.

Не экономьте на проектировании

От президента России давайте переключимся к президенту США Дональду Трампу и его знаменитой стене, которая на границе с Мексикой. Как и «Трал-М» стена знаменует фиаско, популистского подхода, к безопасности.

Вот так она выглядит сейчас, и тут есть пара важных выводов.

Знаменитая стена Трампа уже не торт

Во-первых, зря Трамп сэкономил на проектировщиках . Из-за муссонных дождей она начала разрушаться. При этом разрушенными оказались как раз те ворота, которые должны были защищать стену от подтоплений. Неловко вышло.

Во-вторых, даже стена из стали нуждается в обслуживании (особенно спроектированная с ошибками), в противном случае она в принципе перестанет оказывать сдерживающий эффект. Важность обслуживания подтверждает и то, что оно является одной из стратегий сдерживания преступности CPED .

Первое ключевое слово в охране периметра — «контроль»

Современные средства охраны позволяют не просто детектировать тревожный сигнал в какой-то географической точке, но и отслеживать нарушителя в режиме реального времени.

• Отслеживать до контакта с ограждением
• Отслеживать во время контакта с ограждением
• И отслеживать после контакта с ограждением

Понятно, что нарушитель, каждый шаг которого вы отслеживаете, будет моментально заблокирован и не сможет нанести никакого ущерба.

Наиболее важными системами позволяющими отслеживать нарушителя в режиме реального времени позволяют: Радары , камеры видеонаблюдения и тепловизоры .

Второе ключевое слово в охране периметра — «интеграция»

У любой системы охраны периметра есть недостатки. Недостатки эти можно и нужно устранить путем комбинирования технических средств обеспечивающих возможность обнаружения проникновения на основе различных физических принципов.

Хорошей комбинацией будет:

• Радары (радиолокация)
• Камеры видеонаблюдения (видимый спектр)
• Тепловизоры (инфракрасный спектр)

Практика эксплуатации показывает, что системы охраны, основанные на каком-либо одном физическом принципе обнаружения, не могут в полной мере обеспечить комплексную защиту ограждения периметра объекта от всех наиболее вероятных способов его преодоления нарушителем. Это является постулатом еще со времен СССР.

21 век требует не только комбинирования систем на основе различных физических принципов, но интегрированности (связности) их между собой. И именно от качества интеграции будет зависеть, насколько система будет качественно работать.

Основной задачей, которую решает процесс интеграции, является реализация алгоритма: событие, произошедшее в одной подсистеме, по заранее определённому правилу воздействует на другие подсистемы, вызывая их автоматическую реакцию, за счет этого снижается нагрузка на персонал и увеличивается уровень автоматизации и автономности.

Третье ключевое слово в охране периметра — «автономность»

Вспоминается анекдот про современное предприятие.
На современном предприятии должен быть только один человек и одна собака.
Зачем нужен человек: — Чтобы кормить собаку!
Зачем нужна собака: — Чтобы отгонять человека от оборудования!

Сорри, белковые братья, мы с вами слабое звено в схеме охраны периметра, потому что мы можем заболеть, забухать, влюбиться и уехать в Крым, обидеться на работодателя и начать у него воровать.

Из всего этого важно сделать правильный вывод, чем меньше людей задействовано в охране периметра, тем лучше будет работать ваша система. Т.е автоматизация и автономность всего и вся это путь к победе.

Например, при срабатывании системы охраны запускается автоматическое воспроизведение звукового сообщения через громкоговорители или включение освещения. Такие действия с вероятностью 99% отпугнут злоумышленников. И что самое главное такие сценарии не требуют вмешательств оператора. Что в свою очередь приведет к снижению фонда оплаты труда, что, как правило, является значительной постоянной статьей расходов.

Источник

ТИПОВЫЕ ПРОЕКТЫ. РАДИОВОЛНОВЫЕ ИЗВЕЩАТЕЛИ СЕРИИ ПРИЗМА
Радиоволновые извещатели серии «Призма-3-10» и «Призма-3-24»	Наименование проекта	Скачать в формате ‘pdf’	Скачать архив в формате ‘dwg’
Радиоволновые извещатели серии «Призма-2»	Наименование проекта	Скачать в формате ‘pdf’	Скачать архив в формате ‘dwg’
Радиоволновые извещатели серии «Призма-3/200»	Наименование проекта	Скачать в формате ‘pdf’	Скачать архив в формате ‘dwg’
ПРОВОДНОВОЛНОВЫЕ ИЗВЕЩАТЕЛИ СЕРИИ ИМПУЛЬС
Проводноволновые извещатели серии «Импульс-20»	Наименование проекта	Скачать в формате ‘pdf’	Скачать архив в формате ‘dwg’
