Zigbee-розетка Moes с 2 USB-портами для умного дома Tuya Smart: интеграция в Home Assistant
Продолжаем изучать устройства экосистемы Tuya Smart и сегодня рассмотрим Zigbee розетку — переходник, которая дополнительно оснащена парой USB портов. Выясним что она умеет, как ее можно использовать и интегрировать в альтернативную систему управления умным домом Home Assistant.
Содержание
Куплена в официальном магазине MOES на Aliexpress — цена на дату публикации $19.71
Параметры
- Протокол — Zigbee 3.0
- Рабочие напряжения — 100 — 240 В
- Максимальная мощность на напряжениях от 100 В — до 1600 Ватт 15А
- Максимальная мощность на напряжениях от 220 В — до 2200 Ватт 10А
- USB портов — 2, спаренные, суммарная мощность 10 Ватт

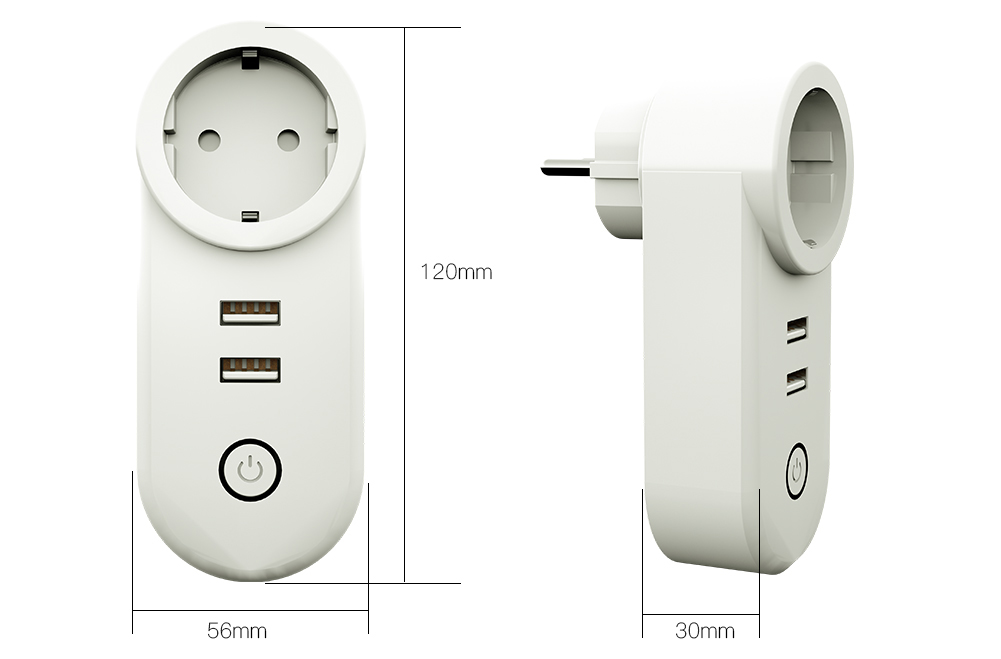

- Размер — 120х56х30мм
- Диапазон рабочих температур — -20 45 С
Поставка
Поставляется устройство в простой коробке из переработанного картона без каких либо опознавательных знаков. О характере содержимого сообщает лишь наклейка распечатанная на термопринтере, на которой указано что это умная розетка формата EU и ее основные параметры, правда несколько отличающиеся от тех что указано в инструкции.
Инструкция — на двух языках, английском и немецком из нее выясняется то максимальная мощность на нашем стандарте напряжений — все же 2,2 а не 1,6 КВт как указано на коробке. Думаю что ориентироваться нужно на нее, а не на наклейку.
Внешний вид
Устройство имеет довольно своеобразный вытянутый дизайн. Она достаточно узкая и не перекроет доступа к соседним розеткам при вертикальной установке, но если расположение вилки, по какой-то причине, требует горизонтального подключения — то могут возникнуть сложности.
Обратная сторона — тут ничего особо интересного нет, вилка стандарта Shchuko с толстыми контактами, и небольшая наклейка с параметрами устройства.
На фронтальной части корпуса расположены разъемы USB, их два, но по факту это один запараллеленный на два разъема выход, и 2 А, что дает 10 Ватт при напряжении 5 В — это суммарный максимальный ток.
Под ними находится единственный физический элемент управления — кнопка, короткое нажатие на нее — переключает состояние розетки. И в зависимости от него — кнопка будет подсвечиваться либо синим.
Либо красным цветом. Яркость небольшая, ночью особенно не отсвечивает и не мешает. Зато дает визуальную возможность понять, включено или выключено питание.
Tuya Smart
Устройство переходит в режим сопряжения автоматически после первого включения, вручную он включается долгим удержанием кнопки управления.
Для работы — розетке нужен zigbee шлюз, любой, совместимый с экосистемой Tuya Smart. Запускаем его плагин, и нажимаем добавить устройство. Через несколько секунд на экране обнаружения появится розетка, но в виде выключателя.
Многообразие устройств Tuya столь велико, что даже базовое приложение может некорректно отображать картинку, как в этом случае. Но суть выключателя и розетки идентична, они оба могут включаться и выключаться. Обнаруженное устройство появится в списке своего шлюза и общем списке Tuya Smart.
Скажу честно, я рассчитывал, и чуть дальше покажу почему, что тут будет раздельное управление розеткой и USB. Но — выключатель тут только один и он рубит и USB и 220. Кроме кнопки тут еще есть меню таймеров.
Таймеры можно ставить как разовые так и периодические — по выбранным дням недели и времени, действие включать или выключать, выбирается, так же есть возможность написать заметку, чтобы не забыть для чего нужен этот таймер.
Автоматизации
С автоматизациями все стандартно как для устройств этой экосистемы — розетка может служить как триггером в этом случае автоматизация сработает по переходу розетки в указанное состояние, так и условием — когда при сработке триггера будет проверятся в каком состоянии находится розетка.
И естественно действием автоматизации — когда при сработке триггера розетка может быть включена, выключена либо изменить свое состояние на противоположное.
Google Home
Аккаунт Tuya Smart взаимодействует с системой Google Home, и после разового подключения, устройства Tuya будут автоматически пробрасываться в Google. На работу устройства в самой Tuya это никак не сказывается — управление параллельно и одновременно. Герой обзора — не исключение, розетка появилась в списке устройств и может управляться при помощи Google Assistant.
zigbee2mqtt
Еще до покупки я удостоверился что эта розетка, причем не просто Tuya а именно от Moes — поддерживается в zigbee2mqtt. На странице устройства указано что у нее есть 2 свича, очевидно для основного — силового разъема и для USB. Поэтому я и рассчитывал что управление будет раздельным.
Но в системе устройство определилось совсем не как розетка, а как реле. Точнее как контроллер для управления освещением. Номер модели тут оказался совсем другой, на странице проекта он соответствует реле от zemismart. В остальном — все корректно, устройство является роутером для zigbee сети.
На функциональность это не влияет, реле как и розетка и выключатель — умеет включаться и выключаться, что собственно и нужно. Кроме переключателя есть еще показание уровня качества сигнала.
Endpoint тут один — так что второму выключателю взяться тут негде.
Эти две сущности — свич и сенсор пробрасываются в Home Assistant, напомню свич управляет одновременно и розеткой и USB портами.
SLS Gateway
В рамках этого тестирования, розетка была добавлена в прошивку SLS шлюза — должна быть версия не старше 5 марта 2021 года
Подключение происходит без проблем, правда на дату обзора еще не хватает корректной картинки, хотя какую картинку поставить правильнее — еще вопрос.
В остальном все идентично zigbee2mqtt — роутер, один Endpoint, включить выключить и уровень сигнала.
Проброс в Home Assistant — отличается только информацией о версии прошивки — SLS вместо zigbee2mqtt.
USB Тест
Раз есть USB порты — нужно понять соответствует ли их мощность заявленной. Это даст понимание можно ли использовать эту розетку как управляемый источник питания.
По крайней мере 2А тянет без просадки по напряжению, как и указано в характеристиках.
Экспериментально удалось найти предел — это 2,34 А, чуть больше 12 Ватт, при которых напряжение соответствует норме и составляем 5,16 В, а при увеличении тока до 2,35 А — сразу идет резкая просадка до 4,71 В. Но для большинства USB нагрузок должно хватить

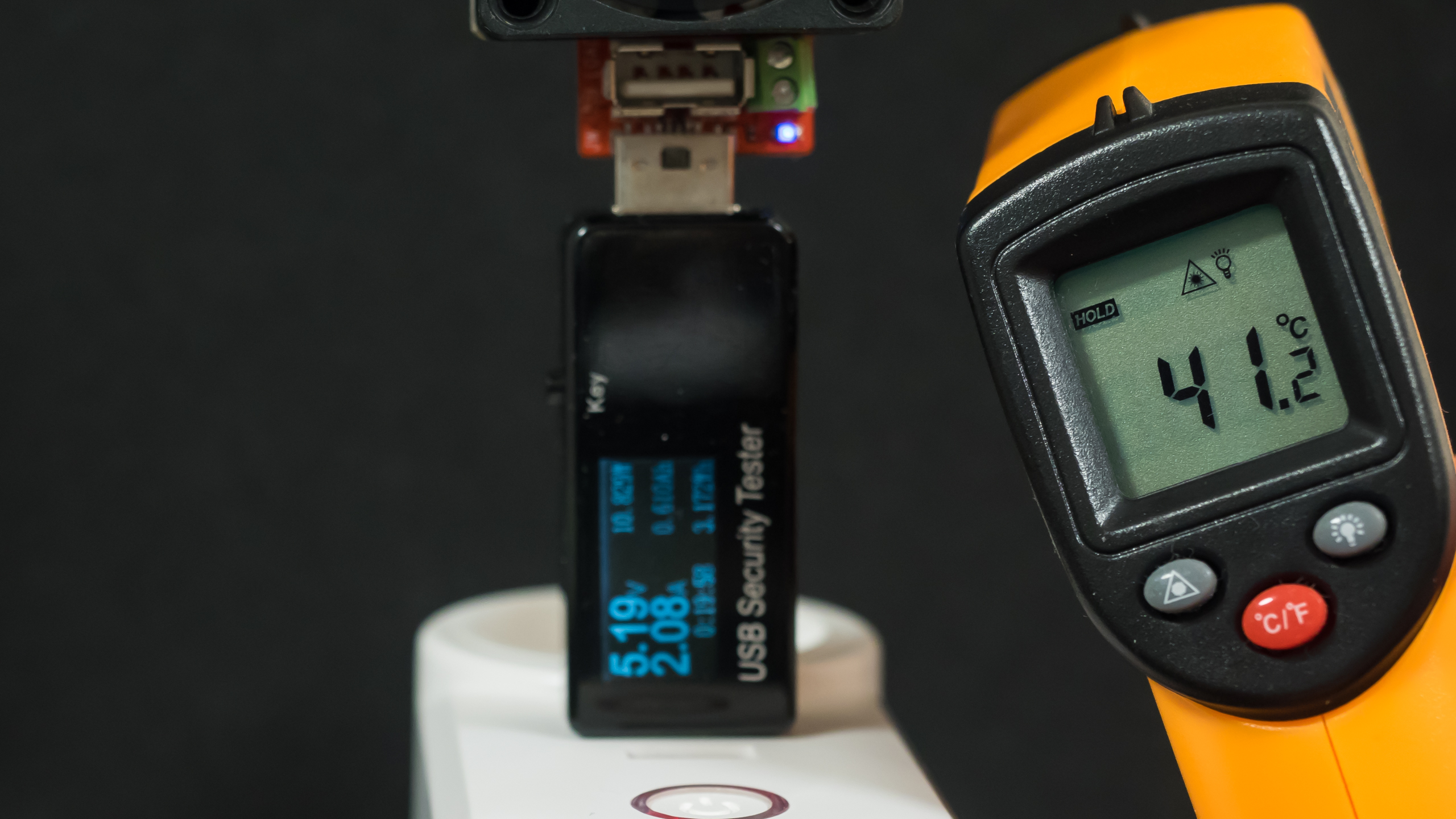

Второй вопрос — нагрева. Температура, ее я измерял прямо внутри USB разъема, через 12 минут после начала тестов, большую часть этого времени розетка работает на мощности более 10 Ватт и токе чуть более 2 А.
20 минут — розетка стала ощутимо теплее, температура на разъемах поднялась выше 40 градусов.
По истечении примерно получаса и дальше — температура стабилизировалась примерно на отметке в 45 градусов. Еще раз напомню — это температура на самом USB разъеме, корпус розетки — в районе 30 градусов. Полагаю что розетку вполне можно использовать для питания через USB нагрузок мощностью до 10 Ватт, но не больше, а лучше — меньше.
Разборка
Для полноты обзора осталось только разобрать розетку. Для этого нужно снять наклейку с задней стороны, которая скрывает под собой единственный саморез.
После этого корпус раскладывается на две половинки
Кроме самореза — он крепится на защелки, они достаточно тугие, так что для разборки придется приложить усилия, но при этом нужно быть аккуратным чтобы их не сломать.
Верхняя крышка устройства — тут ничего интересного нет, это просто кусок пластика.

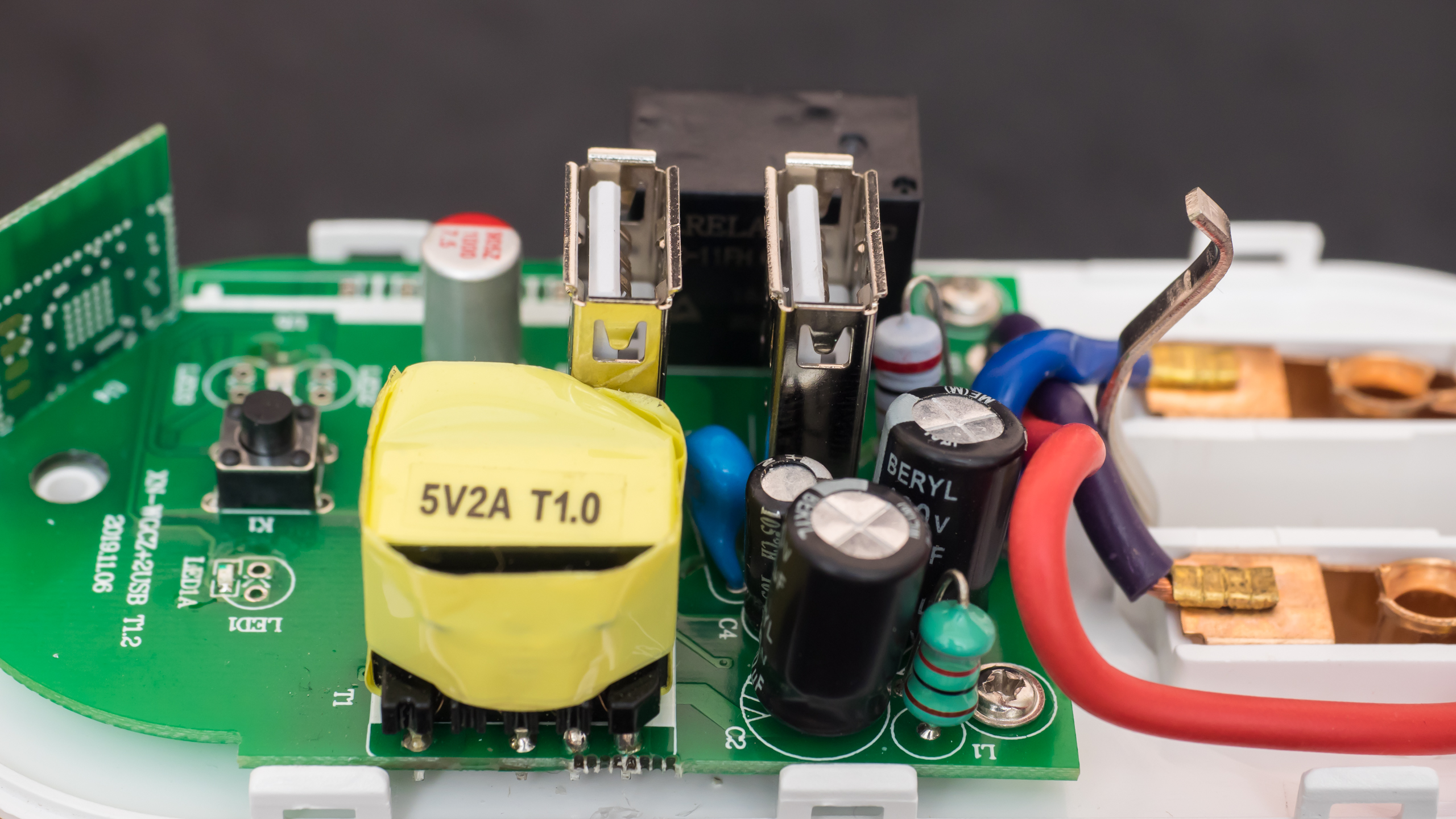

Реле тут физически только одно, так что какую прошивку не ставь — управление будет общее все равно. Видим трансформатор с указанием 5В 2 А. Контакты и провода силовой части достаточно массивные и, судя по виду — медные.
USB разъемы закрывают собой маркировку реле, единственное что удалось разобрать между ними — это только начало строк параметров — первая начинается с 18 А, вторая с 20 А.
А это по всей видимости zigbee модуль, для связи с розеткой. К сожалению подробностей для него я не нашел.
Видео версия обзора
Вывод
Честно говоря, мой кейс использования для этой розетки предполагал раздельное управление питанием и USB и то что они управляются вместе — внесло свои коррективы, устройство пока стоит без применения. Исходя из цены устройства — целесообразность его покупки под большим вопросом, мне кажется что для кейса управления USB нагрузкой проще купить zigbee розетку типа Blitzwolf BW SHP 13 c монитором энергопотребления и приличный USB блок питания.
Евророзетка с энергомонитором на 3680 Вт и интерфейсом Zigbee 3.0 для Tuya Smart, интеграция в Home Assistant
В этом обзоре мы с вами рассмотрим еще одно устройство для экосистемы Tuya Smart — управляемую розетку-накладку, с функцией энергомонитора, рассчитанную на нагрузки мощностью до 3680 Ватт. Особый интерес тут в весьма бюджетной стоимости устройства, а также интерфейсе — Zigbee 3.0, что наделяет девайс еще одной полезной функцией — роутера, устройства которое может передавать через себя данные от других участников сети, тем самым расширяя ее радиус и емкость, то есть количество одновременно подключенных узлов.
Содержание
Розетка из обзора на Aliexpress — цена на момент публикации от $11.30 за 1, до $101.05 за 10
Параметры
- Модель — Tuya TS0121
- Интерфейс — Zigbee 3.0
- Диапазон рабочих напряжений — 110-240 В
- Максимальный ток нагрузки — 16 А
- Мощность — до 3680 Ватт
- Материал корпуса — пластик
- Класс огнестойкости — V0, самозатухание в течении 10 секунд, без образования горящих капель
- Диапазон рабочих температур — -20 45С
- Базовое приложение — Tuya Smart / Smart life
- Размер — 50х50х84 мм
Поставка
Поставляется в картонной коробке без логотипа производителя с надписью смарт розетка. Нашлось указание интерфейса- zigbee, приложение управления Smart Life и совместимость с Amazon Alexa и Google Assistant. Кроме этого — на коробке была наклейка с указанием версии — 16 А, так как существует 10 А вариант.
Кроме самой розетки, в коробке нашлась еще небольшая инструкция. Ничего особенно полезного в ней нет, все что нужно дополнительно знать — для сброса в заводские установки нужно секунд на 5 зажать кнопку на боку.
Внешний вид
Устройство рассчитано на использование в европейских розетках Schuko с контактами для заземления. Соответственно на выходе точно такой же разъем, то есть это что-то вроде переходника.
Никаких опознавательных знаков или надписей на корпусе нет. Кроме разве что характерного вида кнопке, по которой и можно узнать устройство.
Вилки толстые, так и должно быть с учетом мощности более чем в 3,5 кВт. Легкого способа разобрать корпус — нет, только деструктивный, поэтому в этом случае — без разборки.
Перейдем к логической части обзора, напомню — для сброса розетки и перевода ее в режим сопряжения нужно нажать и удерживать кнопку на корпусе.
Подключение
Светодиод на кнопке начал мерцать — значит она готова подключится к zigbee координатору.
Начнем с родной системы управления — Tuya Smart. У меня имеется Ethernet — Zigbee шлюз от Moes, обзор на него я делал. К нему и буду подключать. В плагине выбираю добавление нового устройства и нажимаю на кнопку светодиод уже мерцает.
Примерно в течении минуты пройдет сопряжение, после чего останется выбрать имя и указать локацию для розетки и она появится в списке устройств.
Она будет видна не только в плагине управляющего шлюза, но и в общем списке устройств. Тут виден ее статус — включено или выключено им можно управлять. Но для доступа ко всем функциям — нужно перейти в плагин.
Большую часть окна плагина занимает иконка статуса включения и выключения. Внизу есть еще ряд маленьких кнопок, после включения — кнопка таймера, в которой есть целых 4 варианта установок — первый, это обратный отсчет.
Далее — имеется планировщик, позволяющий задать время и дни недели для включения и выключения устройства, режим циркуляции, то есть попеременного включения и выключения, с установкой начала и завершения и еще один интересный режим — случайного включения и выключения в заданный период, его можно использовать например для имитации присутствия людей.
Розетка имеет встроенный энергомонитор — который снимает показания текущей мощности, напряжения в сети и тока нагрузки. Строится график потребления за период. Но тут есть одна особенность, которую нужно знать — розетка имеет небольшой, в течении минуты, таймлаг обновления показаний, это связано с тем, что передаются они только по внешнему запросу.
Кое что интересное есть и в разделе настроек. Первое меню дает доступ к журналу срабатываний, а по остальным пунктам пройдемся подробнее.
Статус при восстановлении подачи питания — может быть всегда включено, всегда выключено и сохранение состояния, которое было перед отключением.
Режим работы светодиодного индикатора — скажу честно, это не работает. Индикатор всегда выключен, увидеть его работу можно только в режиме сопряжения.
А это эксклюзивчик — детский режим. При его активации, для того чтобы включить или выключить розетку с кнопки на корпусе — ее надо будет нажать 4 раза подряд, после этого режим блокировки отключается.
Розетка, через совместимый шлюз конечно, умеет работать с различными системами управления, такими как Google Home, Amazon Alexa, Samsung Smart Things и так далее.
Ну и моя личная рекомендация — всегда проверяйте нет ли обновлений для прошивок.
Автоматизации
В автоматизациях розетка умеет работать и в разделе ЕСЛИ и в разделе ТОГДА, то есть служить и триггером и действием. Причем в качестве триггера у нее довольно много условий, начиная от статуса реле розетки — включено или выключено.
До показаний энергомонитора — где можно ставить одно из условий — больше, меньше или равно, для значений по току, напряжению и мощности. Например отключать розетку при падении или наоборот возрастании напряжения или мощности.
В разделе действий — все проще, как и другие подобные устройства, реле, выключатели — розетку можно включить, выключить или переключить состояние.
Google Home
Из перечисленных в списке поддерживаемых систем, у меня есть Google Home. Взаимодействие происходит на уровне аккаунтов, для этого нужно перейти в режим добавления в дом, тут выбираем настроить устройство. Далее идем в меню устройство совместимое с сервисами и в длиннющем списке систем подключаем необходимый аккаунт — например Tuya Smart.
После этого, все совместимые устройства, подключенные на базовый аккаунт — будут автоматически появляться в Google Home. Тут все просто — можно включать и выключать, в том числе и через голосовой ассистент.
Работа розетки
К сожалению эту часть нельзя показать в виде фото и текста, поэтому оставлю ссылку, которая переходит сразу на ту часть видео обзора, где показано следующее:
Звук срабатывания реле розетки.
Работу детской блокировки
Работу режимов восстановления состояния.
Скорость реакции на включение и выключение из приложения.
Тайм лаг при обновлении показаний энергомонитора. Как было установлено — шлюз периодически опрашивает розетку и только тогда данные обновляются.
Энергомониторинг
Сравнение показаний розетки с бытовым энергомонитором. Слева — направо — без нагрузки, показания по напряжению совпадают.
Небольшая нагрузка — около 20 Ватт. Тут показания совпадают не идеально но все же очень близки.
Повышаю до 38 Ватт, и тут уже становится некоторое, так сказать отставание на розетке. Хотя пока можно списать на то, что монитор учитывает потребление и самой розетки.
Нагрузка почти в 900 Ватт при том что показания напряжения совпадают, а ток на розетке даже больше — мощность все же меньше. Если перемножить показания тока и напряжения — должно быть 874 а не 867 Ватт. На энергомониторе все в порядке.
На киловатте — такая же ситуация, показания по току и напряжению — практически идентичны, а мощность — аж на 11 Ватт меньше, хотя 219 Вольт умножить на 4,983 А — должно быть 1091 Ватт
Почти 2 Квт — и та же ситуация, все ок с напряжением и током — они почти идентичны, но расчет мощности некорректный. При таких показаниях она должна быть 1879 Ватт.
Zigbee2mqtt
Розетка поддерживается в zigbee2mqtt. Кто помнит мой обзор или имеет на хозяйстве Blitzwolf BW SHP-13 — герой обзора определяется точно так же, так как имеет тот же номер модели.
А именно — TS0121. Этот номер принадлежит нескольким разным устройствам, о двух мы уже знаем точно. Розетка, естественно, является роутером для zigbee сети
Вкладки Exposes у этих розеток тоже идентичны — есть включение и выключение, установка параметров поведения при восстановлении питания и 4 параметра для энергомонитора.
Тайм лаг при обновлении тут никуда не пропал — до минуты. Это нужно учитывать при использовании в автоматизациях. Кстати если использовать ее именно как энергомонитор, то данные будут точнее если сделать шаблонный сенсор, который будет перемножать напряжение на ток.
Как работают режимы поведения розетки при восстановлении питания — я показал в разделе Работа розетки. В зависимости от задач прямо тут выбирается нужный из трех.
Все эти параметры передаются в виде сущностей в Home Assistant — всего их 7, один свич и шесть сенсоров. Четыре — это показания энергомонитора, режим работы после восстановления питания и уровень сигнала.
SLS Gateway
Функциональность SLS Gateway показанная в обзоре работает на прошивках не старше чем от 23 апреля 2021 года.
Сопряжение — как обычно, шлюз в переводим в join, на розетке должен мерцать светодиод. Модель определяется корректно — картинка подходящая.
Кому интересно — параметры устройства из вкладки инфо. Под нее, автором прошивки для SLS шлюза создан отдельный конвертер, для максимальной совместимости и функционала.
В дополнение к тем параметрам что были в zigbee2mqtt и фирменной фишке SLS шлюза — lastseen, время последнего отклика от устройства, тут есть возможность активации детской блокировки и даже перенесено управление светодиодом. Но оно не работает даже в Tuya Smart. Так что у кого есть маленькие дети — в SLS вы сможете пользоваться блокировкой.
Помните я говорил про опрос розетки со стороны шлюза? Вот тут пока нужно делать тоже самое, при помощи штатного скрипта onemintimer, в этом примере ежеминутно обновляется мощность и актуальное состояние детской блокировки. При необходимости добавляем для других показаний.
А управлять блокировкой можно через mqtt — отправляя в топик устройства, субттопик set/child_lock — значения True для включение и False для отключения.
Аналогично, можно устанавливать и режим работы после восстановления питания, их напомню три. Правда обычно достаточно единоразово установить его прямо в интерфейсе шлюза, но вдруг кому-то понадобится менять его при помощи скажем автоматизаций
Все параметры в виде сущностей пробрасываются в Home Assistant через интеграцию mqtt. Соответственно один свич и аж 8 сенсоров.
Для тех кому актуальна функция детской блокировки, для обновления статуса которой нужно добавить опрос в ежеминутный скрипт, можно сделать вот такую автоматизацию — она будет отслеживать ее переход в состояние выключено.
После чего — будет публиковать в топик устройства команду на ее включение. Напомню — что после того как вы многократным нажатием на кнопку измените статус розетки, детская блокировка снимается.
Видео версия обзора
Вывод
В целом, с учетом своей цены и мощности, розетка оставила приятные впечатления. Главный недостаток — тайм лаг при обновлении показаний энергомонитора — это может послужить препятствием к использованию в некоторых автоматизациях, где используются эти показатели.
Сравнивая с функциональной копией — Blitzwolf BW SHP-13 — в герое обзора имеется дополнительная опция — детской блокировки, и более точные показания напряжения.
