CanBus-декодер Raise
Здесь собираю имеющуюся информацию по декодеру CAN-шины от производителя Raise. Имею в наличии модель для GM (Cobalt, Aveo, Cruze, R4). Ссылка на сайт производителя: http://www.szraise.com/gm-general-purpose-vehicle-system.html
Где купить?
Фотографии с отзывов на AliExpress. CAN-BOX декодер Raise.
На момент обнаружения этого лота стоимость была следующей:
- 615₽ — только кабель без CAN-декодера;
- 724₽— только CAN-декодер;
- 1260₽— весь комплект.
Помимо Cobalt и Ravon R4, коробочка по заверениям продавца совместима со следующими моделями:
- Chevrolet Trax 2014–2016;
- Chevrolet Cruze 2012–2016;
- Chevrolet Aveo (sonic) 2012–2016;
- Chevrolet Malibu 2013–2015;
- Buick Regal 2011–2013.
Описание
В комплекте с магнитолой AllWinner T3 (одноплатная, аналогичные встречаются на МТ/АС8227L с такими же CAN-коробочками) помимо данного декодера шел динамик (Speaker), который подключается к зеленому и фиолетовому проводам коробочки. Но звуки поворотников исходят непосредственно с зумера изнутри декодера. Внешний динамик по факту не используется.
На автомобиле Chevrolet Cobalt / Ravon R4 работает следующий функционал:
- Звуки поворотников;
- Звуки непристегнутого ремня;
- Звуки открытых дверей в движении;
- Звук сброса показаний одометра;
- Отображение температуры окружающей среды;
- Отображение настроек климата (подогрев сидений);
- Отображение статуса всех дверей + крышки багажника;
- Настройки автомобиля.
В скрытых настройках тип декодера указан Raise, протокол 57 GM(Raise) и скорость передачи данных 38400.
Обмен данными между декодером и MCU магнитолы идет по UART, на скорости указанной выше. При получении сообщений в лог-кате Android появляются строчки с тегом canbusAirInfo, CAN_AIR_NEW, AAAAAAAAAAAA, mGmCanbusCarInfo и содержащие в себе строки: can type=GM_RAISE, before airDataPortingFromMcu, GM_RAISE, Util.getCanType()=GM_RAISE, mCanbusInfo[1]=50:
На последовательную передачу данных так же указывает распиновка разъема подключения коробки к магнитоле: используется два пина с наименованиями RX и TX:
В магнитоле Wanqi/YUEHOO YH-605 на SoC AllWinner T3 работа с CAN-BUS декодером производится посредством MCU. Со стороны операционной системы имеем midwareService.apk, в котором линкуется нативная библиотека JniBoda:
Именно от неё отталкивается вся дальнейшая работа и с MCU, и с CAN декодером. Диалог идет по UART. Порт (видимо GPIO?) получается методом getUartPort класса Hardware_Platform:
К сожалению, Hardware_Platform не шибко поддался декомпиляции, но зато в нем есть интересность. Весь этот сервис разработан не только для магнитол для T3, но и для T8, rk3399. Судя по условию, мой экземпляр проходит по T3 и по версии API 27, а значит его внутреннее имя — T3O_MR1:
В com.hzbhd.midware.jni.JniBoda.JniBodaUtil описываются методы для работы с UART.
Внешний вид
Информация со стикера
P/N: GM-RZ-09
SW: VC0010
HW: GM-ND-0101
Ссылка в QR коде: http://weixin.qq.com/r/t0xpcb7EQuM9rfoS9xml
Китайские иероглифы осмысленно перевести не удалось.
8 ответов к «CanBus-декодер Raise»
А случаем не было противостояние для canbus hi world, ни где не могу найти, китайцы продавшие тупо дурку включают
Ravon R4. Руководство — часть 9
6-2 ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНАЯ СИСТЕМА
Информационно-развлекательная система
в а ш е го а вт о м о б и л я п р ед о с т а вл я ет
информационные и развлекательные
возможности с использованием самых
современных технологий.
Радиоприемник позволяет сохранить на
шести страницах до 36 фиксированных
настроек на станции FM- и AM-диапазонов,
в ы з ы в а е м ы х с п о м о щ ь ю к н о п о к
фиксированных настроек [1 — 6] для каждой
из шести страниц.
USB-плеер позволяет воспроизводить
записи с подключенных USB-накопителей и
плееров iPod®.
К входу для внешних устройств можно
п о д к л ю ч и т ь п о р т а т и в н ы й п л е е р и
п р о с л у ш и в а т ь з а п и с и ч е р е з
в ы с о к о к а ч е с т в е н н ы е д и н а м и к и
информационно-развлекательной системы.
Ц и ф р о в о й п р о ц е с с о р п р е д л а г а е т
пользователям ряд предустановленных
режимов эквалайзера для оптимизации
качества звука.
Тщ ат ел ь н о р а з р а б от а н н а я с и с т е м а
настройки, интеллектуальный дисплей и
многофункциональная ручка регулятор
позволяют легко выполнять настройки и
регулировки.
В разделе Обзор приводятся краткий
о б з о р ф у н к ц и й и н ф о р м а ц и о н н о —
развлекательной системы и описание
органов управление.
В разделе Управление объясняются
о с н о в н ы е о р г а н ы у п р а в л е н и я
и н ф о р м а ц и о н н о — р а з в л е к а т е л ь н о й
системы.
Изображения на дисплее могут отличаться
от приведенных в данном руководстве в
зависимости от настроек оборудования и
комплектации автомобиля.
Функция защиты от кражи
Информационно-развлекательная система
о с н а щ е н а э л е к т р о н н о й с и с т е м о й
безопасности для защиты от краж.
Информационно-развлекательная система
работает только в автомобиле, в который
она была впервые установлена, и не может
быть использована похитителями.
Установил ремокон и другую магнитолу

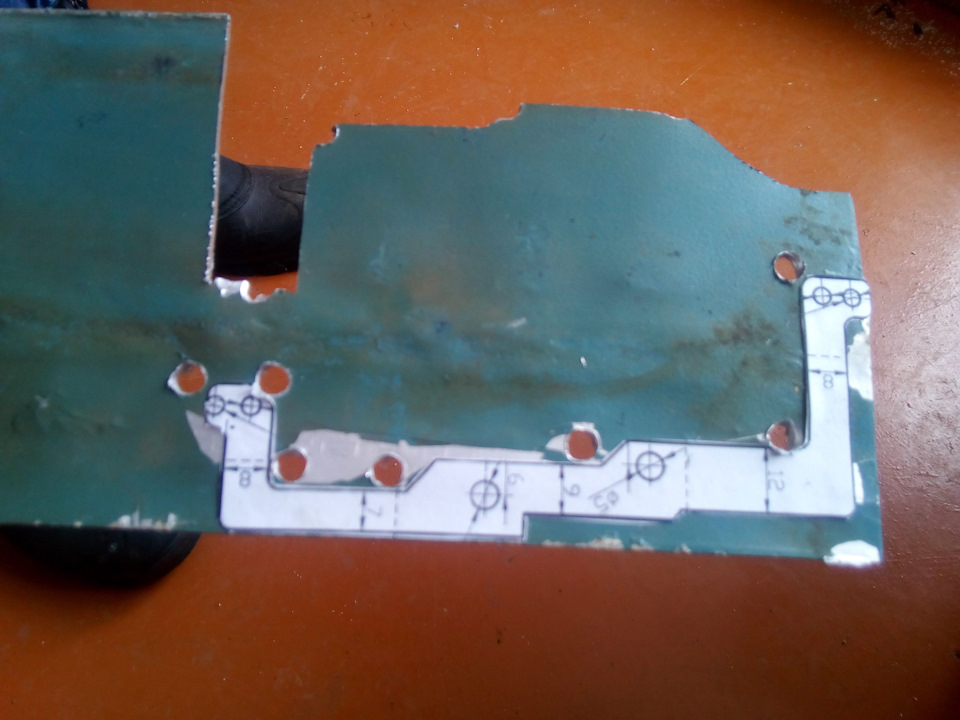

Всем привет! Итак в прошлой записи я снимал руль и обратил внимание на то, что в контактной колодке нет проводов под ремокон, а так же нет под него крепления. Имея уже опыт по прошлой машине решил снова все сделать. Итак для начала нужно сделать крепление, берем шаблон

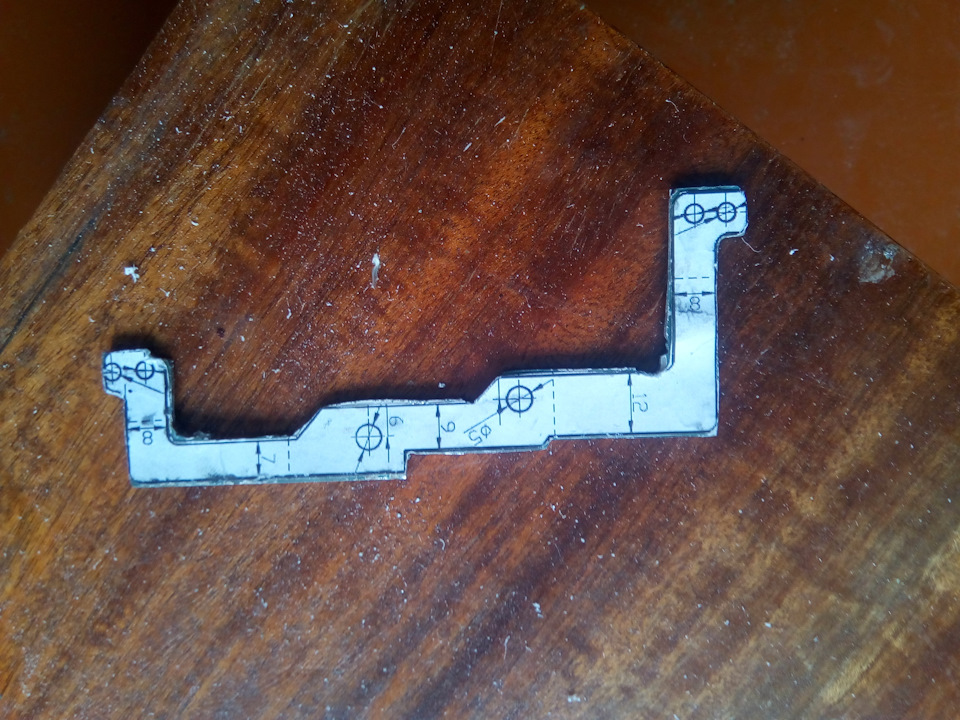

клеим его на алюминиевою пластину толщиной 2.5 или 3 мм.

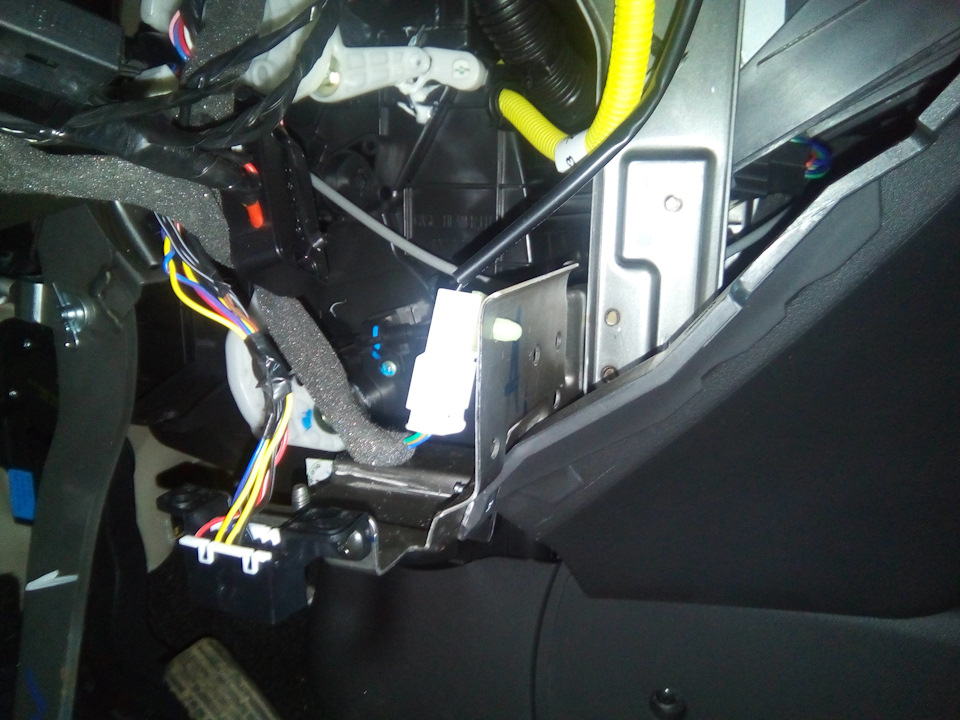

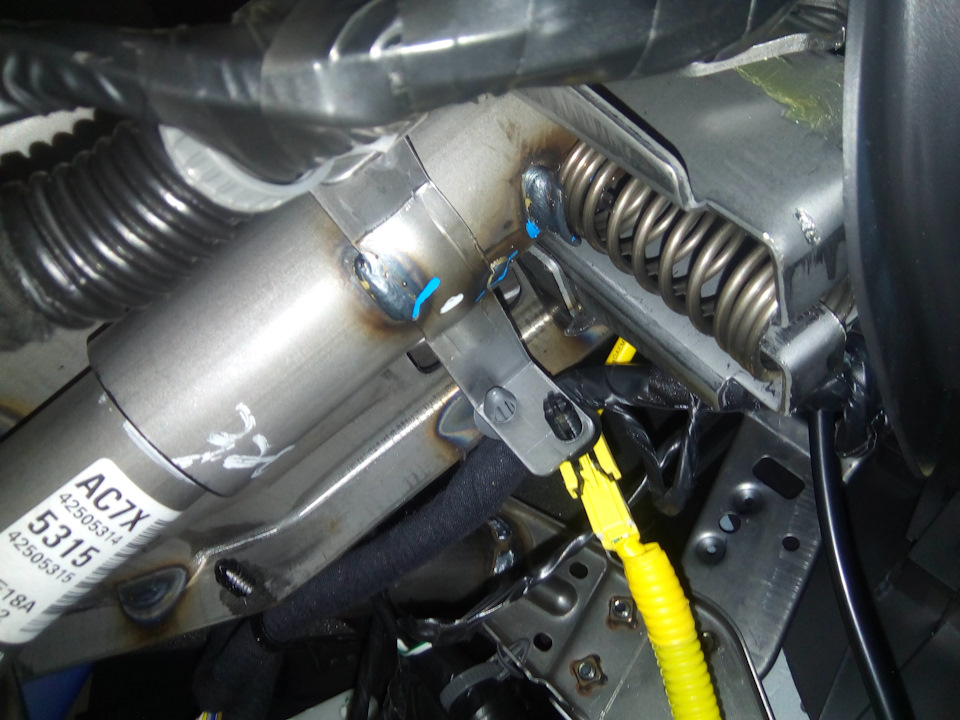

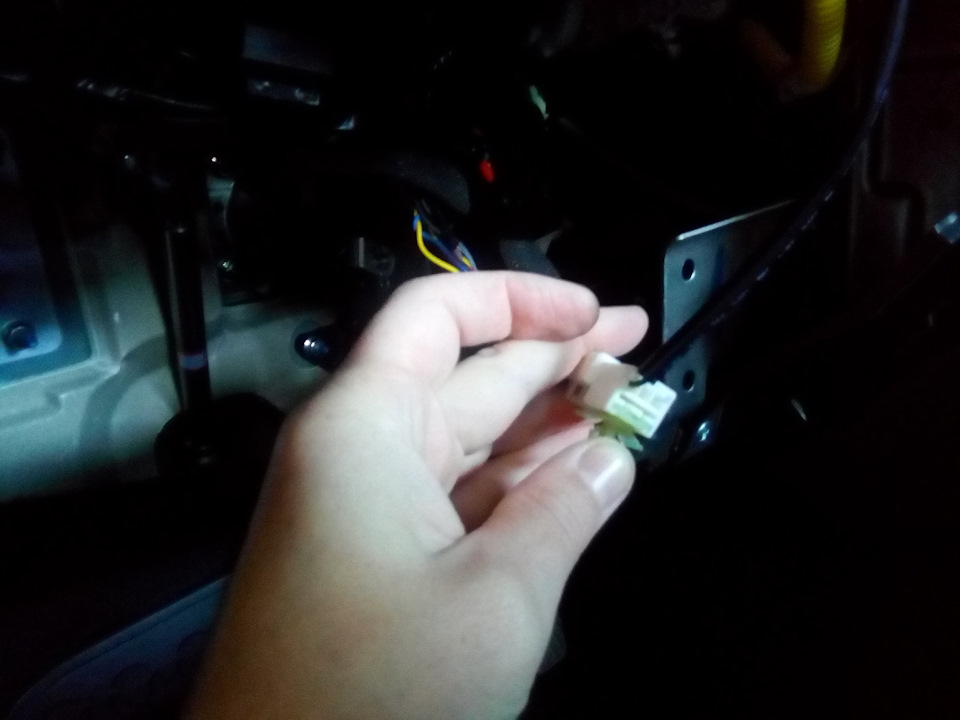

выпиливаем лобзиком и сгибаем в нужных местах. Сверлим отверстия и устанавливаем на руль. Еще нужно сделать контактную группу. Кому это сложно можете дальше пропустить и пойти в емекс и ли в другой магазин и заказать готовую контактную группу, взяв артикул с низу, ну а для остальных продолжу и так снимаем руль, далее снимаем накладку панели с левой стороны, что бы было лучше добраться до проводов, отсоединяем белый разъем

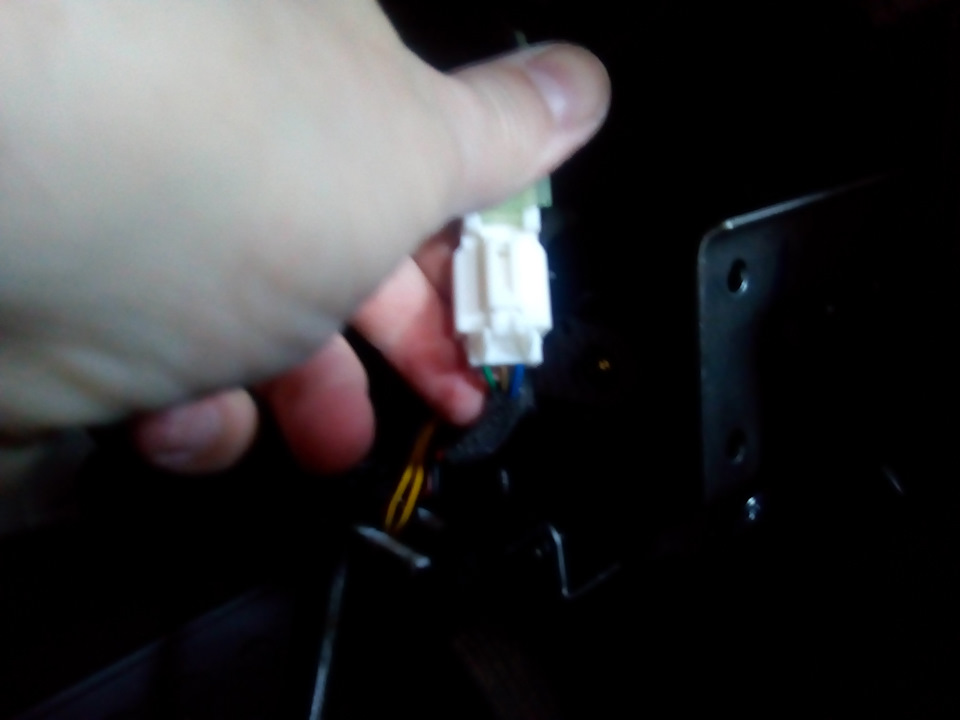

там три провода уходят в проводку автомобиля, а с контактной группы на эту колодку идет всего один провод — это провод на сигнал. Следующим делом разъединяем желтую фишку

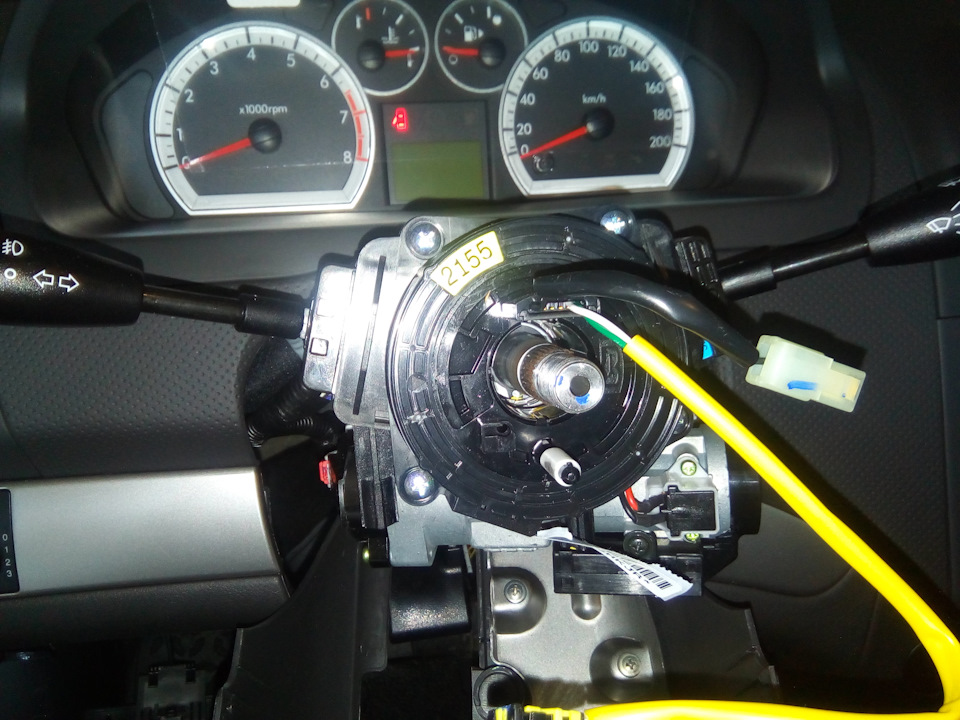

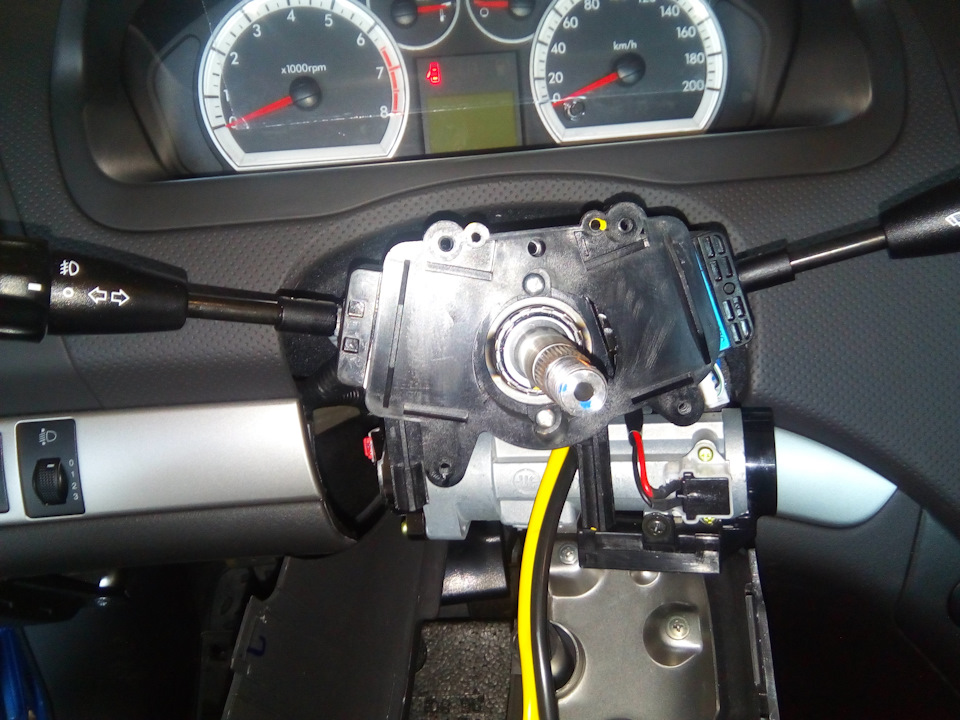

это подушка безопасности, очень сложно ее разъединять. Отсоединив фишки, откручиваем контактную группу 4 самореза,
берем контактную группу и идем домой к паяльнику.

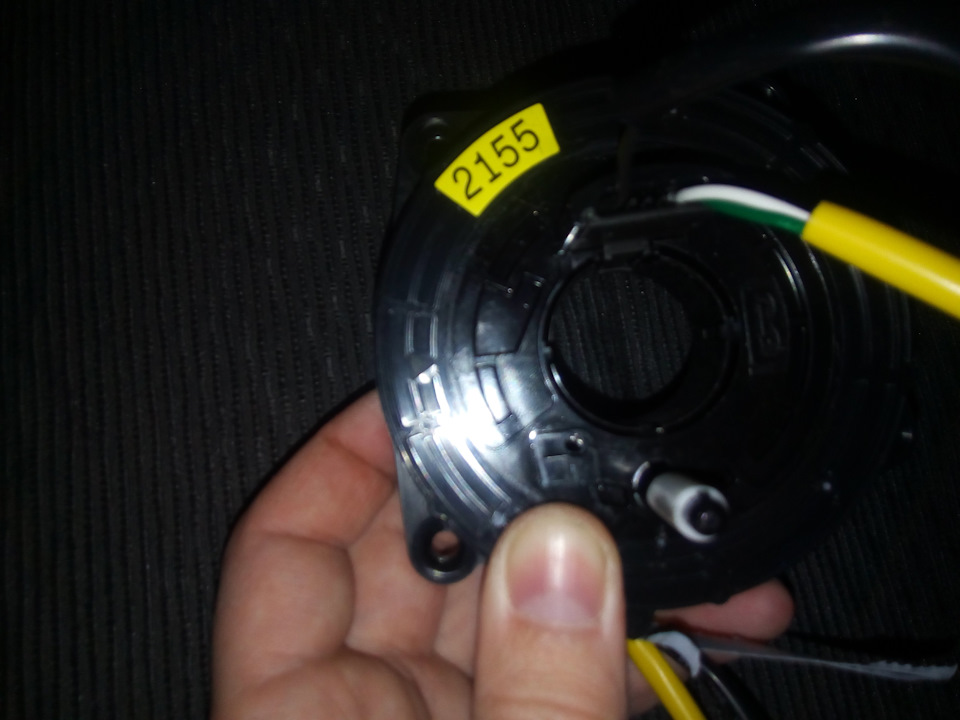

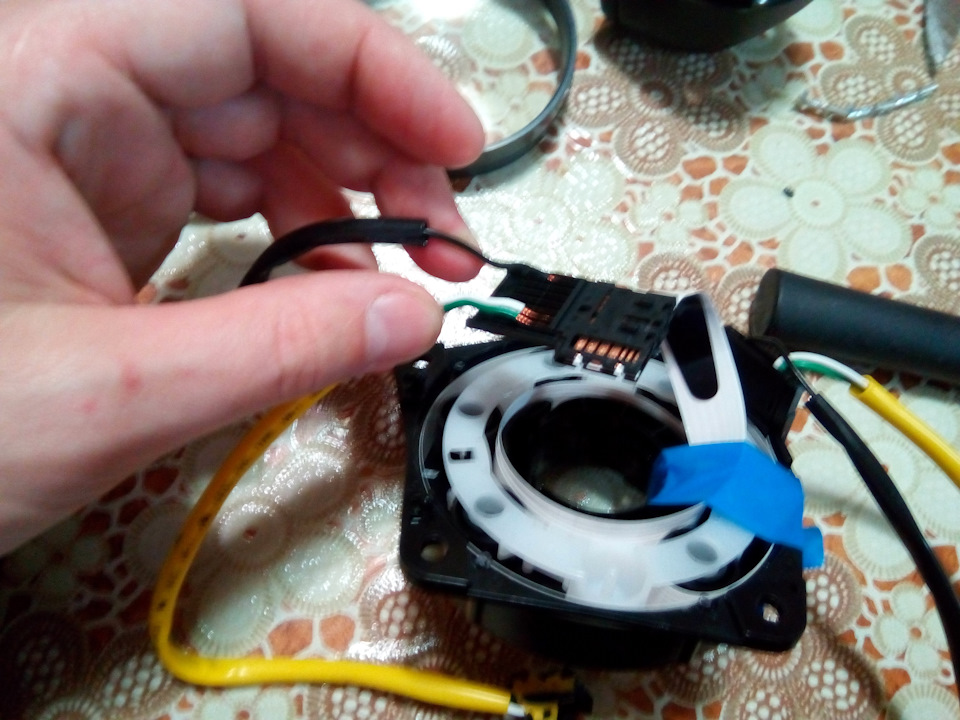

Разбираем контактную группу

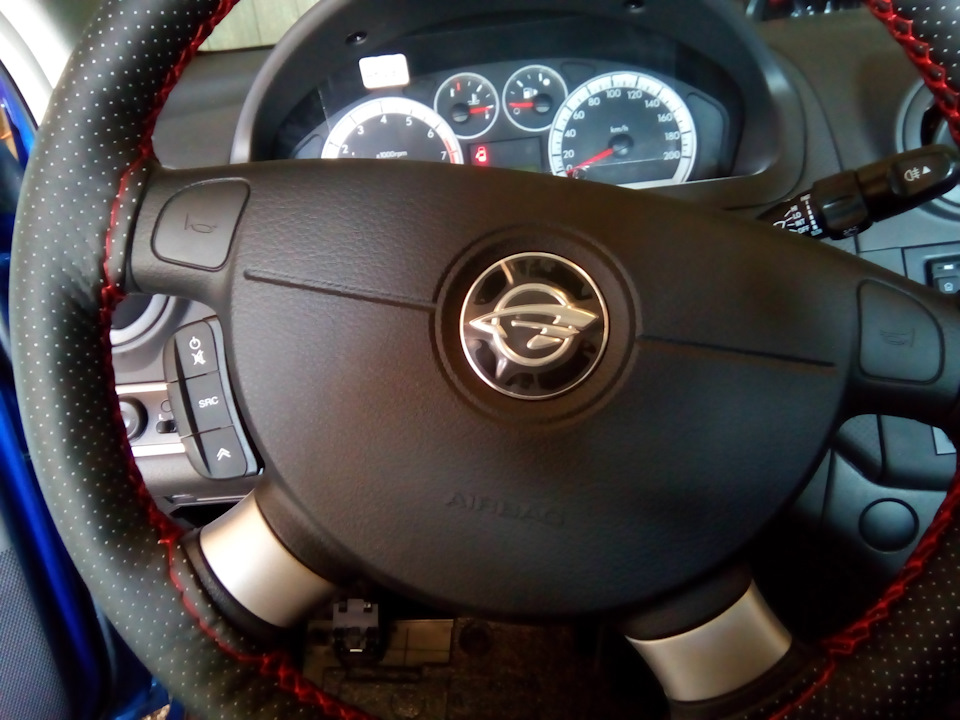

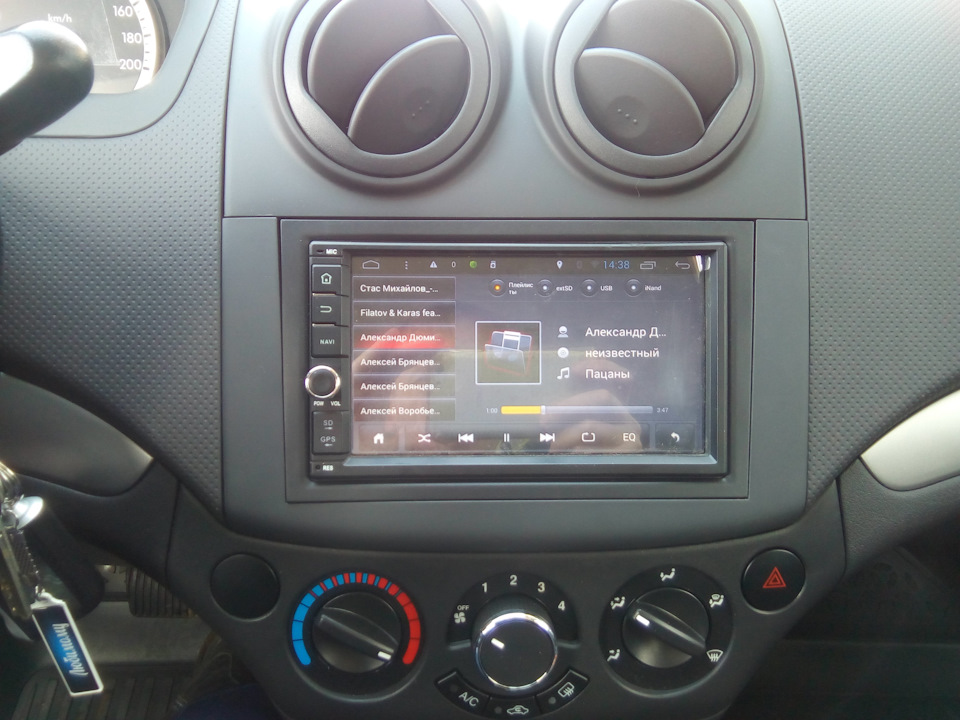

припаиваем провода и собираем все обратно, я задействовал все разъемы, буду ставить и второй ремокон. Хотелось бы обратить внимание на то, что контактное кольцо просто так крутить нельзя, а при съеме необходимо зафиксировать положение. Фотки делал, но куда то они пропали, будут вопросы объясню подробнее на пальцах. Конечный результат

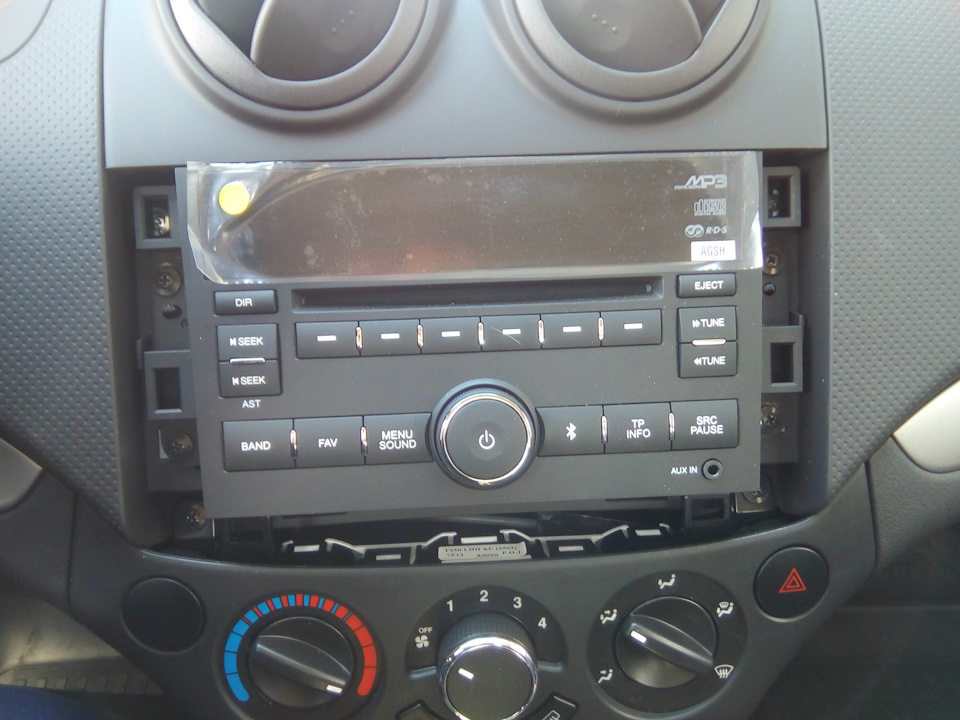

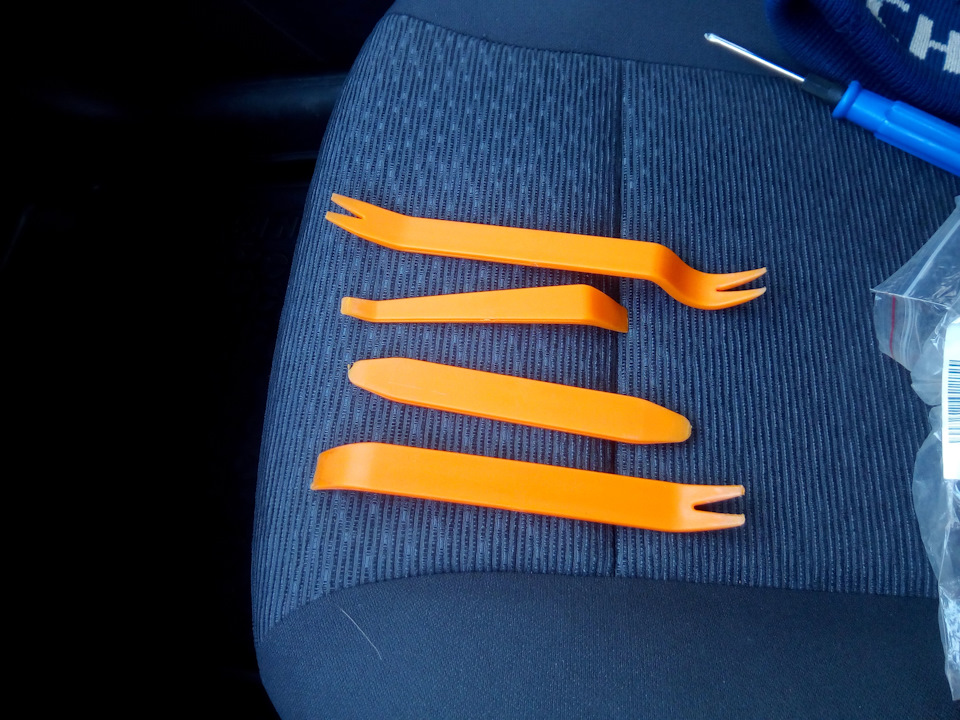

После продажи предыдущего авто у меня остался мафон, который я на нее ставил (запись не делал) а потом снял. Собственно в замене нет ничего сложного, берем в помощь спец приспособы и крестовую отвертку
. Снимаем накладку панели

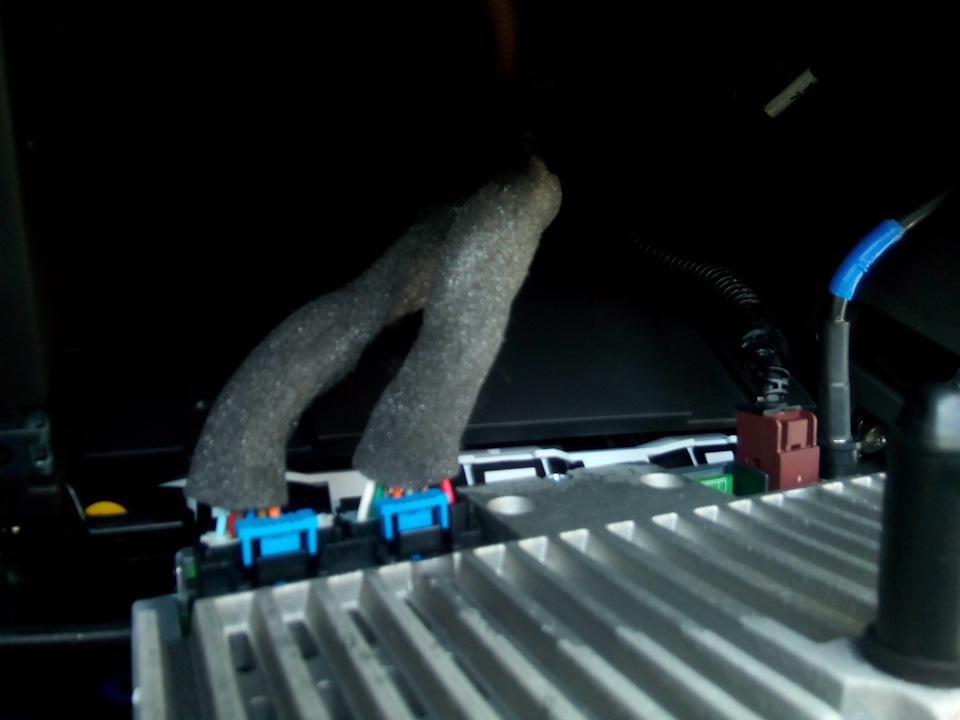

откручиваем четыре самореза и вынимаем мафон, отсоединяем разъемы

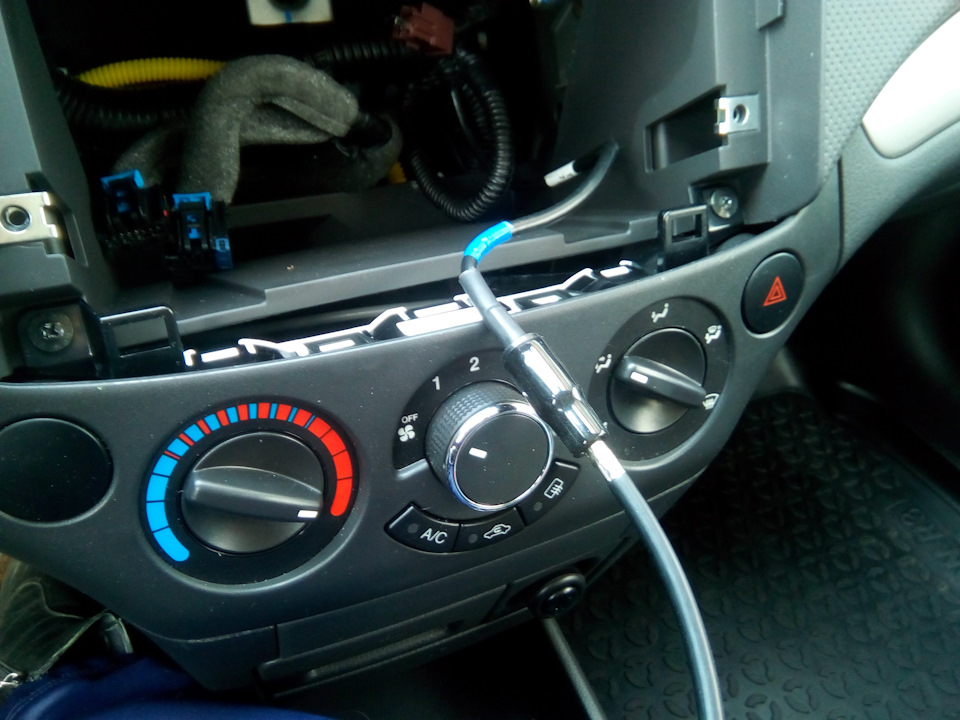

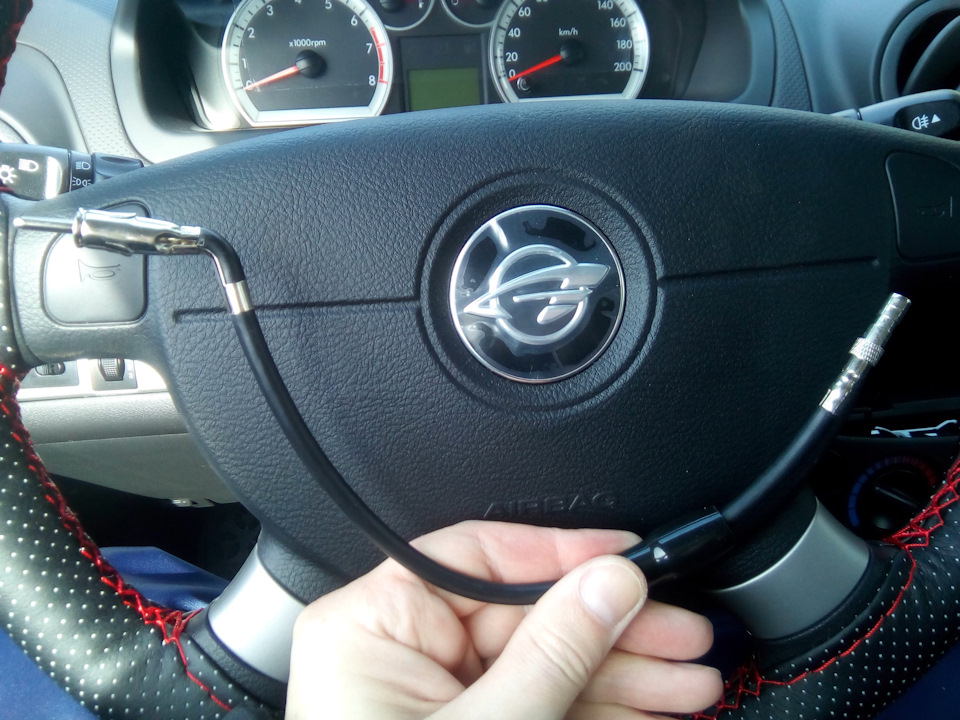

и можно приступать к установке иного головного устройства. Для установки нам понадобится переходные разъемы для антенны

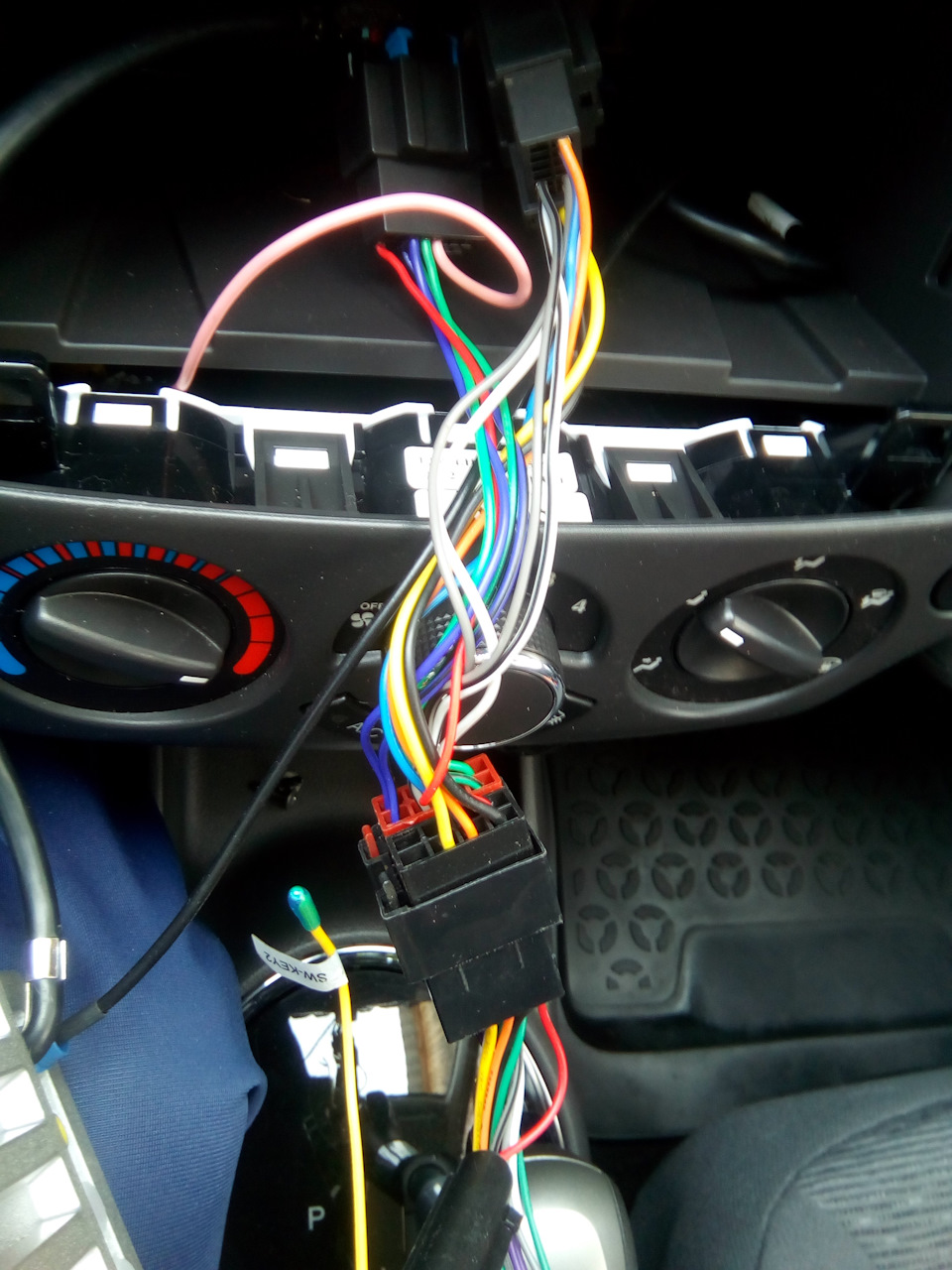

и исо разъемы, все соединяем
в том числе подключаем провода от ремакона, подключаем кабель для камеры заднего вида, протягиваем его под панель и ведем под левым коробом. Камеру ставить не стал, не хочу дырявить новый автомобиль, сейчас в пути камера, которая ставится в подсветку номера, как придет так установлю. Ставлю мафон на место, прикручиваю саморезы, устанавливаю накладку и все готово.
Вся описанная процедура у меня заняла 3 часа с перекурами.
Используемые артикулы:
Ремакон левый 96550711
Ремакон правый handsfree 96552853 (еще не купил)
Контактная группа 9638757(для одного ремокона — левого)
Контактная группа 96602902 (для 2-х ремоконов)
Переходная рамка ru.aliexpress.com/item/Hi…543f44babb78f3ca1b8d93a14
Камера заднего вида ru.aliexpress.com/item/Fa…=a2g0s.9042311.0.0.a1pygO
Адаптер для выведения флешки ru.aliexpress.com/item/20…=a2g0s.9042311.0.0.a1pygO
Переходная рамка для китайской магнитолы ru.aliexpress.com/item/Hi…elink_page_to=ITEM_DETAIL

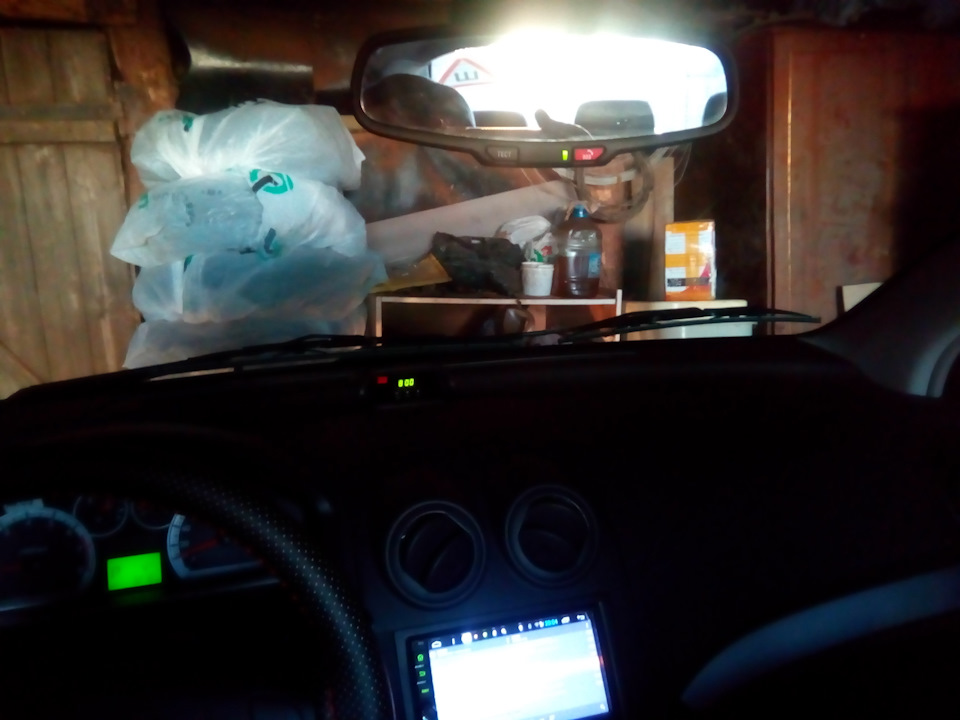

Да, к стати. Читал у кого то в БЖ, что после замены головы не работает Эра — Глонас, у меня все работает, лампа зеленая горит,
по экспериментировал нажал SOS мне ответили.
Как включить магнитолу от блока питания
Зачастую возиться с головными устройствами на Android проще в домашней обстановке. В машине помимо неудобства имеется ограничение по заряду АКБ, который магнитола щадить не станет. По сути, данную заметку делаю больше для самого себя же, ибо каждый раз забываю куда нужно подавать питание помимо силовых контактов самой магнитолы.
В случае моей магнитолы Wanqi AllWinner T3 (YUEHOO YH-605) ток потребления при напряжении 14 вольт не превышает одного ампера. При выборе блока питания учитывайте, чтобы он с запасом мог обеспечить мощность в 20Вт.
Магнитола Wanqi AllWinner T3 (YUEHOO YH-605) запитанная от блока питания 12В
Источник питания 12 вольт
Разумеется, нужен источник питания на 12+ вольт. Я использую зарядное устройство Вымпел-37, о котором рассказывал в другой статье. Помимо зарядки автомобильных АКБ он умеет работать в режиме блока питания:
Подойдет и условный iMax B6, с выставленным режимом Pb:
Напряжение можно выставлять любое, в диапазоне от 12 до 16 вольт. Головному устройству безразлично.
У многих наверняка дома валяется блок питания ATX от ПК, им так же прекрасно можно воспользоваться, благо линия 12В присутствует в компьютерах из коробки. Для его запуска потребуется замкнуть контакт PS-ON на землю:
Используем блок питания ATX для запуска Android магнитолы на столе.
Подключение магнитолы к блоку питания
Тут всё просто. На магнитолу необходимо подать непосредственно питание 12В с землей на основной разъем. У меня автомобиль Ravon (Chevrolet), потому разъем стандартный для GM и выглядит следующим образом:
Нас интересуют пины 38 — земля и 44 — 12В. Предлагаю использовать крокодильчики для накидывания прям внутрь разъема магнитолы, но тут уже как удобнее лично вам.
Но не всё так просто, магнитола хоть и получит своё напряжение, но включаться не в её планах. А всё потому, что она ждет 12В на аксессуарах (ACC). В случае магнитолы Wanqi AllWinner T3 (так же известная как YUEHOO YH-605) и моего автомобиля используется CAN-Bus декодер Raise. Потому магнитола получает сигнал о положении ключа в аксессуарах с него. Наша задача найти этот пин на разъеме CAN-декодера и подать на него 12В.
Распиновка разъема CAN-декодера Raise:
Нас интересует пин под номером 5 — ACC_IN. Находим его ответную часть на разъеме от магнитолы и прокидываем на него 12В с нашего блока питания. На фотографии ниже видно зеленый провод от красной клеммы к красному проводу на белом разъеме CAN-декодера:
При появлении напряжении на нём магнитола начинает запуск. При пропаже — отключится или уйдет в глубокий сон.
Итого: для запуска магнитолы дома на столе необходимо запитать непосредственно её от 12В, а так же подать 12В на ACC (аксессуары). Если магнитола с CAN-декодером, то находим аксессуары на нем, если нет — напрямую на основном разъеме магнитолы.
