Yatour или распайка штатной магнитолы под AUX
Доброго времени суток .
Вот и выдалось свободное время для моего первого поста.
Впору уже бы написать постов 10, но как этот бывает то руки не доходят, то просто нет желания.
Не так давно столкнулся с нелегким выбором прослушивания музыки через штатную магнитолу, на счет 2 диновой магнитолы думал уже не раз, но пока довольствуюсь тем что есть.
Стал задавать вопросы, советоваться с ребятами, мнения начали разниться, кому-то нужно чтобы кнопки на руле работали и еще + bluetooth, кому более менее хорошее кач-во звучания, об этом напишу чуть позже.
Ковырял много форумов именно по ятурам, залез на официальный сайт : www.yatour.ru/dmc?utm_sou…utm_term=yatour#m07-honda
Цены примерно вот в таком диапазоне : YT-M06 (USB, SD, AUX) — 3000т.р. ; YT-M07 (USB, SD, AUX, IPOD, IPHONE) — 4000т.р., цена прыгает в зависимости от продавца и региона от 2700 до 5200, и аппетитов как покупателя так и продавца.
И так, выбор был сделан в сторону ятура, пошел заказывать … меня осенило, что должны же быть каки-то альтернативы . Наткнулся на мануал : www.civic-russia.ru/forum…ио-входа-на-5d-2007-года/, и тут мне стало интересно чем же все таки они отличаются ?
Как оказалось распайкой AUXa занимался мой одноклубник .
Все … я завис …
С одной стороны порядочная экономия, с другой стороны функционал : AUX + USB + громкая связь + работающее управление под рукой. Выбор стало делать сложнее…
Поехал послушал кач-во звучания и AUXa и Ятура, даже со штатной головы и при штатных колонках мне удалось почувствовать разницу.
Описываю свое мнение и ощущение, у кого-то как это бывает, может быть иное.
Впаяный AUX vs Yatour.
1. Звучание . «В»AUX звучит намного лучше чем Ятур.
Ятур — звучит глухо и не совсем качественно, средние съедает.
«В»AUX — звучит громче, качественнее и выдает более менее приличное звучание.
( «В»AUX +1 балл )
2. Эргономика. «В»AUX легче спрятать, а это проблема если хочешь использовать весь функционал по полной.
Ятур довольно громоздкий если говорить о его использовании в подлокотнике, в бардачке все намного проще, но тут не воспользуешься AUXом, да и флешки вставлять не удобно, можно конечно спрятать его в кармане над ручкой но тут тоже не все так просто, у меня там лежат очки и места им двоим не хватит.
(«В»AUX +1 балл )
3. Функционал. «В»AUX проигрывает в плане функционала Ятуру по всем параметрам, но тут двоякое мнение смотря с чего слушать музыку, в моем случае это телефон. Если его не отключать при звонке получаешь громкую связь, + довольно неплохое кач-во музыки и музыку онлайн — не удобно конечно, но факт есть факт, дело привычки. Самый главный минус здесь это управление, вместо того чтобы каждый раз клацать, разблокировать, искать, ятур в этом плане проще.
( Yatour +1 балл )
4. Постоянное использование. Вот здесь все интересно… «В»AUX — при постоянном использовании кабель шоркается, затирается, переламывается, дергается… одним словом приходит в негодность через некоторое время . Здесь решение вот такая штука .
(потом запилю подобный пост о её установке ).
При выходе из строя старого кабеля, можно спокойно заменить его на новый . Так же если кабель хороший, он не дает посторонних шумов и нет эффекта фона.
При постоянном использовании ятура, да простят меня его пользователи — начинается полный п*здец.
Хотелось бы сразу отметить минусы : при нагреве в некоторые модели ятур отключаются и начинают тупить, так же при зарядке гаджетов идет эффект фона ( зависит конечно не только от ятура, но все равно приятного мало), если трек с битым названием он его не читает или пропускает, может зависнуть ненадолго или до отключения питания. Лечится отключением питания, выниманием флешки (Приятного тоже очень мало).
( Здесь я бы отдал предпочтение «В»AUXу + 1 балл)
Подводя итоги : «В»AUX — 3 балла, Yatour — 1 балл.
Мой выбор был очевиден. Поехал к одноклубнику, поставил все ок, мне все нравится кроме того, что кабель болтается в подлокотнике, чуть по-позже и эту проблему решу установкой переходника AUX.
Материалы по установке и ссылки :
Собственно съем штатной головы, видео по разбору очень много.
Ссылки на продавцов ятура нет смысла скидывать.
Буду рад если помог кому-нибудь с выбором .
Yatour YTM06 цифровой CD чейнджер для штатной магнитолы
В сегодняшнем обзоре речь пойдет об авто-звуке. Как установить огромные колонки в багажник наверное знает каждый, а вот как научить штатную магнитолу читать флешки, карты памяти и плейлист со своего смартфона или плеера, вы узнаете в этом обзоре.
Я владелец автомобиля Audi A4 2004 года в котором установлена штатная магнитола Audiconcert. Вместе с магнитолой установлены 2 динамика в передних дверях плюс пищалки, два динамика в задних дверях и штатный сабвуфер в багажнике. Как все это звучит меня вполне устраивает. Более того есть возможность воспроизводить CD диски и можно подлючить CD ченджер. Вот только читать mp3 штатная магнитола не умеет а хранить по 12 песен на одном диске в 2017 году как-то совсем не круто. Да и попросту не удобно. Давайте это исправлять.
Перед вами цифровой СД чейнджер фирмы Ютор. Принцип его работы ничем не отличается от штатного СД чейнджера только вместо СД дисков, можно использовать флешку, карту памяти или аукс.

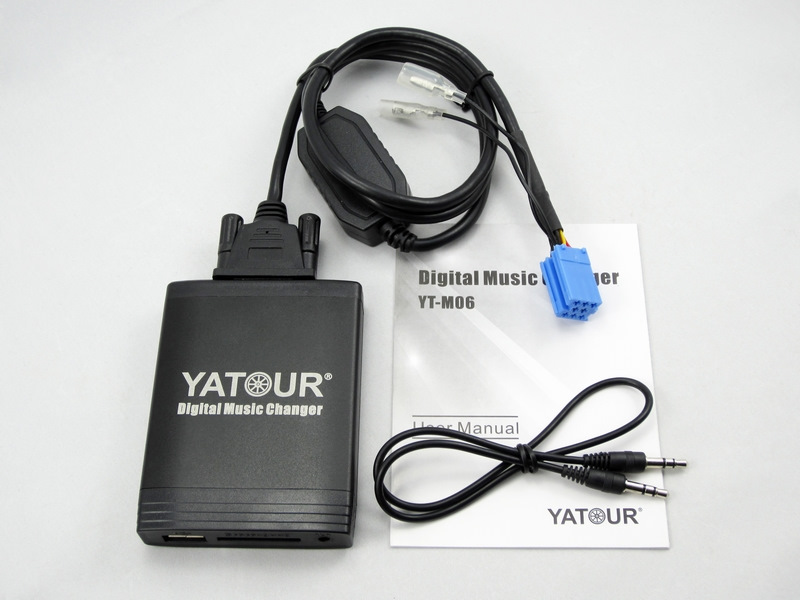

Девайс поставляется в упаковке из плотного картона.
В комплекте модуль устройства, инструкция на английском языке, шнур АУКСА, и два кабеля для подключения к штатному разьему магнитолы.
В отдельных случаях как например в моем для подключения могут понадобится дополнительные фишки разной распиновки. Вот это 20-пиновая фишка для подключения штатной магнитолы Audi. Покупал отдельно.

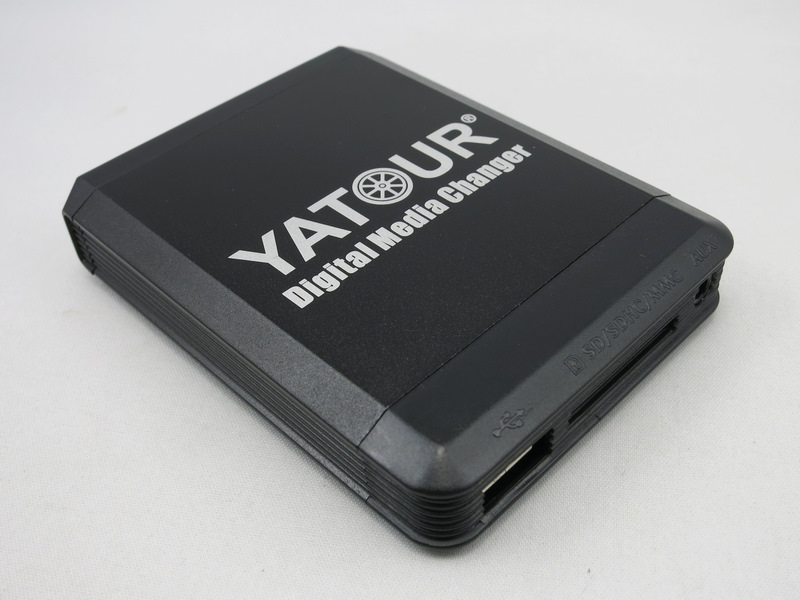

Сам модуль устройства имеет не большой вес и размер. Легко помещается на ладони. На передней части расположены слоты для флешки, карты памяти и аукса. Устройство поддерживает два формата mp3 и WMA, одновременное воспроизведение с нескольких носителей не поддерживается.
По заявлению производителя установка занимает не более 10 минут, а для воспроизведения треков необходимо зарание подготовить носитель создав на нем папки с именами по типу CD1, CD2, CD3 до 10.
Для установки нам понадобится специальные ключи для снятия штатной магнитолы, и крестовая отвертка. Ключи не входят в комплект, покупал отдельно.
Процесс установки я не стал описывать, а записал наглядное видео, надеюсь оно окажется полезным для тех у кого Audi.
Предлогаю пройтись по плюсам и минусам данного девайса.
Из явных плюсов
- устройство подходит более чем к 20 маркам автомобилей разница лишь в фишках и пинах
- компактное, можно размещать в консолях или бардачке
- простая и быстрая установка
- не портится внешний вид салона, никакого колхоза
- сохраняется возможность регулировать громкость на руле так как магнитола воспринимает Ютор как обычный СД ченджер
- доступная цена по сравнению с самой простой 2-х диновой магнитолой
Из минусов
- ключи для снятия штатной магнитолы не идут в комплекте
- если на вашу модель предусмотрены дополнительная фишка как в моем случае ее покупаем отдельно, стоит примерно 10-15% от стоимости самого девайса.
- если воспроизводим через AUX например плейлист смартфона или плеера, то переключение треков будет происходить с носителя а не с магнитолы
Ну что же сегодня мы познакомились с еще одним класным девайсом, надеюсь мой обзор был полезен для Вас кому понравилось, ставьте плюс, комментируйте. Спасибо, что дочитали до конца. С вами был Роман, до новых встреч, всего хорошего, пока!
Подключение Yatour адаптера к штатной магнитоле
Что таке Yatour адаптер и зачем он нужен?
Как подключить Yatour адаптер
Видео пример подключения Yatour адаптера
Что таке Yatour адаптер и зачем он нужен?
Yatour адаптер, по своей сути — это цифровой CD — ченджер, сочетающий в себе возможности подключения к магнитоле флэш-памяти или телефона посредством слота для SD карты, USB подключения, AUX или даже Bluetooth. Что дает стареньким магнитолам по-настоящему вторую жизнь, делая их функционал подстать современным магнитолам. На примере магнитолы Clarion, к которой будет подключаться Yatour адаптер в видеоролике, представленном ниже, мы с вами увидим воочию, как подключить Ятур к штатной магнитоле (Ятур модели YTM06).
Как подключить Yatour адаптер
Итак, чтобы нам подключить Ятур адаптер к магнитоле, понадобится специальный кабель — переходник. Для каждого типа магнитолы он свой. Скорее всего, он уже будет в комплекте к Ятур адаптеру для вашей модели автомобиля. Поэтому очень важно не ошибиться с маркой машины при покупке Ятура. В видеоролике с Ютуб-канала человек подключает Ятур адаптер к Пежо 406, в котором установлена штатная магнитола Clarion с разъемом для Ятур RD3. Аналгичная форма разъема будет встречаться и на многих других марках машин, особенно европейских.
Примечание №1: при успешном подсоединении Ятур адаптера к магнитоле на корпусе адаптера загорится красный диод. Если этого не произошло и Ятур адаптер у вас не подключился, хотя вы все сделали правильно, не спешите печалиться. Возможно, у вашей магнитолы не разблокирована функция подключения CD — чейнджера. Для того, чтобы ее разблокировать, нам необходимо будет навестить официального дилера. Стоимость разблокировки: 500 — 600 рублей.
Примечание №2: Ятур адаптер всегда отдает предпочтение флеш — носителю или USB. Поэтому, если есть необходимост в использовании AUX, флешку придется отключить.
Примечание №3: Если вдруг у вас Ятур адаптер не видит флешку, вам необходимо убедиться что флешкарта отформатированна в формате FAT32. Если нет, то исправьте этот недостаток с помощью компьютера и флека на Ятур у вас заработает!
Видео пример подключения Yatour адаптера
На наглядном примере делать все всегда проще. В ролике, представленном Ютуб-каналом «Сделано в гараже», очень хорошо объясняют, как правильно подключить Ятур адаптер в европейском автомобиле. Приятного просмотра!
Итак, изучив статью и просомтрев видео ролик о подключении Ятур адаптера, уверен, вы теперь станете в этом настоящим профессионалом, ведь ничего сложно в этом, на самом деле, нет. Желаем вам удачи в деле модернизации вашей штатной магнитолы Ятур адаптером! До скорого!
Yatour как сделать кабель для Nissan Teana j31
Здравствуйте! Нужна распиновка кабеля yatour для магнитолы Nissan Teana j31. Yatour с разъемом, как VGA. Нет провода, нужно сделать. Прошу помочь. Заранее благодарю.
Tags: yatour, кабель, распиновка, nissan yatour, nissan кабель yatour, подключение yatour, mp3 на штатной магнитоле
Comments 11
зачем городить огород.на Али валом…
А еще и готовые комплекты есть.
И в магазине. Вопрос стоит не о покупке.

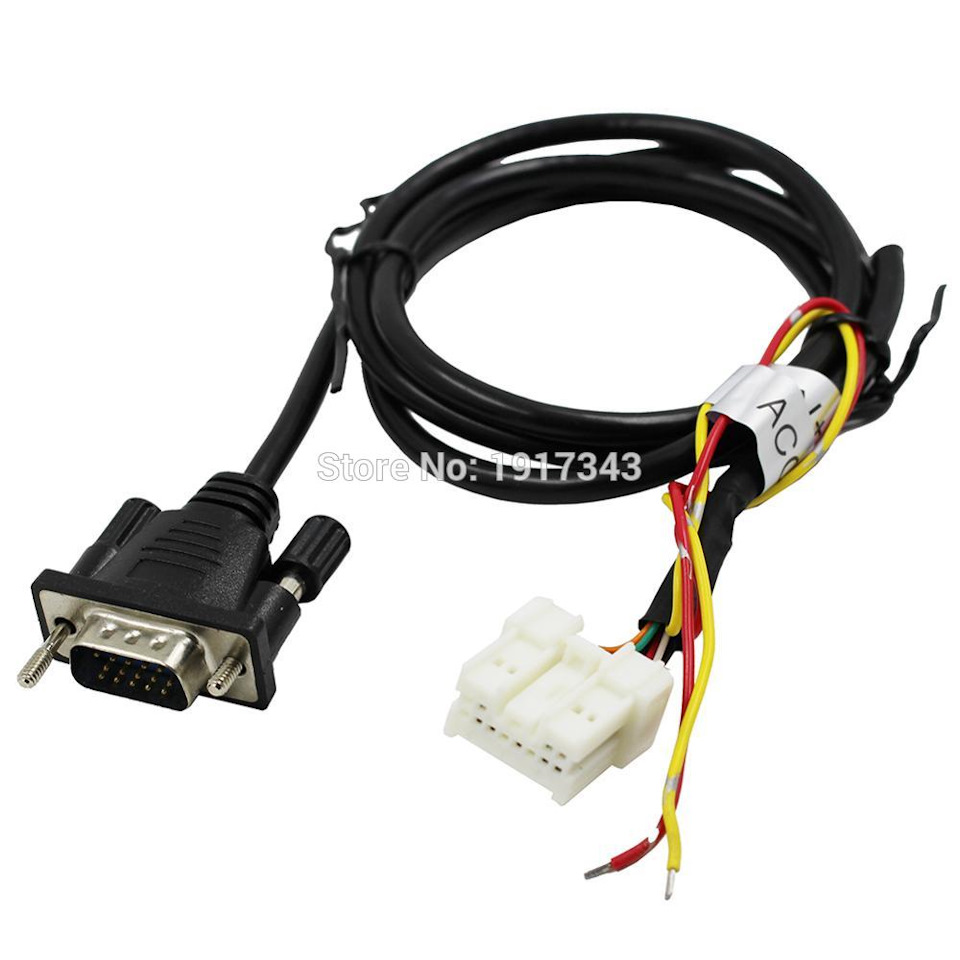

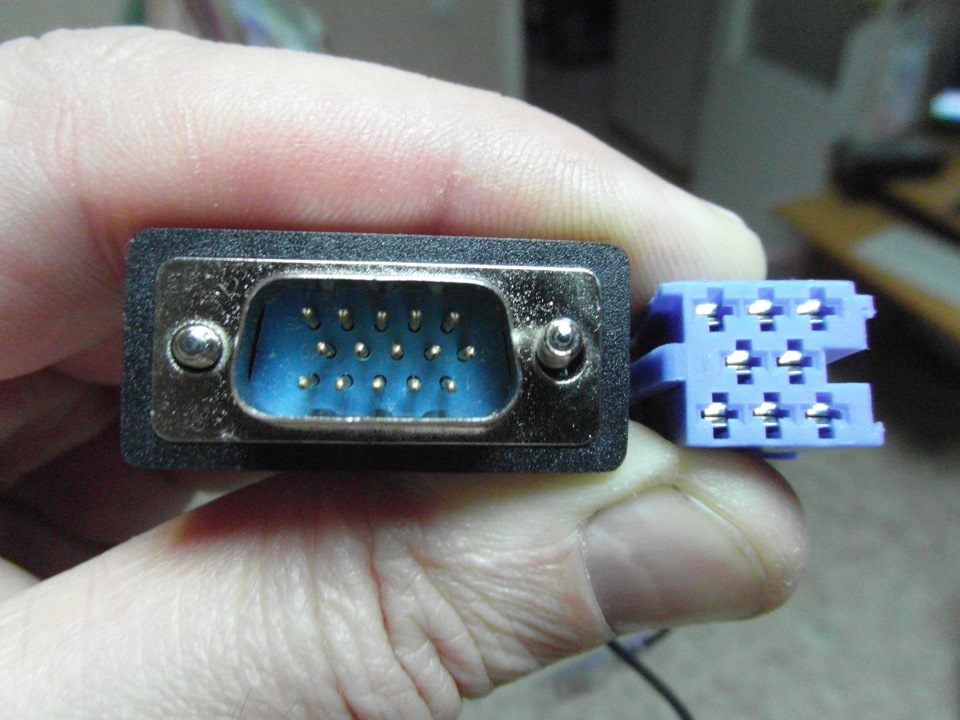

Большое спасибо. А чему эти контакты соответствуют в разъеме yatour? Разъем как VGA (на фото справа)
вскрой коробочку ятура и на плате увидишь чему соответствуют.
Нет такой возможности, к сожалению. Поэтому и задал вопрос.
тогда купить готовый шнур, они отдельно продаются, не дорого стоят, раз нет возможности. Потом окажется, что сам ятур не от ниссана и работать не будет или ещё что-то подобное по поводу его неисправности.
Если ятур окажется не от ниссана, шнур станет для меня просто дорогим бесполезным сувениром. Отдельно у нас в продаже нет, а заказывать шнур и ждать полвека пока его (возможно) привезут я не осилю.
Все же надеюсь, что кто-нибудь откликнется и прозвонит свой шнур.
от своей бывшей теаны лежит где то в гараже ятур, могу продать))
Схемы.
Запись по мыслям о подключении к штатной магнитоле Гамма 4 USB-адаптера Yatour зрела давно.
Именно за помощью с его подключением и была создана тема.
Первым эстафету помощи подхватил Андрей Pooh43 .
Он рассказал, что подключал у себя магнитолу с аналогичным разъёмом.
Вот фото из его темы:
Он направил меня на страницу с распиновкой этой голубой фишки:
Далее было затишье и я думал, что подсказок больше не будет.
Пока обмозговывал перепиновку разъёмов сделал для себя вот такую шпаргалку:

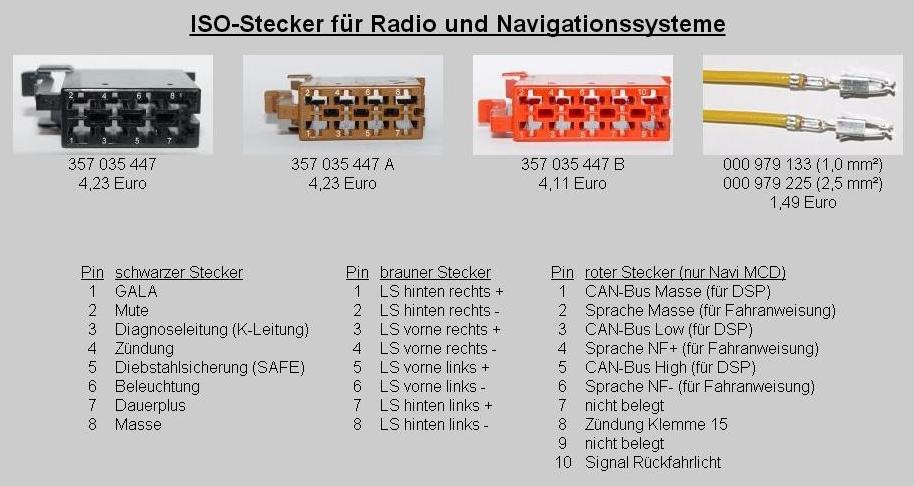

Потом на сайтах подключения магнитол я нашёл ещё вот такие схемы подключения 10пинового разъёма.
Потом к поздней вечерней дискуссии подключился Алексей Smotritsky78 .
Он показал аналогичную предыдущей распиновку разъёма голубого С3.
И свою тему с подключением Гаммы 4.
А мне осталось только соединить провода шлейфа адаптера Yatour и пины красного разъёма Т10.
На гамма-4 это разъем Т10 как раз отвечает за подключение СD-чейнджера.
Но якобы магнитола дружит и с флэш-адаптером.
Голубой разъём С3 — это уже с пятого поколения гамм.

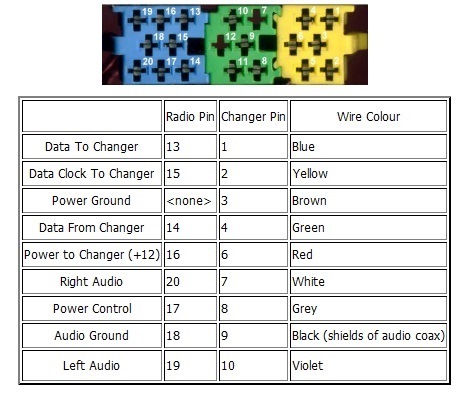

Его распиновка дана так.

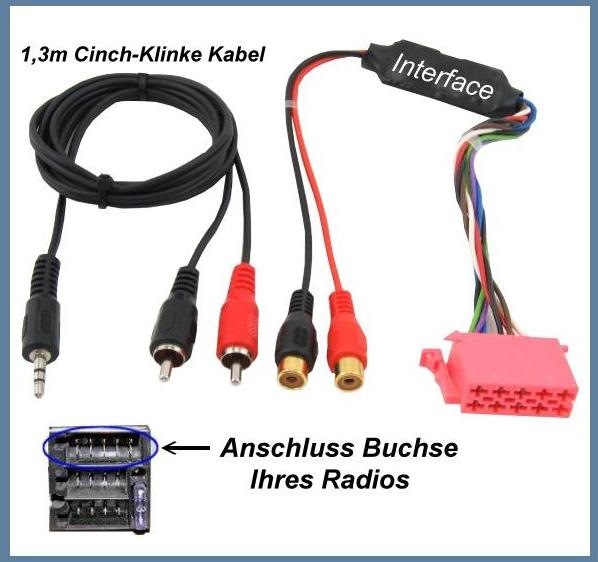

Ещё отдельно решил сделать аудио выход вот типа такого:
Больше всего мне понравился вот этот сайт с его картинками:
Ещё долго пытался понять зачем в шлейфе адаптера используется 15 штырьковый разъём, когда из него для управления требуется всего 7 проводов.
Даже меньше половины !
Ну а дальше мои действия.

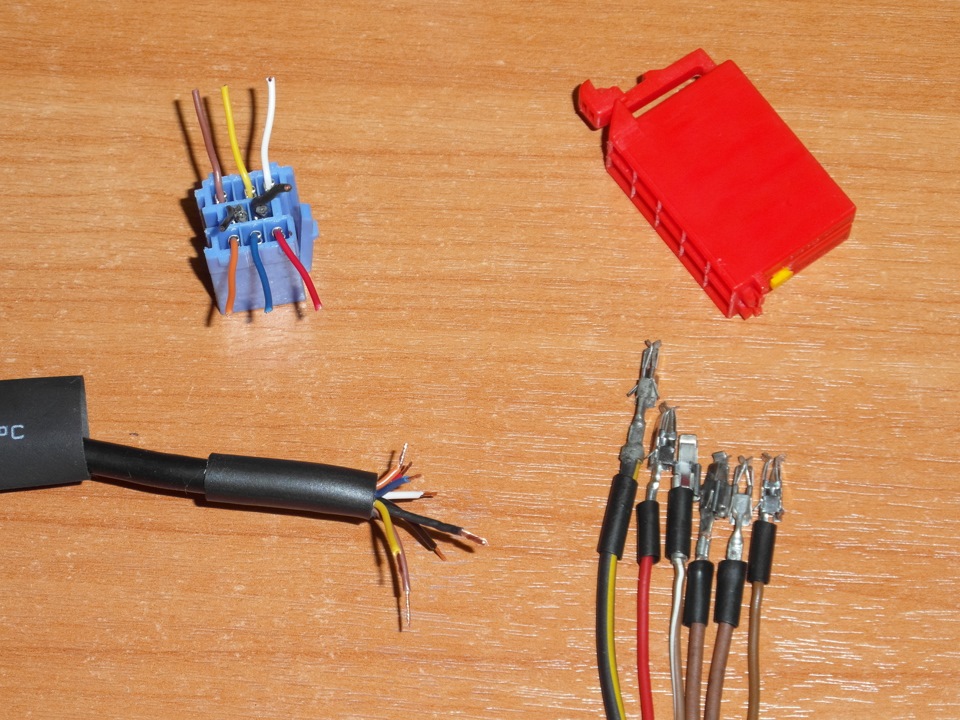

Обрезал голубую фишку С3 от шлейфа адаптера Yatour.
Подготовил клемы с кусочками проводов дабы не заниматься переобжимом.
На каждый одел термоусадку.
На общий шлейф одел ещё одну толстую для сокрытия подпаянного пучка проводов.
Спаял провода в расписанной в показанной выше шпаргалке последовательности.
Выведя в сторонку жёлтый фиксатор,

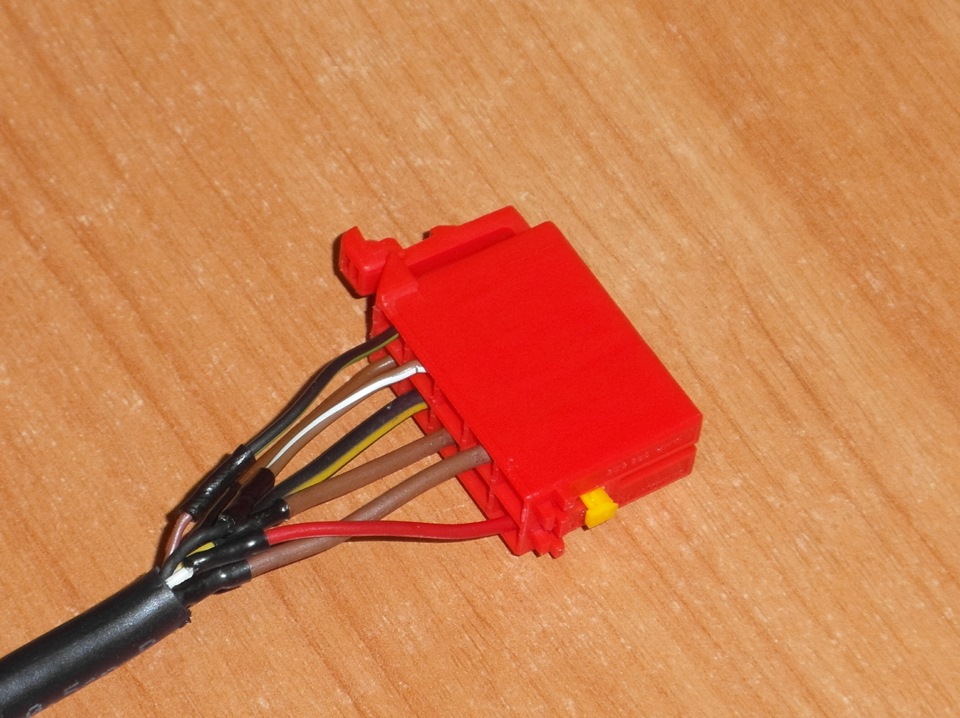

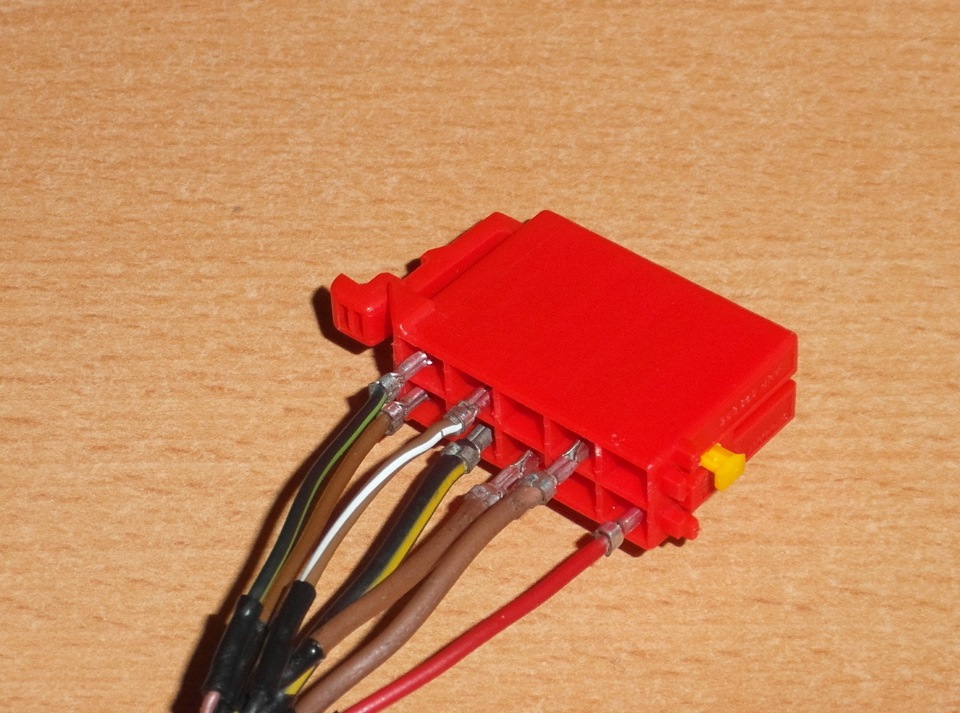

по цветам проводов в шлейфе Yatoura расположил проводки в колодке разъёма Т10.
Потом до конца просунул клемы и зафиксировал их фиксатором, задвинув его до конца.
На этом всё.
Можно конектить Yatour с магнитолой.
Однако при распайке возникли некторые сомнения.
Их снова развеял Алексей Smotritsky78 .
А я внёс поправки в шпаргалку.
Может быть именно оконечный её вариант кому-то и пригодится.
Ну а состыковать магнитолу с адаптером мне сегодня не удалось.
Вмешался мистер случай.

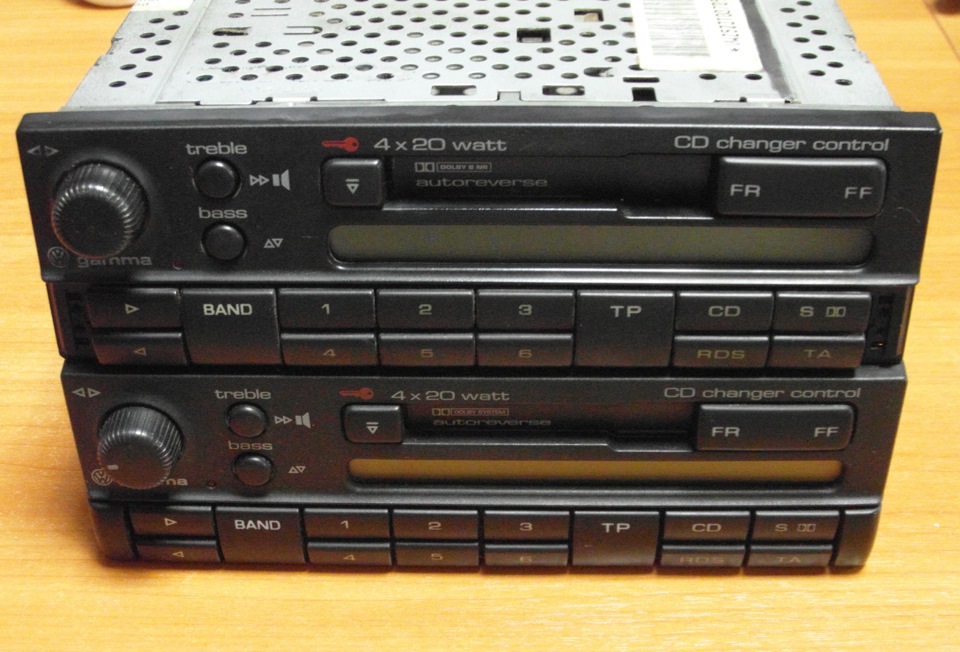

Имея две магнитолы Гамма4 я не смог ни одну из них запустить дома.
У одной оказался прокрученной ручка включения.
То есть её просто свернули и прокрутили.
Магнитола не включается.
А у второй дети утащили паспорт с кодом.
Я так и не смог его найти.
Вот так и сижу сейчас.
Одна физически не включается в связи с поломкой крутилки.
Ко второй нет кода.
Но сидеть просто так я не стал.

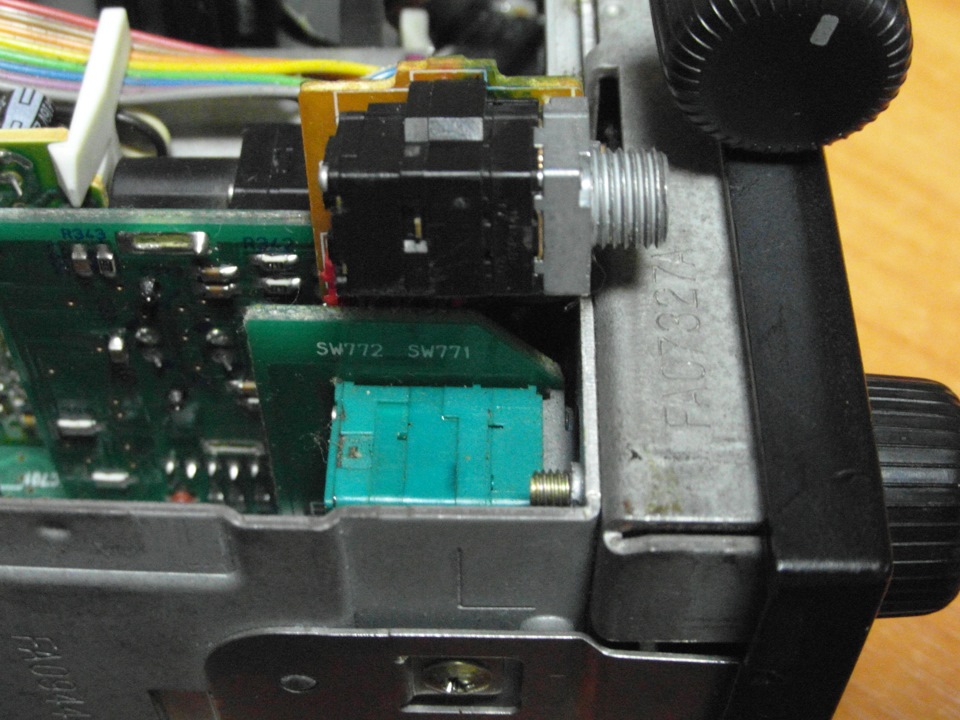

Разобрал ту что с поломанной крутилкой.
Вытащил плату с этим переменным резистором и выпаял его.
Магнитола оказалась европейкой фирмы Philips.
Её выпаяный резюк чёрного цвета сверху.
Тот что ниже зелёного цвета этот из японки фирмы Matsushita.
Её разбирать не стал для перепайки резистора.
Попробую подобрать код.
А вот такой резистор для европейки поищу.
Так что в поисках…
Завтра на Митинку сгоняю. поспрашиваю.
А так может ещё кто что подскажет.
