Проверка и замена предохранителей
Если фары или другие электрические узлы не работают, то проверьте предохранители. Если какой-либо из элементов перегорел, то его необходимо заменить.

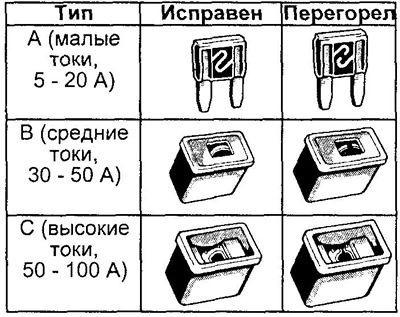

Примечание: для снятия и установки предохранителей типа «А» пользуйтесь специальным съемником типа «пинцет».
Предохранители рассчитаны так, чтобы быть расплавленными раньше, чем будет повреждена вся электропроводка в случае, если возникает перегрузка в электрических цепях от аккумуляторной батареи.
Примечание: перед заменой предохранителей определите причину электрической перегрузки и выполните необходимый ремонт.
Внимание: запрещается использование проволоки вместо предохранителей даже для временной установки, так как это может стать причиной возникновения повреждений в электрической системе и привести к пожару.
1. Для смены предохранителя выключите зажигание.
2. Вскройте блок реле и предохранителей и определите, какой элемент перегорел. В главе «Электрооборудование кузова» показаны также возможные места расположения блоков реле и предохранителей в салоне автомобиля и в моторном отсеке.
Примечание: на крышке коробки с плавкими предохранителями указаны наименования электрических цепей и характеристики плавких предохранителей.
Блок предохранителей в моторном отсеке автомобиля.
Блок предохранителей в салоне автомобиля.
Расположение предохранителей блока в моторном отсеке автомобиля.
Расположение предохранителей блока в салоне автомобиля.
3. Устанавливайте только плавкий предохранитель с номинальной силой тока в амперах, указанной на крышке блока плавких предохранителей.
4. Если нет запасного плавкого предохранителя, то в критических ситуациях можно вынуть плавкий предохранитель из позиции «CIG», который не является необходимым для нормального движения автомобиля, и использовать его, если их номинал совпадает с необходимым.
Примечание: не используйте плавкий предохранитель с более высоким номиналом тока или какие-либо другие предметы (например, «жучки») вместо сгоревшего предохранителя. Это может стать причиной более серьезного повреждения вплоть до пожара.
5. Если у вас нет предохранителя с номинальным значением, то следует использовать предохранитель с более низким значением, как можно более близким к номинальному.
Примечание: рекомендуется хранить в автомобиле комплект запасных плавких предохранителей.
6. Если новый плавкий предохранитель сразу перегорает, то это указывает на неисправность в электрической системе.
Реле и предохранители
Блок реле (Sirion).
1 — реле стартера,
2 — реле электромагнитной муфты,
3 — реле электродвигателя вентилятора конденсатора,
4 — реле электродвигателя вентилятора системы охлаждения,
5 — главное реле системы впрыска,
6 — реле топливного насоса,
7 — замок зажигания (AM),
8 — стартер (+В),
9 — выключатель запрещения запуска,
10 — замок зажигания (ST),
11 — предохранитель «ECU IG»,
12 — компрессор кондиционера,
13 — электронный блок управления двигателем (MGC),
14 — электродвигатель вентилятора конденсатора (+В),
15 — электродвигатель вентилятора системы охлаждения (+В),
16 — электронный блок управления двигателем (RFAN),
17 — электродвигатель вентилятора системы охлаждения (С),
18 — электронный блок управления двигателем (+В),
19 — заземление,
20 — топливный насос (+В),
21 — электронный блок управления двигателем (F/P),
22 — электронный блок управления двигателем (BACKUP),
23 — реле ABS (+В),
24 — переключатель управления освещением (+В),
25 — выключатель габаритов (+В),
26 — звуковой сигнал и аварийная сигнализация (+В),
27 — радиоресивер (ВАТТ),
28 — реле ламп освещения в дневное время (+В).
Монтажный блок (Sirion)
1 — переключатель управления освещением (L),
2 — выключатель габаритов (L),
3 — выключатель габаритов (+),
4 — предохранитель Horn&Hazard,
5 — предохранитель (L),
6 — заземление,
7 — главное реле системы впрыска,
8 — замок зажигания (IG2),
9 — дополнительный предохраните подушки безопасности,
10 — переключатель управления стеклоподъемниками (+В),
11 — замок зажигания (IG1),
12 — дополнительный предохранитель отопителя,
13 — замок зажигания (АСС),
14 — переключатель указателей поворота (+IG),
15 — переключатель указателей поворота (LH),
16 — переключатель указателей поворота (RH),
17 — переключатель указателей поворота (заземление),
18 — переключатель указателей поворота (L),
19 — переключатель указателей поворота (RLSW),
20 — переключатель указателей поворота (HAZARD),
21 — переключатель указателей поворота (RF),
22 — переключатель указателей поворота (DIMMER Lo),
23 — переключатель указателей поворота (DIMMER Hi),
24 — дополнительный электронный блок управления SRS,
25 — выключатель фонарей заднего хода,
26 — дополнительный предохранитель «GAUGE8iBACK»,
27 — электродвигатель очистителя заднего стекла,
28 — задний левый указатель поворота,
29 — задний правый указатель поворота,
30 — габарит (+В),
31 — дополнительное питание,
32 — катушка зажигания (+В),
33 — концевой выключатель (+),
34 — дополнительный предохранитель «HORN&HAZARD»,
35 — звуковой сигнал (+В),
36 — передний правый указатель поворота,
37 — повторитель правого указателя поворота,
38 — правая фара (Hi),
39 — правая фара (Lo),
40 — правый стояночный огонь,
41 — правая фара (+В),
42 — левая фара (+В),
43 — левая фара (Hi),
44 — левая фара (Lo),
45 — левый стояночный огонь,
46 — повторитель левого указателя поворота,
47 — передний левый указатель поворота,
48 — выключатель противотуманных фар (+В),
49 — замок зажигания (+),
50 — комбинация приборов (+В),
51 — защитная панель замка зажигания,
52 — подсветка комбинации приборов (+В),
53 — замок зажигания (L),
54 — реле электропривода замка двери (+В),
55 — электропривод зеркал (+В),
56 — дополнительное электропитание,
57 — электронный блок управления электрооборудованием кузова,
58 — индикатор левого указателя поворота,
59 — индикатор правого указателя поворота,
60 — выключатель очистителя стекла задней двери,
61 — индикатор дальнего света фар,
62 — выключатель обогревателя стекла (+В),
63 — концевой выключатель (+),
64 — выключатель аварийной сигнализации (левый),
65 — выключатель аварийной сигнализации (правый),
66 — подсветка отопителя (+В),
67 — выключатель аварийной сигнализации (+В),
68 — электродвигатель очистителя лобового стекла,
69 — выключатель аварийной сигнализации (+IG),
70 — выключатель фонарей заднего хода,
71 — электродвигатель вентилятора отопителя (+В),
72 — катушка зажигания (+В),
73 — диагностический разъем (+В),
74 — цепь электронного блока управления SRS,
75 — выключатель аварийной сигнализации (L),
76 — выключатель аварийной сигнализации (RLSW),
77 — прикуриватель (+В),
78 — радиоресивер (+В),
79 — выключатель фонарей заднего хода (L),
80 — электронный блок управления SRS, электронный блок управления ABS,
81 — реле-прерыватель указателей поворота,
82 — зуммер.

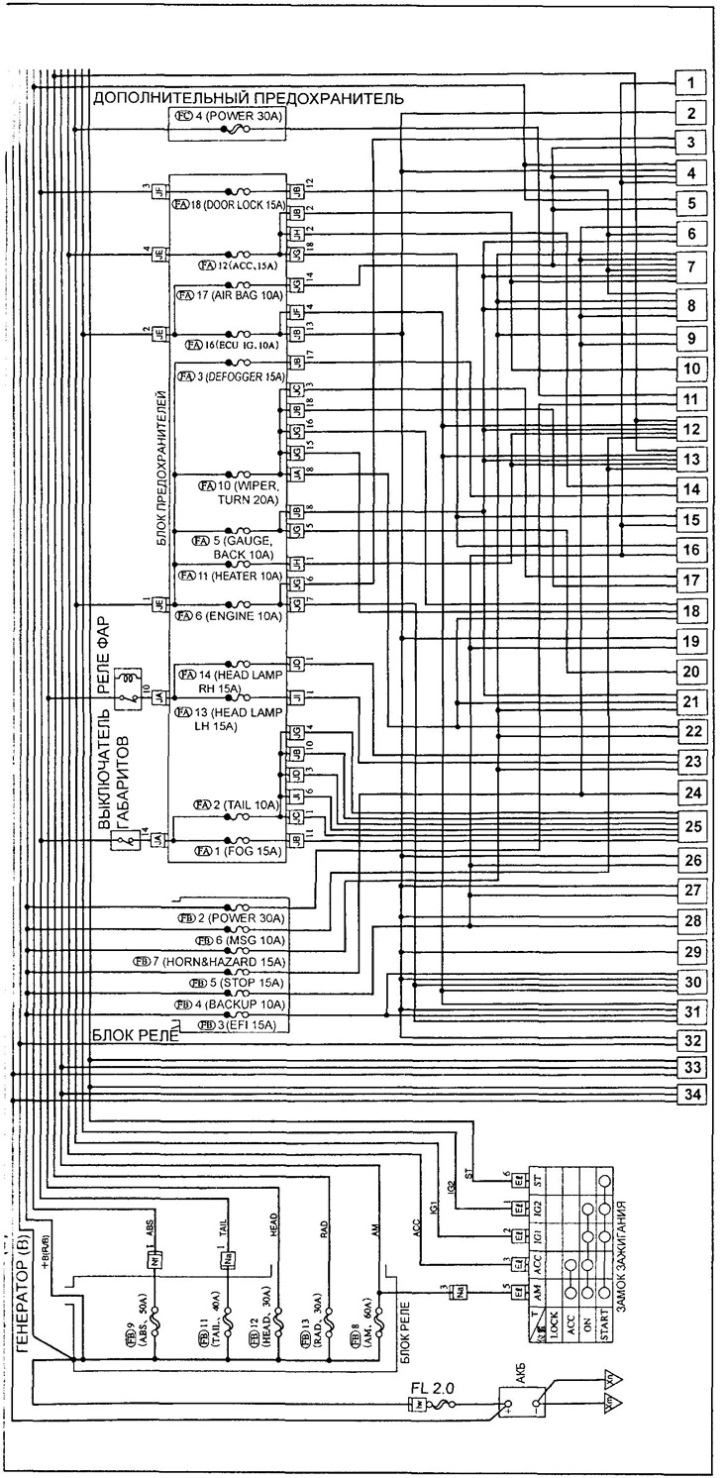

Цепь электропитания (Duet).
1 — диагностический разъем,
2 — индикатор непристегнутого ремня безопасности со стороны переднего пассажира,
3 — система безопасности SRS,
4 — система курсовой устойчивости (VSC),
5 — антиблокировочная система тормозов с EBD,
6 — система предотвращения столкновений,
7 — дентальный замок, система «KEY FREE», освещение салона, зуммер (модели с системой «KEY FREE»),
8 — центральный замок, система «KEY LESS», освещение салона, зуммер (модели с центральным замком и без системы «KEY FREE»),
9 — освещение салона, зуммер (модели с центральным замком),
10 — система складывания зеркал,
11 — электропривод стеклоподъемников (модели с системой предотвращения защемления),
12 — вентилятор системы охлаждения, отопитель, кондиционер (модели с кондиционером с автоматическим управлением),
13 — вентилятор системы охлаждения, отопитель, кондиционер (модели с кондиционером с ручным управлением),
14 — прикуриватель, обогреватель заднего стекла,
15 — навигационная система, радиоресивер (модели с навигационной системой 1DIN),
16 — радиоресивер (модели без навигационной системы 1D1N),
17 — очиститель и омыватель заднего стекла,
18 — очиститель и омыватель лобового стекла,
19 — система управления АКПП (модели с электронным управлением АКПП),
20 — фонари заднего хода,
21 — указатели поворота и аварийная сигнализация (кроме little package),
22 — указатели поворота и аварийная сигнализация (little package),
23 — фары, звуковой сигнал,
24 — стоп-сигналы,
25 — габариты, противотуманные фары, стояночные огни, подсветка пепельницы, подсветка комбинации приборов, подсветка центральной консоли (модели с АКПП),
26 — комбинация приборов (модели с VSC),
27 — комбинация приборов (модели с электронным управлением акпп и без VSC),
28 — комбинация приборов (электронная без электронного управления АКПП),
29 — комбинация приборов (кроме электронной),
30 — система управления двигателем (модели с двигателями КЗ-VE и K3-VE2),
31 — система управления двигателем (модели с двигателем EJ-VE),
32 — генератор,
33 — стартер (модели с АКПП),
34 — стартер (модели с МКПП).
Тойота Дуэт (Дайхатсу Териос) предохранители и реле
Toyota Duet производился в 1998, 1999, 2000, 2001, 2002 году с маркировками кузова 100 /110. В некоторых странах так же известен под названием Daihatsu Sirion (с левым рулём) и Daihatsu Storia (с правым рулём). Данный материал так же подойдёт и владельцам Daihatsu Terios 1997 – 2009, т.к. эти автомобили имеют схожие электрические схемы. В этой публикации мы покажем описание предохранителей и реле Тойота Дуэт (Дайхатсу Териос) со схемами блоков и фото примерами их исполнения. Выделим предохранитель прикуривателя.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Сверяйте назначение элементов со своими схемами на крышке блока
Блок в салоне

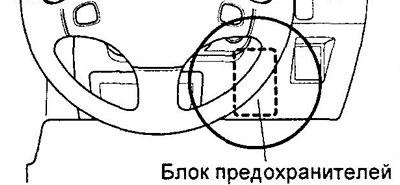

Он находится под панелью приборов.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,1,0,0 —>
Пример схемы с крышки блока
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>

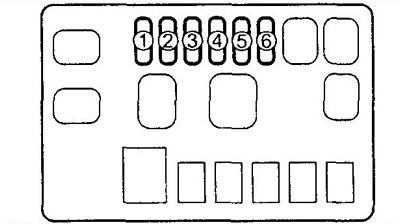

Схема
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,0,0,0 —>
Описание
p, blockquote 10,1,0,0,0 —>
| 1 | 10A FOG – Противотуманный свет |
| 2 | 10A TAIL – Габаритный свет, подсветка комбинации приборов, подсветка блока отопителя, предупреждающий зуммер, реле аварийной сигнализации (указатели поворота) |
| 3 | 15A DEFOG – Обогрев заднего стекла, стеклоподъемники |
| 4 | 30A POWER – Стеклоподъемники |
| 5 | 10A GAUGE/ BACK – Комбинация приборов, лампы заднего хода, предупреждающий зуммер, реле аварийной сигнализации (указатели поворота) |
| 6 | 10A ENGINE – Катушка зажигания, диагностический разъем, подушки безопасности |
| 7 | 10A SPARE – Запасной предохранитель |
| 8 | 15A SPARE – Запасной предохранитель |
| 9 | – |
| 10 | 20A WIPER/ TURN – Стеклоочиститель лобового стекла, выключатель аварийной сигнализации, выключатель заднего стеклоочистителя, задний стеклоочиститель |
| 11 | 25A HEATER – Отопитель |
| 12 | 15A ACC – Прикуриватель, радио, зеркала с электроприводом, вспомогательное оборудование |
| 13 | 10A H/L LH – Левая фара |
| 14 | 10A H/L RH – Правая фара |
| 15 | 10A STOP – Лампы стоп-сигнала, освещение салона |
| 16 | 10A ECU IG – Главное реле, блок управления EPS |
| 17 | 10A AIR BAG – Подушки безопасности, замок зажигания (IG2) |
| 18 | 15A DOORLOCK – Реле центрального замка |
| 19 | – |
За прикуриватель отвечает предохранитель номер 12 на 15А.
Блок под капотом

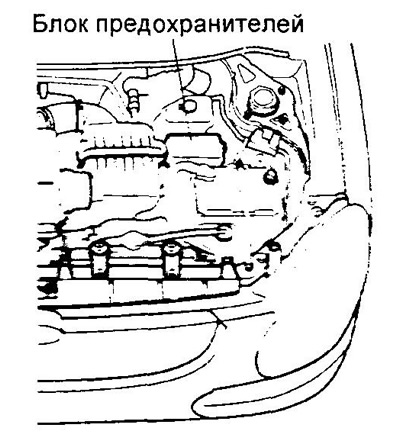

Под капотом блок предохранителей и реле находится рядом с аккумулятором.
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,1,0 —>

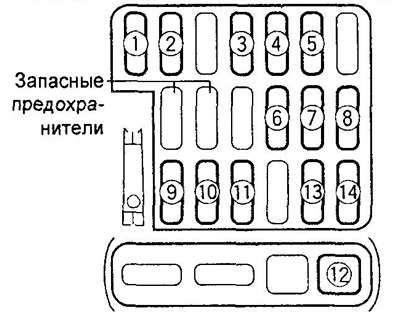

Схема
p, blockquote 16,0,0,0,0 —>
p, blockquote 17,0,0,0,0 —>
Назначение
p, blockquote 18,0,0,0,0 —>
| 1 | 20A HTR – Реле отопителя |
| 2 | 10A BACK UP – Блок управления двигателем, лампы заднего хода |
| 3 | – |
| 4 | 15A EFI – Главное реле, реле топливного насоса |
| 5 | 15A HORN-HAZ – Звуковой сигнал, аварийная сигнализация |
| 6 | 10A MGC – Реле муфты компрессора кондиционера |
| 7 | 60A AM – Замок зажигания, реле стартера |
| 8 | 50A ABS – Реле ABS |
| 9 | 40A TAIL – Габаритный свет |
| 10 | 30A HEAD – Переключатель освещения |
| 11 | – |
| Реле | |
| R1 | Топливный насос |
| R2 | Стартер (автоматическая коробка передач) |
| R3 | Блок управления двигателем |
| R4 | Отопитель |
| R5 | – |
| R6 | Муфта компрессора кондиционера |
| R7 | Вентилятор системы охлаждения |
p, blockquote 19,0,0,0,0 —> p, blockquote 20,0,0,0,1 —>
