Распиновка штатной магнитолы Ниссан
Ниссан — очень часто встречающаяся на наших дорогах марка автомобилей, на вторичном рынке моделей машин этой марки так же предостаточно. Они очень хорошо оснащены, в них установлены замечательные магнитолы. Но что, если появилась необходимость а каких-либо работах, связанных с демонтажом торпедо, или же магнитола изымалась из своего штатного места по другой причине, и теперь подлежить установке обратно? Причин извлечения магнитолы может быть множество, но как ее туда установить? Есть множество проводов, какие-то штекеры и разъемы, но инструкции ко всему этому под рукой нет. В любом случае, если вы задались вопросом установки и распиновки вашего проигрывателя на автомобиле Ниссан, то вы зашли по адресу. Сегодня мы с вами наглядно рассмотрим схемы распиновок магнитол, устанавливаемых на различные автомобили вышеупомянутой марки. Разберемся так же и в том, какой провод за что у нас отвечает. Приступим!
Разберем схемы распиновок разъемов магнитол, утанавливаемых на следующих автомобилях:
Схемы распиновок магнитол различных моделей Ниссан
- X-Trail;
- Qashqai;
- Micra;
- Almera;
- Almera Classic;
- Patrol;
- Tiida;
- Terrano;
- Murano;
- Primera;
- Pathfinder;
- Note;
- Juke;
- Teana;
- Maxima;
- March;
- Serena;
- Sunny;
- Cube;
- И других магнитол моделей марки Nissan;
Сначала рассмотрим цветовое обозначение проводов акустики в автомобилях Ниссан, это необходимо нам для того, чтобы мы поняли саму схему распиновки магнитолы. Иначе, велик шанс что-нибудь воткнуть не туда.
Распиновка стандартного разъёма магнитолы. Цветовая маркировка проводов Nissan
Блок на схеме представлен стандартный, Ниссановский, если узнали в нем свою фишку для подключения магнитолы, можете смело приступать. Подключение магнитол моделей, указанных в списке выше, рассмотрим далее.
Распиновка и переделка фишек для ГУ T’EYES
Хочу поведать Вам историю сборки переходника для подключения головного устройства T’EYES в свой автомобиль, как говориться PIN to PIN, для того чтобы не надрезать ни одного проводочка.

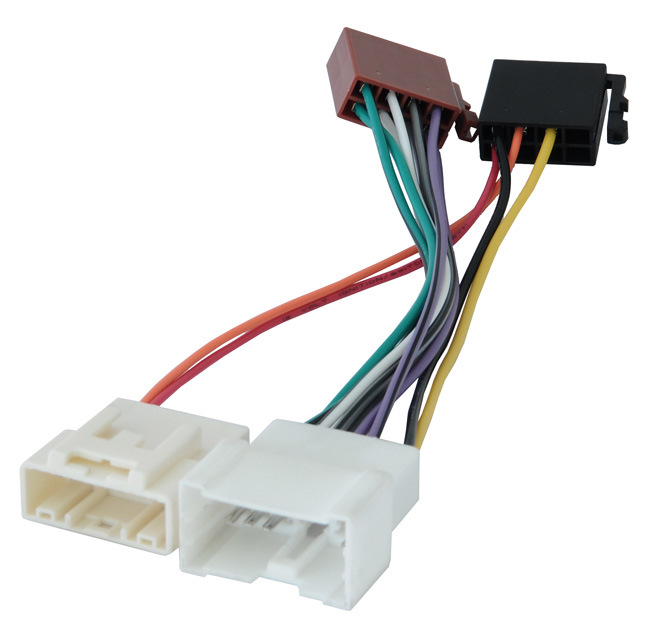

Совместно с ГУ T’EYES был приобретён переходник для NISSAN в том же магазине
1) Так же приобретён переходник ISO-ЛАДА ЛАРГУС вот такой стоимостью 250 рублей
из которого нам потребуется только одна фишка на 24 контакта которая с двумя проводками.
С помощью иголки, пассатижей и нескольких матерных слов аккуратно извлекаем существующие 2 проводочка из этой фишки, так как они стоят не там где нам нужно. Вынутые провода не выбрасываем они нам ещё пригодятся.
2) Приобретаем проводочки для макетных плат, они выступят в роли доноров, имеют штыковые пины которые аккурат подходят для сборки нашей фишки
разбираются они так же аккуратно иголкой. Стоимость их 190 рублей — за 10 штук (комплект)
3) Для подключения камеры заднего вида необходимо сбить напряжение на проводе BACK до 6 вольт, так как наша ШТАТНАЯ камера работает от 6 вольт.
4) Для подключения усилителя ШТАТНОГО микрофона так же требуется сбить напряжение до 5 вольт.

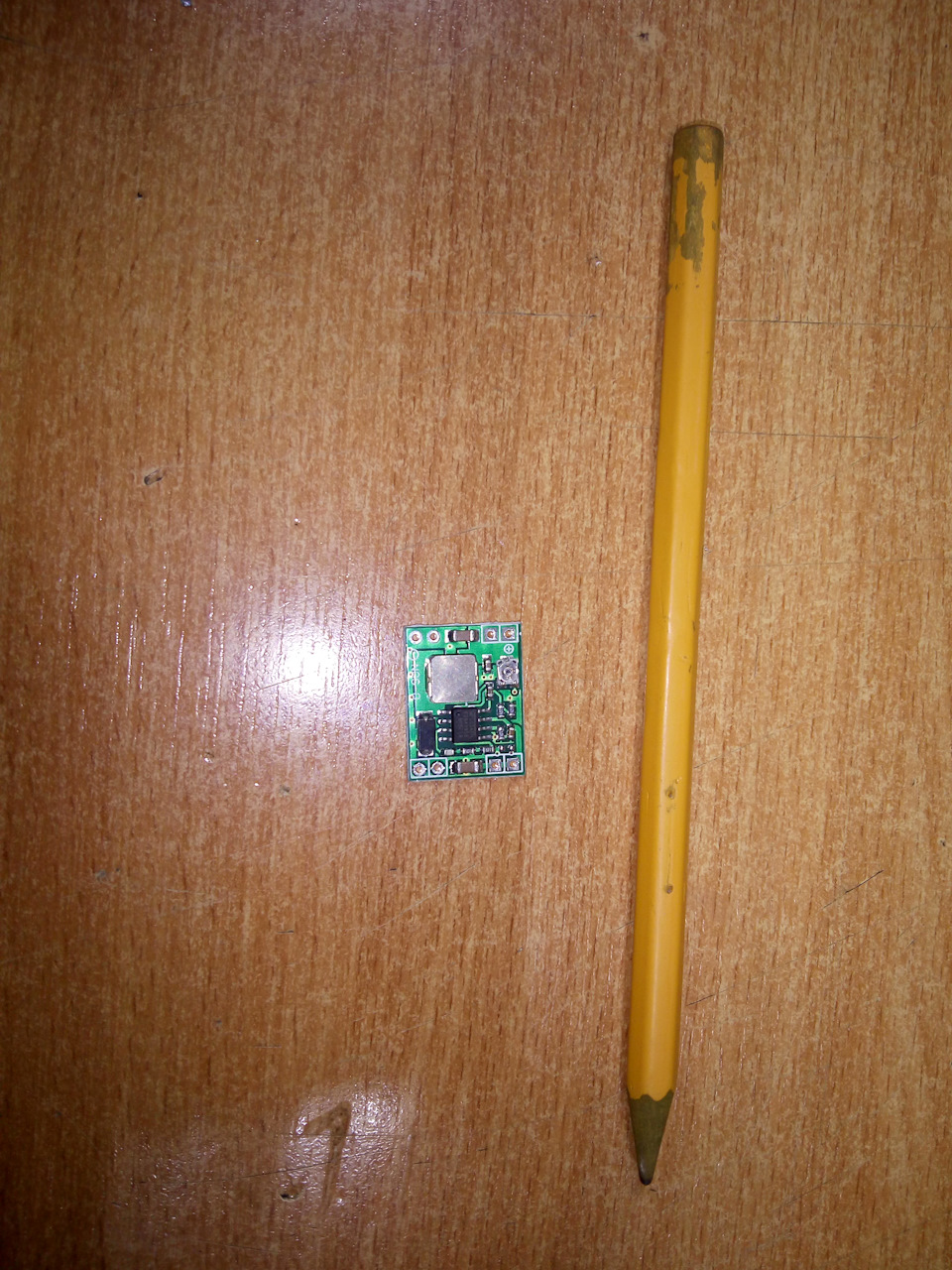

Для этих двух позиций были приобретены Понижающие преобразователи с регулировкой по 150 рублей каждый карандаш на их фоне для оценивания размеров.

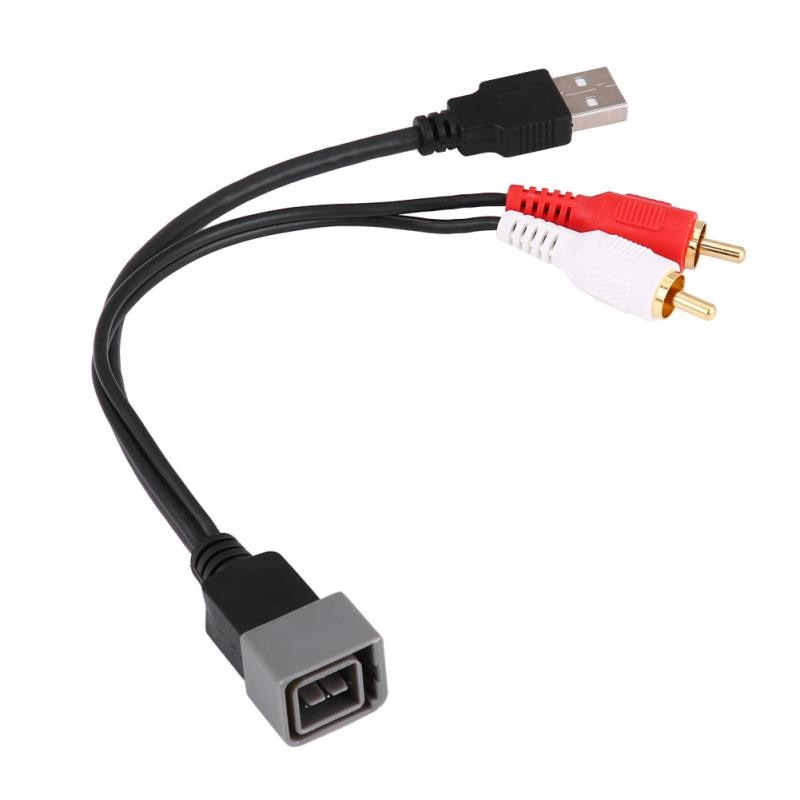

5) Для работы ШТАТНОГО разъёма USB AUX был приобретён переходник стоимостью 583 рубля
На этом с приобретением ВСЁ. Итоговая сумма 250+150+150+190+583=1323 руб.
Теперь о переходнике.

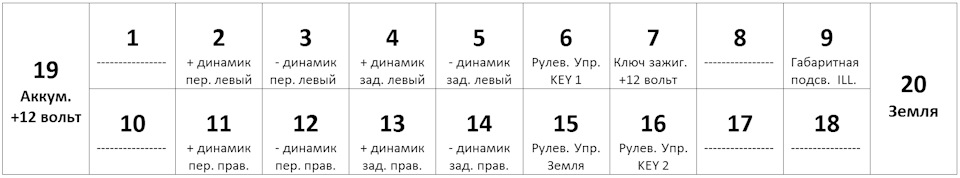

Распиновка разъёма Nissan Connect
Распиновка разъёма Nissan Connect

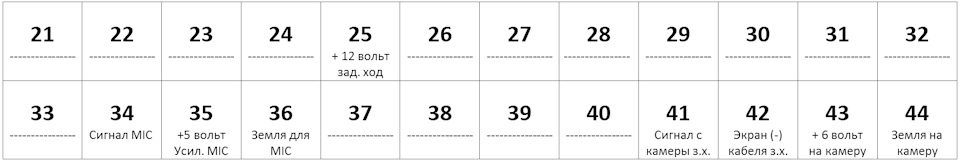

Приступаем к сборке дополнительного разъёма для камеры и микрофона.
Берём пустую фишку и начинаем вставлять штырьковые пины в нужные позиции,

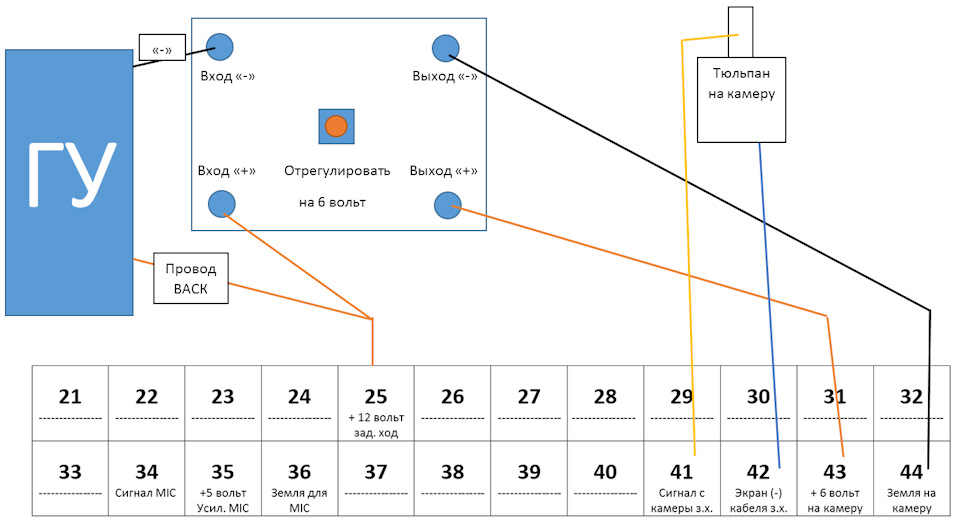

а именно пин 25 единственный сверху — на этот пин придёт 12 вольт когда селектор переключения передач будет в положении R (задняя передача). Его нужно соединить с проводом ВАСК (коричневый) который идёт от новой магнитолы, далее подключаем преобразователь напряжения для 6 вольтовой камеры по схеме

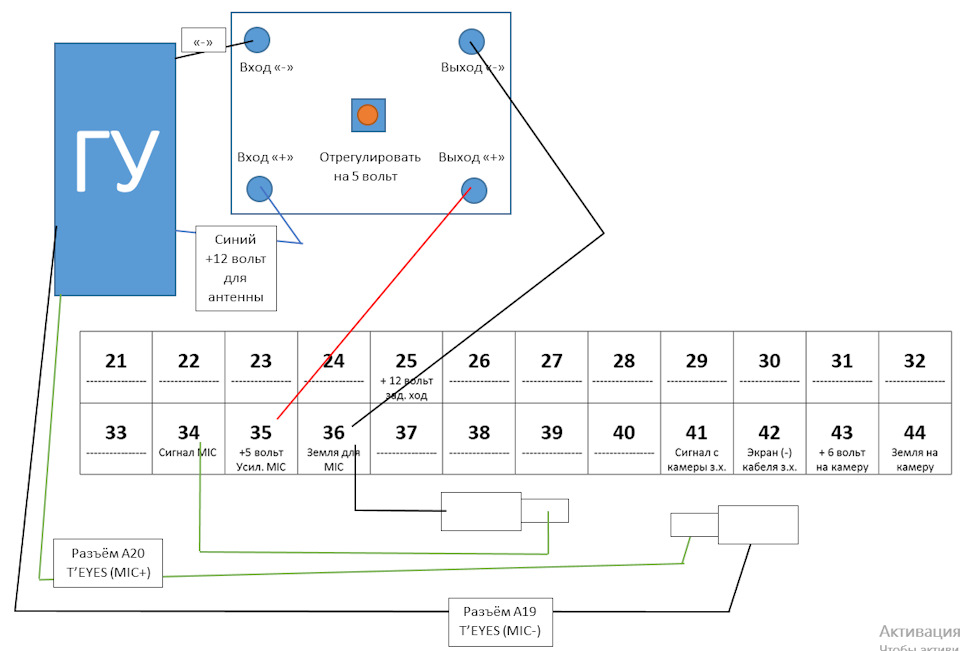

Теперь собираем схему для подключения внешнего ШТАТНОГО микрофона, нам понадобятся контакты из разъёмной группы «А» с задней стороны устройства T’EYES, а именно А19 (MIC-), А20 (MIC+), питание для преобразователя на +5 вольт я взял с СИНЕГО антенного кабеля (типа REMOTE — на нём появляется 12 вольт когда магнитола включается) вот схема
но в этот момент у меня ЗАТУП, так как я не знаю как отключить ВСТРОЕННЫЙ микрофон в новой ГУ.

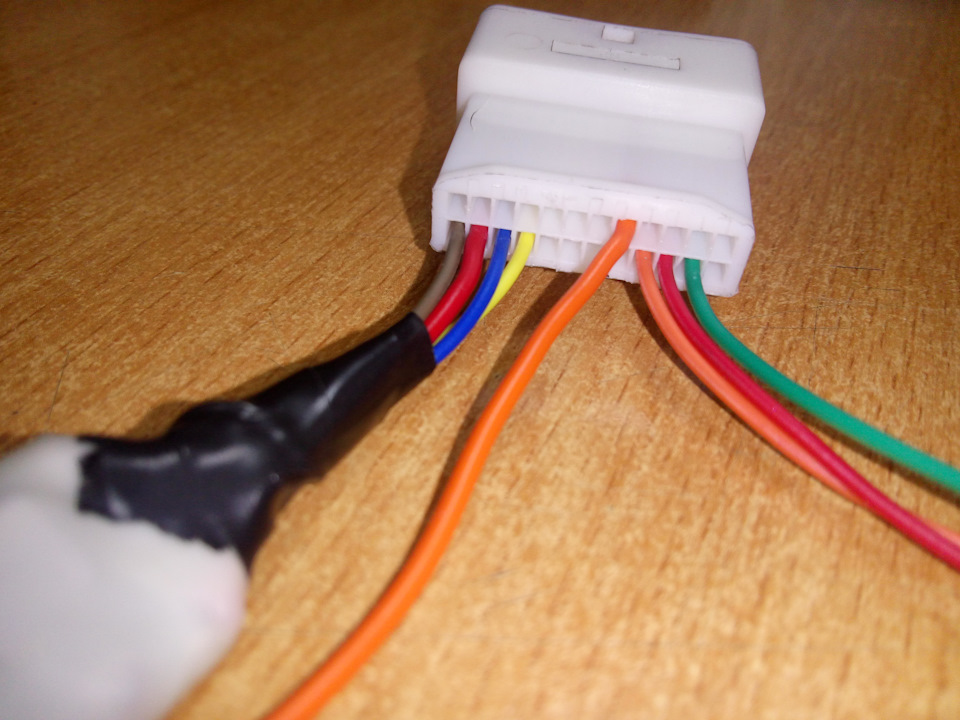

Вот примерно так я собрал переходник PIN to PIN
Nissan
Распиновка ЭБУ Nissan QD32ETi
Распиновка ЭБУ Nissan SR20DE (Вариант 3)
Распиновка ЭБУ Nissan QR25DD
Распиновка ЭБУ Nissan VQ20DE (MT)
Распиновка ЭБУ Nissan R9M
Распиновка ЭБУ Nissan QR20DE (Вариант 2)
Распиновка ЭБУ Nissan MR16DDT (Вариант 2)
Распиновка ЭБУ Nissan MR16DDT
Распиновка ЭБУ Nissan QR20DE
Распиновка ЭБУ Nissan VG33E
Распиновка ЭБУ Nissan HRA2DDT
Распиновка ЭБУ Nissan YD25DDTi
Автомобильный портал, посвященный ремонту и диагностики всех видов легкового транспорта.
Nissan
Распиновка ЭБУ Nissan SR20DE (вариант 2)
Распиновка ЭБУ Nissan ZD30DDTi
Распиновка ЭБУ Nissan VQ40DE
Распиновка ЭБУ Nissan CR10DE
Распиновка эбу Nissan QG15DE
Распиновка ЭБУ Nissan VQ25DD-VVT
Распиновка эбу Nissan HR16DE
Распиновка ЭБУ Nissan QG18DD
Распиновка ЭБУ QG16DE
Распиновка ЭБУ Nissan K9K
Распиновка ЭБУ Nissan VQ35
Автомобильный портал, посвященный ремонту и диагностики всех видов легкового транспорта.
OpenECU — Блог автомобильной электроники
Прямой эфир
info 19 апреля 2021, 08:57
info 2 апреля 2021, 22:04
info 2 апреля 2021, 22:04
info 2 апреля 2021, 22:04
info 2 апреля 2021, 22:04
info 2 апреля 2021, 22:04
info 15 марта 2021, 12:11
info 15 марта 2021, 11:35
info 28 декабря 2020, 17:48
info 28 ноября 2020, 19:35
info 25 октября 2020, 10:57
info 16 октября 2020, 12:04
info 8 октября 2020, 13:20
info 1 октября 2020, 14:25
info 17 сентября 2020, 17:30
info 15 сентября 2020, 15:39
info 10 сентября 2020, 18:54
info 3 сентября 2020, 16:01
info 20 августа 2020, 14:08
info 13 августа 2020, 15:04
Блоги
- BMW2.35
- VAG: Audi, Volkswagen, Skoda, Seat2.34
- Автохимия. Как правильно ухаживать за автомобилей1.24
- Opel (Opel, Vauxhall)1.21
- Autocom CDP / Delphi. Все о программе Autocom и Delphi1.21
- Чип тюнинг и доработки двигателя1.21
- Subaru: чип-тюнинг, ремонт, обслуживание1.21
- Сканматик (все оборудования бренда)1.21
- Honda (Honda, Acura)1.13
- Toyota, Lexus0.00
Распиновка разъемов на Nissan
1) Тип разъема №1 — 14-ти контактный прямоугольный разъем
Марки и года (ориентировочно): все модели 1989-2000 гг.
Примечание: иногда устанавливается одновременно с OBD-II разъемом (например, на Nissan Pathfinder)
Типичное расположение: в салоне под торпедой со стороны водителя.
Внешний вид:
Видео обзор разъемов диагностики OBDII
Назначение выводов диагностического разъема:
1 — RX — Data In — Принимаемые ЭБУ данные
2 — TX — Data Out — Отправляемые от ЭБУ данные
4 — Линия диагностики ABS
6 — CHK — Check to ECCS
7- Питание +12В
8 — Масса
9 — CLK — Сигнал синхронизации
Примеры расположения разъема на отдельных моделях автомобилей Nissan
- Nissan Pathfinder (1996-2002 гг.) Расположение: под торпедой
- Nissan Maxima (1994-1998 гг.) Расположение: в торпеде, слева от рулевой колонки, под пластиковой крышкой. Для доступа к разъему снять крышку
Для диагностики автомобилей Nissan с подобным разъемом необходимо использовать переходник OBD2-Nissan 14 PIN
2) Тип разъема №2 — 16-ти контактный разъем OBD-II-Nissan в форме трапеции
Марки и года (ориентировочно): часть моделей после 1996 г. (в основном после 1999-2000 гг.)
Типичное расположение: в салоне под торпедой со стороны водителя
Внешний вид:
Назначение выводов диагностического разъема
1 — CHECK
2 — J1850 Шина+
4 — Заземление кузова
5 — Сигнальное заземление
6 — Линия CAN-High, J-2284
7 — К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
8 — Ignition On
10 — J1850 Шина-
11 — Adj Switch (?)
12 — SCI TX
13 — SCI RX
14 — Линия CAN-Low, J-2284
15 — L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16 — Питание +12В от АКБ
