Свап мотора либо блока ECU от Nissan Elgrand. Различия в электронике. Часть 1 — Введение
Доброго времени суток, драйвовчане!
Введение
Данный цикл статей будет полезным владельцам Европейских, Арабских, Американских R50 с мотором VG33.
Наверняка многие сталкивались с необходимостью замены либо ремонта двигателя ввиду преклонных лет, тяжелой эксплуатации и больших пробегов.
Если рассматривать вопрос ремонта — то процесс этот долгий, требующий серьезных денежных вложений, наличия большого количества инструмент, приспособлений и главное толковых мотористов.
Ряд процедур, таких как проточка коленвала, расточка блока, восстановление хона требует обращения к специалистам.
Поэтому многие идут по пути замены двигателя в сборе на контрактный. Так как этот вариант требует минимум временных и денежных затрат.
Но проблема заключается в том, что выбор «европейских» моторов VG33 крайне не велик, цена на них высокая, а состояние сомнительное.
Как многим известно — двигатель VG33E устанавливался на ряд автомобилей:
1996–2000 Nissan Pathfinder
1996–2004 Nissan Pathfinder In Australian Models
1997–2000 Infiniti QX4
1999–2004 Nissan Frontier
2000–2004 Nissan Xterra

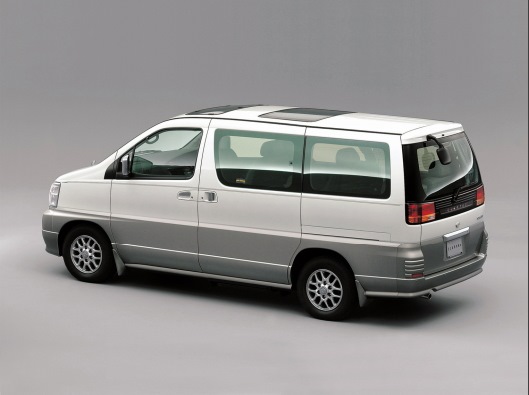

1997–2002 Nissan Elgrand
1999–2002 Nissan Quest/Mercury Villager
200?–200? Nissan Paladin
Самый дешевый вариант — двигатель с японского праворульного микроавтобуса Nissan Elgrand.
Моторы с них, как правило приходят в значительно лучшем состоянии.
На разборках во Владивостоке этих моторов десятки а то и сотни, стоят они почти в два раза дешевле европейских вариантов.
Разумеется моторы идентичны не на 100%. Есть отличия как и по «железу» так и по электронике.
Сразу скажу — процедуру свапа японского мотора вместо европейского проделывали множество раз — запредельно сложного ничего нет, переделок по «железу» минимум.
Вопрос «железа» я затрагивать не буду.
Хотелось бы рассмотреть вопрос электроники.
Если блоки у еровпейцев/американцев/арабов идентичны и взаимозаменяемы, то у японцев используются свои блоки, со своим разъемом.
То есть при свапе мотора перед вами встает вопрос:
— либо менять моторную косу с блоком ECU на японские.
— либо оставлять косу и блок ECU европейские.
Возможны оба варианта.
Японская версия VG33E отличается уменьшенным количеством датчиков и систем.
Список систем и датчиков которые отсутствуют в японской версии, но присутствуют в европейской:
1. В японцах нет задних лямда-зондов. Вместо них стоят датчики температуры выхлопных газов, которые никак на работу двигателя не влияют, ошибку не дают.
2. В японцах очень сильно упрощена система EVAP. Вместо 4 электрических клапанов, 2 вакуумных клапанов и одного датчика давления, используется всего один электрический клапан. Ошибки по данной системе в японцах не возможны, что позволяет глушить эту систему.
3. Упрощена система EGR — вместо электрического клапана и датчика температуры, по которому происходит контроль работы системы и могут быть ошибки, используется только электрический клапан. Ошибки по данной системе в японцах не возможны, что позволяет глушить эту систему.
4. Отсутствие системы MAP/BARO.
5. Отсутствие системы передачи коробочных ошибок основному блоку ECU (A/T Check Signal)
6. Блоку ECU не передается положение закрытой дроссельной заслонки (Throttle Position SW(CLSD POS))
7. Отсутствие датчика температуры воздуха (Intake air temperature sensor)
8. Отсутствие датчика положение коленвала ДПКВ (Crankshaft position sensor(OBD))
9. Отсутствие разъема OBD (Data link connector for GST)
10. Отсутствие датчика температуры топлива (Tank Fuel Temperature Sensor)
Постарался ничего не упустить.
Как можно заметить — у японцев электроника значительно упрощена.
В этом есть и свои плюсы и свои минусы.
По каждому отличию я выложу отдельную статью и постараюсь объяснить различия.
Эти статьи будут полезны как тем, кто решился на замену двигателя, так и тем, кто имеет ошибки по рассматриваемым системам. Так же эта статья может оказаться полезна тем, кто решил перейти с европейских мозгов на японские.
