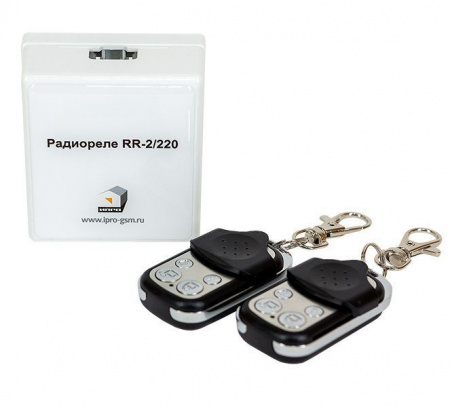

Комплект радиореле RR-2/220 + 2 пульта
| Назначение |
- Дистанционное управление электрическими жалюзи, магнитными замками, насосами и другими электроприборами.
- Дистанционное управление освещением или вентиляцией.
- Включение и отключение систем сигнализации, использование в качестве «тревожной кнопки».
- Дистанционное управление шлагбаумами, откатными воротами, раздвижными дверями и другими системами доступа.
- Работает с Беспроводными датчиками. При срабатывании беспроводного датчика протечки воды, можно дать команду на перекрывание воды.
| Возможности комплекта |
Прибор легко настраивается. Прописывание пультов нажатием одной кнопки.
Можно прописать для управления до 42 пультов на каждый из 2 каналов.
Возможно использовать для подключения беспроводных датчиков к проводным системам.
К контактам реле можно подключать силовую нагрузку (220В х 10А, 2,2 КВт) и управлять электроустройствами напрямую
| Схема работы |
При нажатии на кнопку пульта, устройство подает кратковременный импульс (3 сек., 1 мин., либо переключает контакты Реле).
Можно управлять: воротами, шлагбаумом, электрозамками, или управлять электроустройствами с пульта.
| Режимы работы |
Радиореле имеет три режима работы:
- Импульсный режим — РЕЛЕ срабатывает на 3 секунды.
- Временной режим — РЕЛЕ срабатывает на 1 минуту.
- Триггерный режим (ON/ OFF) — РЕЛЕ срабатывает при каждом нажатии кнопки пульта в разное положение (включено/выключено).
В этом режиме сохраняется память последнего состояния РЕЛЕ. При обесточивании радиореле и возобновлении подачи питания, контакты РЕЛЕ перейдут в то положение, которое было до обесточивания блока радиореле.
Режимы работы радиореле устанавливаются с помощью специальных перемычек. Для каждого силового РЕЛЕ можно задать свой режим работы под разные задачи.
| Технические характеристики |
| # | Параметр | Значение |
| 1 | Напряжение питания | 220 В |
| 2 | Температурный диапазон | -30…+50°С |
| 3 | Габаритные размеры | 67х62х30 мм |
| 4 | Относительная влажность | До 90% без конденсата |
| 5 | Радиочастота передатчика | 433,92 МГц |
| 6 | Дистанция передачи (при прямой видимости) | 100 м |
| 7 | Количество каналов приемника | 2 |
| 8 | Максимальное количество датчиков(пультов), которых можно записать на каждый канал | 42 |
| 9 | Нагрузка, коммутируемая приемником | 10А на каждом канале (220В переменный ток, до 2,2 кВт) |
| 10 | Тип выхода канала | Перекидное реле |
| 11 | Количество режимов работы каждого канала | 3 |
ОПЛАТА
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Электронные системы при онлайн-заказе: PayPal, WebMoney и Яндекс.Деньги. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
ДОСТАВКА
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.
Комплект радиореле RR-2/220
КОМПЛЕКТ РАДИОРЕЛЕ RR-2/220 + 2 пульта.
Комплект радиореле RR-2/220 предназначен для управления различными электроустройствами с пульта:
— воротами
— шлагбаумом
— электрозамками
— калитками
— лампочками или любыми электроустройствами
ВОЗМОЖНОСТИ ПРИБОРА
Прибор легко настраивается. Прописывание пультов нажатием одной кнопки.
Можно прописать для управления до 42 пультов
Возможно использовать для подключения беспроводных датчиков к проводным системам
К контактам реле можно подключать силовую нагрузку (220В х 10А, 2,2 КВт) и управлять электроустройствами напрямую
СТРУКТУРНАЯ СХЕМА РАБОТЫ
При нажатии на кнопку пульта, устройство подает кратковременный импульс (3 сек., 1 мин., либо переключает контакты Реле).
Можно управлять: воротами, шлагбаумом, электрозамками, или управлять электроустройствами с пульта
Назначение комплекта радиореле RR-2/220
- Дистанционное управление электрическими жалюзи, магнитными замками, насосами и другими электроприборами.
- Дистанционное управление освещением или вентиляцией.
- Включение и отключение систем сигнализации, использование в качестве «тревожной кнопки».
- Дистанционное управление шлагбаумами, откатными воротами, раздвижными дверями и другими системами доступа.
- Работает с Беспроводными датчиками. При срабатывании беспроводного датчика протечки воды, можно дать команду на перекрывание воды.
Режимы работы радиореле
Радиореле имеет три режима работы:
- Импульсный режим — РЕЛЕ срабатывает на 3 секунды.
- Временной режим — РЕЛЕ срабатывает на 1 минуту.
- Триггерный режим (ON/ OFF) — РЕЛЕ срабатывает при каждом нажатии кнопки пульта в разное положение (включено/выключено).
В этом режиме сохраняется память последнего состояния РЕЛЕ. При обесточивании радиореле и возобновлении подачи питания, контакты РЕЛЕ перейдут в то положение, которое было до обесточивания блока радиореле.
Режимы работы радиореле устанавливаются с помощью специальных перемычек. Для каждого силового РЕЛЕ можно задать свой режим работы под разные задачи.
Нумерация кнопок пульта
Общая схема приемника
Как это работает?
На каждую зону приемника можно записать до 42-х кнопок:
К каждой кнопке пульта можно подключить неограниченное количество приемников:
Как это работает?
Радиореле подключается к блоку автоматики шлагбаума 2 проводами.
Блок автоматики необходимо подключить к клеммам:
— НРЗ и Общий, как показано ниже на примере подключения WIDES4KIT.
ОСТАЛИСЬ ВОПРОСЫ?
Купить комплект радиореле в интернет-магазине компании ИПРо.
Купить радиореле в интернет-магазине компании ИПРо.
Документация и ПО
Декларация таможенного соответствия
Технические характеристики радиореле RR-2/220 +2 пульта:
Дальность по прямой видимости
Поддерживаемая кодировка датчиков или пультов: PT2262, EV1527
1 канал. 1 Силовое реле нагрузка до
Реле с перекидными контактами
Силовое реле 10А
220В переменный ток, до 2,2 кВт)
Количество датчиков(пультов) на канал
Максимальное количество датчиков(пультов),
можно записать на канал.
Режимы: Импульсный (3 сек), Временной (1 мин.), Триггерный (смена состояния)
Питание комбинированное (+12В, и от сети
220 В) подается на клеммные колодки приемника
