Кабель для программирования PSG16
Ранее я на одном из интернет ресурсов опубликовывал данную тему, но видимо народ на тот ресурс не заходит или поисковик не дает, по этому выкладываю тут данный материал.
Для программирования/перепрограммирования насосов PSG16 есть интересный как мне кажется прибор – MPPS18. Этот прибор может слить с насоса и залить в насос калибровки, достаточно только на прямую подключится прибором к насосу. Собственно для этого надо изготовить кабель.
Разъем кабеля будет подключаться для программирования непосредственно к насосу, а именно к правому разъему, который находится над выходными штуцерами высокого давления.
Для изготовления кабеля нам необходимо на разборке купить правый разъем подключаемый к насосу так как именно в правом разъеме есть пины питания. Что бы подготовить разъем надо из него извлечь лишние (не нужные нам) провода и оставить только нужные опираясь на схему.
Из 4 пинов +12в и 4 пинов МИНУС я использовал всего по 2.

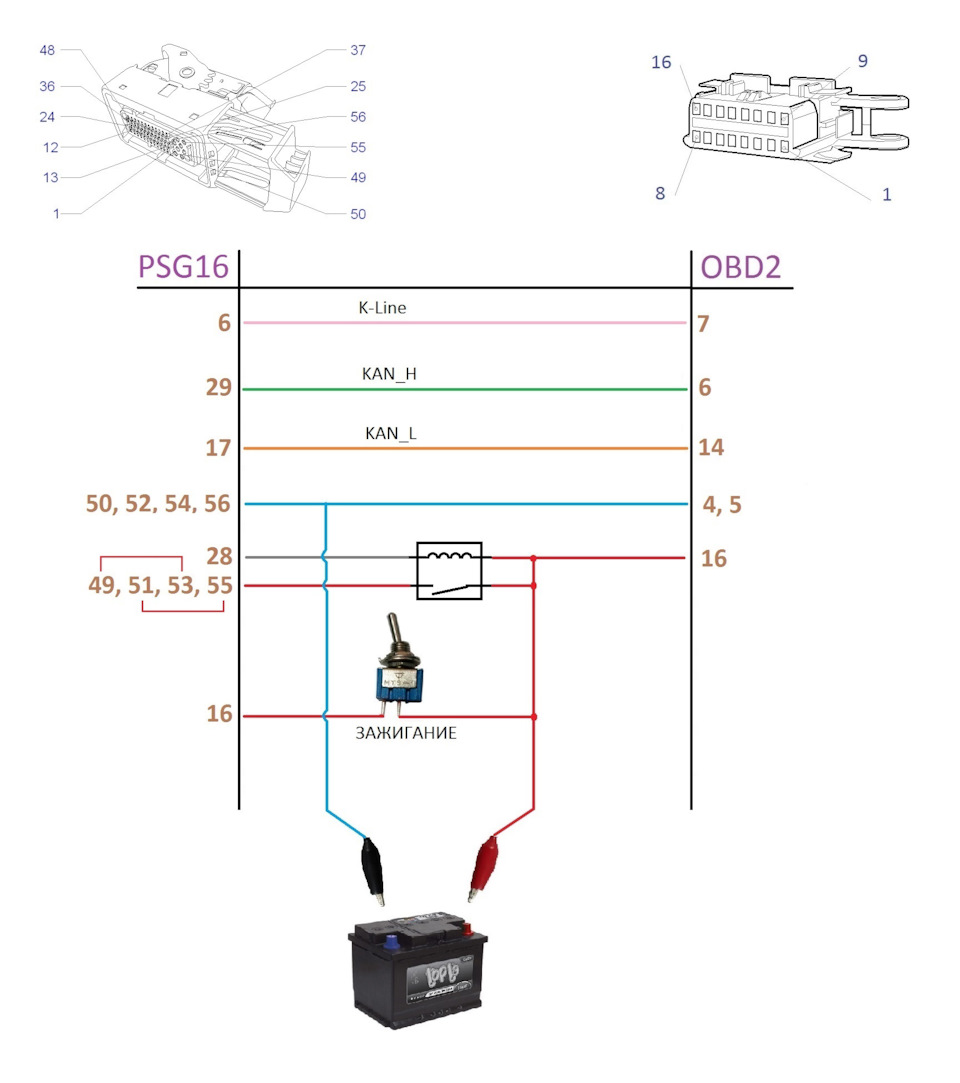

На картинке показал какие пары запараллелены, что бы подключать не 4 пина, а только 2 из разных пар. МИНУСовых использовал 2, все 4 параллельно сидят. Еще добавил 2 светодиода, один на питание, второй на зажигание (на картинке не отобразил)
Минусовые ВСЕ пины объединены одной площадкой, это уже хорошо.
Так же пины +12в разделены по парам, это тоже очень хорошо.
По этому я оставляю 2 пина +12в, каждый из которых будет идти на свою площадку и
оставляю 2 пина минусовых.

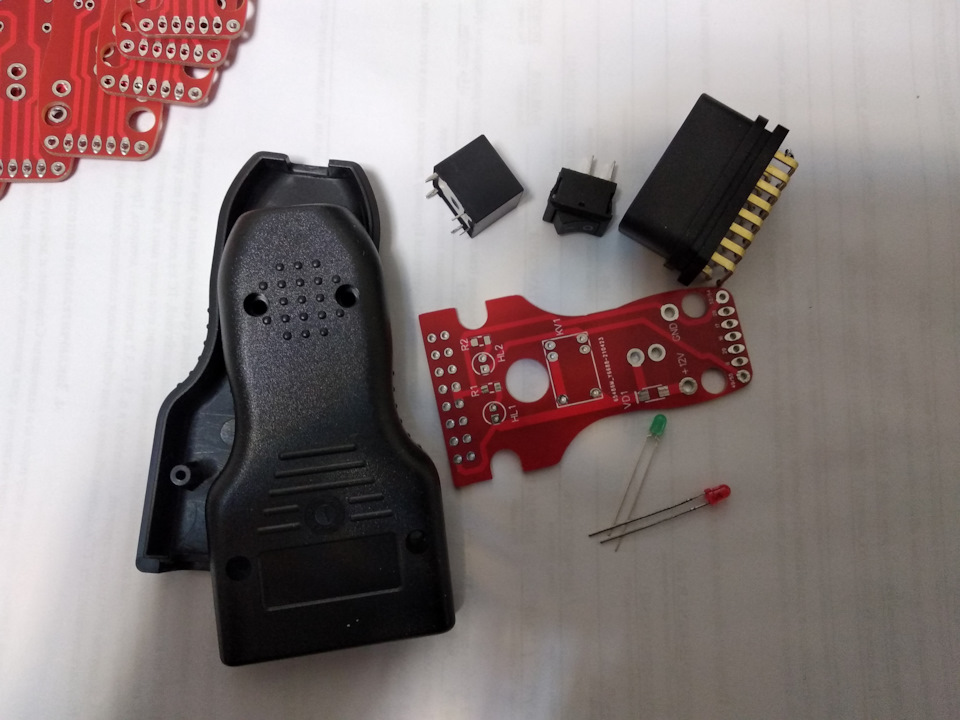

Был заказан корпус с гнездом в котором боковые пины под пайку на плату. Была изготовлена плата и все собрано. Платы заказал сразу несколько штук так же как и корпусов заказывал несколько, мало ли кому понадобиться еще.
Вот собственно получается КИТ набор для самостоятельной сборки кабеля.
В итоге должно получится так, только вместо разъема крокодилы припаять, что бы цепляться к клеммам АКБ.
Psg16 распиновка разъема
Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:
· Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.
Подключение ЭБУ на столе.
Bosch PSG16 (разъём B, с широкими контактами)
51,55: +12 неотключаемое (K30)
16: +12 отключаемое (K15)
50,52,54,56: Масса
6: К‑линия (адаптер J2534)
17: CAN‑L
29: CAN‑H
