Установка приборной панели с рестайлинга
Прочитав много форумов и БЖ на сайте тоже решил установить себе приборку от рестайлинга.

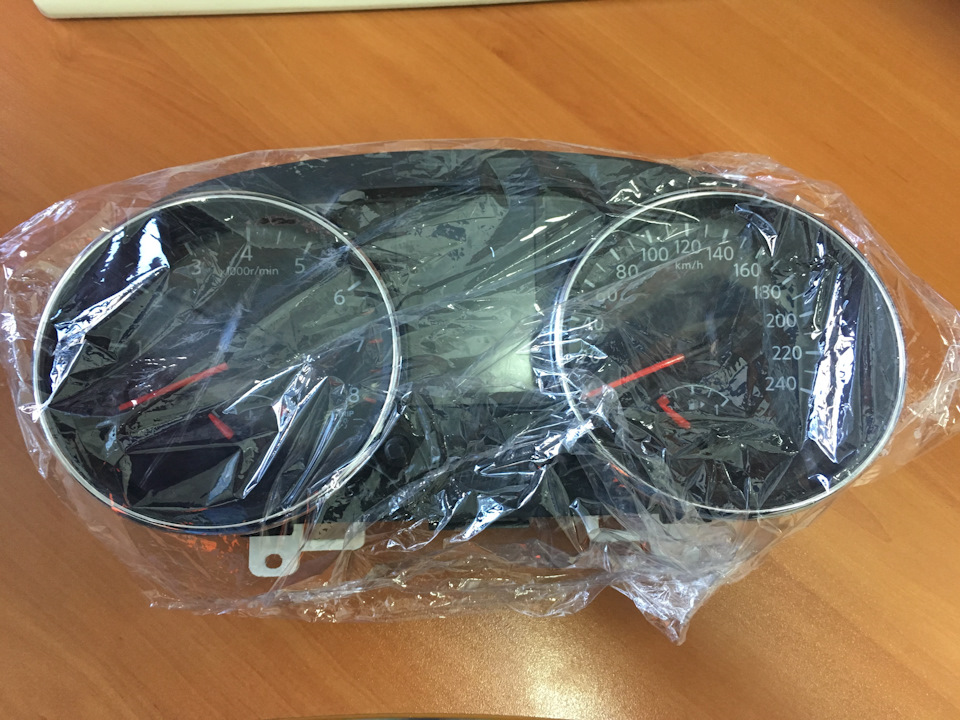

Купил на AVITO приборку для бензина и АКПП
Однако разъемы у старой и новой приборки разные. На разборках конечно эти разъемы должны быть, но их либо впаривают по цене косы, либо выбрасывают за ненадобностью. На долгие поиски не было желания, поэтому было решено заколхозить приличную и качественную альтернативу. На сайте Чип и Дип было приобретено ЭТО…

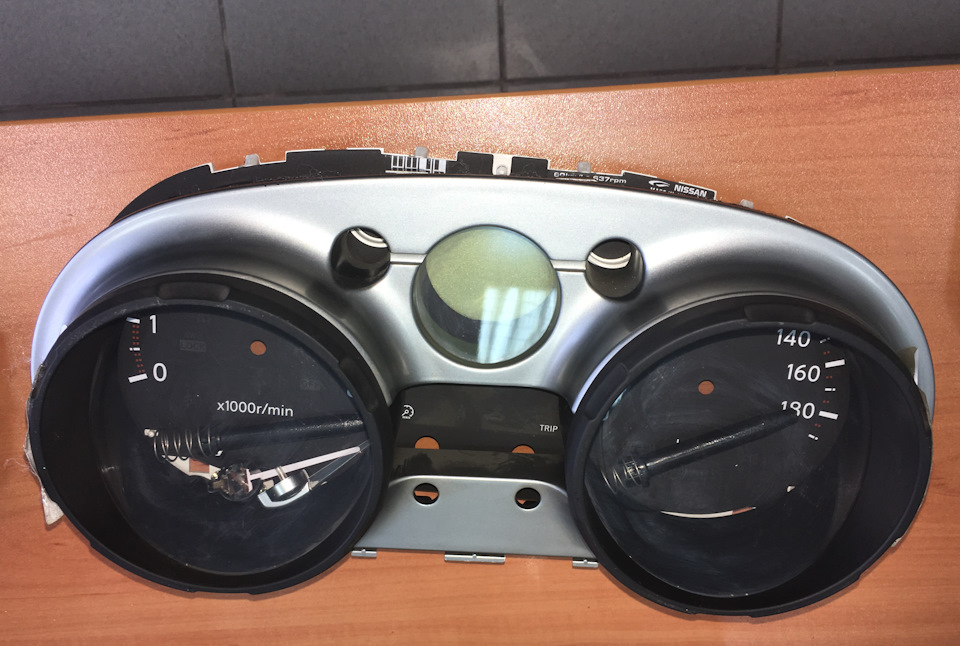

А так же был куплен донор от праворульного Nissan Dualis на разбор т.к. родную панель не хотелось трогать.

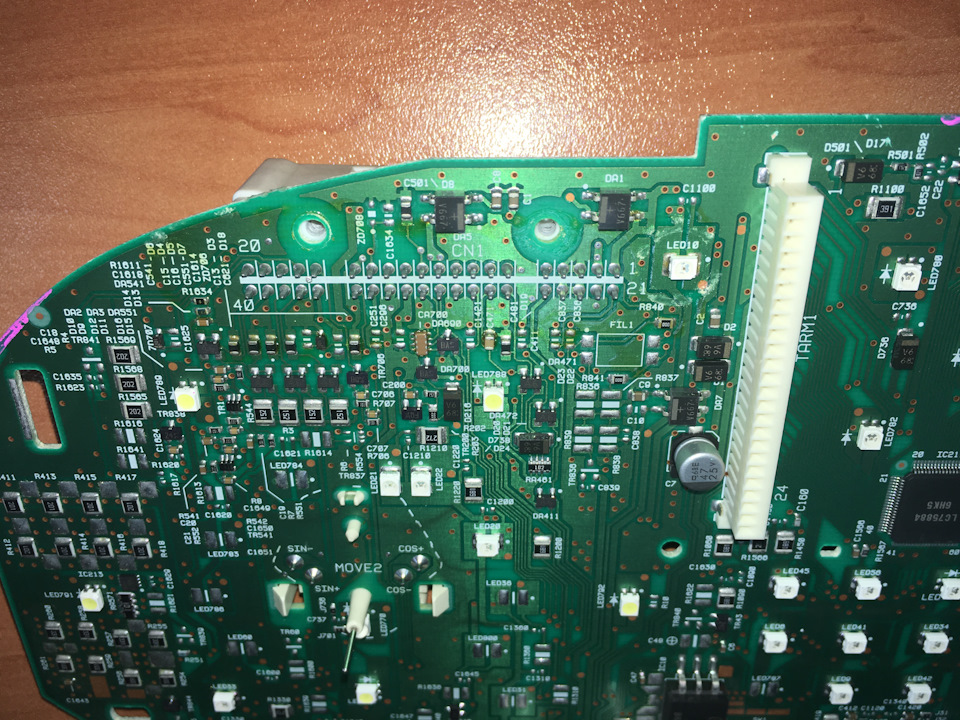

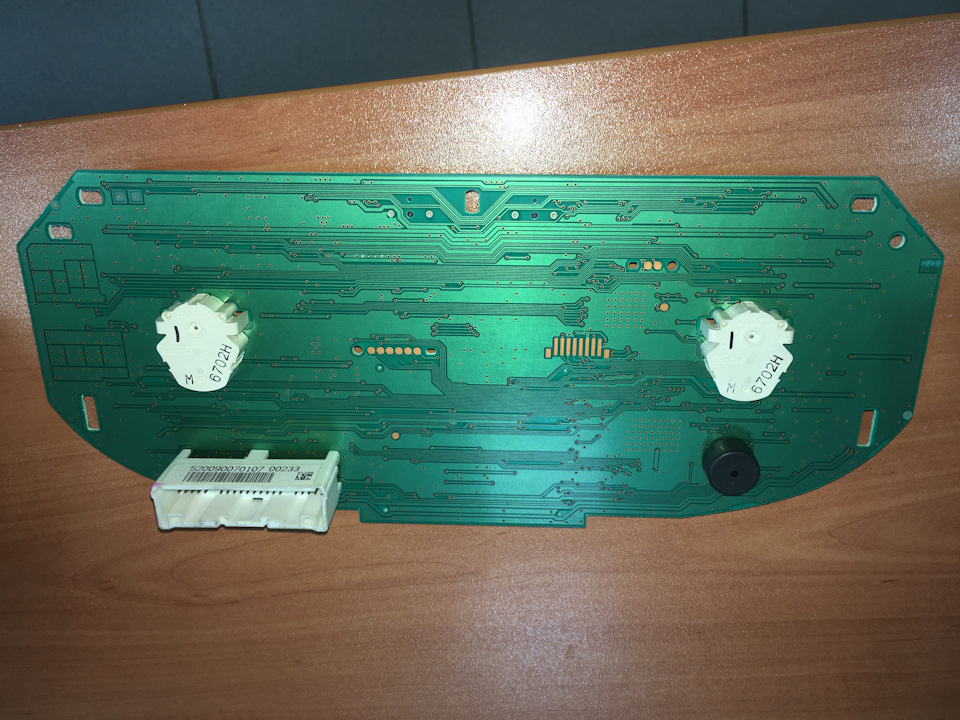

С помощью фена выпаиваем разъем из платы.

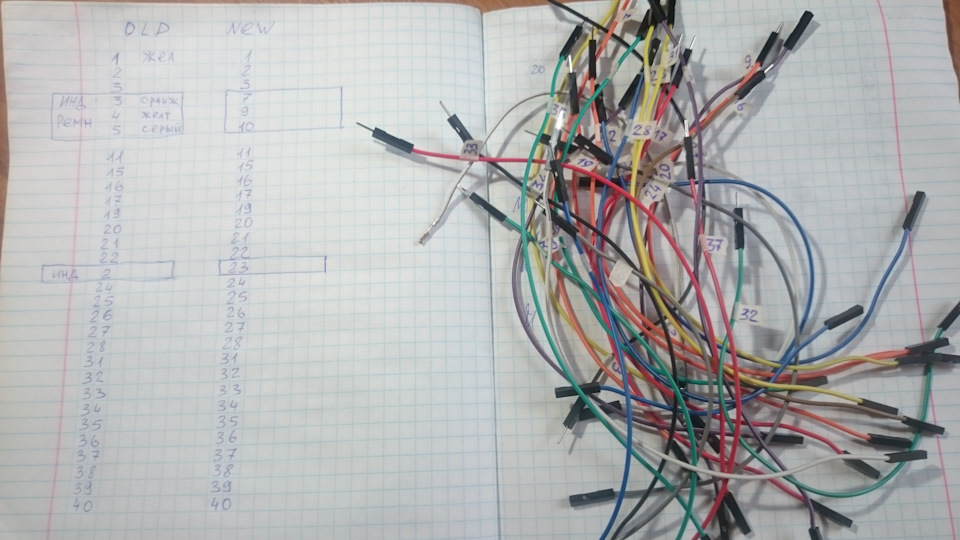

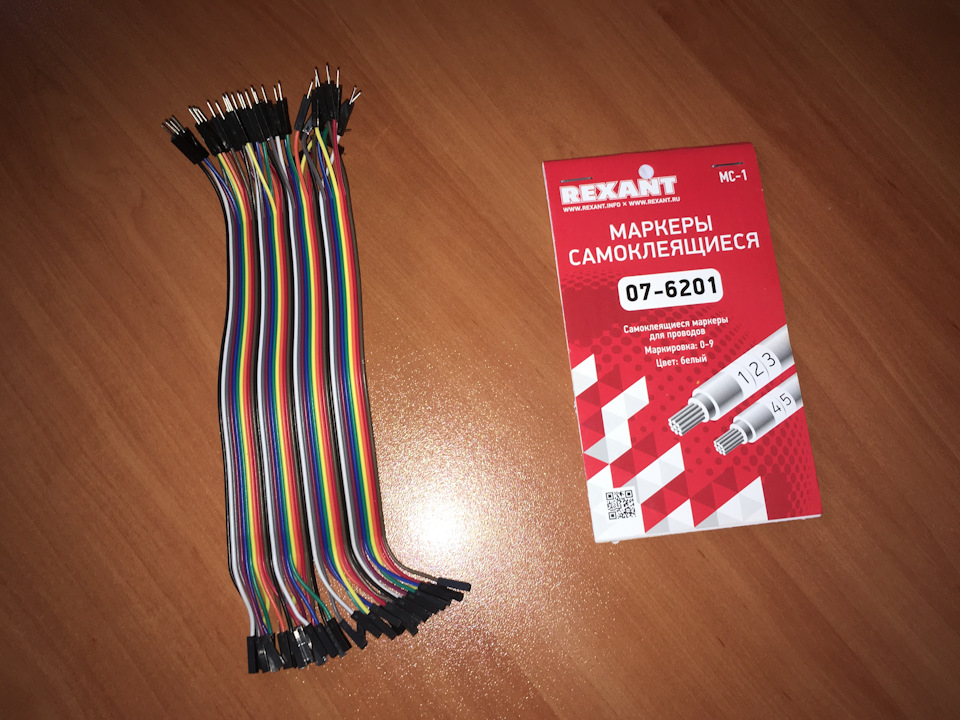

После подготовительных работ начинаем по одному вставлять проводки с разъемами в новую приборку и нумеруем их для удобства.

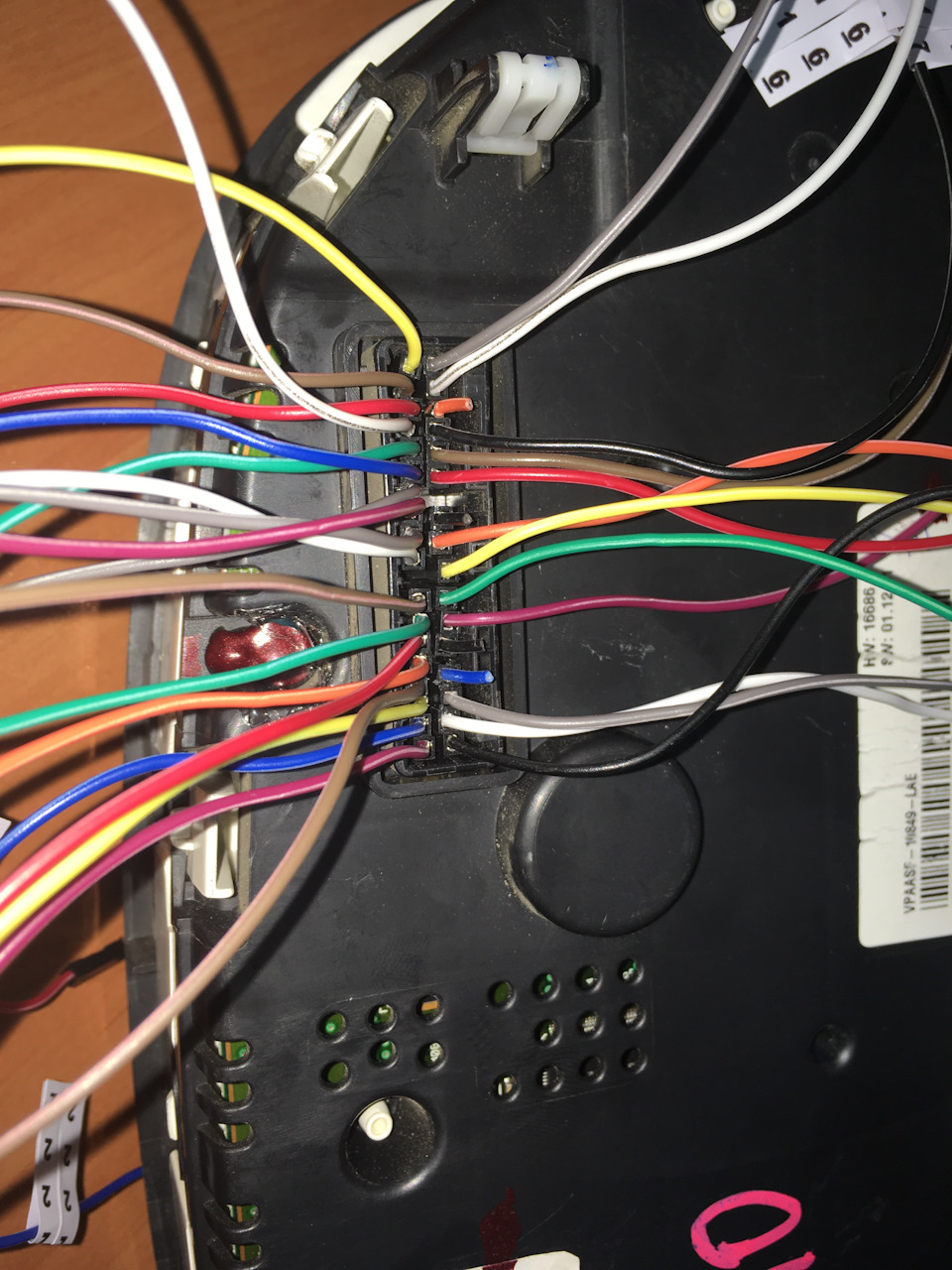

После того как все провода вставлены и пронумерованы начинаем их припаивать к разъему, выпаянному ранее из донора., согласно схеме которую я нашел на нашем сайте www.drive2.ru/l/463060147…513421628588163098&page=0
Как видите, подключение производится практически пин в пин, только для вывода информации о непристегнутом ремне на дисплей приборки, пины 7,9,10 и 23 в рестайловой приборке соединяются с пинами 3,4,5 и 2 из разъема индикации не престегнутых ремней. Я их пронумеровал, заизолировал, но пока не стал подключать.

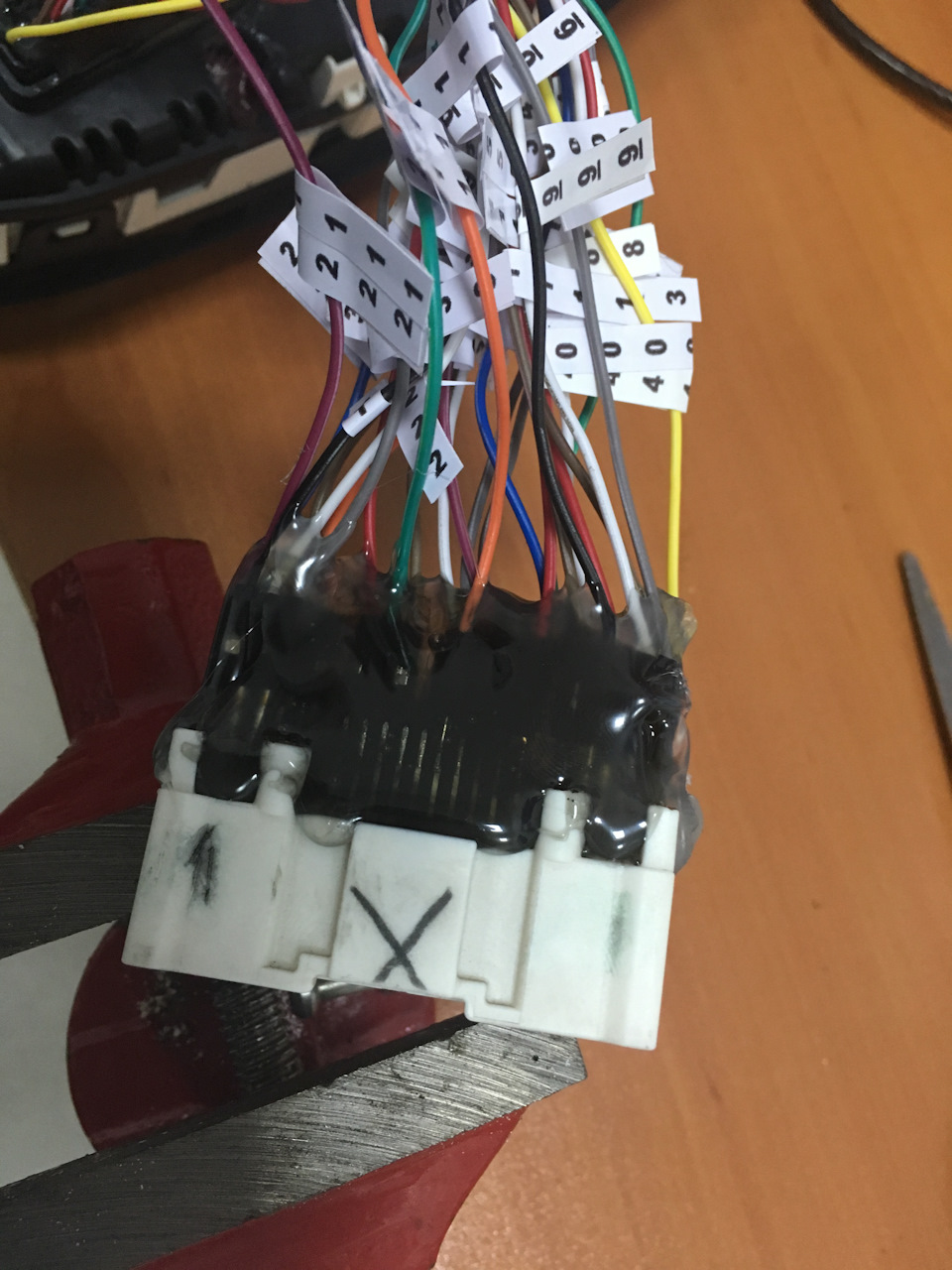

по завершению пайки оба разъема были укреплены термоклеем.
Ну вот и все пришла пора идти в машину и менять приборку.
Снимаем старую панель.

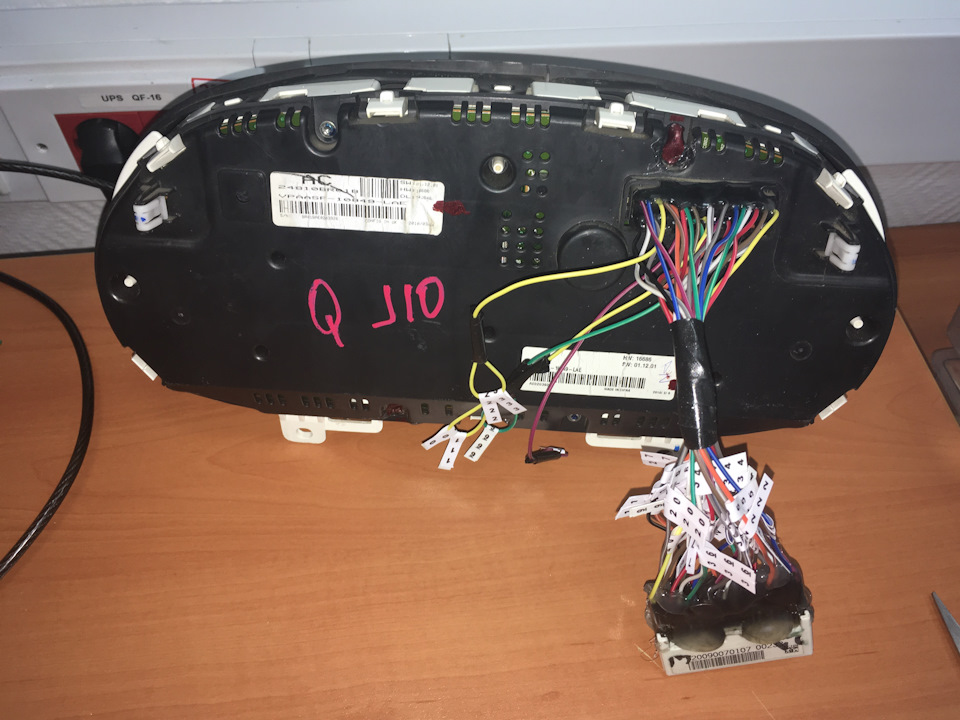

Теперь новую приборку с разъемом от старой подключаем к штатной проводке и вуаля все заработало!
