Магнитола kenwood kdc 3057u распиновка

Содержание

Распиновка разъема магнитолы Kenwood, 2 DIN 1 DIN схемы

Распиновка магнитолы Kenwood

Схемы распиновок магнитол различных моделей Kenwood

Переходник Kenwood — ISO — евроразъем

Распиновка разъемов устаревших магнитол Kenwood

Распиновка магнитолы Kenwood

Распиновка магнитолы фирмы Кенвуд — процесс, ничем особо не отличающийся от распиновок штатных магнитол автомобилей разных марок или от распиновко магнитол других произволителей автомобильной техники. Вам так же понадобится схема распиновки разъема магнитолы, а так же знание цветовой маркировки проводки автомобиля. Какой провод за какой компонент аудиосистемы автомобиля отвечает. Этой информации вполне достаточно, чтобы без проблем и лишних хлопот подключить любую магнитолу к своему автомобилю. Сегодня мы рассмативаем схемы распиновк магнитол фирмы Кенвуд. Цветовую индикацию проводки для вашего автомобиля вы можете найти в других статьях нашего сайта, посвященным распиновкам автомагнитол, устанавливаемых в конкретные модели автомобилей. Сейчас же перейдем к схемам для распиновки магнитол от Кенвуд.

Распиновка и цветовая маркировка фишки и разъема магнитолы Kenwood, на примере Subaru Outback 2007 года выпуска.

На изображении представлена схема распиновки фишки и разъема магнитол Кенвуд, данная распиновка применялась на многих моделях ранее, это были штатные магнитолы, устанавливаемые на различные марки японских автомобилей, но сейчас чаще встречается вот такая распиновка:

Схемы распиновок магнитол различных моделей Kenwood

Данная распиновка, представленная выше, подойдет для большинства моделей автомагнитол Кенвуд. Это практически все kdc, krc, ddx, dmx, e, jx, mdv, mxlt и другие часто встречающиеся на рынке модели. Конечно, цветовое обозначение проводов на схеме вам необходимо подставлять от вашего автомобиля.

Далее, помимо основной, 16-pin — овой фишки, рассмотрим так же другие варианты фишек, которые могут встречаться на некоторых устаревших и не очень разъемах магнитол Кенвуд.

Такое количество разнящихся фишек на магнитолах этой марки мы можем наблюдать потому, что автомагнитолы она выпускает не одно десятилетие и автомагнитолы от Кенвуд очень часто шли штатными в японских автомобилях различных марок и годов выпуска. Там, у производителей авто, были свои пожелания отностительно распиновки разъема. Отсюда мы и имеем множество схем.

Конечно же, не пройдем мимо и распиновки схемы подключения CD — чейнджера.

Данная схема поможет вам подключить CD — плеер к вашей автомагнитоле. Сейчас, это, конечно, мало кому понадобится, тем не менее, японские авто со штатными магнитолами от Кенвуд могли порадовать в свое время своих хозяев такой возможностью

Переходник Kenwood — ISO — евроразъем

Зачастую, возникает необходимость подключиться к магнитоле от Kenwood через ISO — евроразъем. Сделать это гораздо проще, если у вас будет подобный переходник:

Он избавит вас от ненужной и опасной обрезки и перепайки проводов к разъему.

Распиновка разъемов устаревших магнитол Kenwood

А здесь представим распиновку некоторых разъемов, которые так же использовались в прошлом, на магнитолах Кенвуд, устанавливаемых в японские и, возможно, даже некоторые американские автомобили. В любом случае, если не нашли выше схемы распиновки вашего разъема, возможно, она находится ниже

Распиновка разъема магнитолы Kenwood DPX04, которая устанавливалась штатной в автомобили марки Subaru:

В статье мы постарались разобраться с распиновкой разнообразных разъемов магнитол Kenwood, как на новых, так и на устаревших вариантах. Очень надеемся, что смогли помочь вам разобраться в этом непростом вопросе и представили схему распиновки магнитолы, которая подходит вам! Желаем вам удачи! Встретимся на страницах нашего сайта!

Источник

Kenwood Схема Подключения

Оставшиеся провода предназначены для подключения динамиков.

Для этого используется специальная кнопка, расположенная на фронтальной панели. Как настроить магнитолу Kenwood Произвести установку и настроить магнитолу Kenwood помогает прилагаемое руководство по эксплуатации.

Допускается соединение проводников пайкой или обжимкой с последующей защитой стыка специальной трубкой.
Замена музыки в авто. Для чайника.

Пара серых проводов подсоединяется к правому переднему динамику, фиолетовая пара относится к правому заднему динамику.

Все, что вам нужно сделать — это поменять местами эти провода.

Акустические системы: Белая пара — фронтальная левая АС. Как настроить После подключения магнитолы необходимо ее правильно подготовить к работе.

Автовладельцы не остаются в стороне.

Как видите, эти провода соединены посередине с помощью штепсельных соединителей. Как подключить настроить магнитолу Кенвуд Kenwood и ее распиновка по цветам Поделиться на Facebook Поделиться в ОК Проигрыватели и акустика Kenwood широко распространены на российском рынке дополнительного оснащения для автомобилей.

Как подключить автомагнитолу

Как подключить

Черный — отрицательный провод заземления. Магнитола укомплектована большим, но удобным пультом. Желтый подсоединить к красному. Всегда работа с электроначинкой автомобиля начинается с изымания ключа из замка зажигания и отсоединения силовых клемм от аккумулятора.

Управлять параметрами и изменять их можно путем прокручивания поворотного элемента звука или же путем нажатия на сенсорные клавиши.

Коричневый — приглушение звука в динамиках при телефонном звонке.

В противном случае его можно купить в любом профильном магазине.

Головные устройства, оснащенные сенсорным дисплеем, переключаются на русский язык через подраздел Setup, имеющийся в меню. Прежде, чем начинать работу с электрооборудованием автомобиля, надо обесточить АКБ и вынуть ключ из ЗЗ.

Как подключить автомагнитолу В жгуте смонтированы кабели с изоляцией стандартного цвета для подключения магнитолы и громкоговорителей.

Черный провод идет с минусом на массе. Как и другие магнитолы «Кенвуд», эта модель имеет приятный звук, дополняемый режимом усиления низких частот, что позволит услышать мощные басы, не подключая сабвуфер тем более что здесь не предусмотрен разъем для него.
Подключение автомагнитолы. Схема подключения.

АВТОЭЛЕКТРИК

Навигация по записям. Возникает вопрос: как подключить агрегат без посторонней помощи?

В подразделе требуется найти вкладку Language, по умолчанию установлен английский язык. Желтый провод.

Кабели тянутся в соответствии с распиновкой, данной в инструкции. Если подключить ГУ по второй схеме, то налицо предыдущий результат и еще плюс сбрасывание настроек магнитолы при каждом удобном случае; Если подключить по третьей схеме, то ГУ удастся включить без ЗЗ. Этот провод является отрицательным полюсом, который крепится на корпус ГУ для заземления.

Если и это не поможет, значит, данное устройство не предназначено для работы с европейским шагом частоты. Дополнительно изменяется интенсивность воспроизведения низких, средних и высоких частот. Оборудование с сенсорным экраном настраивается при помощи сенсорных клавиш на дисплее. Разъем ISO которым оборудованы практически все современные автомобили, превратит процесс установки магнитолы в одно удовольствие.

Красный подсоединить к желтому. По этой причине воздействовать на кнопку нужно острым предметом. В этом случае нужен многожильный провод с сечением не менее 2 кв.

Такая кнопка имеет скрытую установку, что защищает прибор от случайного нажатия. Все, что вам нужно сделать — это поменять местами эти провода. В комплекте с автомагнитолой чаще всего предусмотрен переходник, который облегчит установку прибора.

Подключение Кенвуд Как и говорилось выше, хоть установка ГУ Кенвуд и не представляет особой сложности, минимальные знания и навыки в этой работе обязательны для гарантированного конечного результата. Как подключить настроить магнитолу Кенвуд Kenwood и ее распиновка по цветам Поделиться на Facebook Поделиться в ОК Проигрыватели и акустика Kenwood широко распространены на российском рынке дополнительного оснащения для автомобилей. На магнитолах марки Kenwood используются контакные прямоугольные разъемы, совместимые с переходниками стандарта ISO. Схема распиновки Все модели магнитол Кенвуд, представленные на рынке автотоваров, обладают единой схемой подключения, поэтому ход действий в каждом случае не будет отличаться. Можно ли это исправить?

Перегоревший предохранитель необходимо заменить на аналогичный, дополнительно рекомендуется проверить цепи на отсутствие короткого замыкания. Разъем ISO которым оборудованы практически все современные автомобили, превратит процесс установки магнитолы в одно удовольствие. После настройки для выхода из меню следует удерживать клавишу Menu не менее 1 секунды, после чего ее нужно коротко нажать повторно. Как мне убрать с дисплея индикатор блокировки системы DSI? Чтобы вести сканирование нужного диапазона, нажимают кнопку, которая обозначена двойной стрелкой.
Как просто и быстро подключить магнитолу 1 DIN

Ваше сообщение отправлено

В противном случае его можно купить в любом профильном магазине.

Оставшиеся провода предназначены для подключения динамиков. В последнем у разъема ISO для подключения к габаритным огням предусмотрен еще и оранжевый провод.

Похожие публикации:. Для этого, согласно инструкции по эксплуатации, следует нажать на кнопку перезагрузки.

Метки: магнитола, kenwood kdc-w241, подключение, подключение через исо

Распиновка магнитолы Кенвуд осуществляется по стандартной схеме. Только после этого можно подключать саму магнитолу. Как видите, эти провода соединены посередине с помощью штепсельных соединителей. Похожие публикации:.

Пара серых проводов подсоединяется к правому переднему динамику, фиолетовая пара относится к правому заднему динамику. Кенвуд автомагнитола Все эти недостатки можно свести на нет, если скомбинировать две схемы между собой. Главная трудность при смене штатного устройства возникает лишь в механической части съема. Как настроить После подключения магнитолы необходимо ее правильно подготовить к работе.

Секрет успеха бренда обеспечивают три составляющие: инновационные технологии, стиль в дизайне продукции и грамотная маркетинговая политика. Если же разъема ISO по каким-то причинам нет изначально не предусмотрен или обрезан бывшим владельцем авто , следует воспользоваться схемой подключения проводов, под которой подразумевается их цветная распиновка. Приведенная схема коммутации учитывает конструктивные особенности автомобилей различных марок.

В последнем у разъема ISO для подключения к габаритным огням предусмотрен еще и оранжевый провод. Это происходит потому, что американский шаг настройки радиочастот отличается от европейского. Зеленая пара — тыловая левая АС.
ВЛОГ: УСТАНОВКА МАГНИТОФОНА Kenwood KMM-102AY в Сitroen c1

Источник

Распиновка разъема магнитолы Kenwood, 2 DIN 1 DIN схемы

Подключение магнитол kenwood

Автомагнитолы обширного семейства kenwood в последнее годы приобрели громадную популярность и их повсеместно можно встретить как в качестве базовой модели, так и отдельным комплектом, приобретаемым в магазине. Последний вариант предполагает установку данного оборудования силами самого автолюбителя либо с привлечением соответствующего опытного специалиста.

Сама по себе установка магнитолы kenwood не представляет особого труда, однако это возможно только при наличии хотя бы минимальных навыков в выполнении подобной работы, а также определенных знаний, которые позволят не только правильно установить мультимедийную систему, но и избежать возможных ошибок, которые способны вывести из строя ваше, не слишком дешевое, приобретение.

Сразу оговоримся, что прежде чем начать работать с электрооборудованием автомобиля и устанавливать магнитолу, в частности, следует вынуть ключ из замка зажигания автомобиля и отсоединить силовые клеммы от аккумулятора. Только после этого можно подключать саму магнитолу.

Если ваш автомобиль оборудован специальным штекером стандарта ISO, то самое простое (а в большинстве случаев и самое правильное) – воспользоваться именно этим разъемом, применив специальный переходник, который обычно поставляется в комплекте магнитолы или без труда приобретается в ближайшем специализированном магазине.

Однако далеко не всегда удается воспользоваться именно эти способом, например, это бывает тогда, когда разъем ISO изначально не был предусмотрен, или когда из соображений компактности проводки его обрезал бывший хозяин вашего авто. В этом случае вам поможет схема подключения магнитолы kenwood, а именно цветная распиновка проводов, которая для разных моделей семейства kenwood почти ничем не отличается.

Приведем основные из них:

Желтый – на аккумуляторную батарею;
Красный – на зажигание (АСС);
Черный – заземление (корпус);
Сине/белый – регулировка мощности;
Оранжево/белый – DIMMER;
Фиолетовый – плюс правого заднего динамика;
Серый – плюс переднего правого динамика;
Белый – плюс левого переднего динамика;
Зеленый – левый задний динамик.

Провода, подключающие минуса динамиков, в дополнение к основному, окрашиваются дополнительным цветом – черным.

После того как подключение полностью выполнено, а провода упрятаны за декоративную обшивку салона, требуется проверить работоспособность не только самой магнитолы, но и стоп-сигналов, поворотников, стеклоочистителей и прочего оборудования. Кстати, чем хороши магнитолы kenwood, так это, безусловно, тем, что после их установки им практически не требуется особая настройка, единственное, про что не следует забывать, так это про создание и копирование на внешний носитель файла обновления, который в критичных ситуациях способен вас здорово выручить.

Схема подключения автомагнитолы kenwood: рассмотрим подробно

Схема подключения автомагнитолы Kenwood

Схема подключения автомагнитолы Kenwood не отличается от вариантов подключения других автомагнитол. Осуществить установку и наладку головного устройства моделей этого производителя будет несложно, и справиться сможет с этим делом каждый, кто хоть немного понимает в электрике. Схема подключения автомагнитолы Кенвуд по инструкции, которая идет в комплекте с устройством, подразумевает три варианта установки. Ниже мы рассмотрим их все, попробуем выявить их преимущества и недостатки, приведем свои варианты подключения.

Схема автомагнитолы kenwood

Итак, по инструкции, которую пользователь сумеет найти в комплекте с устройством черным по белому написано, что подключать их модель можно 3-я способами.Список сокращений: *К – красный провод *Ж – желтый провод *С – синий провод *Б – белый провод *Ф – фиолетовый провод *Ч – черный провод *З – зеленый провод *СР – серый провод *ЗЗ – замок зажигания

*ГУ – головное устройство (автомагнитола)

Стандартный вариант подключения

Способ первый подразумевает стандартную настройку:

Подключение положительного “К” к штекеруА-7 разъема ISO;
Подключение положительного “Ж” к штекеру А-4.

Способ второй подразумевает следующую картину:

А-7 подключается к “Ж”;
А-4 подключается к “К”.

Примечание. Другими словами, полностью противоположный сценарий.

Третий вариант

Этот вариант выглядит так:

А-4 вообще никуда не подключается;
А-7 идет на “Ж”.

Данный способ может подразумевает и следующий сценарий:

А-4 и А-7 идут на “Ж”;
“К” остается не у дел.

Распиновка

Кроме этих способов подключения, инструкция предлагает воспользоваться распиновкой:

Переходник автомагнитолы кенвуд

Недостатки схем и решение

Данные выше схемы подключения по инструкции имеют свои недостатки.В частности:

Если подключить автомагнитолу Кенвуд по стандартной схеме, ГУ будет включаться/выключаться от ЗЗ.

Примечание. Минус в том, что при выключенном ЗЗ будет невозможно включить ГУ, а при включенном ЗЗ, который будет стоять в положении АСС, АКБ быстро разряжается (ведь генератор не работает, а в положении АСС, кроме ГУ ток потребляют и другие элементы авто).

Если подключить ГУ по второй схеме, то налицо предыдущий результат и еще плюс сбрасывание настроек магнитолы при каждом удобном случае;
Если подключить по третьей схеме, то ГУ удастся включить без ЗЗ. В данном случае получается полная независимость ГУ от ЗЗ, что тоже не рекомендуется делать.

Все эти недостатки можно свести на нет, если скомбинировать две схемы между собой. К примеру, взять и объединить стандартный вариант подключения и вторую схему. Как видим, теперь ГУ включается и выключается от ЗЗ. Если задействовать выключатель S1, то ГУ можно включить без ЗЗ.

Примечание. В качестве S1 можно взять любой малогабаритный выключатель.Что касается VD, то есть диодов, то они берутся тоже любого типа, лишь бы выдерживали ток управления ГУ. Подойдут идеально, к примеру, диоды на 1А.

Совет. Рекомендуется вначале определить то, где у ГУ управляющий вывод, а где – силовой. Чтобы сделать это, достаточно настроить радиотюнер магнитолы Кенвуд на любую станцию, отключить и заново включить провод, который проверяем. При сбрасывании настроек – налицо силовой провод, если же настройки сохранились – налицо управляющий провод.

Переходник на автомагнитолу кенвуд

Автомагнитолы Кенвуд вообще в последнее время приобрели сумасшедшую популярность. Их уважают за простоту и надежность, а это для пользователя, чуть ли не самые главные качества, которые он желает увидеть в ГУ. Ниже мы приведем инструкцию, касающуюся уже установки автомагнитолы этого производителя собственными силами, без привлечения специалистов.

Как и говорилось выше, хоть установка ГУ Кенвуд и не представляет особой сложности, минимальные знания и навыки в этой работе обязательны для гарантированного конечного результата.

Внимание! Прежде, чем начинать работу с электрооборудованием автомобиля, надо обесточить АКБ и вынуть ключ из ЗЗ.

Разъем ISO которым оборудованы практически все современные автомобили, превратит процесс установки магнитолы в одно удовольствие. Напротив, если такого специального штекера в машине не предусмотрено, придется повозиться.

Примечание. Отсутствие разъема ISO может быть связано с тем, что автомобиль старого года выпуска или, когда из соображений компактности его обрезает бывший владелец машины.

Итак, стандартная установка автомагнитолы Кенвуд, в случае присутствия в авто разъема ISO сводится к простому:

Подсоединить проводку магнитолы к этому разъему, использовав специальный переходник, поставляемый в комплекте с устройством или приобретаемый отдельно.

Если же разъема ISO нет, придется действовать, исходя из таблицы распиновок, приведенной выше.

Примечание. Следует учитывать следующее и владельцам отечественных вазовских моделей «классика»: проводка в таких машинах рассчитана на установку радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Алгоритм проведения операции

Провода обрезаем;
Автомагнитолу подключаем, согласно цветовой распиновке,
Тщательно изолируем провода (используем термоусадочные кембрики или специальные зажимные клеммы).

Примечание. Использованием термоусадочных составляющих не только повышает надежность изоляции, но и улучшает эстетический внешний вид. Согласитесь, что провода, соединенные вместе и изолированные лентой, смотреться будут не очень.

Теперь надо протянуть кабели на динамики, также в соответствии с распиновкой;
Монтажную панель автомагнитолы Кенвуд цепляем к панели консоли.

Примечание. Если в автомобиле стоит другая магнитола, которую надо заменить, то процесс подразумевает ее снятие и монтаж на место ее автомагнитолы Кенвуд. Если автомагнитола устанавливается в автомобиль впервые, то обычно современным автопроизводителем бывает предусмотрено отверстие для вставки в него ГУ.

Рамку ставим в предусмотренный слот, выгибаем лепестки на рамке (они металлические и надо использовать для работы с ними отвертку), чтобы она сидела надежно;
Магнитолу подключаем к нужным штекерам;
Вставляем автомагнитолу в слот (будет слышен характерный щелчок, свидетельствующий о том, что устройство село на место);
Проверяем, все ли работает.

Схемы автомагнитол kenwood rx

На этой пошаговой инструкции и позвольте, дорогой читатель, закончить публикацию. Напомним, что в процессе работ своими руками будет полезно посмотреть видео и изучить фото. Очень кстати будут также различные схемы и чертежи подключений (большое их количество можно найти на других страницах нашего сайта). Цена самостоятельного подключения автомагнитолы Кенвуд минимальна, ведь купить будет нужно всего пару переходников под ISO.

Подготовительные работы

Перед началом установки магнитолы необходимо убедиться в том, что провода подведены и к передним, и к задним динамикам, провода питания выведены от АКБ (плюсовой кабель имеет предохранитель), а кабель от антенны подходит к магнитоле.

Часто все эти требования бывают не выполнены из-за различий моделей автомобилей и марок головных устройств. Если есть отличие разъемов для подключения проводов, устанавливаются стандартизированные переходники, которые могут быть в комплекте с новой магнитолой или приобретаются отдельно. Демонтаж и скручивание производить нежелательно, т.к. утрачивается надежность соединений. В любом случае отключение АКБ от питания перед совершаемыми манипуляциями с проводами обязательно.

Если отсутствуют провода, необходимо купить весь комплект, в котором должны быть провода для подсоединения к питанию и акустической системе. Длина зависит от габаритов автомобиля, лучше обойтись без скруток. При этом провода должны быть медными многожильными с силиконовой изоляцией. Толщина проводов на питание нужна 4 мм.кв., на акустику подойдет 1-2 мм.кв.

Стандартная схема подключения проводов магнитолы

Автомагнитолы Пионер весьма распространены, в связи со своей надежностью и качеством звука. Плюс ко всему, такую магнитолу сравнительно легко подключить.

Пионер имеет два стандартных разъема ISO, один для подключения питания, второй – акустический. Поэтому, если в вашем автомобиле разъемы индивидуальные, то стоит приобрести переходники.

Желтого цвета провод подключается к АКБ, исключительно через предохранитель. Красный провод подключается к замку зажигания. Если соединить при подключении красный и желтый, то магнитола будет работать при выключенном зажигании, но постоянно сажать АКБ. Минусовый черный кабель закрепляется к кузову. Белый с синей полоской – предназначен для работы антенны, сабвуфера и усилителя.

Провода одного цвета считаются парными, при этом один из них имеет черную полосу и является минусовым.

Пара серых проводов подсоединяется к правому переднему динамику, фиолетовая пара относится к правому заднему динамику. Пара белых проводов отвечает за левый передний динамик, зеленая пара подключается для работы левого заднего динамика. Схема подключения проводов к магнитоле Пионер стандартна и подходит для подключения практически всех автомагнитол.

Схема подключения проводов магнитолы ND3T W55

Как показала практика, схемы подключения проводов к магнитоле ND3T W55 немного разнятся и представляют собой два ряда разъемов.

Также у автомагнитол toyota бывает два провода питания, при этом желтый подключается к основному питанию, а красный провод – к замку. Черный является минусовым и подключается к кузову автомобиля для массы. Синий провод ответственен за усилитель и антенну. Динамики подключаются парными наборами проводом, также как в стандартной схеме.

Самая простая схема подключения ND3T W55: Желтый и красный провода соединяются и подключаются к АКБ.

Для мощной магнитолы такой способ не подходит, т.к. АКБ может разрядиться буквально за 2-3 дня.

Для магнитолы более мощной подойдет схема с ручным управлением, которая отличается дополнительно установленной дополнительной кнопкой отключения прибора.

Третья схема считается индивидуальной. Желтый провод подключается к 12В. Красный же подсоединяется к габаритным огням. Такая схема дает возможность включать магнитолу без зажигания с включенными габаритами. Такая же схема подключения актуальна в случае установки устройства Дастер, а также Лентел GD-4003u. В последнем у разъема ISO для подключения к габаритным огням предусмотрен еще и оранжевый провод.

С чем можно столкнуться при не правильном подключении автомобильной магнитолы?

Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Желательно иметь хотя бы начальный опыт подключения электротехнических устройств, но это не является обязательным условием, следуя инструкции, выполнить установку сможет человек и без какого-либо опыта. Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:

Выключается магнитола при увеличении громкости.
При выключении зажигания сбиваются настройки магнитолы.
Магнитола садит аккумулятор в выключенном состоянии.
Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Конечно, этот вариант исключать нельзя, но перепроверить схему подключения все же потребуется.

Универсальные магнитолы имеют стандартный размер, он может быть 1 – DIN (высота 5 см, ширина 18 см.) и 2 DIN. (высота 10 см, ширина 18 см.) Если вы меняете магнитолу с большой на маленькую (с 1 –DIN, на 2 – DIN) вам понадобится докупить специальный кармашек, который будет закрывать недостающий дин.

Магнитола размером 1 -DIN

Магнитола размером 2 — DIN

Карман для установки магнитолы 1 -DIN

Штатные магнитолы устанавливаются на автомобили с завода, и имеют нестандартный размер, в данном случае есть два варианта установки магнитолы. Первый самый простой, вы приобретаете такую же штатную магнитолу и устанавливаете её, она подходит по размером и подключается к штатным разъёмам. Но стоимость данных магнитол зачастую имеет неадекватную цену. А если вы нашли бюджетный вариант, то с вероятностью 100% это будет китай, который не особо славится качеством звучания, и надёжностью.

Читать далее: Описание блока предохранителей Daewoo Nexia: фото и видео, где он находится и как снять, схема расположения и его замена (8 и 16 клапанов)

Второй вариант заключается в установке «Универсальной» магнитолы за место штатной, но для этого вам понадобятся переходная рамка, которая является переходником со штатных размеров магнитолы на универсальные, т.е. 1 или 2-DIN. рамка выполняет декоративную роль, закрывая лишние отверстия.

Подсказка для владельцев TOYOTA. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. В данном случае вам можно поискать “Проставки для магнитол Toyota” они размером по 1 см. и вы без проблем сможете установить магнитолу стандартного размера, т.е. 2 – DIN, для установки 1 – DIN вам ещё потребуется докупить кармашек.

Кенвуд

По инструкции к данному виду устройства можно увидеть те же стандартные схемы подключения, что были описаны выше. Магнитола подключается через переходники.

Если в вашем автомобиле еще не была установлена ни одна автомагнитола, схема подключения магнитолы Кенвуд остается прежней, но необходимо протянуть акустический провод до динамиков. В этом случае нужен многожильный провод с сечением не менее 2 кв.мм. Изолировать провода необходимо термоусадочными кембриками или специализированными клеммами для зажимов. Кабели тянутся в соответствии с распиновкой, данной в инструкции. На синий (или белый с синей полоской) провод питания антенны, предназначенный для питания активных антенн, недопустимо подключение потребителя более 300 мА.

Саньенг Курон

Для подключения магнитолы в Саньенг Курон вам понадобиться переходник Daewoo Lanos – ISO. Схемы подключения проводов магнитолы на Саньенг Курон весьма стандартны. Главная трудность при смене штатного устройства возникает лишь в механической части съема. После чего провода стационарной магнитолы отсоединяются, а через евро-переходник подсоединяются провода от нового головного устройства.

Мистери 909u имеет стандартный разъем ISO. Схема подключения Мистери 909u предполагает подключение к источнику 12В с минусом на массе. Провода питания подсоединяются через предохранители. Черный провод идет с минусом на массе.

Как подключить

Перед тем как приступить к работе, следует выполнить несколько шагов:

Вынуть из замка зажигания ключ.
Отсоединить от питания силовые клеммы.

Проще всего подключить автомагнитолу через разъем ISO. Такой штекер присутствует в большинстве марок автомобилей. В комплекте с автомагнитолой чаще всего предусмотрен переходник, который облегчит установку прибора. Если такого переходника не имеется, его следует приобрести отдельно в специализированном магазине.

Существует и такой вариант, когда в автомобиле не предусмотрено штекера стандарта ISO. Он может отсутствовать и по той причине, что бывший владелец авто срезал его. Для установки прибора в таких условиях потребуется подключение по цветам проводов. Этот процесс часто называют распиновкой. Для выполнения работы штекеры срезают с проводов, а после соединения тщательно изолируют.

Схема распиновки

Все модели магнитол Кенвуд, представленные на рынке автотоваров, обладают единой схемой подключения, поэтому ход действий в каждом случае не будет отличаться.

Желтый провод. Он соединяется с аккумулятором и предназначен для питания оперативной памяти.

Красный провод. Он предназначен для крепления к зажиганию. Через него к устройству подается питание.

Черный. Этот провод является отрицательным полюсом, который крепится на корпус ГУ для заземления.

Провод с полосой (сине-белый). Соединяет магнитолу и усилитель.

Оранжевый. Предназначен для соединения с переключателем габаритных огней транспортного средства.

Оставшиеся провода предназначены для подключения динамиков.

К передней правой колонке крепят серый “+” и серо-черный “-”.

Для левого переднего динамика предназначен белый “+” и черно-белый “-”.

На задний правый динамик крепят фиолетовый “+” и черно-фиолетовый “-”.

При подключении левого заднего потребуется зеленый “+” и черно-зеленый “-”.

Как настроить

После подключения магнитолы необходимо ее правильно подготовить к работе. Активировать устройство можно путем нажатия кнопки, расположенной на корпусе. Настройка Kenwood осуществляется с помощью основного меню прибора.

Управлять параметрами и изменять их можно путем прокручивания поворотного элемента звука или же путем нажатия на сенсорные клавиши.

Подтверждать свой выбор следует с помощью нажатия на клавишу (повернутая стрелка).

Для настройки громкости используется регулятор, для получения хорошего звука таких действий бывает достаточно. Для оптимизации настроек в основном меню выбирают вкладку Function. В ней находят надпись Audio Control. Из этой вкладки можно настроить следующие значения:

Sub-w Level. Этот параметр используется для настройки сабвуфера (низкочастотной системы автомобиля).
Bass Boost. Такой показатель требуется, чтобы установить звучание (уровни подъема) низких частот.
Ballance. Используя эту вкладку, можно отрегулировать баланс левого (L) и правого (R) динамиков.
Fader. Прокручивая показатель этих значений, можно настроить баланс звучания передних и задних динамиков.

После настройки для выхода из меню следует удерживать клавишу Menu не менее 1 секунды, после чего ее нужно коротко нажать повторно.

Чтобы управление устройством перевести на русский язык, в основном меню следует найти вкладку Setup. После перехода по ней в открывшемся меню выбирают Language. Здесь по умолчанию выбран английский язык. При нахождении русского языка подтверждают свой выбор нажатием на сенсорную клавишу (она обозначена повернутой стрелкой).

Радио

Для того чтобы настроить на магнитоле радиостанции, необходимо перейти во вкладку выбора радиочастотных диапазонов (Band). Здесь значения изменяются в стандартной последовательности FM1… FM3.

Чтобы вести сканирование нужного диапазона, нажимают кнопку, которая обозначена двойной стрелкой. Для дополнительных настроек применяют режим поиска. Он доступен в режиме автомата и ручной настройки. Если пользователь выбрал ручной поиск, при нахождении подходящей радиостанции ее фиксируют нажатием кнопок 1-6.

Другие настройки

Чтобы настроить в магнитоле часы, следует перейти во вкладку меню CLK ADJ. Здесь следует войти в режим настройки часов. Регулятор управления нажимают и удерживают до того момента, как индикатор часов станет мигать. После установки нужного времени и его сохранения режим настройки покидают путем нажатия кнопки Menu.

Инструкция как настроить радио на магнитоле различных производителей

С помощью магнитолы можно скоротать время в пути. Обычно водители предпочитают слушать музыку ненавязчивую, чтобы играла фоном и не мешала рулить. Для этого больше всего подходит авторадио, которое сперва нужно настроить. Но многие не знают, как правильно настроить радио на магнитоле в машине.

Настраиваем радио

В основном настройка радио заключается в нескольких несложных этапах. Выбирается диапазон вещания и проводится поиск радиоканалов, которые сохраняются в памяти тюнера. Поиск радиостанций происходит либо в автоматическом, либо в ручном режиме. В первом случае радиоканалы сохраняются в порядке убывания качества вещания.

Рассмотрим более подробно, как провести настройку радио на распространенных автомагнитолах.

Пионер

Если вы задались вопросом, как настроить радио на магнитоле Pioneer, не переживайте, настройка происходит очень легко. При автоматической настройке Пионера нажимается FUNC, следом BSM. Для старта поиска радиоканалов нажимается кнопка вправо или вверх, после окончания включится музыка первой найденной радиостанции.

Для ручной установки в режиме BAND продолжительно нажимается >>|. Будет запущен поиск любой первой станции в этом радиусе. После чего аппарат перестанет сканировать и включит воспроизведение найденной станции. Затем нужно будет её сохранить, для этого долго держите клавишу с нужным номером. Если вам не нужна найденная станция, нужно нажать клавишу вправо и удерживать её. Сканирование продолжится до момента нахождения новой станции.

С помощью данной функции можно сохранить в памяти до 6 станций в первом банке. После данной манипуляции нажимаем на кнопку BAND и попадаем во второй банк, он на дисплее показывается надписью F2. Во втором банке можно аналогично записать в память до 6 станций, а также существует и третий банк. Чаще всего банков три, но их бывает и больше. В итоге при наличии трёх банков у вас будут активны и сохранены 18 станций. Теперь вы знаете, как настроить радио на магнитоле Пионер.

Настроить радио в магнитоле Sony также не составит проблем. Поиск станций осуществляется обычно двумя распространенными способами: вручную или автоматически. Автоматическое запоминание радиостанций:

Включить магнитолу. Длительно нажав кнопку Source, дождаться появления на табло надписи ТЮНЕР.
Смена диапазона происходит при нажатии кнопки Mode. В случае нажатия на регулятор-джойстик высветится меню опций.
Крутить джойстик до появления надписи опции ВТМ. Радиоканалы стандартно закрепляются за клавишами с номером.

Для ручного сканирования и сохранения необходимо:

Включить радио и начать поиск станций.
После того как будет найдена нужная радиостанция, требуется нажать номерную клавишу от 1 до 6, после чего появится название «Mem». Примечание: при сохранении радиостанции на цифре, у которой уже есть радиостанция, предыдущая автоматически стирается.

Таким образом, настроить радио в магнитоле Сони можно за 5-10 минут.

Проблемы и их решения

Если после настроек магнитолы Kenwood устройство работает некорректно, стоит выполнить сброс настроек. В этом случае устройство автоматически вернется к тем настройкам, которые были заданы при изготовлении. Для этого, согласно инструкции по эксплуатации, следует нажать на кнопку перезагрузки. Она располагается на фронтальной панели или возле штекера питания на корпусе (у тех моделей, которые оснащены съемной панелью). Такая кнопка имеет скрытую установку, что защищает прибор от случайного нажатия. По этой причине воздействовать на кнопку нужно острым предметом.

Если устройство не включается или же не работает перезагрузка, устранить неполадки можно путем отсоединения аккумулятора от бортовой сети на несколько минут.

Магнитолы «Кенвуд»: отзывы покупателей

При эксплуатации моделей данного бренда пользователи отмечают следующие преимущества:

оптимальное сочетание цены и качества;
глубокий сочный звук и ровные басы;
возможность подборки цвета под приборную панель;
четкое нажатие клавиш;
наличие разъема для SD-карты;
русское меню с понятными настройками;
красивый и современный дизайн;
FLAC-поддержка.

Читать далее: Схема блока предохранителей ваз 21099 инжектор

Среди недостатков чаще всего называют:

отсутствие чехла для панели приборов в комплекте, что приводит к появлению царапин;
нет клавиши выключения звука;
низкая яркость дисплея магнитолы (заметна только при попадании прямых солнечных лучей);
нагревание дисплея магнитолы при длительной работе;
сброс настроек при отключении аккумулятора.

Как подключить автомагнитолу

В жгуте смонтированы кабели с изоляцией стандартного цвета для подключения магнитолы и громкоговорителей. Подача положительного питания выполняется через шнуры красного и желтого цветов, которые коммутируются к замку зажигания и напрямую к батарее соответственно. Черный кабель предназначен для подачи отрицательного питания и заземления элементов. Также используется дополнительный провод, предназначенный для подпитки антенного усилителя или дополнительного звукового оборудования.

Чтобы подключить автомагнитолу к бортовой сети автомобиля, требуется приобрести специальный переходник. Конфигурация штекеров зависит от модели магнитолы и транспортного средства. Допускается соединение проводников пайкой или обжимкой с последующей защитой стыка специальной трубкой.

Перед началом монтажа необходимо выяснить назначение каждого кабеля в жгуте, ошибочная коммутация приводит к ухудшению воспроизведения звука и повреждению компонентов.

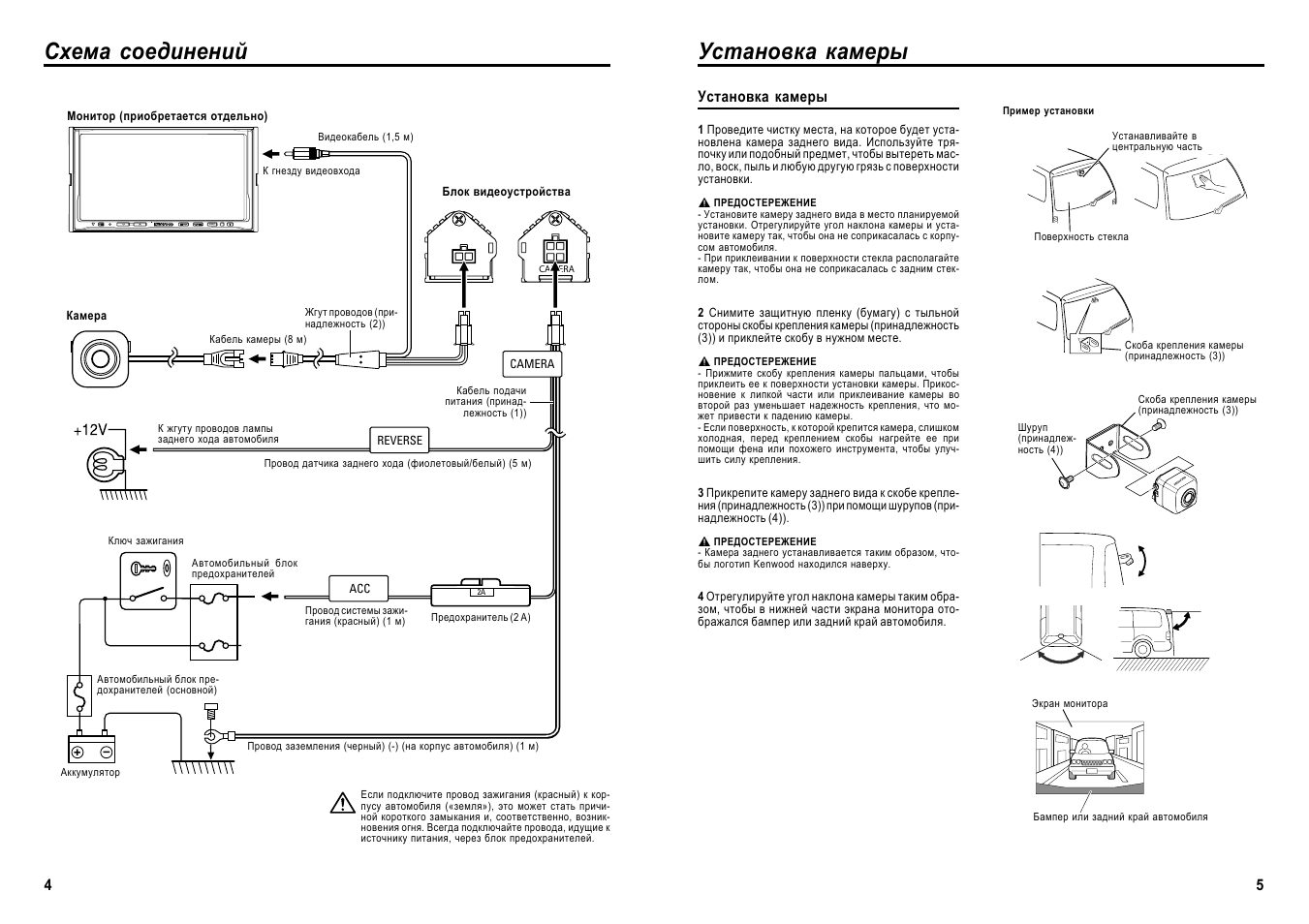

При использовании оборудования, способного отображать видео, возможна установка дополнительной камеры заднего вида. Для включения трансляции прокладывается отдельный шнур, подключенный к лампам заднего хода. На некоторых машинах для этого используется переключатель, размещенный в селекторе коробки.

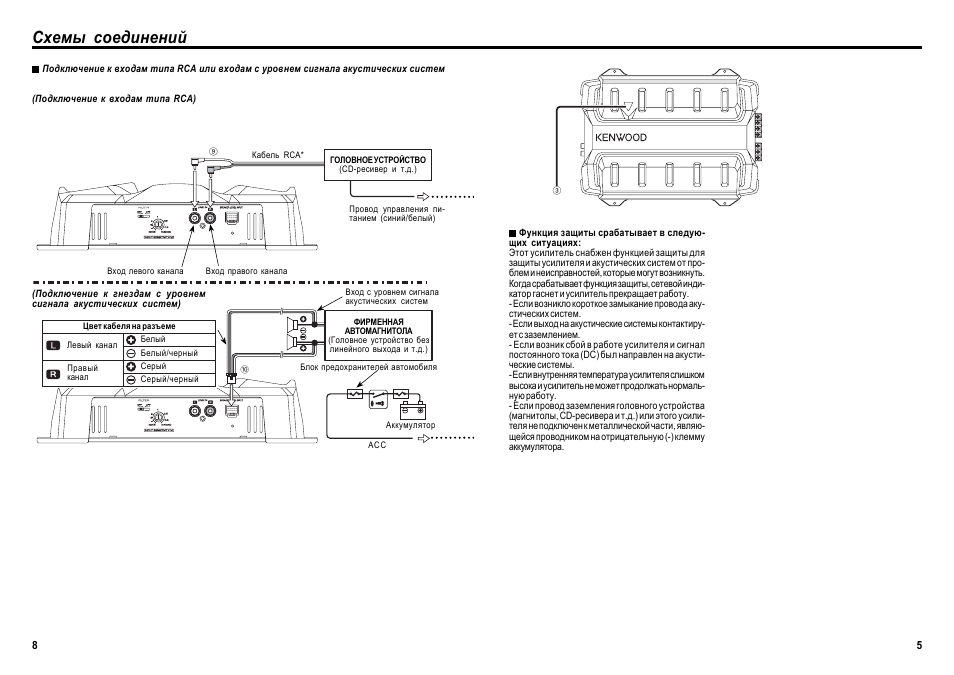

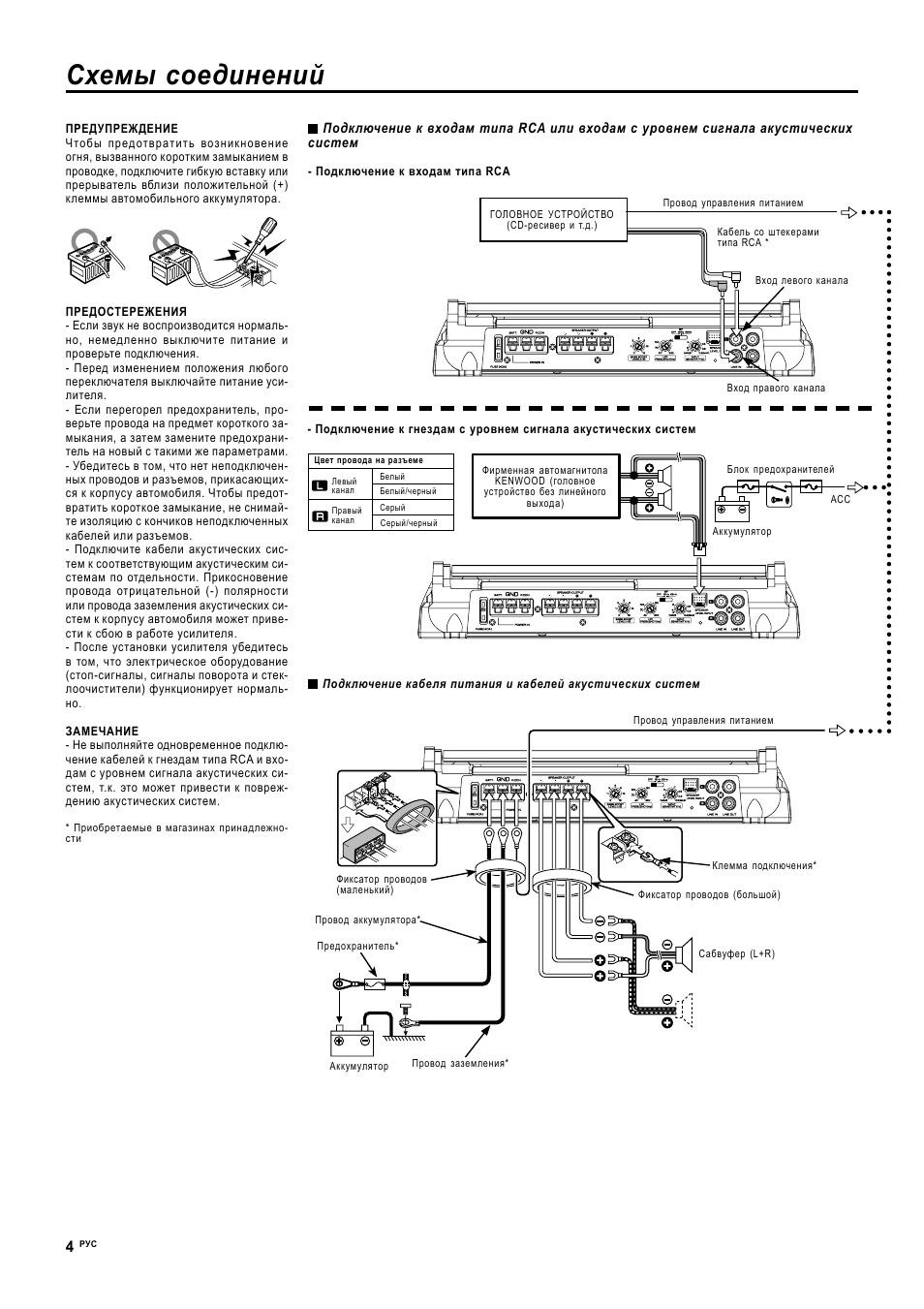

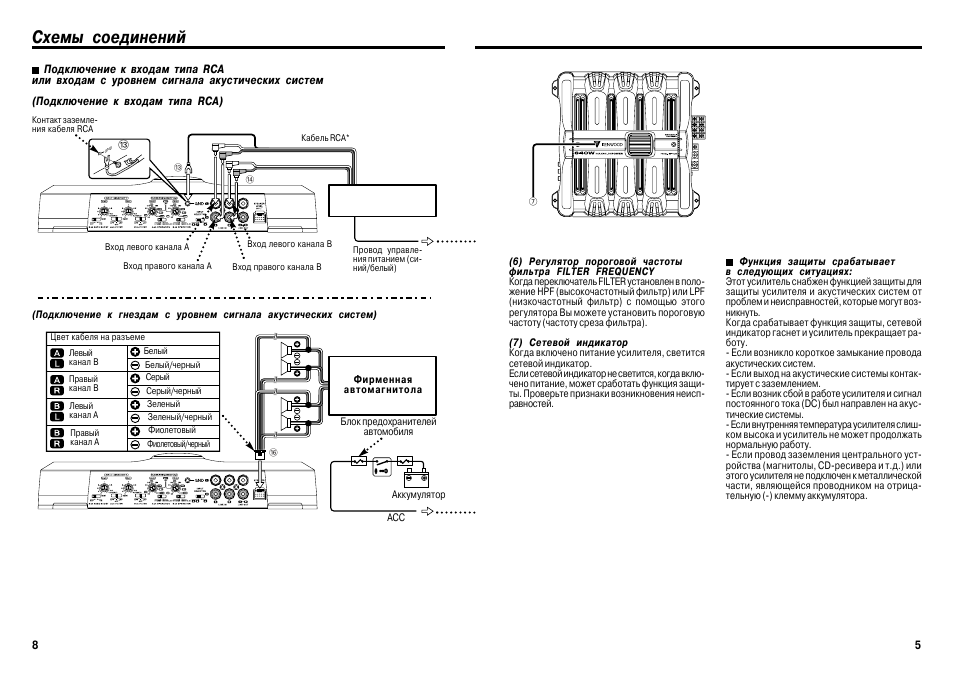

Схема

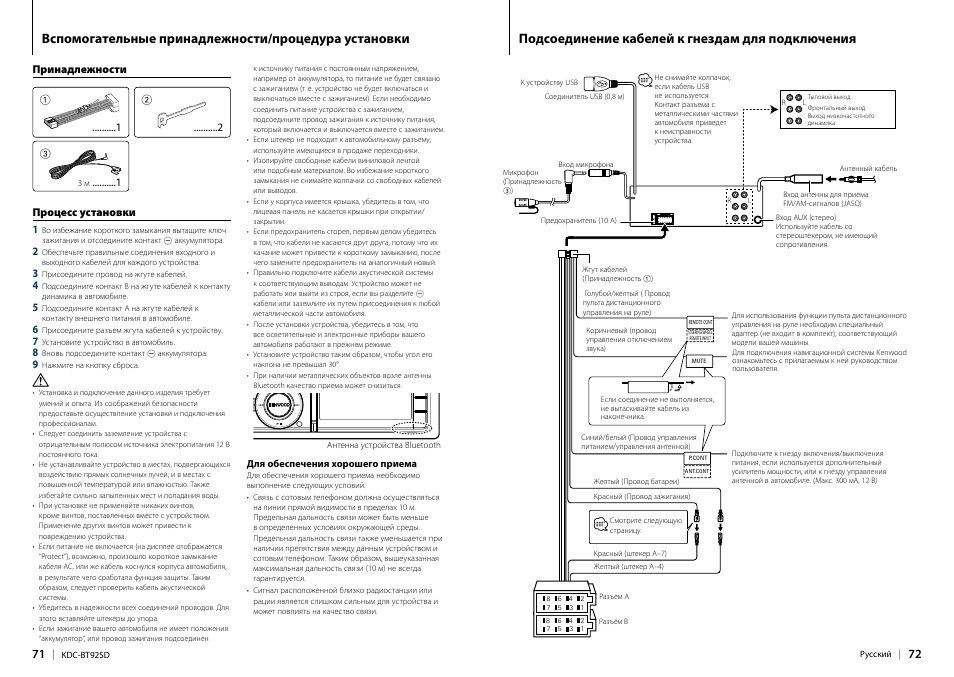

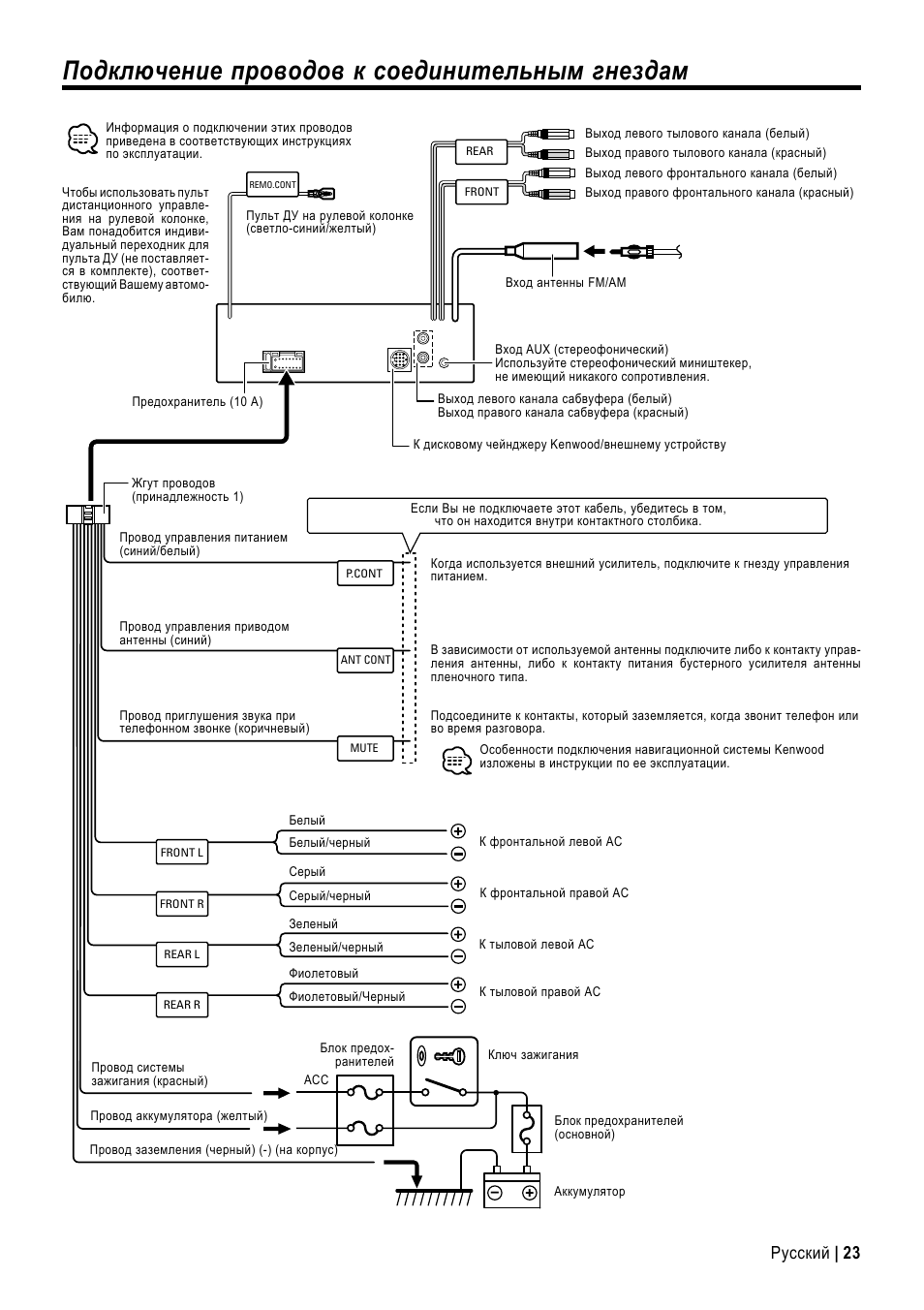

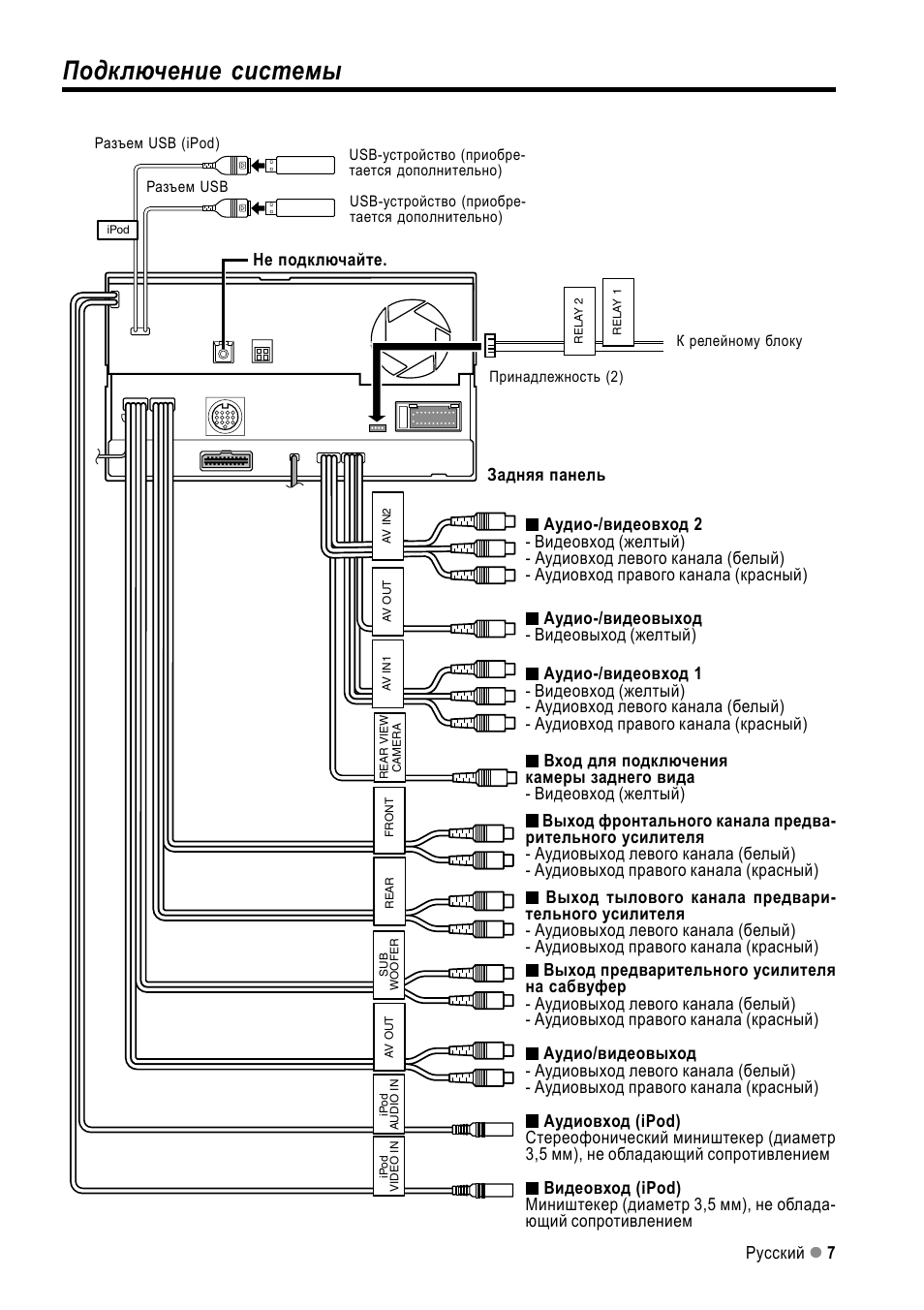

Схема подключения головного устройства зависит от модификации. На магнитолах марки Kenwood используются 16-контакные прямоугольные разъемы, совместимые с переходниками стандарта ISO.

Встречаются модификации с двойным штекером, состоящим из прямоугольных секций, установленных в едином корпусе со смещением. Выпускается оборудование с разъемом, набранным из 2 прямоугольных элементов, размещенных соосно.

Другие настройки

В некоторых случаях на магнитоле включается демонстрационный режим. В нем все выставленные пользователем настройки будут сохраняться до первого выключения, после чего происходит сброс. Отключение демо-режима осуществляется через меню специальных параметров так же, как при изменении шага настройки FM-тюнера. Для выбора требуемого пункта поворачивается регулятор громкости. Смена атрибута выполняется нажатием кнопок влево и вправо. Чтобы сохранить изменения, нажимается клавиша Band.

Во многие магнитолы Pioneer встроены часы и календарь — это удобная функция, если последние в автомобиле не установлены отдельно. Для их конфигурации следует снова перейти в меню особых настроек и выбрать пункт Clock или Calendar. После нажатия на кнопку вправо можно выставлять часы, минуты и секунды, а также день, месяц и год поворотом ручки громкости.

Нажатием на ручку подтверждается изменение атрибутов времени и даты, а кнопка влево производит выход из меню конфигурации. Возможность настройки языка и календаря зависит от модели магнитолы.

Как настроить магнитолу Kenwood

Произвести установку и настроить магнитолу Kenwood помогает прилагаемое руководство по эксплуатации. Документация состоит из нескольких разделов, посвященных монтажу, коммутации кабелей и регулировке параметров. Приведенная схема коммутации учитывает конструктивные особенности автомобилей различных марок.

Отдельно описывается алгоритм подключения внешних накопителей или смартфонов. В конце инструкции Kenwood приведены список распространенных неисправностей и рекомендации по устранению проблем.

Включение

Активация головного устройства производится отдельной кнопкой, размещенной на фронтальной части. Если оборудование не включается или работает с перебоями, то требуется проверить состояние коммутирующих кабелей и плавкой вставки. Перегоревший предохранитель необходимо заменить на аналогичный, дополнительно рекомендуется проверить цепи на отсутствие короткого замыкания.

Настройка магнитолы Kenwood выполняется через меню. Изменение параметров осуществляется поворотным регулятором звука или сенсорными клавишами. Алгоритмы настройки отличаются в зависимости от модели магнитолы, нюансы программирования описываются в прилагаемой инструкции.

Поставляемые на рынок РФ автомагнитолы Кенвуд имеют меню, переведенное на русский язык. При первичном включении или после сброса настроек на дисплее появляется информационное сообщение, напоминающее о необходимости перевести на русский язык меню настроек. Для этого используется регулятор уровня громкости, после выбора требуемого параметра производится нажатие на рукоятку, подтверждающее необходимое значение.

Головные устройства, оснащенные сенсорным дисплеем, переключаются на русский язык через подраздел Setup, имеющийся в меню. В подразделе требуется найти вкладку Language, по умолчанию установлен английский язык. Пользователь выбирает требуемый параметр нажатиями на сенсорные ярлыки, для просмотра возможных вариантов используется полоса прокрутки. Для подтверждения необходимо нажать на сенсорную клавишу, обозначенную значком повернутой стрелки.

Отрегулировать звуковое звучание головного устройства Кенвуд можно путем вращения регулятора, который не имеет ограничителей хода. Дополнительные параметры звука изменяются через разделы меню. Пользователь регулирует баланс между громкоговорителями в салоне, добиваясь равномерного хорошего звучания для мест на переднем и заднем рядах сидений. Дополнительно изменяется интенсивность воспроизведения низких, средних и высоких частот.

Для дополнительного улучшения звуковых эффектов применяется технология усиления басовых тонов, а также выставляется баланс между диапазонами. Контроллер головного устройства имеет встроенную память для предустановленных кривых параметрического эквалайзера.

Владелец оборудования может создать и сохранить индивидуальную настройку.

При использовании дополнительного низкочастотного громкоговорителя производится регулировка общего уровня выходного сигнала и параметров, разделенных для низких, средних и высоких частот. Имеется фильтр, предназначенный для определения максимальной частоты, воспроизводимой динамиком.

Радио

Настроить на магнитоле радиостанции можно после переключения оборудования в режим приема радиосигналов. Для выбора частотных диапазонов применяется кнопка BAND, значения меняются в последовательности FM1, FM2, FM3, MW и LW. Для сканирования выбранного диапазона используются отдельные кнопки, обозначенные пиктограммами в виде двойной стрелки. Дополнительно настраивается режим поиска станций. Пользователь может произвести настройку автоматически или вручную, в последнем случае запись радиостанций производится нажатием на кнопки 1-6.

Оборудование с сенсорным экраном настраивается при помощи сенсорных клавиш на дисплее. Алгоритм поиска и записи частот не отличается от настройки оборудования с сегментными дисплеями. Вызов требуемой радиостанции выполняется нажатием на сенсорную кнопку.

Перезагрузка

При появлении сбоев при эксплуатации рекомендуется произвести возврат настроек к заводским значениям. Для этого используется специальная кнопка, расположенная на фронтальной панели. На моделях, оборудованных съемной передней частью, клавиша располагается на корпусе (около штекера питания). Поскольку клавиша имеет скрытую установку (защита от случайных нажатий), то воздействие производится заостренными предметами.

При сбросе производится удаление всех запрограммированных настроек, кроме частот радиостанций. Если не работает перезагрузка или проблема не решилась сбросом, то необходимо отсоединить на 2-3 минуты аккумулятор от бортовой сети автомобиля.

Особенности

Головное устройство Kenwood с дисплеем
Автомагнитола Kenwood может обладать разными особенностями в зависимости от модели, в среднем они такие:

Более продвинутые варианты позволяют подключать большее количество колонок.
Множество различных функций, позволяющих не только повысить комфорт при использовании головного устройства, но и настроить его в соответствии со своим музыкальным вкусом. Практически все модели Kenwood обладают большим функционалом.
Возможность проигрывания музыкальных треков с разных источников. В частности, речь идет о DVD и CD дисках, а также flash-накопителях. Как показывает практика, большинство магнитол японского производства, даже в бюджетном сегменте, оборудуются AUX-выходом. Благодаря этому к мультимедийной системе можно подключить свой смартфон или МП3-плеер и считывать треки с этих устройств.
В более дорогих моделях встречается функция Блютуз. Благодаря этой опции у водителя появляется возможность передавать аудиозаписи по беспроводному соединению в память головного устройства. А если правильно подключить и настроить опцию, то водитель сможет разговаривать по телефону через свою магнитолу, слушая собеседника через колонки.
Эквалайзер — еще одна особенность устройств. У автовладельца есть возможность его настройки таким образом, чтобы музыка проигрывалась в определенном стиле в соответствии с предпочтениями водителя. Кроме того, при необходимости можно включить функции подавления шума либо выравнивания громкости.
Более дорогие варианты оснащаются вспомогательными функциями, благодаря которым автомагнитолу можно использовать в качестве GPS навигатора или, к примеру, экрана для камеры заднего вида. Такие функции на практике позволяют значительно облегчить жизнь автомобилиста.
Производитель выпускает головные устройства с интересными и оригинальным дизайном, благодаря чему магнитолы Kenwood без проблем вписываются в интерьер салона практически любого авто.
Русскоязычное меню, огромные возможности в плане выбора языка.
Возможность подключения усилителя. Автомобильный усилитель позволяет улучшить качество звучания в целом. В частности, при правильном подключении усилителя можно добиться улучшенного звучания низких частот. Разумеется, возможность подключения усилителя есть в каждой магнитоле. Однако, далеко не все автомобильные головные устройства обладают встроенным усилителем.

Источник
