Коммутатор 4 контакта на скутер распиновка

Содержание

Cхема подключения (распиновка) коммутатора скутера

В этой статье будут представлены схемы подключения (распиновки) коммутаторов, самых популярных у нас в России моделей скутеров. Также, по возможности коммутаторы будут вскрываться с целью детального изучения ихнего содержимого.

Большая просьба к читателям хорошо разбирающихся в электронике, высказать в комментариях свою оценку по качеству, устройству и возможности тюнинга представленных в этой статье коммутаторов.

Начнем с модели коммутатора устанавливаемого на китайские скутеры оснащаемые двигателем 139QMB. Такой коммутатор имеет тип DC-CDI, встречается на «китайцах» довольно редко.

Такой коммутатор имеет тип AC CDI, устанавливается на подавляющие большинство «китайцев» оснащаемых двигателями 139QMB, 157QMJ.

Данный коммутатор после вскрытия.

Такой коммутатор имеет тип AC CDI, устанавливается на китайские мопеды «Альфа» и «Дельта» оснащаемые двигателем 1P39FMB.

«Глушилка» — провод идущий в разъем замка зажигания или в разъем сигнализации, во время выключения зажигания провод закорачивается на массу и скутер глохнет.

Датчик — провод идущий с магнитоиндукционного датчика генератора.

160V — питание коммутатора осуществляется переменным напряжение непосредственно с катушки (наводящей) генератора.

12V — питание коммутатора осуществляется постоянным напряжением непосредственно с аккумуляторной батареи.

Источник

Схема подключения (распиновка) коммутатора мопедов Delta и Alpha

Каждая модель мопеда или скутера имеет свою определенную модель коммутатора, а также разьемы подключения. Распиновка также может отличаться, причем в некоторых случаях, значительно.

Если вам нужно знать, как именно должен подключаться коммутатор ваших мопедов Alpha или Delta, а также конкретное назначение каждого провода, всю информацию вы найдете в приведенной ниже схеме.

Обратите внимание, что одни и те же коммутаторы могут устанавливаться и на другие мопеды китайского производства, абсолютных клонов мопедов Alpha и Delta, и таких очень много.

Распиновка коммутатора на самом деле предельно проста.

Под цифрой 1 должен находится черно-желтый провод, который идет к катушке зажигания.
Под цифрой 2 находится черно-красный провод, который отвечает за питание.
Контакт, который указан цифрой 3 не используется вообще, а точнее он отсутствует.
4 контакт, черно-белый, отвечает за выключение двигателя (глушилка) и ведет к замку зажигания.
Контакт под номером 5, сине-белый, идет к датчику холла.
Ну и 6, зеленый, это масса.

Фишка на этих коммутаторах всегда зеленого цвета, это видно на первой фотографии.

Источник

Распиновка коммутатора для скутера

Распиновка коммутатора скутера – это схема его подключения в электрическую цепь скутера. Существуют приборы нескольких типов: например, в китайских моделях может использоваться коммутатор типа DC или AC. Отличаются они друг от друга не только визуально, но и принципом накопления энергии для дальнейшего создания искры. DC берет энергию напрямую от аккумулятора, а AC привязан к катушке генератора.

Типы коммутаторов на скутер

Перед тем как подключать коммутатор, важно знать, какой тип требуется вашему скутеру. Если подключить не то устройство или сделать это неправильно, коммутатор тут же выйдет из строя. Проблема заключается в том, что деталь имеет одинаковые штекеры, однако отличить их друг от друга можно. Стоит начать с того, что DC по размеру значительно больше.

AC CDI встречается намного чаще. Его устанавливают на большинство китайских и некоторые японские модели транспортных средств. Чаще всего такой коммутатор встречается на тех скутерах, которые имеют двигатель 139QMB или 157QMJ.

Немного другой AC коммутатор ставится на мопеды «Альфа», «Дельта», другую технику с мотором 1P39FMB. Такой коммутатор работает от катушки генератора, ему требуется переменное напряжение

DC имеет другой тип питания – от аккумулятора, поэтому у него

12V, и если подключить его к генератору, коммутатор сломается. AC в этом плане более выносливый, скорее всего, он просто не будет работать, пока вы не подключите его правильно.

Распиновка

Если у вас установлен на скутере мотор 4т, распиновка коммутатора будет завесить от того, какой тип требуется данному скутеру. Для DC она будет следующей:

Крайняя левая клемма сверху должна подключаться к датчику генератора.
К находящейся под ней клемме подключают массу. Можно завязать минусовой провод, например, на корпус мопеда, важно, чтобы деталь была металлической.
Верхняя клемма, находящаяся в центре, подключается к проводу, ведущему к приводу катушки зажигания.
Та, что находится под ней, также соединяется с минусовым проводом (массой).
К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор.
К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.

Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

Двигаемся слева направо, сначала верхний ряд, затем нижний.
Здесь провод от датчика генератора идет, как и в предыдущем варианте.
Далее идет провод катушки зажигания.
И в конце «глушилка» замка зажигания.

Первые две клеммы – минусовой провод, «масса».
К последней оставшейся клемме подключаем провод питания от высоковольтной обмотки генератора. В этом пункте и заключается основное отличие при подключении коммутатора AC от DC.

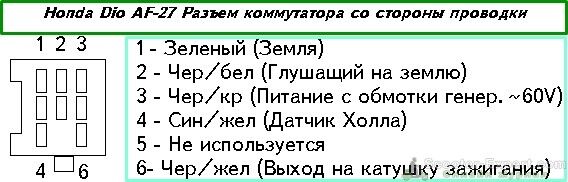

Скутер Хонда Дио АФ 18 27

Хонда Дио АФ 18 имеет немного другой коммутатор японского производства, именно поэтому распиновка у скутера немного своеобразна, и крепления на коммутаторе другие. Подключается он следующим образом: слева направо, сначала верхние, затем нижние клеммы. Расположение:

Датчик Холла.
Катушка зажигания.
Масса.
Блокировка замка зажигания.
Провод питания от высоковольтной катушки.

Скутер Yamaha Jog

На данный тип мототранспортного средства может устанавливаться несколько типов генератора. Самый распространенный вариант имеет 5 контактов, из него уже выходят провода. Поэтому, если у вас родная проводка, подключить надо следующим образом:

Оранжевый должен вести к катушке зажигания и генератору.
Черный – к замку зажигания.
Фиолетовый – датчик Холла.
Оставшиеся два провода соединяют с катушкой зажигания.

Китайские скутеры

Обычно такие транспортные средства имеют стандартные коммутаторы, о которых было рассказано выше. Схема подключения зависит от того, AC или DC устройство стоит на вашем транспортном средстве. Стоит помнить о том, что разные типы коммутаторов не являются взаимозаменяемыми.

Источник

Как подключить коммутатор на скутере? Общие рекомендации

DC CDI коммутатор

Один из наиболее известных коммутаторов в силу несложности подсоединения. Самый обычный из них имеет только 4 контакта для таких проводов:

Плюс (12В)
Минус
Датчик Холла
Катушка зажигания

Не глядя на простоту, есть много коммутаторов данного вида. Есть с ограничителем максимальных оборотов и без, с переменой фаз опережения зажигания, с добавочными контактами для самых различных надобностей. В частности, к неким коммутаторам дозволительно “зацепить” боковую подставку, при открытии какой двигатель не раскрутится до оборотов, при каких включается сцепление. Делается это для того,чтоб застраховать водителя от опасных необдуманых поступков.

По сути вопроса

Что есть такое «спортивный» коммутатор? Это самый обычный коммутатор только с встроенным модулем регулирующем угол опережения зажигания только и всего. Модуль может быть полностью автоматический, программируемый или с ручным корректором.

В мире высоких технологий (расслабьтесь, скутеры к ним не относятся) — возможность изменять угол опережения зажигания — вещь очень полезная, но только при условии того, что ваш двигатель будет настроен на отдачу максимальной мощности в зоне высоких оборотов, то есть форсирован по оборотам. Во всех остальных случаях — эффект от установки якобы «спортивного» будет нулевым (во всяком случае для вас).

Коммутатор АС

Различается от DC коммутаторов возможностью обходиться без стабильного тока 12V. Устроен он немножко иначе, потому что, при наличии более обычной конструкции, обладает более сложным вариантом подсоединения к электрической цепи. В отличие от DC коммутаторов, АС коммутаторы бывают в большей степени без ограничителя предельных оборотов в силу небольших размеров и достаточно простой конструкции, они могут похвалиться возможностью отлично действовать при нехватке целого ряда узлов, без каких DC коммутатор трудиться не сумеет в принципе. Даже, если снять аккмулятор, реле-регулятор, замок зажигания, сохранить лишь высоковольтную катушку генератора и датчик Холла и все-равно скутер будет запускатся и ездить. Есть достаточно мудрено организованные коммутаторы предоставленного типа, которые способны соперничать с DC типом, но это редкость. Не глядя на отсутствие надобности в постоянном токе, АС очень сильно находятся в зависимости от переменного тока и взаимосвязи блока двигателя с рамой,и если Вы спалили или повредили одну катушку в генераторе, которая производит высокое напряжение, то мотороллер не запустится ни при каких обстоятельствах.

В вашем браузере отключен JavaScript

Коммутатор – это одна из ключевых ступеней в системе зажигания скутера. Если сравнивать все мотозапчасти с органами человека, представляя скутер одним живым организмом, то коммутатор – это не что иное, как мозг, поскольку он определяет точный момент, когда происходит зажигание, контролирует его качество, а также отсекает ту максимальную грань оборотов, которую получает коленвал. Коммутатор держит максимальную скорость скутера в строго заданных техническими условиями пределах, и не дает ей подниматься до неразрешенного значения.

Структура и строение этой мотозапчасти довольно сложное, поэтому не стоит пытаться влезть в него при первой же поломке. Но стоит отметить, что ломается коммутатор крайне редко, чего нельзя сказать про другие мотозапчасти скутера.

Разделяют коммутаторы по видам в зависимости от имеющегося типа двигателя. Более того, каждый водитель со временем привыкает к определенной модели и считает ее самой лучшей.

Самая простая по своему строению система на моделях Хонда с двухтактным двигателем. Они выпускались еще в 90-х, и их коммутатор является практически эталоном по надежности. Работает такая система автономно от бортового управления скутером, что тоже достаточно удобно. Если имеется перегрузка рабочей системы (например, установлено дополнительное освещение), то система зажигания все равно будет работать в обычном для себя штатном режиме. Ее поломка в такой ситуации полностью исключается.

Другая система встречается в моделях другой японской фирмы 90-х годов. Судзуки с двухтактным двигателем укомплектованы катушкой зажигания и коммутатором, находящихся в одном цельном блоке. При этом мотозапчасти настолько быстро выходят из строя, что заменять их устают даже самые стойкие мотолюбители. Причем ремонту этот блок не подлежит.

Китайские скутеры взяли от этих двух систем зажигания все самое лучшее, практически скопировав некоторые узлы. Все новые модели скутеров китайцев укомплектованы таким базовым агрегатом. И что самое приятное: для любителей высоких скоростей тоже имеется сюрприз. Некоторые производители делают узлы таким образом, что их легко можно скорректировать и убрать «душилки» и ограничители, которые мешают развить максимально возможную скорость.

Из-за возможности провести требуемый тюнинг скутера довольно часто можно встретить на форумах тех, кто никак не может сориентироваться, какой коммутатор лучше всего поставить на своего «мотоконя», чтобы улучшенные параметры остались на своих максимальных показателях, а скутер продолжал работать в обычном режиме.

Когда выходит из строя заводская мотодеталь, то подобрать аналог, работающий не хуже, очень сложно.

Японские скутеры в этом плане более подготовленные. Найти к ним детали, коммутаторы и катушки зажигания не составляет никаких проблем. Все желающие могут легко купить такой коммутатор, в котором отсутствуют ограничители скорости и прочие «душилки». Поступая таким образом, необходимо тщательно взвесить все «за» и «против» такого тюнинга, потому что бездумное следование скорости чревато самыми неприятными событиями.

Лидером по мотозапчастям к японским моделям считается Тайвань, которая выпускает на рынок огромное количество узлом и агрегатов. Тайваньские коммутаторы сложно отличить от оригиналов, настолько качественно они изготовлены, только в них нет ограничителей.

Обращаем особое внимание на наличие электронной отсечки. Она должна присутствовать обязательно, так как в противном случае, ресурс двигателя упадет очень значительно.

А вот китайские скутеры поддаются подобному тюнингу более «отзывчиво». Четырехтактные кубатурники отлично переносят вышеописанный тюнинг, а их эксплуатационные характеристики не теряют своих значений.

Сегодня уже можно отыскать в большинстве интернет-магазинов, торгующих мотозапчастями, модели универсальных коммутаторов. Производители уверяют водителей, что они хорошо работают как при переменном, так и при постоянном токах. Ими можно тюнинговать все модели китайских четырехтактных скутеров, и даже некоторые модели японцев.

Изучив описание, становится понятно, что в универсальном коммутаторе отсутствует ограничитель оборотов двигателя, появилась возможность регулировать угол зажигания, и можно его подключать в сеть постоянного тока.

Тестирование таких агрегатов еще не завершено, но результаты обещают быть хорошими.

Стоковый коммутатор на скутер

Стоковый или оригинальный коммутатор — это тот, который устанавливается на ТС с завода. Основное его превосходство перед прочими в том, что он уже расчитан на ту технику, с какой функционирует, нередко он с ограничителем для того, чтоб двигатель не развивал обороты, опасные для жизни и ресурса коренных подшипников, всего кривошипно-шатунного механизма, цилиндро-поршневой группы и других конструкций и агрегатов. Стоковый коммутатор, это основной источник долговечности хорошо обдуманного двигателя, его экономичности и прочности. Те, кто берёт на себя риск сменить заводской коммутатор на спортивный (тюнинговый), тот рискует многим. Ещё более многим рискуют те, кто до конца не понимают, что намереваются совершить. Неумелая установка таких деталей и последующее их использование со обычным двигателем нередко приводят к уменьшению ресурса и смертельному финалу двигателя, иногда в тот же день.

Коммутатор универсальный регулируемый

Перед подключением убедитесь что в бортовой сети напряжение не более 15 вольт (норма 14,5в при исправном регуляторе)! Особенно это необходимо если старый коммутатор сгорел. В противном случае новый коммутатор может так же сгореть. Измерение можно проводить мультиметром на клеммах подключенного аккумулятора. Если проверка делается на новом коммутаторе и Вы не знаете нормальное ли напряжение в сети, а старый коммутатор вышел из строя то новый коммутатор для подстраховки и проверки НЕОБХОДИМО ЗАПИТАТЬ ОТ ОТДЕЛЬНОГО АККУМУЛЯТОРА. И тогда уже проверить напряжение в сети на заведенном двигателе. Нет ограничителя скорости (оборотов). Регулировка угла опережения зажигания Разъем-переходник в комплекте: Коммутатор подходит на 5-контактный и 4-контактные разъемы. Подходит на большинство двигателей с системой питания коммутатора постоянного тока. Подходит на ATV, питбайки, дертбайки и квадроциклы такие как Lifan (двигатель LF110, LF125), KAYO CFR MINI-A, Viper Active ZS110, HONDA CUB и многие другие В комплекте разъем «папа», его можно подключить напрямую к проводке, и уже к нему подключать коммутатор. Коммутатор DC-CDI для китайских 4-тактных скутеров и квадроциклов с питанием коммутатора от постоянного тока! (DC-CDI), на таких двигателях на генераторе отсутствует высоковольтная катушка (намотанная тонким проводом и изолированная), то есть все катушки одинаковые и намотаны толстым проводом. Не подходит на 2х тактные Honda dio! Коммутатор постоянного тока более стабилен (чем обычный коммутатор переменного тока), менее зависим от оборотов двигателя и формирует более мощную искру на катушке. Данный коммутатор можно устанавливать вместо коммутатора переменного тока, для этого питающий провод от генератора изолируем, в любом месте проводки берем +12 вольт для питания коммутатора как на схеме ниже. Переподключаем (если отличается от схемы) провода с датчика, массы, катушки. Коммутатор с регулировкой угла опережения зажигания залит силиконом, при необходимости легко удаляется для доступа к электронным компонентам. Внимание! Соблюдайте правильность подключения! Существуют разные варианты! Подключение нашего коммутатора как на схеме ниже: При необходимости переставьте контакты в фишке. Коммутатор протестирован в том числе на VIPER (BASHAN) 200сс двигатель 167ML, отлично работает во всем диапазоне оборотов. Коммутатор протестирован в том числе на квадроцикле ЗиД lifan LF250ST-2 двигатель SKYGO (172MM), отлично работает во всем диапазоне оборотов. Коммутатор протестирован на Avantis Orion 250, отлично работает во всем диапазоне оборотов. Коммутатор протестирован на трицикле Omaks SY200ZH-E, отлично работает во всем диапазоне оборотов. Коммутатор протестирован на Irbis TTR250 отлично работает во всем диапазоне оборотов. Ссылки на другие универсальные коммутаторы: Ссылка на универсальный коммутатор без ручной регулировки УОЗ 4-тактный Ссылка на универсальный ЦИФРОВОЙ коммутатор 2-тактный

Главные отличия коммутаторов

Бывает и так, что питание не появляется. В таком случае надо выбрать режим проверки переменного тока, выбрав диапазон, равный 200 вольтам. Прокрутите силовой агрегат с помощью стартера. В случае с коммутаторами типа АС сразу же появится питание.

Почему важно определить тип коммутатора?

Некоторые владельцы скутеров (в частности, от компании Ямаха), часто сталкиваются с проблемой правильной идентификации. Официальных мануалов практически нет, поэтому хозяевам приходится работать вслепую и верить в удачу. Покупка коммутатора, который не подходит по своей конструкции для эксплуатации на скутере, может привести к серьезным последствиям. Первым из них является мгновенный выход из строя заменяемой детали. Нет никакой разницы в том, какие именно коммутаторы устанавливаются – DC на скутер, поддерживающий только АС, и наоборот. Электронная начинка мгновенно сгорит. В некоторых случаях наблюдался выход из строя ряда других сопутствующих элементов электроники – лампочек, мини-магнитолы, сигнализации и так далее. Не зная, какой коммутатор установлен на скутере, владельцы гарантированно влетят на хорошие деньги.
Перед тем как подключить новый коммутатор на скутере, не будет лишним предварительно ознакомиться с официальными мануалами. В некоторых случаях производители указывают информацию об установленных коммутаторах на четырехтактных скутерах.

Можно выполнять подключение по специальной схеме, а можно и выполнять работу самостоятельно, предварительно перефотографировав все места подключения разъемов. Внимательность и неторопливость – главные факторы, определяющие успех выполняемых работ.
