Перепайка штатной магнитолы Kenwood GX-201LH, часть первая
И снова здравствуйте!
Пять лет или около того вынашивал я идею внедрения новой магнитолы под штатную панель и вот, наконец, психанул свершилось :-)
Изначально штатная магнитола поддерживала только один Audio CD, по началу, в далеком 2008-м году, записывал диски и этим довольствовался, хотя очень хотелось пространства.
Позже, году в 2010-м, был приобретен USB-адаптер Флиппер от Эрты, который эмулирует CD-чейнджер и читает mp3. Но со временем и его преимущества померкли в виду некоторых особенностей. Во-первых, он не сохранял точку, в которой останавливался трек перед отключением питания. А во-вторых примерно одна песня из десяти не читалась — иногда помогало промотать ее вперед, как только начиналось воспроизведение, а иногда и это не помогало, он зависал и перескакивал в предыдущую папку.
В 2014-м я случайно увидел на форуме объявление о продаже такой-же магнитолы вместе с блоком климат-контроля всего за 500 грн. и решил купить, «чтоб была на всякий случай». Пришла полностью рабочая, только адаптер Эрты не распознавала, хотя и не нужно это мне было.
Итак, вот подопытный:
Далее нужно было подобрать донора начинки. Хотелось что-то бездисковое с USB, BT, AUX, не топ, но и не мусор, что-бы более-менее нормально играло, с похожей конфигурацией кнопок. Выбор пал на Kenwood KMM-BT302.

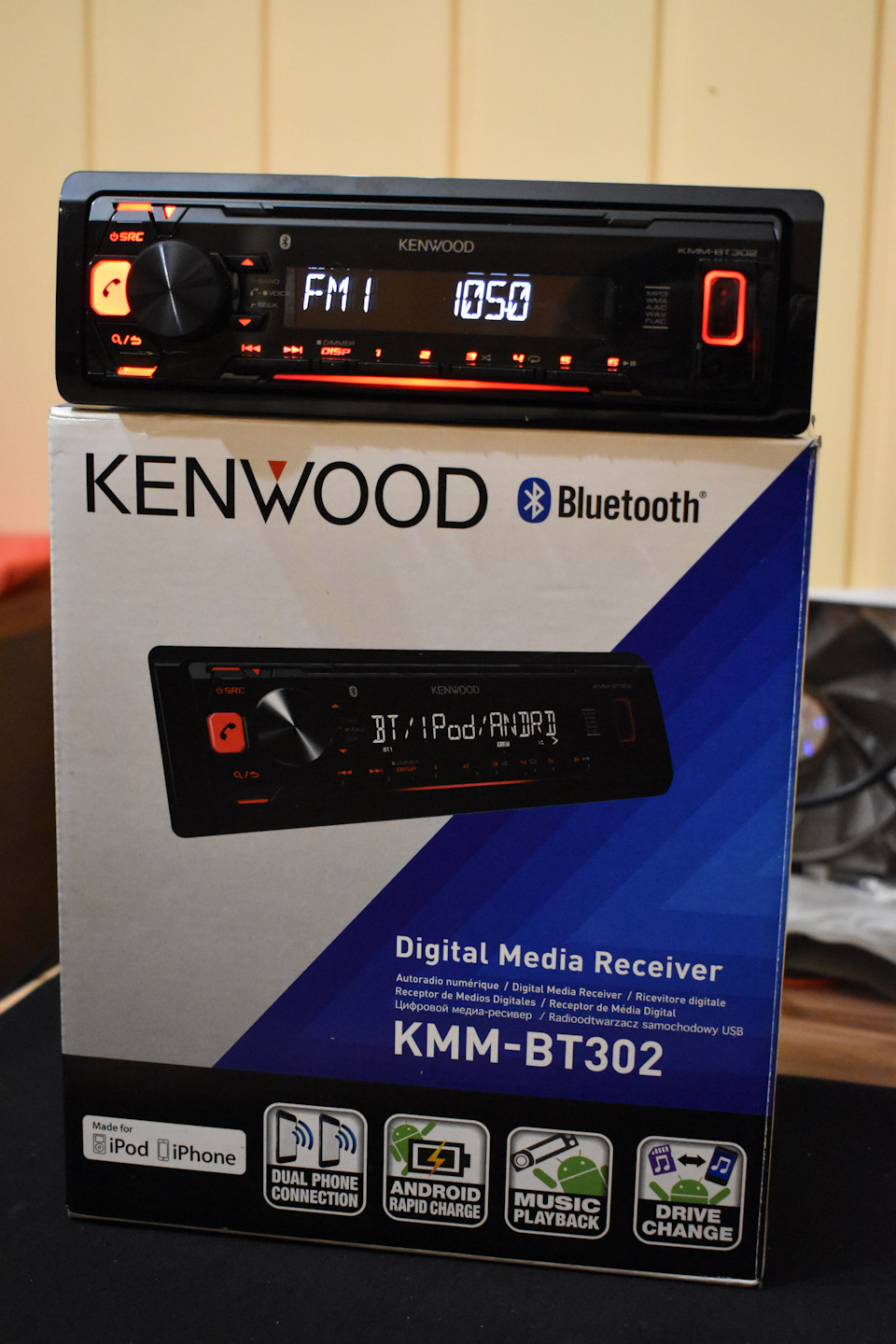

Заказал, приехало:
Далее пошла разборка штатной магнитолы:
Распиновка разъема магнитолы Kenwood, 2 DIN 1 DIN схемы
Распиновка магнитолы Kenwood
Схемы распиновок магнитол различных моделей Kenwood
Переходник Kenwood — ISO — евроразъем
Распиновка разъемов устаревших магнитол Kenwood
Распиновка магнитолы Kenwood
Распиновка магнитолы фирмы Кенвуд — процесс, ничем особо не отличающийся от распиновок штатных магнитол автомобилей разных марок или от распиновко магнитол других произволителей автомобильной техники. Вам так же понадобится схема распиновки разъема магнитолы, а так же знание цветовой маркировки проводки автомобиля. Какой провод за какой компонент аудиосистемы автомобиля отвечает. Этой информации вполне достаточно, чтобы без проблем и лишних хлопот подключить любую магнитолу к своему автомобилю. Сегодня мы рассмативаем схемы распиновк магнитол фирмы Кенвуд. Цветовую индикацию проводки для вашего автомобиля вы можете найти в других статьях нашего сайта, посвященным распиновкам автомагнитол, устанавливаемых в конкретные модели автомобилей. Сейчас же перейдем к схемам для распиновки магнитол от Кенвуд.
Распиновка и цветовая маркировка фишки и разъема магнитолы Kenwood, на примере Subaru Outback 2007 года выпуска.
На изображении представлена схема распиновки фишки и разъема магнитол Кенвуд, данная распиновка применялась на многих моделях ранее, это были штатные магнитолы, устанавливаемые на различные марки японских автомобилей, но сейчас чаще встречается вот такая распиновка:
Схемы распиновок магнитол различных моделей Kenwood
Данная распиновка, представленная выше, подойдет для большинства моделей автомагнитол Кенвуд. Это практически все kdc, krc, ddx, dmx, e, jx, mdv, mxlt и другие часто встречающиеся на рынке модели. Конечно, цветовое обозначение проводов на схеме вам необходимо подставлять от вашего автомобиля.
Далее, помимо основной, 16-pin — овой фишки, рассмотрим так же другие варианты фишек, которые могут встречаться на некоторых устаревших и не очень разъемах магнитол Кенвуд.
Такое количество разнящихся фишек на магнитолах этой марки мы можем наблюдать потому, что автомагнитолы она выпускает не одно десятилетие и автомагнитолы от Кенвуд очень часто шли штатными в японских автомобилях различных марок и годов выпуска. Там, у производителей авто, были свои пожелания отностительно распиновки разъема. Отсюда мы и имеем множество схем.
Конечно же, не пройдем мимо и распиновки схемы подключения CD — чейнджера.
Данная схема поможет вам подключить CD — плеер к вашей автомагнитоле. Сейчас, это, конечно, мало кому понадобится, тем не менее, японские авто со штатными магнитолами от Кенвуд могли порадовать в свое время своих хозяев такой возможностью
Переходник Kenwood — ISO — евроразъем
Зачастую, возникает необходимость подключиться к магнитоле от Kenwood через ISO — евроразъем. Сделать это гораздо проще, если у вас будет подобный переходник:
Он избавит вас от ненужной и опасной обрезки и перепайки проводов к разъему.
Распиновка разъемов устаревших магнитол Kenwood
А здесь представим распиновку некоторых разъемов, которые так же использовались в прошлом, на магнитолах Кенвуд, устанавливаемых в японские и, возможно, даже некоторые американские автомобили. В любом случае, если не нашли выше схемы распиновки вашего разъема, возможно, она находится ниже
Распиновка разъема магнитолы Kenwood DPX04, которая устанавливалась штатной в автомобили марки Subaru:
В статье мы постарались разобраться с распиновкой разнообразных разъемов магнитол Kenwood, как на новых, так и на устаревших вариантах. Очень надеемся, что смогли помочь вам разобраться в этом непростом вопросе и представили схему распиновки магнитолы, которая подходит вам! Желаем вам удачи! Встретимся на страницах нашего сайта!
Ремонт штатной магнитолы Kenwood GX-201JE + AUX. Subaru Legacy BP5 2003 год
#1 KGZ720
Всем привет, все было хорошо как вдруг утром вместо музыки магнитола издавала жужжание, треск и в итоге «Ошибка 99». Было понятно, что-то с механизмом не может поставить диск, ни один из 6 не удалось воспроизвести.
Решился сам попробовать выявить причину, сняв магнитолу и верхнюю крышку оттуда вываливались штукенции рис. 1. На вид целые как они вывалились и как их поставить на место собственно и вопрос, так же вопрос 2, как вытащить остальные диски рис. 2 я вижу там болтик мелкий, отвертку пока ни нашел такую. Вопрос 3, здесь есть AUX? у меня на магнитоле 3 разъема, рис 3.
Так же буду признателен за контакты мастеров, кто сможет починить. Съездил в автоинсталл, там не чинят, как вариант предложили MP3 ченжер, но у них пока нет в наличии. А без музыки так грустно
Прикрепленные файлы
kenwood ченджер.rar810,72К 481 скачиваний
Сообщение отредактировал KGZ720: 27 Апрель 2017 — 10:38
#2 KGZ720
Вид магнитолы спереди.
#3 KGZ720
Я пока в своей не разберусь, к сожалению ни чем не помогу. Завтра на работе возьму мелкую отвертку и попробую открутить болтик по центру. 2500 сом за ремонт, я раскошелюсь и куплю MP3 changer за 70$ но зато не будет никаких проблем с этими дисками, постоянной записью. Думал на разборе поискать с рестайлинга она понимает MP3, но там те же диски и также могут заклинить, зимой в морозы магнитола вообще не ахти читает диски. Разбор простой, к сожалению не могу прикрепить файл слишком большой, я пока стажер и не могу большие файлы прикреплять, напишите в личку ваш емейл, скину инструкцию в картинках.
Сообщение отредактировал KGZ720: 31 Март 2014 — 09:26
#4 Best Care
Могу помочь, аух вывести, если есть мини диск, денег не возьму)
#5 KGZ720
Могу помочь, аух вывести, если есть мини диск, денег не возьму)
Мини диск это что, обычная болванка меньше диаметром? Кроме CD есть касетник. Других отверстий нет
#6 Best Care
Могу помочь, аух вывести, если есть мини диск, денег не возьму)
Мини диск это что, обычная болванка меньше диаметром? Кроме CD есть касетник. Других отверстий нет
или фото не родное!?
#7 KGZ720
дык на фото же «mini disc» написано) или фото не родное!?
Фото родное, я просто не понял что-за мини диск Тогда жду вашей помощи по AUX и отблагодарю конечно, в случае успеха
Сходил в мастерскую на белинка-горького, 2000 сом ремонт, дорого, но люди зарабатывают, хочешь плати не хочешь сам мучайся. В итоге нарыл в нете отличную статейку с моей проблемой http://monitor.net.r. nfo-444752.html
Сообщение отредактировал KGZ720: 18 Июнь 2014 — 12:48
#8 Best Care
Тогда вечерком отпишу процедуру вывода AUX)
#9 KGZ720
Ура! часть работы я сделал, там труба система ёлочка. В общем система такая, эта штукенция с кругляшами вращается, вращаясь открываются пазы и кругляши снимаются либо надеваются, получается диск-сверху кругляш-диск-кругляш-диск-кругляш. И вот парочка кругляшей каким то образом вывалиласи нарушив баланс, пара дисков свободно вращалась не давая ни воспроизвести ни вытащить диски. Фото что было и как стало. Теперь нужно собрать все и подключить проверить, куплю завтра смазку, родная за 10 лет в гавнецо пришла промажу да прочищу лазер и линзы. Финал думаю будет через пару дней
Сообщение отредактировал KGZ720: 01 Апрель 2014 — 16:20
#10 KGZ720
Найдена причина поломки, мелкая шестеренка, как уже говорил смазка никакая, видать утром все подмерзшее было и шестеренка сломалась и вся эта хрень прокрутилась и вывалилась. Теперь буду искать ее, так что пока стоим на месте.
внешний диаметр — 9 мм
внутренний диаметр — 3 мм
Толщина — 1 мм
Кол-во зубчиков — похоже на 16
Сообщение отредактировал KGZ720: 31 Март 2014 — 23:23
#11 #BLAZE#
KGZ720
Вам бы 3D принтер очень помог
#12 Best Care
Вобщем технология вывода AUX на всех магнитолах SUBARU проста до безобразия
Будь то макинтош, сони, фуджисутен и прочие штатные системы, главное что бы был мини диск. (Хотя. с кассетой можно было бы тоже поизвращаться ).
Работать AUX будет при данной технологии ))) после нажатия кнопки MD, т.е. по сути будет играть мини диск.
Что нужно:
Для начала найти сам мини диск и записать на него в ЦУМе, ну или где то еще «песню» или просто фон длинной 80 мин, без пауз!
Купить провод с миниджеком, ну через который айфон, айпад и прочее втыкать будем ))
И все)
Итого:
Диск 150 сом
Запись диска 150 сом (в ЦУМе)
Провод 35 сом (в собачке)
Разбираем магнитолу до самой нижней платы на которой крепится сам привод MD.
Переворачиваем плату, находим разъем (контакты) на На субарях с 2003 г он называется «J200», далее находим ножки (3 R-out) (4 L-out) (5 GDN). И припаиваем к ним наш провод соответственно левый канал, правый канал и земля.
Можно после пайки и проверке, залить это чем нибудь, клеем каким нибудь.
Далее переворачиваем наш привод MD режем на шлейфе 3 и 4 дорожку и отгибаем.
Собираем всё, включаем MD, подключаем телефон и наслаждаемся музыкой ))
У себя на Легаси 2002 стоит еще старая система, провод вывел из прикуривателя.
Качество звука ни чем не отличается от CD, помех ни каких нет, зависит только от гаджета через который будете проигрывать музыку.
Распиновка разъема штатной магнитолы Subaru, 2 DIN 1 DIN схемы
Распиновка штатной магнитолы Subaru
Схема подключения магнитол Subaru
ISO штекер для подключения магнитол Subaru
Схемы распиновок устаревших магнитол моделей Subaru
Распиновка штатной магнитолы Subaru
Распиновка магнитолы Subaru 2000+ года выпуска
Цветовая схема проводов разъема магнитолы Subaru
Распиновка магнитолы Subaru Forester
Распиновка магнитолы Subaru Forester, новая и старая
Распиновка магнитолы Subaru Forester 1995, 2003 Harness
Распиновка магнитолы Subaru Outback 2015 Fujitsu ten
Распиновка магнитолы Subaru Outback 2007 Kenwood
Распиновка магнитолы Subaru Outback AUX
Распиновка магнитолы Subaru Outback, Legacy + сабвуфер
Распиновка магнитолы Subaru Impreza, Outback на русском языке
Распиновка магнитолы Subaru Legacy BP5
Распиновка разъема зеркала Subaru Legacy BP5
Распиновка магнитолы Subaru Legacy gx-201lh
Распиновка магнитолы Subaru Tribeca
Распиновка магнитолы Subaru Tribeca Panasonic-cq-ef8560x
Распиновка магнитолы Subaru Panasonic
Распиновка магнитолы Subaru Kenwood
Распиновка магнитолы Subaru Kenwood
Магнитола Subaru Macintosh — подключение гаджетов
Распиновка магнитолы Subaru CD — чейнджер
Схема подключения магнитол Subaru
Подключение магнитолы Subaru
ISO штекер для подключения магнитол Subaru
ISO штекер для подключения магнитол Subaru, на примере CARAV 12-121
Схемы распиновок устаревших магнитол моделей Subaru
Распиновка разъема магнитол Subaru Legacy, Impreza, Vivio 1990+
Распиновка разъема магнитол Subaru Legacy, Impreza, Vivio + P120 1996+
Мы постарались собрать все актуальные схемы распиновки разъемов и подключения автомагнитол от Субару. Надеемся, вы найдете среди них нужную именно вам. Если вы обнаружили ошибку, у вас есть замечания или есть чем дополнить статью — обязательно напишите автору статьи (ссылка на ВК внизу) — будем вам за жто очень благодарны! Желаем вам удачи с распиновкой и подключением магнитол Субару и да прибудет с вами сила! До встречи!
