Ке809р распиновка isp

Форум » Программаторы SVOD, TNM5000, RT809 , MiniPro TL866, EZP2010, Willem PCB5F и др. » Программатор RT809H EMMC-Nand FLASH Extremely fast universal Programmer » Подключение RT809H на прямую к EMMC (Возможно ли её программировать оффлайн?)

Подключение RT809H на прямую к EMMC

muji

Дата: Вторник, 22.01.2019, 01:12 | Сообщение # 1

Доброе время суток форумчане,

распаяв на прямую к еммс согласно распиновке http://www.ifix.net.cn/thread-53130-1-1.html сигналы VCCQ/VCC/GND/CLK/CMD/D0 программатор не видит ни одну еммс. ЕММС рабочие закидывал их на усб платки и они определяются.
Прозвонив линии VSSQ и VSS оказалось что они не соединены между собой. Запаял перемычку к сожалению это не дало результатов. Игрался с питаниями VCCQ на софте проггера , закончились идеи прошу подсказки что я делаю не так?

Добавлено (22.01.2019, 13:05)
———————————————
судя по многочисленным ответам я понял что напрямую она не работает и придется приобретать бга адаптер.

Источник

Телевизор LG 32LB650650V висит на заставке. Шьём eMMC

Телевизор LG 32LB650650V на ровном месте решил больше не включаться, точнее зависать на стартовой заставке. Работала только кнопка включение/выключения. Хозяин оценил стоимость ремонта и тратить деньги на восстановление порядком поработавшего телевизора не захотел. Но предложил мне, зная о моём хобби, поковыряться ради интереса, удастся восстановить его для просмотра каналов DVB-T2 и отлично.

Первое предположение которое оказалось верным — слетела прошивка! Поиски в Интернете подтвердили предположение и это распространенная проблема.

Телевизор LG 32LB650650V зависает на логотипе фирмы изготовителя

Для начала разберем телевизор, посмотрим маркировку MAIN платы и микросхемы памяти.

Внутренности телевизора LG 32LB650650V

Внутри всё без замечаний. Чисто и аккуратно, никаких проблем не видно.

MAIN плата EAX65384004 (1.5) c eMMC H26M31003GMR

В ТВ используется MAIN плата EAX65384004 (1.5) с микросхемой eMMC памяти H26M31003GMR. Будем искать прошивку в Интернет. Мне повезло, нашлась прошивка именно от этой платы и от этой диагонали телевизора.

В моей случае, такой проблемой можно было пренебречь. От телевизора требовалось только показывать DVB-T2 каналы, по этому добро на смену ПО было получено.

Подключение программатора

Снимать BGA микросхему для того, что бы залить в нее прошивку, у меня не было ни какого желание. Есть вариант подключится к eMMC по ISP интерфейсу, ведь нужные нам контакты, рано или поздно, выдут на поверхность платы из под брюха микросхемы.

ISP подключение на EAX65384004 ( 1.5 )

Спасибо добрым людям которые выложили эту полезную информацию в Интернет! Я нашёл её по маркировке платы в Яндекс картинках.

Все необходимые точки подключения (D0, CMD, CLK и питание 3.3 В) обозначены, а для программирования у меня завалялся программатор RT809H. Питание 3,3 вольта будем подавать от лабораторного блока питания, ток потребления 0,30А.

Кварцевый резонатор процессора

Точки подключения программатора

Все точки распаяны. Крепим провода на термоклей, дабы не сорвать контактные площадки, соединяем это все с кабелем от программатора и блоком питания и за дело!

Несколько тонкостей

внешнее питание программатору не нужно
USB кабель нужен родной или очень качественный
шить лучше с ноутбука (процесс долгий, мало ли напряжение скаканет)

Распиновка ISP интерфейса на RT809H

С физическими подключениями у меня всё закончено, теперь будем запускать ПО программатора и скачивать dump c eMMC H26M31003GMR.

Заливка прошивки

Весь процесс настройки и чтение памяти показан в видео, запись исправного дампа с первого раза не пошла и из-за суеты, рабочий вариант я не снял.

С какими сложностями я столкнулся

Попытки использовать для программатора неродной USB кабель приводили к сбоям в чтении памяти.
По разному формируются имена файлов дампов, считанных разными программаторами (допускаю, что именно это и стало причиной неудачи при первой записи исправного дампа).

Таким образом выглядели имена файлов исправного дампа скаченного программатором nand TT.

Имена файлов исправного дампа скаченных nand TT

А такие имена файлов создал мой RT809H при сохранении родного, но битого дампа с микросхемы телевизора.

Имена файлов дампа скаченных программатором RT809H

Для записи дампа, в программе от программатора, выбираем самый большой файл (39lb650v.user) и дальше он всё записывает сам. Но у меня, либо что-то пошло не так, либо файлы надо было переименовать под RT809H. После процесса записи, телевизор по прежнему представлял из себя «кирпич».

После неудачного цикла записи, общению с микросхемой стал мешать процессор, для его нейтрализации пришлось замкнуть кварц процессора накоротко.

Кварцевый резонатор процессора телевизора LG 32LB650V

А файлы исправного дампа я решил переименовать по стандарту RT809H, во избежании дальнейших сюрпризов.

Имена файлов исправной прошивки по стандарту программатора RT809H

Телевизор заработал

30 минут «вышивания по микросхеме файлом 39lb650v.bin » и сборки телевизора для проверки, он включился! Несколько минут что-то переваривал и полностью загрузился.

Настройка эфирных цифровых каналов

Теперь он снова радует своего хозяина, CI+ модуль в нем не используется и я его не проверял, а HDMI входы с простыми устройствами работают исправно.

Источник

Ке809р распиновка isp

Программирование ATMEGA8 через ISP

Admin

Дата: Пятница, 15.03.2019, 13:39 | Сообщение # 1

задают вопрос.. как подключить?

в софте выберите ее и нажмите кнопку Tutorials
откроется браузер на странице с описанием.

или внимательно посмотрите логи, после выбора микросхемы, в окне софта.
увидите там http://www.ifix.net.cn/thread-12996-1-8.html
в браузер.

подключение относительно ног подключения в ZIF колодку микросхем 25 серии SPI SO8 корпуса

1, SCK к 6 пину
2, MOSI к 5 пину
3, RESET к 1 пину
4, MISO к 2 пину
5, GND к 4 пину

к примеру это можно сделать через плату которая в комплекте программатора есть.

Admin

Дата: Суббота, 16.03.2019, 16:46 | Сообщение # 2

в продолжение темы.

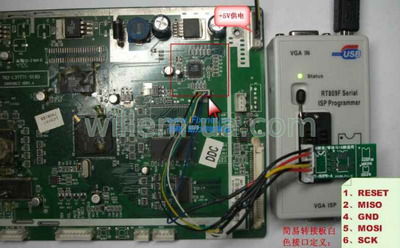

исключительно для RTR809H, схема подключения по ISP
подключение к ATMEGA, ATTINY, AT90, AT89S

подключение к MEC16xx

Источник

Программатор RT809H EMMC-Nand FLASH universal

Адаптеры на программатор можно купить в этом разделе.

В нем представлены как обычные Soic8-dip8 , так и редкие и очень сейчас востребованные BGA адаптеры с нулевой zif колодкой.

Полная поддержка LCD TV драйверы FLASH читать и писать неограниченная емкость TSOP48 Nand Flash EMMC TSOP56 контактный TOP8-16 контактный разъем Поддержка Автомобильный DVD, SMART TV.
Единственный универсальный программатор, который может автоматически определять количество чипов для всех чипов.
Единственный универсальный программатор, который может поставить ИМС в любом положении и сделать разумный смысл.
Единственный универсальный программатор Поддержка чтения и программы для ноутбука ввода / вывода с помощью клавиатуры линии.
Единственный универсальный программатор Поддержка чтения и программа LCD TV VIA VGA и HDMI порт.
Единственный универсальный программатор поддержки Добавить новую вспышку самостоятельно без ожидания на заводе.
Единственный универсальный программатор, построенный в большинстве приложений ремонт ТВ, DVD, DVB, и многие исп программного обеспечения.
Единственный универсальный программатор марка самотестирование для самого ЖК-телевизором и диагностики неисправности.
Лучший программист читать и программирует вспышку на материнской плате, не удаляя из
Поддержка чтения и программирование OTP область .
Поддержка UPTO 64GB NAND FLASH

Поддержка работы с BAD блоками. Данная функция не просто пропускает плохие блоки, но разумно реорганизовывает данные на базе Linux & Android
Intelligently reorganized data (тема на форуме )

поддерживаются ВСЕ EMMC , ДАЖЕ ТЕ, КОТОРЫХ НЕТ В СОФТЕ ПРОГРАММАТОРА . выберите EMMC_AUTO или EMMC_AUTO_4BIT , использовать RT-BGA169-01 адаптер

ОБСУЖДЕНИЕ ПРОГРАММАТОРА НА ФОРУМЕ.

Комплектация программатора:
1. Программатор RT809H EMMC-Nand FLASH — 1шт.
2. Адаптер под пайку TSOP-VSOP-SSOP — 1шт.
3. Адаптер под пайку SOP PAST Socket — 1шт.
4. Кабель ISP CABLES — 1шт.
5. Кабель VGA — 1шт.
6. Кабель USB (высококачественный) — 1шт.

Дополнительные адаптеры можно приобрести в этом разделе.

Скачать программное обеспечение RT809H

Скачать патч обновление RT809H

Список поддерживаемых микросохем. ( постоянно расширяется, может быть не полным. смотрите дату списка в файле)

Краткое описание:

· 48-zif разъем программатора.

· VGA и HDMI порт для чтения и записи ЖК-телевизоры-мониторы без разборки.

· Подключение к ПК: USB 2.0 и USB 1.1

· Удобная и простая в использовании программа управления, работает со всеми версиями MS Windows

· Высокая скорость программирования.

· Программатор выполняет проверку установки чипа (сдвинут или не по ключу) , PIN тест. Это + наличие максимальной токовой защиты и подписи байта проверки помогают предотвратить повреждения чипа из-за ошибки оператора.

· Поддержка автоматического выбора для любого чипа, включая TSOP48 NAND EMMC

· Все известные форматы файлов поддерживаются. Автоматическое определение формата файла и преобразование при загрузке файла.

Источник

Представляем новинку программаторов !

Универсальный программатор ISP, сериальной памяти и микроконтроллеров плат TV, ноутбуков, мониторов, микроконтроллеров AVR.

Программатор для памяти SPI, 24, 93, 95 серии и скалеров мониторов и контроллеров. Main плат телевизоров TV . Мультиконтроллеров ноутбуков MIO KB9012QF . Микроконтроллеров AVR, ATMEGA, Attiny, AT90 и серии AT89S.

Программирует MIO KB9012QF.

Поддерживает работу , чтение, запись OTP области. Данная опция, очень нужна для работы с спутниковыми тюнерами и «обучением» их «правильно» работать.

Pin тест при каждой операции с программируемой чипом. Гарантирует, что данные с микросхемы будут считаны правильно, поскольку грязные ноги ис или

плохой контакт, сразу будут выявлены.

Встроен генератор сигнала VGA, HDMI, для проверки мониторов. Кнопка на боковой стенки программатора — перебор-фиксации (стоп-кадр) режима тест сигнал генератора цветных полей, полос, сетка и других изображений. Автономный генератор испытательных видеосигналов.

Данный аппарат больше направлен на работу с мониторами и LCD теле-аппаратурой. Позволяет программировать память и микроконтроллер монитора без открытия , через разъемы VGA, HDMI . Считывает DDC EDID с эпромки монитора без разборки.

Сам факт, что данный программатор, может программировать мониторы без разборки, весьма большое достоинство! Поскольку, теперь, сохранить прошивку любого монитора, не представляется проблемным, даже если он стоит на полке магазина и гарантийный.

Эта отличительная особенность, плюс еще много вкусностей, делают это устройство, действительно УНИВЕРСАЛЬНЫМ ПРОГРАММАТОРОМ SPI ICSP.

Скорость работы очень хорошая.

Это можно увидеть на видео примерах: EN25F16 MX25L3205 W25Q32

Сборка, корпус , упаковка все на высшем уровне. Это уже не тот Китай, который был несколько лет назад. Китайский производитель быстро учится на ошибках, устраняет их, улучшает качество , что в итоге, положительно сказывается на конечном пользователе. За небольшие деньги, мы получаем отличный программатор для SPI , мониторов, ноутбуков , который позволяет делать много без разборки.

Пользоваться им очень удобно!

Фото «внутриностей» программатора RT809F

Внешний вид RT809F

Некоторые особенности программатора RT809F :

— При подключении к адаптеру приемника IR, считывает RC коды IR пультов.

— Поддерживает Spi flash по 32 Mbytes. Есть возможность добавлять вручную.

— Поддерживает программирование PIC на платах (main) телевизоров по протоколу ICSP( через специальный адаптер, в комплект не входит)

— Поддерживает работу с чипами типа 24S08. Пример — снятие пароля с ноутбука Lenovo (IBM) ThinkPad X200 .

— Поддерживает работу с Main Tv телевизоров. Вот пример: Haier L42R1A, процессор FLI8541, память S25F016A

Особенности:

1) Чтение и запись 8 pin и 16 pin чипов.

2) Читает и программирует в память SPD DDR1/DDR2/DDR3

3) Поддержка работы с 8 pin и 14 pin которые используются в ноутбуках (для хранения пароля) и аккумуляторах 24RF08 6480AR BR9080 9016.

4) Поддержка всех серий 24, IIC EEPROM Memory.Важно! Автоматически определяет модель чипа от 24C01 до 24C16, 25 серии spi
Определяет уровень защиты от записи — 7-й контакт серии 24.

5) Поддержка всех серий 25 и 26 SPI флэш-

памяти, идентификация ис автоматически, емкость до 256Mbit.

6) Поддержка всех серий 93 MircroWire памяти, в том числе японских специальных чипов.

7) есть функция поддержки double bank RTD2120 .Читает и программирует без выпаивания.

8) Чтение и запись DDC-EDID данные ЖК-матриц не разбирая через разъем VGA.

9) Поддержка чтения и записи данных EDID на матрицу ноутбука не разбирая через разъем матрицы.

10) Поддержка Leroy, Ding Branch, Rainbow Star, Triumph, Kang Yue and Wang Jie производителей плат мониторов.
Работает с MCU через VGA порт, не разбирая монитор.

11) Поддержка чтения и записи прошивки платы ЖК-дисплея и ТВ в онлайн режиме и автономном режиме.
Поддержка TPV, Proview, Samsung, LG, ACER, LENOVO, HP, IBM, BENQ, HKC, Hisense, Skyworth, Konka, Changhong, TCL , Haier, Prima
и других крупных брендов, поддерживает NOVATEK, MTK, the MST, Genesis, TSUM, SE, FT, REALTEK the Winbond WELTEND, MySoN,
China and Asia micro and PIXELWORKS chipset, вы можете использовать официальный программное обеспечение ISP или программного
обеспечения сторонних производителей, учитывать целостность функций и простота пользователя в использовании.

12) Поддержка Samsung, Philips, AOC, BENQ, NESO поддерживает серии NT68F63/NT68F632/NT68F633 MCU и WT61P4.
Может читать и сохранять оригинальные прошивки MCU.
Поддерживает SE1059 серии «чтение и запись. Легко решить проблемы экрана balck screen Samsung.

13) Программирование серии WINBOND series MCU’s в онлайн, таких как W78E65P-40.
Работает с MCU M6759,SM5964,SM89516,P89C51RD и TP2804.

14) Поддержка MTK series LCD and DVD program online. Such as MT2389,MT1379,MT8223 и 8226 и т.д.

15) Поддержка SUNPLUS DVD программа онлайн. Такие, как 8202D 8202S, 8202L, 8281 и 8200 и т.д.

16) VGA поддержка в девяти серии спутникового ресивера ; в том числе Guoxin, Haier, China and Asia, NEC ;

17) Есть режим самопроверки программатора, Pin тест,
есть функция обнаружения питания на программируемой плате,
в автономном режиме чтения и записи обнаружения плохого Pin-контакта;

18) имеет скоростной процессор MCU;
По USB интерфейсу, передаются как данные так и питание программатора,
есть антистатические и внутри-портовые меры защиты, для обеспечения надежности программатора.

19) Количество поддерживаемых чипов постоянно добавляются.
Если нужно добавить новую микросхему, вы можете написать в службу поддержки.
24,25,26,93 серии, можно добавлять в ручном режиме.
