Подбираем блок питания для ноутбука
Блок питания ноутбука — первая линия защиты ноутбука от проблем с электросетью. Если отсутствует сетевой фильтр и ноутбук подключен к розетке напрямую, то в случае скачков напряжения он выйдет из строя раньше, чем успеет сгореть система питания. И если это произошло, необходимо приобрести новый, иначе ноутбук зарядить уже не получится.
Если перегоревшее или просто вышедшее из строя зарядное устройство под рукой, то подобрать себе новое не составит проблемы. Достаточно посмотреть на характеристики и его заводской код, а затем использовать их при поиске в интернет-магазине. Впрочем, достаточно и просто указать модель ноутбука, но в таком случае найти оригинальный блок питания будет сложнее.
Если “родное” зарядное устройство от ноутбука по какой-то причине отсутствует или на нем стерлась или была удалена заводская наклейка, то можно подобрать новое по модели ноутбука. Интернет-магазины, впрочем, в такой ситуации скорее всего предложат не оригинальные блоки питания, а аналоги.
Уменьшить зону поиска можно, предварительно выяснив, какую конкретно модель блока питания использует ноутбук в заводской комплектации. Достаточно посмотреть фабричную маркировку ноутбука, указанную на наклейке, расположенной на его нижней крышке.
Ее нужно включить в поисковый запрос вместо названия ноутбука — тогда поисковики покажут как минимум фотографии оригинального адаптера. На фото можно будет посмотреть маркировку блока питания и найти себе оригинальный БП на замену. В обоих случаях на фабричная маркировка указывается в графе Model на наклейке.
Если оригинальный адаптер питания для ноутбука был снят с производства и отсутствует в продаже, то можно подобрать качественный аналог. Для этого необходимо в первую очередь выяснить характеристики оригинального БП. Если они есть, то в интернет-магазине, например Parts Plus, можно подобрать такую же модель. Но при выборе необходимо учитывать несколько важных факторов:
- Форм-фактор и размеры контактного штекера. Обычно указываются внутренний и внешний диаметры. Это один из самых важных параметров, так как иначе просто не получится подключить БП.
- Выходное напряжение, подаваемое на ноутбук. Измеряется в вольтах (V).
- Выходную силу тока, подаваемого на ноутбук. Измеряется в амперах (A).
Эти параметры имеют критическую важность при выборе замены для неисправного БП. И если штекер подходит, то напряжения и силы тока также должны совпадать с оригиналом, иначе велик риск того, что ноутбук будет выведен из строя.
Если подобрать аналог также не удается, то можно воспользоваться универсальным блоком питания. В онлайн-магазинах с комплектующими для ноутбуков, таких как Parts Plus, их можно легко найти.
Универсальное зарядное устройство для ноутбука нужно выбирать максимально осторожно и ни в коем случае не покупать китайские аналоги. Универсальный БП, тем не менее, имеет целый набор различных взаимозаменяемых штекеров, а также переключатель, меняющий выходную силу тока и напряжение.
Являясь большим плюсом, универсальные разъемы в то же время являются большим минусом. Они очень быстро расшатываются и ломаются в месте соединения с кабелем. Это может вызвать проблемы при зарядке и даже сократить срок жизни батареи ноутбука. Тем не менее, если приобретать качественный универсальный БП, он обойдется дешевле, чем другие аналоги. А если использовать универсальное зарядное устройство для ноутбука с осторожностью, он может сослужить хорошую службу.
Несмотря на то, что процедура подключения БП кажется простой, даже в ней есть несколько нюансов. Можно допустить ошибки, которые могут повлиять как на работу самого зарядного устройства, так и на ноутбук в целом. И это неудивительно, учитывая, что работать придется с электричеством.
Сначала необходимо подключить блок питания в розетку и дождаться, пока загорится индикатор. И только после этого кабель от блока питания подключается к ноутбуку. Именно в таком порядке нужно подключать новое зарядное устройство к ноутбуку. Особенно важно это учитывать, если новый БП не оригинальный, а аналог или универсальный.
Это позволит избежать проблем, если блок питания оказался неисправен. Даже новый БП может оказаться неисправен, если он не “родной”, а от сторонних компаний или вовсе китайский. Тогда, в лучшем случае, он не заработает и ничего не произойдет. В худшем случае он может выдать большие силу тока или напряжение, чем может выдержать ноутбук, и это выведет из строя разъем, батарею или всю цепь питания целиком.
Как выбрать блок питания для ноутбука?
Увы, но случается так, что ноутбук перестает заряжаться. Если виной тому не пролитая чашка чая или не состарившийся аккумулятор, то, скорее всего, дело в блоке питания. Но как подобрать блок питания, чтобы он идеально подошел к ноутбуку? Разбираем этот вопрос в этой статье.

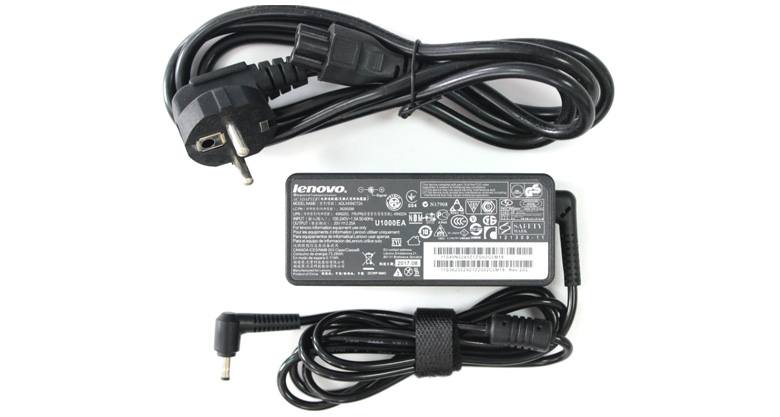

Блок питания состоит из двух частей: кабель питания от сети и сам блок, который заканчивается коннектором для подсоединения к ноутбуку.
Каждый блок питания имеет основные характеристики:
• Входное напряжение, В (INPUT, V)
• Выходное напряжение, В (OUTPUT, V)
• Выходной ток, А или мА (OUTPUT, A or mA)
• Выходная мощность, Вт (OUTPUT, W)
Входное напряжение (измеряется в вольтах (В, V))
Это параметр, относящийся к промышленной сети (в нашей стране это 220В). Этот параметр не так важен, ведь обычно все блоки питания адаптированны под стандарты разных стран и работают в широком диапазоне напряжений.
Выходное напряжение, (измеряется в вольтах (В, V))
Эта цифра показывает, какое напряжение поступает на вход цепей питания вашего ноутбука. Очень важно, чтобы эта цифра была не больше, чем та, которая отпечатана на шильдике нижней крышки ноутбука.
Дело в том, что для нормальной работы ноутбука необходимо, чтобы блок питания выдавал именно то напряжение, которое указано на вашем устройстве. Если оно будет незначительно ниже, то ноутбук может иногда не включаться или блок питания не будет заряжать батарею. При очень резком несовпадении напряжений ноутбук не включится.
Также нельзя допускать, чтобы выходное напряжение блока питания было выше указанного на ноутбуке. Цепи питания ноутбука могут сгладить некоторое превышение напряжения на входе (порядка +-10%), однако если это превышение слишком велико, да к тому же ещё и постоянно во времени, материнская плата ноутбука выйдет из строя. Самыми популярными моделями блоков питания являются устройства с выходным напряжением 19,5В.
Выходной ток (измеряется в амперах (А) или миллиамперах (мА, mA))
Эта характеристика показывает какой максимальный ток может выдать блок питания при указанном напряжении. На некоторых блоках питания его даже не приводят, а пишут только выходную мощность. Обратите внимание на блоки питания с входным током 3,42А.
Выходная мощность (измеряется в ваттах (Вт или W))
Этот параметр связан с выходной силой тока. В случае с мощностью подходит принцип: столько же или больше. Блок питания с большей мощностью, чем указано на ноутбуке, будет заряжать батарею быстрее, не перегреваясь. Нельзя брать адаптер с меньшими Ваттами – это грозит поломкой зарядного устройства. Величину, указанную в Амперах, легко можно перевести в Ватты. Надо умножить выходное напряжение адаптера (OUTPUT, V) на его мощность (А). Полученное произведение и есть мощность в Ваттах. Оптимальной считается выходная мощность в 65Вт.
С характеристиками разобрались. Теперь осталось определиться, какой тип адаптера вам нужен. Для питания адаптера используется или бытовая электрическая сеть (сетевые адаптеры), или бортовая сеть автомобиля.
На заметку: на самом блоке питания в большинстве случаев печатаются сервисные коды, облегчающие поиск в случае поломки.
Для вашего удобства мы разделили блоки питания по совместимости, чтобы облегчить поиски. Выбрать блок питания вы можете здесь
Как выбрать блок питания для ноутбука?
Механическое повреждение, перепад напряжения — начало списка причин, из-за которых вам потребуется замена адаптера для ноутбука. Блок питания — это такой пластиковый “брусок” черного цвета, из которого выходят два провода:
- один с вилкой включают в сеть 220 В;
- второй подсоединяют к лэптопу.
Сетевой адаптер выполняет две задачи: заряжает батарею устройства и обеспечивает непрерывную подачу электротока на сам гаджет.
В пластмассовом корпусе есть монтажная плата с установленными на нее конденсаторами, преобразователями и другими компонентами, которые нужны для изменения сетевого напряжения на более низкое, которое потребляется ноутбуком.
Перед походом по магазинам, торгующим электроникой и комплектующими для компьютеров, желательно обратиться в мастерскую: возможно, получится оживить адаптер, перепаяв один или несколько электронных компонентов или предохранитель.
Независимо от причины замены “старый” блок советуем не выбрасывать в мусорное ведро: он еще пригодится в качестве наглядного пособия для консультантов магазинов. И вообще, два блока питания — это удобно: один остается дома, второй можно привезти на дачу, на работу или другое место, где планируется проводить много времени.
Итак, решение принято и аксессуар нужно поменять. Как правильно выбрать блок питания для ноутбука? Основных показателей — два: форм-фактор разъема и технические характеристики. Сначала расскажем о штекерах, которыми оканчиваются провода, присоединяемые к портативным компьютерам.
Размеры и формы
Самый распространенный форм-фактор коннекторов для блоков питания — цилиндрический двух- или трехконтактный, причем “минусовой” ток идет по внешнему контакту. Диаметр, длина присоединяемой к гнезду части штекера зависит от производителя, модели и “возраста” лэптопа.
Samsung в своих зарядках использует несколько типов штекеров:
- 5.5х3.0 мм — подходит для большинства лэптопов. Металлический штырек “плюса” смонтирован на принимающем разъеме. Легко заменить в мастерской или купить “переходник” в интернете. Выходное напряжение — 19 В;
- 6.0х4.4 мм, 14 В — используют не только для подзарядки аккумуляторов, но и для подачи питания к мониторам, включая других производителей;
- 3.0х1.1 мм, применяется для блоков питания мощностью 40 Вт. Практически все модели устройств, для которых используется такой адаптер, производились в 2010-2014 годах и сейчас сняты с продажи.
В портативных компьютерах Lenovo используются сетевые гнезда разных форм и размеров:
- цилиндрический, 7.9×5.5, для устройств L, C series, для более чем трех десятков других моделей;
- круглый, 4.0×1.7, серии IdeaPad ThinkPad Yoga Chromebook;
- прямоугольный плоский, для адаптеров мощностью до 65 Вт и выходным напряжением 20 В.
Инженеры японской корпорации Toshiba разработали несколько типов штекеров для блоков питания, которые поставляются в комплекте с лэптопами бренда. Контакты — круглой формы, выходное напряжение — 15-19 В:
HP, Compaq. Американские производители адаптировали зарядные устройства для ноутбуков под универсальный штекер 7.4×5.0 мм. Выходное напряжение блока составляет 18,5 В, Мощность — 90 Вт.
Важно не ошибиться с характеристиками подзарядки, покупая блок питания с таким штекером: он одинаково хорошо подходит для сетевых гнезд лэптопов Acer, IBM, Toshiba, Fujitsu, Liteon. Разница — в выходном напряжении: одна группа подзарядок выдает 16 В, вторая — 19, поэтому такие адаптеры не взаимозаменяемы.
Штекеры-цилиндры Sony используются для всех модельных линеек японского бренда, отличаясь только размерами и выдаваемой мощностью — до 120 Вт.
Нужно знать: Если характеристики купленного блока питания подходят для вашего портативного ПК, а коннектор отличается, то его можно заменить на переходник. Способ пригодится, если в продаже в вашем населенном пункте нет адаптеров с подходящим штекером.
Не разбираетесь в технике, не уверены, что сможете самостоятельно подобрать нужный тип адаптера? Консультанты магазинов — в помощь, особенно если вы принесете старую неработающую подзарядку. Наконец, можно взять штангенциркуль и измерить ту часть штекера, которая входит в гнездо. Исходя из указанных выше характеристик понятно, что каждый миллиметр имеет значение.
Для повышения прибыли отдельные владельцы брендов, например, американцы из HP и Dell выпускают специальные блоки питания с тремя контактами: плюсом, минусом и сигнальным. Последний контакт нужен для определения технических характеристик адаптера, которые считывает компьютер с установленного в подзарядке чипа EPROM Dallas Semiconductor DS2501. Если хитрая электроника посчитает, что напряжение, сила тока и мощность не соответствуют заявленным требованиям, то она просто отключает ноутбук. Apple в плане удобства и комфорта для пользователей пошла еще дальше: “яблочные” лэптопы получают заряд через магнитные штекеры, которые продлевают срок службы сетевых гнезд, быстрее присоединяются и отсоединяются.
Технические характеристики
Информацию о технических возможностях адаптера производители указывают на:
- наклейках на корпусе подзарядки и портативного ПК;
- в документации, идущей в комплекте с ноутбуком;
- возле сетевого разъема на лэптопе.
При выборе блока питания в расчет принимают показатели:
- входное, выходное напряжение;
- мощность;
- сила тока.
Входное напряжение
Регулирование параметров электрического тока в сетях общего пользования в РФ производится по ГОСТ 29322-92. Согласно документу, напряжение в сети должно составлять 220 В и частотой 50 Гц. Для работы именно с такими стандартами разрабатывают адаптеры, бытовую и компьютерную технику. В инструкциях для электротоваров прямо указано, что запрещено использовать технику в сетях с напряжением, отличным от 220-230 В. Например, в Северной Америке стандартным считают напряжение 110 В. К вашему ноутбуку подойдет блок питания с расширенными характеристиками, например, 110-230 В.
Выходное напряжение
Параметр, к которому нужно отнестись предельно внимательно при выборе блока питания для ноутбука. Показатели колеблются в пределах 15-24 В, выбирать нужно с таким же напряжением, которое указано на маркировке ноута, старого адаптера или в инструкции. Отклонение в половину вольта проблем не создаст, однако покупка зарядки 16 В вместо 19 не заставит лэптоп работать, а батарею — заряжаться, устройство в большинстве случаев просто не включится. Выходное напряжение регулируется автоматически или вручную (переключается кнопкой, “ползунком” или рычажком на корпусе).
Сила тока на выходе
Силу тока измеряют в амперах, на этикетке обозначение выглядит, например, как “3,42 А”. Силы тока должно хватать для нормальной работы мобильного ПК, т.е. значение должно быть равно или немного превышать требуемое. Нехватка ампер может заставить ноутбук работать с перебоями или вообще отключиться.
Выходная мощность
Показатель, который напрямую зависит от силы тока. Правила выбора — те же, что для силы тока: больше — можно, меньше — нельзя. Вопреки ошибочному мнению об увеличении потребляемой энергии адаптером с большей, чем требуемая, мощностью, блок питания на 90 Вт не потребляет больше электричества, чем аналогичный прибор с 65 Вт, просто работает с меньшей интенсивностью. Это как педаль газа у спортивного авто, способного разгоняться до 300 км/ч: может разогнаться, если притопить педаль, а может спокойно ехать на 100-120 км/ч. Теоретически более мощные подзарядки “живут” дольше стандартных из-за меньшей интенсивности работы.
Техническая защита
Маркировка подзарядных устройств может содержать буквенные сокращения, которые обозначают один или несколько защитных технологий:
- SCP (Short Circuit Protection) — защищает электронику от коротких замыканий;
- UVP (Under Voltage Protection) останавливает работу ПК, если появляется низкое напряжение;
- OTP (Over Temperature Protection) перегрев адаптера — под контролем;
- OVP (Over Voltage Protection) — предотвращение превышения стандартных показателей выходного напряжения. Оснащаются все модели подзарядок типа ATX12V;
- OLP (Over Load Protection) — защита, реагирующая на превышение суммарных мощностей тока во всех каналах;
- OCP (Over Current Protection) — защищает от скачков напряжение на входе/выходе.
Для любителей путешествий, автомобилистов выпускаются зарядки, работающие от автомобильной электросети 12 В или универсальные модели, которые также можно подключать к розеткам 220 В. Распространение мобильных гаджетов, требующих подзарядки от провода USB, привело к появлению блоков питания с соответствующими разъемами. Зарядка смартфона от такого БП будет более быстрой, чем через подключение к самому ноутбуку.
