Как подключить флешку к музыкальному центру если нет usb входа
Скорее всего, у многих еще остались старые плееры, магнитофоны или другие аудиосистемы. Выкинуть их рука не поднимается, да и оставлять – смысла нет. Не стоит расстраиваться. Можно вдохнуть жизнь и в этих «старичков». Переделка старых систем под USB – задача совсем несложная, особенно если это касается музыкального центра. Такая работа не отнимет много времени, да и стоить будет совсем немного.
О встраиваемых модулях
Технический прогресс не стоит на месте. Вот и китайские производители решили порадовать мастеров-любителей, выпустив на рынок специальный аудиомодуль для преобразования звука.
Устройство продается в нескольких исполнениях, отличающихся по рабочему напряжению. Модель, подходящая для большинства музыкальных центров, питается 5В. Если измерения напряжения на печатной плате музцентра не позволяют найти нужную пару проводников, можно купить другое исполнение панели. Например, с питанием 12В с допустимым пределом от 9 до 15В.
Тем, кто хочет получить все и сразу, понравится исполнение с блютуз модулем. Он позволяет воспроизводить аудио с телефона после сопряжения с модифицированным музыкальным центром.

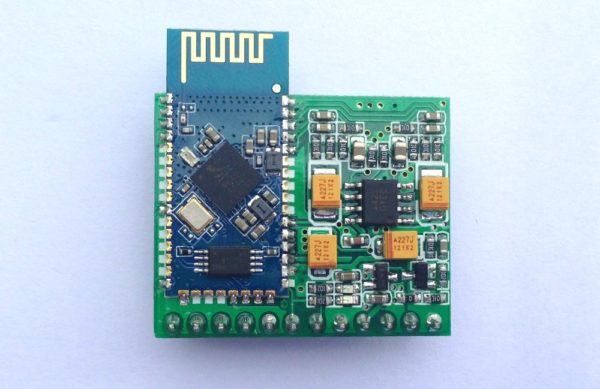

Модуль с USB и Bluetooth
Но этих деталей не хватит даже для создания самого простого плеера. Для этого и будет использоваться старая аудиосистема. Хорошо, если она сохранилась в рабочем состоянии. Если же нет, не страшно. Главное, чтобы работали необходимые детали:
- Аккумуляторный блок, или блок, отвечающий за заряд.
- Колонки от старой системы, именно через них и будет звучать музыка.
- Ну и усилитель звука, встроенный в музыкальный центр.
Вы можете выбрать устройство с различными «наворотами», но для оживления старого кассетника хватит и простого модуля, оснащенного одним портом для usb и способностью выводить звук.
Плата преобразования звука
Что понадобится для работы
Панель интерфейса чтения вполне аккуратно вписывается в общее корпусное исполнение музыкального центра. Но для ее размещения понадобится вырезать прямоугольное отверстие. Для всех необходимых работ потребуются:
- собственно плеер, интерфейс чтения современных носителей;
- отвертка для разборки корпуса;
- паяльник;
- провода для монтажа, припой и флюс;
- мультиметр для проведения измерений;
- шуруповерт;
- сверла малого диаметра и пара саморезов для крепления панели.
Вырезать отверстие в корпусе можно разными способами. Оптимальный зависит от набора инструментов, доступного пользователю. Удобно работать дремелем или мини режущими дисками, закрепляемых в патроне дрели. В самом простом варианте отверстие можно вырезать лобзиком или ножом, выравнивая края напильником.
Вариант расположения модуля в музыкальном центре
Меры предосторожности и требования к проведению работ
Стоит понимать, что без некоторых навыков в обращении с измерительными приборами и знаний в области электротехники при модернизации старого музыкального центра просто не обойтись. Для проведения работ понадобятся, как минимум, мультиметр и паяльник.
Проводить любые операции необходимо только при отключенном питании музцентра. Это основная мера безопасности, ведь напряжение 220В является смертельным для человека.
Если необходимо производить измерения параметров электроцепей при включенном питании, делать это нужно осторожно. Во-первых, нужно аккуратно прикладывать щупы мультиметра. Не допускается замыкание соседних токоведущих дорожек на плате. Во-вторых, нельзя касаться руками любых областей конструкции, где может быть напряжение. Кроме очевидной опасности поражения электротоком есть еще одна, повреждение элементов платы музыкального центра.
Работа мультиметром требует осторожности и знаний
Как подключается плеер
На задней панели мультимедиа панели есть гребенка с контактами или выходы в виде отдельных проводов. Их 6 штук:
- общий контакт аудио каналов;
- точки подключения для левого и правого каналов;
- вход антенны;
- две точки подключения питания.
Чтобы упростить описание процесса, в качестве вводных будем принимать музыкальный центр с AUX входом. К подобным моделям плеер подключается довольно просто. Если же входа для внешнего сигнала у музцентра нет, понадобятся сложные работы с принципиальной схемой устройства и коммутацией выходов плеера непосредственно на вход усилителя.
Порядок проведения работ
Все работы по подключению можно условно разделить на три части.
Поиск места для установки
Корпус музыкального центра необходимо разобрать. Обычно это делается выкручиванием саморезов на задней крышке устройства. После этого корпус разделяется на минимум две части. От пользователя требуется найти оптимальное место для установки новой панели.
Для установки модуля требуется разобрать корпус
В нем не должно быть опасности соприкосновения плеера с материнской платой. Точка установки выбирается в месте, где нет движущихся элементов механики или других частей, функциональность которых может быть нарушена. И конечно, после установки панель должна быть легко доступна для удобного использования подключаемых носителей.
Точки подключения звука
К музыкальному центру с AUX плеер можно подключить двумя способами.
- Припаять провода к плате в точках GND, R, L или соединить их с точками гребенки GND, RO, OL соответственно.
- Сделать несложную разводку от точки GND плеера на внешние контакты разъемов тюльпан входа AUX, соединить центральные проводники поканально на RO и OL соответственно.
Стоит отметить, что первый способ предпочтительнее. Во втором случае протяженность линий коммутации велика, на них будут действовать разнообразные наводки от внешних источников помех.
Поиск питания
Контакты на шлейфе питания в музыкальном центре не подписаны. Поэтому придется мерять мультиметром и искать нужный с напряжением 5В. При этом один щуп прибора устанавливается на GND материнской платы центра или на шасси. А второй последовательно прислоняется к контактам гребенки шлейфа. Делать измерение нужно при включенном питании и активированном режиме AUX.
Завершение работы
Музыкальный центр после переделки
Заключение
Чтобы переделать старый музыкальный центр под usb, вам не придется прикладывать много усилий. Необходимо только заказать специальный модуль для перекодировки аудио и установить его в старенький плеер. За совсем небольшую стоимость, вы получите устройство, которое сможет воспроизводить музыку с флешки.
У многих дома стоят старые музыкальные центры. Часто они в рабочем состоянии, но вы их не включаете, потому что уже нет ни кассет, ни дисков, а USB в старых моделях не предусмотрен. Выбрасывать его жалко, а хранить нет смысла. Центр оживляется, если подключить USB-разъем. В такой порт вставляется флешка.
Что использовать для подключения флешки
Для этого понадобится специальное приспособление — модуль USB-MP3. Это микросхема размером чуть больше зажигалки с пластиковым корпусом и кнопками для управления. Работает с напряжением 5–20 V. В комплект входят:
- USB-разъем;
- стабилизатор напряжения;
- процессор;
- дисплей и кнопки управления;
- пульт;
- провода для подключения.
С помощью проводов приспособление подключается к колонкам, аккумуляторному блоку и усилителю звука.
Справка. Так как в модуль уже встроен процессор, то звук устройство воспроизводит само. Музыкальный центр работает как усилитель.
Как установить модуль
Сначала найдите место для установки устройства. Для этого подходит дека кассетного проигрывателя, разъем CD чейнджера. Можно самостоятельно проделать отверстие в нужном месте на корпусе музыкального центра. От того, где расположено устройство, зависит длина кабеля.
К устройству подключены 5 проводов:
- 3 из них — это выход звука: правый, левый и центральный.
- 2 других — провода питания.
Провода подключаются напрямую к плате музыкального центра. Выход звука подключается к AUX разъемам. Предварительно найдите на плате левый, правый и центральный AUX контакты.
Провода питания также подключаются к разъемам питания на плате музыкального центра. Так модуль будет запускаться сразу при включении. Чтобы модуль включался только при переключении на режим AUX, найдите на плате центра место , которое отвечает за питание при режиме AUX, и подключите провод к нему.
Важно! При подключении модуля к проводам питания важно не перепутать полярность. На устройстве написано обозначение — 5 V. Это провод +. Если подключить неправильно, перегорит стабилизатор напряжения или само устройство.
Как сделать модуль самостоятельно
Несмотря на доступность в интернете и цену, покупать это устройство необязательно.
Важно! Заменить модуль может старый MP3 плеер.
Часто в MP3 плеерах уже предусмотрены выходы USB и SD. На них также уже установлены стабилизаторы напряжения. При питании от сети плееры работают при напряжении 5 V. Платы плееров выполняют те же функции, что и модули.
Изготовление модуля
- Для начала сделайте корпус. Для этого подойдет картон. Его легко резать, но при этом он довольно жесткий.
- Теперь перенесите кнопки управления плееров с платы на корпус. Снимите кнопки, припаяйте к каждой провод, соедините с платой и вынесите на корпус. Таким самодельным устройством нельзя будет управлять при помощи пульта.
- Когда корпус готов, подключите плеер к музыкальному центру. Устанавливается так же, как и USB-MP3 устройство. Смотрите предыдущий раздел.
Важно! Плотно зафиксировать провод на месте спайки поможет термоклей.
USB-MP3 переходники продаются в интернете и в магазинах электроники от 250 рублей. Дешевые модели идут без дисплея. В моделях дороже встроены FM приемник, разъем под SD карту, разъемы для других нужд. С помощью этого устройства музыкальный центр приобретает вторую жизнь. А вы обзаведетесь музыкой для дачи, гаража или дома.
В наличии старый музыкальный центр Сони CD/кассетник . Звук очень добротный, но очень не хватает функции проигрывания с флешки.
Накачал ребенку Чайковского, Шопена, Тирсена и.т.д. она от музыки плакать перестает и с интересом слушает, но звук с ноута просто ужасает.
Вопрос: что мне надо докупить или доставить к этому центру, чтоб можно было МП3 прослушивать на нем?
Вариант с трансмиттером мне не нравится.
Бывают какие то MP3 приставки к таким центрам?
и очень хотелось бы USB чтоб флешки читал
| цитата: |
| Есть ли смысл вообще заморачиватся |
это сам решай
у мну был Техникс без мп3, я к нему мутил плеер
Либо приставку через тюльпаны мутить
Либо раньше были аудиокассеты флешки.
П. Р)l(евский
А что мешает скинуть музыку на простой CD? П. Р)l(евский
не, твой ребёнок получит качественный звук. хотя не знаю, какой звук можно выжать из мц.
5 июля 2015 Можно к ауксу подключить bluetooth аудио приемник типа Logitech Bluetooth Audio Adapter и не заморачиваться подсоединением плеера вопрос, может ли мц проигрывать flac, если мы говорим о воспроизведении с юсб-носителей
П. Р)l(евский
Не совсем понятно, что ты подразумеваешь под комплексным решением, но у меня напимер есть переходник с джека на колокольчики и я просто подключаю айфон и не парю голову.
Что можно придумать более комплексное, я если честно и не знаю. Ну или перепиши просто мпз в аудиосиди и слухай, благо неро это делает очень просто
все остальные варианты с костылями которые не прибавят качества звуку
6 июля 2015 Ну и насоветовали тут.
Вот самый простой вариант без трансмиттера сайт ебэй обойдется примерно в 200-250 рублей.
Я себе такой же поставил в машину на соньку. Подключил на AUX. Usb разьем врезал в пустую заглушку. Дешевле, проще и удобнее не бывает. Инициализация 2-3 секунды, помнит последний трэк. Звук вполне достойный. Флешку на 16 Гигов читает. запитать можно от 5В или 12В. Я в машину установил все за 2 часа.
Вообще-то и этот вариант: перевод mp3 в Audio CD — не прибавит качества. От того, что ты перевел изначально обрезанный формат в другой — качества не прибавляется. Нужно тогда покупать (скачивать образы) оригинального Audio CD или использовать для перевода в Audio CD записи из форматов вроде flac.
мп-3 через аукс — это за гранью добра. Хуже только mp3 через трансмиттер. Да еще взять mp3 с битрейтом пониже . И тогда точно что Моцарт, что Slayer, что Кобзон — разницы не будет
«Мои мысли — мои-и-и-и скакуны-ы-ы-ы. «
Dionis-spb
| цитата: |
| Мои мысли — мои-и-и-и скакуны-ы-ы-ы. « |
Твои мысли — твои ссс какуны-ы-ы-ы.
Так за качество тут не боремся, я так понял дешего и сердито нужно.
По поводу качества. У меня мониторы КРКшные к синтезатору и наушники сони мониторного типа, к компу система 5,1 креатив лабс из удачных, мне этот центр нафиг не . Но тащить все это дело в детскую я смысла не вижу, да и пользую эти девайсы. Тут надо, чтоб жена справилась и не сильно ухудшить качество, которое есть — а сонька неплохой звук выдает. Вариант с трансмиттером считаю полной порнографией. Но микросхема, которая аппаратно будет читать мп3 и выдавать на соньку, это оптимальный вариант, на который я, даже, не рассчитывал. Спасибо фокус клубу, тут реально знают всё.
Я боялся, что вариант с танцем вокруг плеера и аукса, это единственное, что можно придумать.
