Crow 0011700 SWAN QUAD обзор и разборка датчика движения
Пассивный инфракрасный детектор движения Crow SWAN QUAD модель 0011700, игнорирующий животных до 25 килограмм — вот такое устройство мы сегодня рассмотрим и разберем. Мой экземпляр новый, еще не бывший в использовании (хотя и хранился, как попало).
+ Щелкайте по фото, чтобы увеличить!
Этот детектор изготовлен известной (в определенных кругах) израильской компанией Crow Electronics Engineering Ltd. Эта компания специализируется на создании различных охранных и сигнальных систем безопасности.
Внешний осмотр
Упаковка, в которой продается этот датчик вот такая. конечно, время и люди ее не пощадили. Также внутри имеется бумажная инструкция — у меня она на английском языке, но есть и на русском языке — эту инструкцию можете скачать здесь — она полезная при настройке (там же вы можете узнать и технические характеристики устройства).

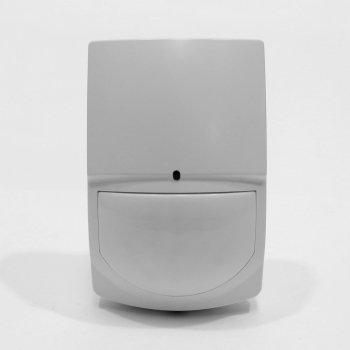

Само устройство Crow SWAN Quad представляет из себя небольшую пластмассовую коробочку белого цвета, размеры 92 х 60 х 37 мм. Примерно по центру небольшой «глазок» — светодиод тревоги. Под ним полукруглая эластичная выпуклость (извиняюсь за корявость языка), под ней расположен сенсор — именно он реагирует на нарушителя. В нижней части видим шляпку винта — отвернув его, мы можем снять верхнюю часть корпуса (для настройки).
На задней стороне детектора есть выламываемые отверстия для монтажа, для проводов. посередине наклейка или этикетка, на ней: логотип Crow, затем SWAN QUAD и цифры 4912. Затем PIR INTRUSION DETECTOR, Power Supply: 8.2-16Vdc. MODEL No. 0011700. Made in Israel.
Разборка Crow SWAN QUAD 0011700
Снимаем переднюю часть корпуса — вот такая это передняя панель.
Смотрим внутрь. Здесь всего одна плата электроники. извлекаем ее и внимательно осматриваем со всех сторон.
На текстолите маркировка: SWAN QUAD P/N3202570(A), ест UL код — E77787 и он принадлежит компании из Гонконга — Nam Hing Circuit Board Co. Ltd, которая делает печатные платы (тут же ее логотип — NH). В нижней части платы видим две группы контактов с перемычками. Это настройка: справа, вес животного (если оно есть) — 15 или 25 килограмм (примерно такие группы). Слева — уровень пульсации для стабильной или нестабильной среды (в зависимости от наличия и веса животного). Еще одна перемычка — включение или отключение светодиода (он горит, мигает, при обнаружении нарушителя). Затем собственно сам светодиод. Концевой выключатель — ТАМПЕРА, сигнализирует при вскрытии корпуса. Переменный резистор — им регулируют чувствительность ИК-сенсорного датчика. И наконец, колодка с клеммами. Подключение питания, подключение тампера, для соединения с контрольной панелью.
Почти посередине платы сам датчик — это счетверенный PIR-элемент. Он закрыт снаружи полиэтиленовым колпачком. На фото он снят. На металлическом корпусе выбита такая маркировка: PKI Inc 1113 3710 PYQ1398 — это пироэлектрический детектор с 4-х сегментным элементом.
Обратная сторона платы, здесь приклеена небольшая «подушечка» из микропористой резины — убираем ее. Маркировка на плате PS. Затем такой элемент — CPC1017N 105T2703 — это однополярное, нормально разомкнутое, твердотельное реле. Две микросхемы, одна стабилизатор напряжения на 5 вольт — 78L05A. Маркировку на второй я не рассмотрел. увы. Как только представится возможность, этот недочет будет исправлен!
На этом все. Подводим итоги.
Выводы
Детектор движения Crow SWAN QUAD 0011700 сделан качественно, работает он вполне достойно, что еще нужно от подобных систем? Зачастую эти датчики ставятся в магазинах, на автоматические открытие дверей, или же в подъездах и на лестничных пролетах жилых домов, организаций — автоматическое включение освещения. Правда, продукция этой израильской компании не из дешевых.
— Для сравнения Crow SWAN PGB модель 0017750 — более продвинутый извещатель, который помимо ИК-детектора движения имеет датчик удара и разбития стекла. Заодно сравните и с GSN PATROL 701. Все эти устройства подключаются к контрольной панели, например Crow Runner-8/16.
Михаил Дмитриенко WASP.kz Алма-Ата
21.06.2022
· Опубликовал wasp June 21 2022 · В Безопасность — системы · 0 Комментариев · 302 Прочтений ·
Комментарии
Нет комментариев.
Добавить комментарий
Пожалуйста, авторизуйтесь для добавления комментария.
Авторизация
Вы не зарегистрированы? Нажмите здесь для регистрации.
Забыли пароль? Запросите новый здесь.
Обзор и разборка Crow SWAN PGB модель 0017750
Это не первый образец продукции израильской компании Crow, который я описываю (с полной разборкой). Сегодня это пассивный ИК датчик, игнорирующий мелких животных, совмещенный с датчиком удара и разбития стекла. Одним словом — дельное звено или устройство комплексной системы безопасности.
+ Щелкайте по фото, чтобы увеличить!
В интернете вы можете найти руководства или инструкции по использованию этих устройств, я также выложу мануал — ссылка в конце статьи.
Внешний обзор детектора
Итак, это молочно-белого пластмассовая коробочка размерами 125 х 60 х 35 мм (измерено мною). Судя по данным из интернета, форма и размеры корпуса могут незначительно отличаться.
На передней стороне, в одной части эластичная выпуклая вставка — это ИК-фильтр, на ней есть маленький выступ, не видный на фото (зачем он — не знаю). Ниже его, на торце — винт, который держит верхнюю крышку. Выше — темная полоска — это оконце, за которым расположен светодиод (он мигает в случае тревоги). Еще выше — маленькое отверстие — за ним, внутри, расположен микрофон.
Обратная сторона устройства, здесь монтажные элементы — для крепления на поверхность, а также выламываемые лепестки, для прокладки кабеля (как видите, ничто не тронутое — это устройство не было в работе).
На задней стороне есть наклейка — этикетка детектора. На ней логотип Crow и название SWAN PGB оно же — PIR & GLASS BREAK DETECTOR, затем — 5111, что это неизвестно. Название модели 0017750. Требования по питанию: постоянный ток от 8,2 до 16 вольт.
Разборка Crow SWAN PGB
Разборка датчика простая — выкручиваем винт на торце и снимаем верхнюю крышку.
Вот такая она изнутри.
Другая сторона корпуса, в ней с помощью защелок размещена плата электроники (впрочем, нет и защелок). Извлекаем ее.
На текстолите маркировка: SWAN PGB P/N3201575(B) и есть код UL E77787 (это код производителя голой печатной платы). На плате мы видим: стандартный электретный микрофон с маркировкой сбоку J60. DIP-переключатель для настройки, на четыре позиции. LED — включение или отключение светодиодов, AUD — переключатель чувствительности микрофона 50 или 100%, PLS — чувствительность импульсов ИК-датчика (высокая и низкая), PET — настройка массы животных, 15 или 25 кг. Настройка звука удара и звука разбития стекла с помощью перемычки GLASS и SHOCK — при этом используются переменные резисторы GLASS CAL. и SHOCK CAL. Еще один переменный резистор PIR — настройка датчика движения на дистанцию.
Концевой выключатель — это тампер, сигнализация от несанкционированного вскрытия корпуса. Три светодиода, они служат индикацией при настройках, и индикация при возникновении тревоги. Датчик или PIR-элемент маркировки не имеет, поверх надет эластичный «чехол» — он уплотняет положение датчика в корпусе, предотвращая проникновению посторонних помех.
Контактная колодка, все промаркировано на текстолите, и отлично описано в мануале.
Обратная сторона платы. Здесь есть наклеенный квадрат из вспененной резины (или полиуретана), для плотности посадки и защита от случайных вибраций. Убираем его (он закрывает часть элементов).
Здесь SMD-элементы, два твердотельных реле CPC1017N и пять микросхем:
— LM339 компаратор — LM324 операционный усилитель — 78L05A линейный стабилизатор — 12C508A 8-битный микроконтроллер — 11395NZ CT-2048 даташит не найден, вероятно, контроллер самого датчика.
На этом все, обзор и разборка детектора Crow SWAN PGB закончены. Все сделано качественно.
Как оно работает?
Об работе я могу сказать словами специалиста, от которого и получил это устройство для написания статьи.
В работе датчик движения работает отлично, необходима правильная установка и настройка, соблюдение необходимых требований по питанию, и проблем не будет. Хорошо справляется с самыми разными задачами, в том числе и с проблемными — склады, где есть крысы или кошки, бегают собаки. С подобными объектами часто бывают именно такие проблемы — ложные срабатывания. И, как правило, здесь чаще всего ложные срабатывания из-за некорректной установки или настройки. Грамотное комплексное решение, например, с использованием камер видеонаблюдения снимает большую часть проблем.
Сравнение с.
Если сравнивать этот детектор, например с Crow 0011700 SWAN QUAD, который я описывал чуть ранее, то это неблагодарное занятие. По части работы детектора движений, они работают одинаково хорошо, и характеристики идентичны. Но в сегодняшнем устройстве добавлены дополнительные функции — удара и разбития стекла.
Тоже самое можно сказать об детекторе движения GSN PATROL 701 — продукт также из Израиля (место реального изготовления не разглашается, но понятно где это). Это такой же качественный детектор движения, но и не более того.
Этот и ему подобные детекторы подключаются к контрольной панели, например Crow Runner-8/16, которую я также описал чуть ранее.
Производитель Crow один из самых именитых в области систем наблюдения, авторитет которого вне сомнений заслужен реальными достижениями и качеством оборудования.
Михаил Дмитриенко WASP.kz Алма-Ата
14.07.2022
· Опубликовал wasp July 14 2022 · В Безопасность — системы · 0 Комментариев · 259 Прочтений ·
Комментарии
Нет комментариев.
Добавить комментарий
Пожалуйста, авторизуйтесь для добавления комментария.
Авторизация
Вы не зарегистрированы? Нажмите здесь для регистрации.
Забыли пароль? Запросите новый здесь.
Датчик движения crow swan quad схема подключения
Подключение Crow Swan комбинированного ИК и разбития стекла датчика присутствия
Извещатель охранный оптико-электронный совмещенный с акустическим SWAN PGB. Извещатель охранный предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге путем размыкания выходных контактов сигнального реле.
Производитель: CROW ELECTRONIC ENGINEERING LTD
Особенность: Два независимых релейных выхода: ИК анализатор движения и акустический детектор разбития стекла. Тип выходов: релейный (нормально замкнутый). Диапазон рабочих температур -20C. +50С.
Если датчиков на одном шлейфе предполагается больше, чем три, то датчики добавляются в схему как тот, что левее (без резистора) по последней схеме.
На рисунках приведены схемы подключения на один шлейф одного, двух и трех датчиков одновременно.
Схема подключения одного датчика Crow Swan на один шлейф Кситал:
Схема подключения двух датчиков Crow Swan на один шлейф Кситал:
Схема подключения трех датчиков Crow Swan на один шлейф Кситал:
Источник (официальная документация):
SWAN PGB Инструкция по установке
Датчик движения SWAN QUAD
Пассивный инфракрасный датчик движения SWAN QUAD
Пассивный инфракрасный датчик движения SWAN QUAD в разобранном виде
Датчик состоит из нижней крышки, верхней крышки, линзы и печатной платы.
Датчик движения SWAN QUAD: описание регуляторов
Слева вверху находится подстроечный резистор для регулировки чувствительности (SENS). Чувствительность регулируется в зависимости от дальности защищаемой территории. Заводская установка составляет 54%. Под регулятором чувствительности находится микропереключатель, который размыкает свои контакты при снятии верхней крышки датчика, так называемый TAMPER. Контакты напрямую выходят на клеммную колодку. Слева внизу расположены контакты счётчика импульсов. Для стабильной окружающей среды без животных перемычка устанавливается в положение 1; если есть животные весом до 15 кг., то в положение 2; если животные весят до 25 кг. и нестабильная окружающая среда, то положение перемычки — 3. Справа внизу перемычка PET устанавливает невосприимчивость к животным: до 15 кг. или до 25 кг. Справа вверху перемычка LED включает или отключает светодиод при срабатываниях датчика.
Датчик движения SWAN QUAD: клеммная колодка
В верхней части платы находится клеммная колодка. –12v и +12v для подключения питания 12 вольт, EOL — для подключения «под болт» резистора с жилой шлейфа (если резистор находится в датчике); TAMPER — контакты микропереключателя; если нужно контролировать несанкционированное вскрытие датчиков, то подключаются в разрыв шлейфа; RELAY — контакты реле; подключаются в разрыв охранного шлейфа.
Зона обнаружения датчика SWAN QUAD с широкоугольной линзой (идёт в комплекте)
SWAN QUAD — пассивный инфракрасный датчик движения, игнорирующий животных до 25 килограммов. При его установке место следует выбирать таким образом, чтобы максимально преградить путь злоумышленнику. Датчик более чувствителен к движению поперёк лучей, чем вдоль.
Не следует устанавливать датчик лицевой стороной к солнечным лучам, к поверхностям с быстрой сменой температур (отопление), в местах со значительными воздушными потоками.
Рекомендуемая высота установки — 1, 8-2, 4 метра.
Датчик может быть установлен как на ровную стену, так и в угол (на задней крышке достаточно отверстий для выламывания).
Некоторые технические характеристики: — метод детекции — счетверённый пироэлемент; — напряжение питания — 9, 6-16 Вольт постоянного тока; — ток потребления — 8 мА (дежурный режим), 10 мА (при сработке); — термокомпенсация — есть; — время тревоги — 2 (±0, 5) секунды; — время готовности к работе после подачи питания — 60 (±5) секунд; — готовность к очередной сработке — не менее 5 секунд; — габариты — 92 х 59 х 37 мм.; — вес — 40 граммов; — диапазон рабочих температур — от –20 до +60°.
Датчики движения Crow SWAN-QUAD
Компания Crow по праву считается одним из лидеров по производству систем охранной сигнализации. Основным направлением является разработка и выпуск различных детекторов. Многолетний опыт работы инженерного состава и внедрение передовых технологий, позволяет получать инновационную продукцию, отвечающую самым современным требованиям. Основные акценты сделаны на обеспечении высокого качества по доступной цене.
Одна из уникальных разработок Crow — пассивные инфракрасные датчики движения. В основе решения лежит передовая ASIC-технология с использованием специализированных импульсных микросхем.
Особенности инфракрасного детектора движения Crow SWAN-QUAD
Особый интерес вызывает пассивный ик-датчик Crow SWAN-QUAD. Это устройство работает с особым алгоритмом счетверенного формирования изображения, который позволяет тщательно анализировать размеры объекта и фильтровать сигналы от животных и внешней среды. В структуре детектора:
специально разработанная широкоугольная оптическая линза
уникальный 4-секторный PIR-сенсор
импульсные микросхемы (ASIC)
Извещатель оптимизирован для уменьшения количества ложных срабатываний, вызванных домашними животными. Функция «иммунитет к животным» позволяет выбрать режим работы: до 15 кг, до 25 кг, отключение функции. Возможна настройка количества импульсов, чувствительности и дистанционное управление светодиодами. Радиус обнаружения широкоугольной линзы — до 18 м. Высота установки датчика в пределах от 1,8 до 2,4 м.
Предусмотрена автоматическая температурная компенсация для обеспечения постоянной чувствительности в диапазоне рабочих температур (-20…+50°С). Кроме того, инфракрасный датчик обеспечен отличным уровнем защиты от света видимого спектра и способен компенсировать засветку. Но наиболее эффективно Crow SWAN-QUAD работает в стабильной термодинамической среде. Поэтому следует избегать его установки лицевой панелью к прямому солнечному свету, к поверхностям с частым и быстрым изменением температур и в местах с сильными воздушными потоками.
Монтаж инфракрасного датчика Crow SWAN-QUAD
Компактный дизайн устройства позволяет устанавливать его в местах наиболее вероятного проникновения злоумышленников. Возможно монтирование на ровную стену или в угол. При необходимости можно воспользоваться кронштейном.
При установке детектора необходимо учитывать то, что используемый в конструкции четырёхэлементный сенсор обладает высокой чувствительностью при движении поперёк лучей и несколько хуже обнаруживает движение вдоль. При монтаже следует использовать провода сечением, прямо пропорционально зависящим от расстояния между извещателем и контрольной панелью. Минимальное сечение провода — 0,22 мм 2 .
Подключение, настройка и тестирование извещателя Crow SWAN-QUAD
Детектор подключается к любым типам контрольных панелей с нормально закрытыми шлейфами сигнализации через клеммы «Relay», «Tamp», «+» и «-».
Настраивается устройство с помощью установки в нужное положение перемычек:
невосприимчивости к животным
счётчика импульсов
включения/отключения светодиода.
Чувствительность регулируется потенциометром в зависимости от уровня безопасности и места установки. При высоких рисках, чувствительность должна быть установлена на минимальном уровне в 9%, при низких — на максимальном 100%.
Что бы правильно определить уровень необходимой чувствительности следует регулярно производить тест на движение. Такой тест проводится не реже одного раза в год для проверки охвата защищаемой зоны и надежности работы.
Изучить технические характеристики, цены, а также купить датчики Crow и другую продукцию этой марки можно в нашем интернет-магазине.
Датчик движения crow swan quad схема подключения
подключение датчиков без использования темперного контакта
позволяет использовать кабель с четырьмя проводниками даже для датчиков с подключением раздельных сенсоров, например, разбития стекла и детекцией движения.
ускоряет процедуру монтажа, настройки
не рекомендуется такой вид подключения в магазинах, на складах, на объектах, где есть свободный доступ рабочего персонала к системе охраны
Надеемся, вы уже ознакомились с подключением датчиков с использованием темперного контакта и вам не составит труда подключить датчик не задействуя темпер.
общая схема подключения датчиков к ППК:
Это абсолютно не оптимальная с точки зрения распределения по зонам схема подключения. Однако, в качестве примера позволяет показать возможность последовательного подключения в одну из зон множества датчиков. Как видите, все подключения выполнены с использованием четырёхжильного сигнального кабеля. Традиционно, зона № 8 не коммутируется снаружи модуля ППК, но показана на рисунке. Её назначение: отслеживание напряжения питания устройства и в случае превышения заданного пользователем значения — оповещение и (или) выполнение иных действий, запрограммированных владельцем. Напоминаем: не забывайте про сложность обслуживания системы с подключением множества датчиков в одной зоне! Старайтесь не подключать в одну зону более трёх датчиков — иначе вы снизите достоверность подтверждения тревоги и усложните себе поиск неисправности в случае её возникновения.
Иллюстрация подключения сигнального кабеля на стороне датчика:
SRP-600 (использован способ подключения, как для датчика №1 на схеме выше). Один датчик в зоне.
LC-100 PI (использован способ подключения, как для датчика №1 на схеме выше). Один датчик в зоне.
SWAN QUAD (Crow) (использован способ подключения, как для датчика №1 на схеме выше). Один датчик в зоне.
AN800-W18 (использован способ подключения, как для датчика №1 на схеме выше). Один датчик в зоне.
Все иллюстрированные выше подключения выполнены с использованием четырёхжильного кабеля. В качестве второго сигнального потенциала для ППК берётся минусовой сигнальный уровень от платы коммутации. Так же, в зависимости от зоны, можно задействовать вывод питания (+12Вольт) для подключения второго проводника вместо «-12Вольт». В этом случае, следует использовать зону с детекцией положительного уровня (у такой зоны назначается мониторинг обрыва или появления плюса в отличие от обрыва или появления минуса). При необходимости (для большей секретности) вы можете не придерживаться цветовой маркировки и использовать вместо красного провода (обычно используемого как провод положительной полярности) — жёлтый провод, или белый. Если не боитесь запутаться, то можете для разных зон менять цвет проводов питания, сигнальных, и даже поменять цвет полярности питающих проводников — чёрный (обычно «минус») подключить, к «+12В», а красный, соответственно, подключить к «минусу». Главное самому не запутаться на время монтажа системы.
Иллюстрация подключения кабеля на стороне ППК Подключен только один датчик на вторую зону, светозвуковая сирена. Сигнальный отрицательный потенциал взят с платы коммутации.
Простейший способ подключения. Одна зона — один датчик. Подключение четырёхжильным кабелем.
Последовательное подключение датчиков в зоне. Основное правило: провода питания подключаются на все датчики параллельно, сигнальные подключаются последовательно, как на рисунке. Разрыв любого из проводов в режиме охраны тут же вызывает тревогу. В отличие от подключения с использованием темперного контакта данный тип подключения уязвим для вмешательства в логику работы системы в дежурном режиме (не под охраной).
SWAN QUAD ИК детектор квадросенсор, защита от животных
ИК детектор квадросенсор, защита от животных до 25 кг., L=18м, обзор-90град. , раб.темп.-20. +60град. С
Детектор SWAN Quad , в котором используется специально разработанная оптическая линза с уникальным 4-элементным PIR-сенсором и новая электроника, оптимизирован для уменьшения ложных тревог, вызванных небольшими животными.
SWAN QUAD обеспечивает беспрецедентный уровень устойчивости к видимому свету.
Детектор предлагает исключительный уровень способности обнаружения и устойчивости для каждой установки безопасности.
SWAN QUAD укомплектован широкоугольной линзой c функцией невосприимчивости к животным.
Технология счетверенного формирования изображения для тонкого анализа размеров объекта и отделения от сигналов внешней среды и животных
Невосприимчивость к животным весом до 25 кг
Радиус обнаружения до 18 метров при использовании широкоугольной линзы
Температурная компенсация
Компактный дизайн
Различные настройки количества импульсов
Настройка чувствительности
Невосприимчивость к окружающей среде
Высота установки в пределах от 1,8м до 2,4м
Дистанционное управление светодиодом
Зона обнаружения
18м х 90°
Питание
8.2…12 V DC
Ток потребления
дежурный – 8 мА (±5%) тревожный – 10 мА (±5%)
Температурная компенсация
есть
Интервал тревоги
2 сек. (±5%)
Тревожный выход
НЗ/ 28 V DC/ 0,1 А/ 28 Ω
Выход ТАМР (вскрытие)
НЗ/ 28 V DC/ 0,1 А/ 10 Ω
Рабочая температура
-20…+60 °С
Габаритные размеры
92мм х 59мм х 37мм
Вес
40 гр.
Характеристики SWAN-QUAD:
Тип охранного извещателя: ИК пассивный
Производитель: Crow
Напряжение (В) 8.2
Напряжение (В) >: 12
Антимаскирование: Нет
Защита от животных (кг): 20-30
Зона обнаружения ИК: Объемный
Класс пыле-/влагозащиты: есть (IP не указан)
Кол-во пироэлементов: 1
Кронштейн в комплекте: Опция
Место установки: В помещении
Питание датчиков по шлейфу: Нет
Регулировка чувствительности: Есть
Тампер вскрытия корпуса: Есть
Тип крепления: На стену
Ток потребления в дежурном режиме, мА: 8
Задайте вопрос специалисту о SWAN QUAD ИК детектор квадросенсор, защита от животных
SWAN QUAD — УСТАНОВКА ПЕРЕМЫЧЕК СЧЕТЧИКА ИМПУЛЬСОВ — импульсов чего (кого)?
Перемычками задается чувствительность датчика в зависимости от окружающей среды, что бы не было ложных тревог. Этот процесс очень подробно и доступно, в картинках, описан в инструкции, к ней нам добавить нечего.
