Подключение звука CarPC к магнитолам ALPINE

Подключение звука CarPC к магнитолам ALPINE

Для подключения звука автомобильных компьютеров к автомобильным магнитолам обычно используют кабель Тюльпан(RCA)-Миниджек 3,5мм.Но владельцам магнитол ALPINE просто так напрямую подключить не удасться.Так как AUX вход магнитол ALPINE бывает двух видов это либо Ai-NET либо Full Speed.

Для этого нужны мпециальные переходники с ALPINE зарзьемов на обчный RCA или мини джек.

Для удобства определения какой переходник Вам нужен нужно знать:
Что у Вас за магнитола и какой у нее разьем Ai-NET либо Full Speed.
За этим можно обратиться в руководство пользователя магнитолы и обычно пишут на них.
Проще всего определить по названию модели
Если у Вас в названии модели стоит Alpine CD A -9886R-буква А означает что у Вас разьем Ai-NET .
Если стоит CD E -9880R-буква E означает что у Вас разьем Full Speed.

Допустим определились какой у Вас разьем.
Если разьем Ai-NET то Вам необходим переходник Alpine KCA-121B

На одном конце разьем Ai-NET на другом тюльпаны RCA.Таким образом подключив даный переходник вы получите вход тюльпаны и можете подключить свой CarPC кабелем тюльпан(RCA)-мини джек 3,5мм.

Если У вас разьем Full Speed то Вам понадобится переходник Alpine KCE-236B

На одном конце переходника разьем под шину Full Speed,на другом мини джек 3,5 мм. Таким образом вы сможете подключить переходник к магнилоле а другой конец в разьем звуковой карты вашего CarPC.

ещё есть серия ресиверов линейки CDM, с разьемом MiniBUS.

кстати есть оба шнурка и KCA-121B и для MiniBus (точную модель не помню)
Оба могут продаться.

а можно ли узнать распайку кабеля на переходнике Alpine KCE-236B Full Speed ?

У меня 9886 alpine, сначал думал купить KCE-236b, но отказался от этого. Сделал следующим образом:

Т.к. распиновку разъема FullSpeed не нашел, разобрал разъем для подключения iPod. Там 10 пинов. Нас интересуют только те, что слева (см. рисунок). Какой из них GND точно не помню, определите, отпишитесь.
Для подключения взял старый VGA разъем (папу), выдернул с него три пина, припаял к ним кабель и вставил в эти при пина iPod разъема.

Дабы избежать наводок и помех, в качестве кабеля лучше взять микрофонный кабель и припаять по балансному методу.

Тем самым мы экономим 1200 рублей на кабеле.

Распайки кабеля нет к сожалению,а сам кабель стоит в машине и возможности посмотреть нет,так как придеться кучу всего разбирать чтобы до него добраться.

а теперь еще и 237B шнурок появился, так как новый Алпайн идет с новыми разъемами Full speed

ребята подскажите пожалуйста, может кто знает распиновку кабеля Alpine KCA-121B, разъем под i-pod занят, а dvd подключить хочется.
аппарат Alpine ida-x100.

Что за ДВД? монитор какой? И что подключить звук?

интересно, аи-нет просто распаян как переходник или в нем еще потроха вроде микросхем есть? вобще по айнету звук с двд передается на голову, а видео не вмещается(отдельным кабелем идет), но еще и сервисный сигнал какой-то идет на управление.
подскажите распиновку Full speed или AI-NET переходников как в первом сообщении?
голова 9855R. Full speed кабель утерян прежним владельцем :(

все кабели есть в магазине)) но спаять самому всегда в 100 раз интереснее

Источник

Аналог или цифра? iPod + Pioneer (часть 2)

В продолжение этой темы
Хочу поделиться тем, что в итоге нарыл:

Не самым приятным методом Askhole:) была терроризирована служба поддержки Pioneer, а затем и проштудированы форумы.

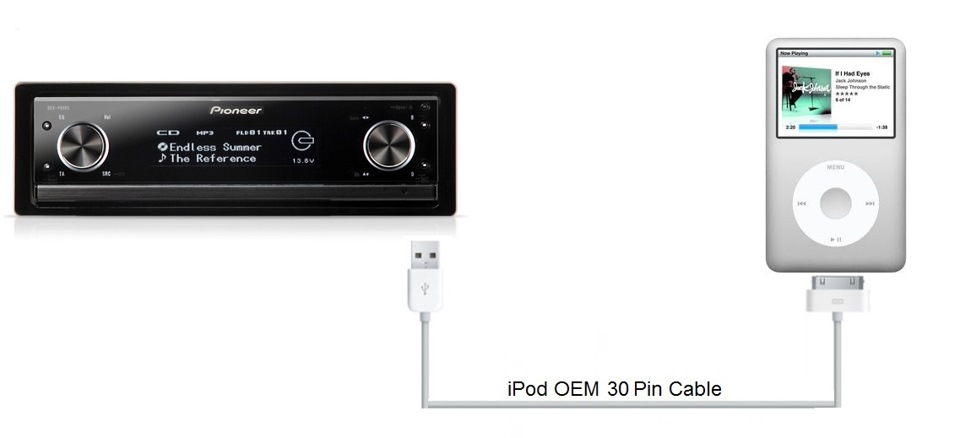

Напомню про связку

От службы поддержки пришел следующий ответ:

Спасибо за ваше электронное письмо. Ваш запрос
был зарегистрирован нашей компьютерной системой
под регистрационным номером :
Pioneer ticket ref nr: 58312

С iPod сигнал передается в цифровом формате. «

А это значит, что:

1. В Pioneeer DEH-80PRS и Pioneer DEX-P99RS с айпода прилетает аудио в цифровом формате. !Возможно (но не факт) не потоком, как по оптике, а по аналогии считывания данных как с HDD, но точно не аналогом
2. Аналоговый сигнал в ГУ попадает в следующих ситуациях:

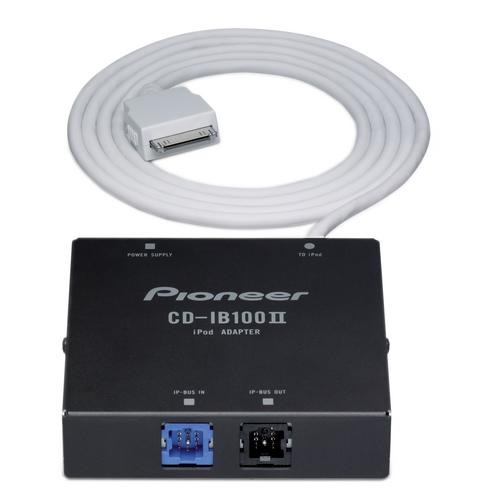

a) при подключении Айпода к ГУ через CD-IB100 II

тут в дело вмешивается айпи-бас

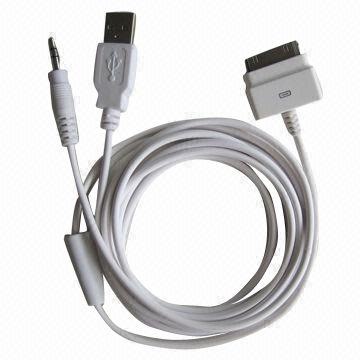

б) При подключении айпода к ГУ вот таким вот шнурком с 3,5 Jack (да, именно туда выводятся контакты 8,9,10 Пина

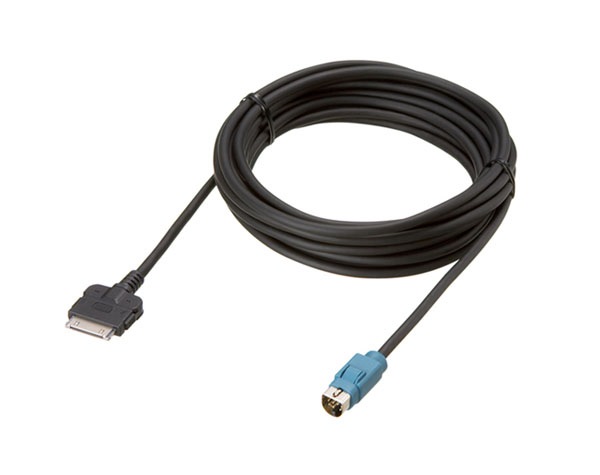

в) при использовании провода Alpine KCE-422i

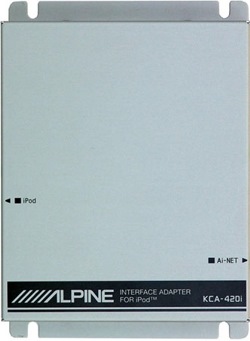

г) при использовании адаптера Alpine KCA-420i

Также были проведены полевые испытания по следующим моментам:

1. Подключен айпод классик через три USB-удлиннителя (самых дешевых), смотанных в комок. Звук не ухудшился. Подносил этот комок к потенциальным источникам помех, которые воздействуют на линейный аналоговый сигнал — эффекта ноль. Вывод сам напрашивается
2. Подключено устройство с разъемом Lighthing, в котором по спецификации нет аналоговых выходов. Все работает.

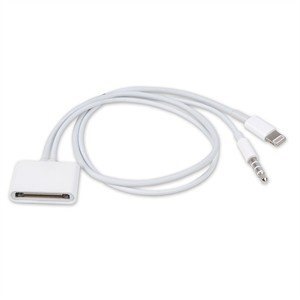

Кстати, для таких устройств выпущен вот такой адаптер:

Это для тех, кому надо снять звук с 5 айфона, имея тот же Alpine KCE-422i

Ну и самый важный момент, который сбивал с толку:

При воспроизведении mp3 просто с флешки и той же самой mp3 c айпода, звук разный. С айпода более точно формируется сцена и центральный образ, и нету такого срача на ВЧ.

Все оказалось довольно просто: через шнурок идет уже декомпрессованый звук (то бишь в wav). И в первом случае работал алгоритм декомпрессии mp3, зашитый в ГУ (естественно зашит туда самый оптимальный с точки зрения производительности, а не с точки зрения качества). А во втором случае декомпрессию осуществляет декодер (они бывают разные), зашитый в iPod. Тут уже пошли по более ресурсоемкому пути, использовав декодер, дающий более качественный звук. Спешу заметить, что разницы при воспроизведении WAV файлов с флешки и с iPod нет.

Возможно будут опровержения. Но поверю я теперь в них только тогда, когда распаяю провод, и проверю что же там идет по D+ D- и «-«. Но что-то мне подсказывает, что там идут данные…ведь кабель-то используется стандартный интерфейсный, который с ПК позволяет синхронизировать. И не зря есть столько его вариаций с отростками в виде RCA, 3,5 Jack и прочего.

Ответ в принципе лежал на поверхности. Как стало известно, распиновка в проглом посте была ошибочной. Аналоговое аудио идет по 2 (-) 3 (Правый +) и 4 (левый +) пину
пруф

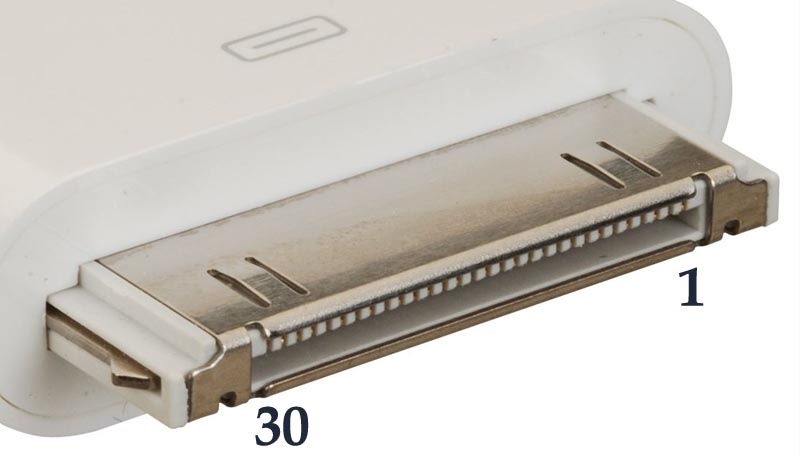

Берем для удобства правило нумерации:

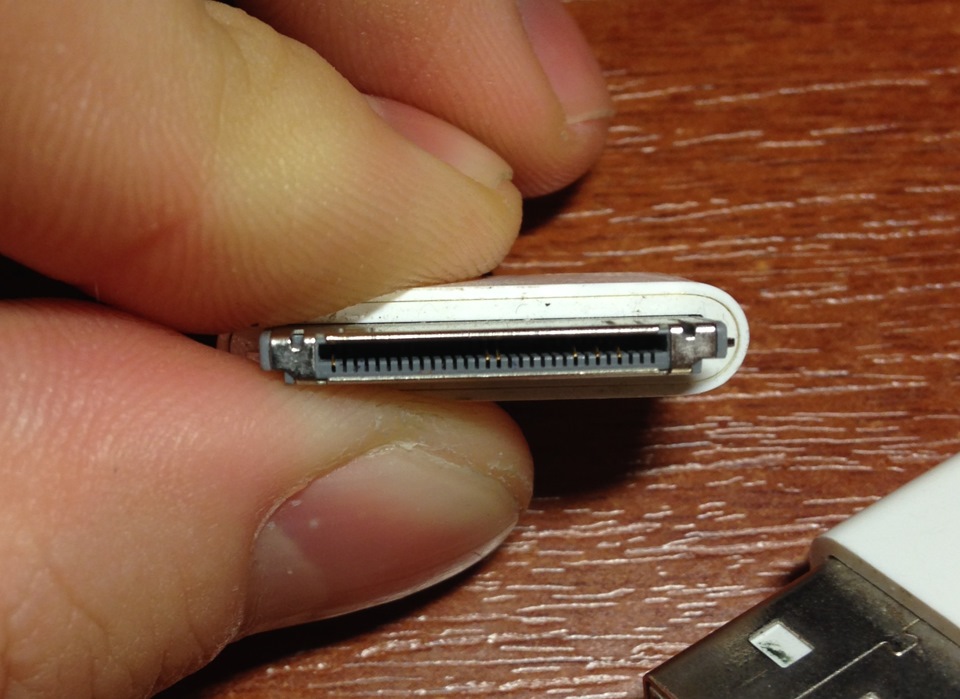

И берем фотографию OEM кабеля, которым я подключаюсь к ГУ

Что видим? а видим мы то, что задействованы пины под номером:

1. Ground, «-«
15. Ground, «-«
16. USB GND (-)
23. USB Power 5 VDC (+)
25. USB Data (-)
27. USB Data (+)

Так что нету в моем случае никакого аналога. и быть не может. Считываются данные, которые так же как и с HDD попадают под нож встроенному процессору. И что wav с флешки читать, что wav c айпода — одинаково. Только в последнем случае имеем преимущество в виде плейлистов. А если все гнать в Alac, то еще и сортировку по исполнителям, альбомам и жанрам.

Источник

Заставляем работать KCE-422i FullSpeed с Apple Lighntning

Опции темы
Поиск по теме
Отображение

Заставляем работать KCE-422i FullSpeed с Apple Lighntning

Всем привет. Задумал я, в качестве медиа-центра поставить iPad Air в машине. Музыку из него тянул Pure i-20 и по оптике передавал ее в 701 процессор. Не понравился Pure – выдрал, а на его место поставил Alpine DVA-9861Ri. Качество музыки значительно улучшилось, но не об этом речь. С использованием переходника Lightning-to-30-pin подключаю iPad к Альпайну используя комплектный альповский кабель KCE-422i.Магнитола iPad увидела и даже возрулила его – треки переключает, громкость регулирует. Красота. Но не бывает все просто в датском королевстве. Присмотрелся – не заряжает магнитола iPad.

Нашел замечательную тему Зарядка iPhone 3G через Full Speed kce-422i, впечатлился. Собрал схемку, подал +5 вольт на 23 пин кабеля и навешал сопротивлений для получения 2,0 и 2,8 вольт на 25 и 27 пины. Зарядка появилась. Ура.

А вот хренушки. Опять облом. Оставляешь машину на полчаса-час – магнитола теряет iPad, и при включении подхватывает его частично – управление остается, но звук идет через встроенные в планшет колонки. Помогает только физическое переподключение кабеля. Связываю с тем что чип, встроенный в кабель Lightning, периодически переназначает пины, в результате чего магнитола некорректно находит iPad. В результате биений о стену приходит понимание, что нужно как-то автоматизировать процесс переподключения кабеля – ибо в панель постоянно лазить не будешь.
В результате напряженного скрипа дилетантских в электронике мозгов родилась подобная схема, которая успешно реализована. Принцип работы – разрываем провода, которые необходимы магнитоле, для управления iPad’ом, подключаем их через небольшие релюшки, в результате чего при подаче питания на релюхи идет имитация «втыкания» кабеля в магнитолу, после чего iPad корректно распознается магнитолой. При глушении машины, данные провода разрываются и майфун думает что iPad отключили. Собраный «твик» кабеля работает второй день, и тьфу три раза на него – ни одного глюка. Ниже прилагаю собственноручно нарисованную схему, список компонентов (заказывал на Чип-и-Дипе), фотки конечного результата и небольшой видик.
Решение данной проблемы, прежде всего, актуально для Яблофилов, решивших несъемно установить огрызок в машине и не желающих приносить в жертву качество звука используя новодельные альпы.

Список использованных компонентов:
— КР142ЕН5А (00-13г), Стабилизатор напряжения 5В – 1 штука (выходной ток до 1,5 ампер, как в раз для зарядки iPad’а)
— HS 183-50, Радиатор 50х50х17 мм, 6.8 дюйм*градус/Вт – 1 штука
— ECAP (К50-35), 22 мкФ, 63 В, 105°C, Конденсатор электролитический алюминиевый – 1 штука
— ECAP (К50-35), 1000 мкФ, 16 В, 105°C, TK 10X16, TKR102M1CG16, Конденсатор электролитический алюминиевый – 1 штука
— MF-25 (С2-23) 0.25 Вт, 47 кОм, 1%, Резистор металлопленочный – 1 штука
— MF-25 (С2-23) 0.25 Вт, 22 кОм, 1%, Резистор металлопленочный – 1 штука
— MF-25 (С2-23) 0.25 Вт, 33 кОм, 1%, Резистор металлопленочный – 2 штуки
— 8-1393792-5 (V23105A5001A201), Реле 5VDC 2пер. 3А/250VAC – 4 штуки (релюхи 2двухканальные» — одна релюха может замыкать два независимых провода)
— Плата макетная 80 х 100мм двусторонняя (соединение по линии) – 1 штука
— KF0510S1L, Вентилятор 12В, 50х50х10мм, подшипник скольжения – 1 штука

Все спаиваем по схеме, получается примерно такая штука.

На стабилизатор напряжения обязательно вешаем кулер с радиатором, ибо при зарядке ипада греется аки солнышко и может бахнуть от перегрева.

Источник

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Распиновка RS-232, RS-366, RS-422, RS-423, RS-449, RS-485 и RS-530

RS это стандарт, описывающий интерфейс для последовательной двунаправленной передачи данных между терминалом (DTE, Data Terminal Equipment) и конечным устройством (DCE,Data Circuit-Terminating Equipment ), то есть последовательное соединение устройств, где процесс пересылки данных идёт по одному биту за раз (последовательно) по каналу связи или компьютерной шине. Последовательное соединение используется для протяженных коммуникаций и компьютерных сетей, где учитывая стоимость кабеля и сложности с синхронизацией, использование параллельного соединения неэффективно. Далее краткое описание и распиновка таких разъёмов

Разъёмы RS-232C DE-9

Номер контакта Назначение Обозначение
1 Активная несущая DCD
2 Прием компьютером RXD
3 Передача компьютером TXD
4 Готовность к обмену со стороны приемника DTR
5 Земля GND
6 Готовность к обмену со стороны источника DSR
7 Запрос на передачу RTS
8 Готовность к передаче CTS
9 Сигнал вызова RI

Порт RS232C DE-9 (обычно неправильно называемый DB-9) доступен на некоторых ПК и многих других устройствах. Последовательный порт RS-232 когда-то был стандартной функцией ПК, который использовался для подключения к модемам, принтерам, мышкам, хранилищам данных, источникам бесперебойного питания и другим периферийным устройствам.

DE-9 Pin Сигнал Направл. Описание
1 DCD Transmit Data
4 DTR > Data Terminal Ready
5 0V/COM 0V or System Ground
6 DSR Request to Send
8 CTS Разъёмы RS-232 25 pin

Передача данных RS-232 состоит из временных рядов битов. Поддерживаются как синхронная, так и асинхронная передача, но асинхронный канал, отправляющий пакеты из семи или восьми битов, является наиболее распространенной конфигурацией на ПК. Устройства RS-232 могут быть классифицированы как оконечное оборудование данных (DTE) или оборудование передачи данных (DCE) – это определяет, какие провода будут отправлять и получать каждый сигнал. Персональные компьютеры обычно оснащены упрощенной версией интерфейса RS-232.

Обозн. Направл. Название сигнала
1 n/c
2 TXD Выход Transmit Data
3 RXD Вход Receive Data
4 RTS Выход Request to Send
5 CTS Вход Clear to Send
6 DSR Вход Data Set Ready
7 GND System Ground
8 DCD Вход Data Carrier Detect
9 n/c BUTTON_POR (Power-on reset) for Sun Ultra 80 / Sun Blade 1000 / Sun Blade 2000 / Sun Fire 280R / Enterprise 420R
10 n/c BUTTON_XIR_L (Transmit internal reset) for Sun Ultra 80 / Sun Blade 1000 / Sun Blade 2000 / Sun Fire 280R / Enterprise 420R
11 n/c +5 Vdc for Sun Ultra 80 / Sun Blade 1000 / Sun Blade 2000 / Sun Fire 280R / Enterprise 420R
12 n/c
13 n/c
14 n/c
15 TRxC Вход Transmit Clock
16 n/c
17 RTxC Вход Receive Clock
18 n/c
19 n/c
20 DTR Выход Data Terminal Ready
21 n/c
22 n/c
23 n/c
24 TxC Выход Transmit Clock
25 n/c

Сигналы контактов RS232 представлены уровнями напряжения относительно общей схемы (питание / логическая земля). В состоянии ожидания (MARK) уровень сигнала отрицательный относительно общего, а в активном состоянии (SPACE) уровень сигнала положительный относительно общего провода. RS232 имеет множество линий подтверждения связи (в основном используется с модемами), а также определяет протокол связи.

Интерфейс RS-232 предполагает наличие общего заземления между DTE и DCE. Это разумное предположение, когда короткий кабель соединяет DTE с DCE, но с более длинными линиями и соединениями между устройствами, которые могут находиться на разных электрических шинах с разным заземлением, это может быть неверно. Данные RS232 биполярны.

Стандарт определяет максимальное напряжение холостого хода 25 В, но общие уровни сигналов составляют 5 В, 10 В, 12 В и 15 В. Цепи, управляющие интерфейсом, совместимым с RS-232, должны выдерживать неопределенно долгое короткое замыкание на землю или на любой уровень напряжения до 25 вольт. От +3 до +12 вольт указывает состояние ВКЛЮЧЕНО или 0, в то время как от -3 до -12 В указывает состояние ВЫКЛЮЧЕНО 1 состояние.

Некоторое компьютерное оборудование игнорирует отрицательный уровень и принимает нулевой уровень напряжения как состояние ВЫКЛ. Фактически, состояние ВКЛ может быть достигнуто с меньшим положительным потенциалом. Это означает что цепи с питанием от 5 В постоянного тока могут напрямую управлять цепями RS232, но общий диапазон, в котором сигнал RS232 может быть передан / принят, может быть значительно сокращен.

Уровень выходного сигнала обычно колеблется от +12 В до -12 В. Мертвая зона между + 3В и -3В предназначена для поглощения линейного шума. В различных определениях распиновки, подобных RS-232, эта мертвая зона может отличаться. Например, определение для V.10 имеет мертвую зону от + 0,3 В до -0,3 В. Многие приемники, разработанные для RS-232, чувствительны к перепадам напряжения 1 В или меньше.

Разъёмы RS-366

Pin Функция Описание Схема EIA
1 unused
2 Digit Present A signal given to the ACE indicating that the digit lines contain a digit DPR
3 Abandon Call and Retry An indicator signal from the ACE that it could not make a connection. Could be “busy”. ACR
4 Call Request A signal from the DTE that tells the ACE to go “off hook” CRQ
5 Present Next Digit A signal from the ACE to the DTE to indicate that the ACE is ready to receive the next digit. PND
6 unused
7 unused
8 unused
9 unused
10 unused
11 unused
12 unused
13 Distant Station Connected Indicator from ACE to DTE that the call is succesfully made. DSC
14-17 Digit Signal Circuits Four lines containing a parallel BCD dial digit (10 digits, plus control digits) NB1-NB8
18 unused
19 unused
20 unused
21 unused
22 Data Line Occupied An indicator that is used by the ACE to let the DTE know that the line it wants to use is used by another device. DLO
23 unused
24 unused
25 unused

Разъёмы RS-422 9-pin

Pin Сигнал Описание
1 Shield
2 RTS+ Request To Send +
3 RTS- Request To Send –
4 TXD+ Transmit Data +
5 TXD- Transmit Data –
6 CTS+ Clear To Send +
7 CTS- Clear To Send –
8 RXD+ Received Data +
9 RXD- Received Data

Разъёмы RS-422 37-pin

RS422 – это сбалансированный последовательный интерфейс для передачи цифровых данных. Преимущество сбалансированного сигнала – большая помехоустойчивость. EIA описывает RS422 как интерфейс DTE-DCE для соединений точка-точка.

Pin Имя Напр. Описание
1 GND Shield Ground
2 SRI Send Data
5 ST > Send Timing
6 RD Request To Send
8 RR Local Loopback
11 DM Terminal Ready
13 RR Remote Loopback
15 IC Select Frequency/Select Rate
17 TT > Terminal Timing
18 TM Select Standby
33 SQ New Signal
35 /TT Terminal Timing TPR
36 SB Разъёмы RS-423
Описание RS423 RS422
Mode of Operation SINGLE – ENDED DIFFERENTIAL
Total Number of Drivers and Receivers on One Line 1 DRIVER
10 RECVR
1 DRIVER
10 RECVR
Maximum Cable Length 4000 FT. 4000 FT.
Maximum Data Rate 100kb/s 10Mb/s
Maximum Driver Output Voltage +/-6V -0.25V to +6V
Driver Output Signal Level (Loaded Min.) Loaded +/-3.6V +/-2.0V
Driver Output Signal Level (Unloaded Max) Unloaded +/-6V +/-6V
Driver Load Impedance (Ohms) >450 100
Max. Driver Current in High Z State Power On N/A N/A
Max. Driver Current in High Z State Power Off +/-100uA +/-100uA
Slew Rate (Max.) Adjustable N/A
Receiver Input Voltage Range +/-12V -10V to +10V
Receiver Input Sensitivity +/-200mV +/-200mV
Receiver Input Resistance (Ohms) 4k min. 4k min.

RS-423 похож на TIA / EIA-232-F, но отличается уменьшенным размахом выходного сигнала драйвера и более высокой скоростью передачи данных. RS-423 – это электрический стандарт, определяющий только требования к драйверу и приемнику – для этого интерфейса нет общей распиновки. Определены несимметричный драйвер и балансный ресивер. TIA / EIA-423-B определяет однонаправленный, многоточечный (до 10 приемников) интерфейс. Преимущества перед TIA / EIA-232-F включают: работу с несколькими приемниками, более высокую скорость передачи данных и общие источники питания (обычно 5 В).

Разъёмы RS-449

Pin Имя V.24 Напр. Описание Тип
1 101 Shield Ground
2 SI 112 > Signal Rate Indicator Control
3 n/a n/a unused
4 SD- 103 > Send Data (A) Data
5 ST- 114 Request To Send (A) Control
8 RT- 115 Local Loopback Control
11 DM- 107 Terminal Ready (A) Control
13 RR- 109 Remote Loopback Control
15 IC 125 Signal Freq./Sig. Rate Select. Control
17 TT- 113 > Terminal Timing (A) Timing
18 TM- 142 Send Data (B) Data
23 ST+ 114 Request To Send (B) Control
26 RT+ 115 Terminal In Service Control
29 DM+ 107 Terminal Ready (B) Control
31 RR+ 109 New Signal Control
35 TT+ 113 > Terminal Timing (B) Timing
36 SB 117 A control signal that can be used to change the transmission speed.
DA Transmit Signal Element Timing
(DTE Source)
Timing signals used by the DTE for transmission, where the clock is originated by the DTE and the DCE is the slave.
DB Transmitter Signal Element Timing
(DCE Source)
Timing signals used by the DTE for transmission.
DD Receiver Signal Element Timing
(DCE Source)
Timing signals used by the DTE when receiving data.
IS terminal In Service Signal that indicates that the DTE is available for operation
NS New Signal A control signal from the DTE to the DCE. It instructs the DCE to rapidly get ready to receive a new analog signal. It helps master-station modems rapidly synchronize on a new modem at a tributary station in multipoint circuits
RC Receive Common A signal return for receiver circuit reference
LL Local Loopback / Quality Detector A control signal from the DTE to the DCE that causes the analog transmision output to be connected to the analog receiver input.
RL Remote Loopback Signal from the DTE to the DCE. The local DCE then signals the remote DCE to loopback the analog signal and thus causing a line loopback.
SB Standby Indicator Signal from the DCE to indicate if it is uses the normal communication or standby channel
SC Send Common A return signal for transmitter circuit reference
SF Select Frequency A signal from the DTE to tell the DCE which of the two analog carrier frequencies should be used.
SS Select Standby A signal from DTE to DCE, to switch between normal communication or standby channel.
TM Test Mode A signal from the DCE to the DTE that it is in test-mode and can”t send any data.
Reserved for Testing

Интерфейс RS449 – это не самостоятельный интерфейс. Расположение выводов разъема изначально было разработано для поддержки RS422 для симметричных сигналов и RS423 для несимметричных сигналов. И должен он был стать преемником RS232. Это высокоскоростной цифровой интерфейс, в отличие от RS232, который использует сигналы относительно земли, приемники RS449 V.11 ищут разницу между двумя проводами. Скручивая два провода и создавая «витую пару», любой паразитный шум, улавливаемый одним проводом, будет улавливаться на другом, поскольку оба провода улавливают одинаковый шум, и дифференциальный интерфейс RS449 просто меняет уровень напряжения относительно земли. но не меняет по отношению друг к другу. Приемники смотрят только на разницу в уровне напряжения между каждым проводом, а не на землю.

Дифференциальные сигналы для RS449 помечены как «A и B» или «+ и -». В случае RS449 провод A или + не соединяется с B или -. Провод A всегда подключается к A, а B подключается к B или + к + и – к -. Распространенные названия: EIA-449, RS-449, ISO 4902.

Разъёмы EIA-449

Pin Имя RS232 V.24 Dir Описание
1 n/a 101 Shield
2 SSR SRR 122 Secondary Send Data
4 SRD SRD 119 Secondary Request To Send
8 SCS SCS 121 Разъёмы RS-485

EIA-485 (ранее RS-485 или RS485) – это электрическая спецификация физического уровня модели OSI для двухпроводного, полудуплексного, многоточечного последовательного соединения. Стандарт определяет дифференциальную форму сигнала. Разница между проводами в напряжении – вот что передает данные. Одна полярность напряжения указывает на уровень логической 1, обратная полярность указывает на логический 0. Для правильной работы разность потенциалов должна быть не менее 0,2 В, но любое приложенное напряжение между +12 В и -7 В уже позволит корректно работать приемнику. EIA-485 лучше описать как несимметричный интерфейс, поскольку сбалансированный обычно подразумевает, что напряжения на дифференциальных проводах сбалансированы относительно земли или потенциала земли (например, + 5 В и -5 В), но EIA-485 обычно составляет + 5 В и 0 В.

Сигналы RS-485 Сигналы RS-232 DB-25 DE-9 RJ-50
Common Ground Carrier Detect (DCD) 8 1 10
Clear To Send + (CTS+) Received Data (RD) 3 2 9
Ready To Send + (RTS+) Transmitted Data (TD) 2 3 8
Received Data + (RxD+) Data Terminal Ready (DTR) 20 4 7
Received Data – (RxD-) Common Ground 7 5 6
Clear To Send – (CTS-) Data Set Ready (DSR) 6 6 5
Ready To Send – (RTS-) Request To Send (RTS) 4 7 4
Transmitted Data + (TxD+) Clear To Send (CTS) 5 8 3
Transmitted Data – (TxD-) Ring Indicator (RI) 22 9 2

EIA-485 определяет только электрические характеристики драйвера и приемника. Он не указывает и не рекомендует какой-либо протокол передачи данных. Поскольку он использует дифференциальную линию по витой паре (например, EIA-422), то может охватывать относительно большие расстояния (до 1200 метров). Рекомендуемое расположение проводов – это соединенная серия двухточечных узлов, линия или шина. В идеале, на двух концах кабеля должен быть оконечный резистор подключенный к двум проводам, и два резистора с питанием для смещения линий, когда линии не управляются. Без оконечных резисторов отражения быстрых фронтов драйвера могут вызвать множественные фронты данных, которые могут вызвать повреждение данных. Величина каждого оконечного резистора должна быть равна сопротивлению кабеля (обычно 120 Ом для витых пар).

Разъёмы RS-530

EIA-530 или RS-530 – это стандарт сбалансированного последовательного интерфейса, в котором обычно используется 25-контактный разъем. RS530 – это не фактический интерфейс, а общая спецификация разъема. Распиновка разъема может использоваться для поддержки RS422, RS423, V.36 / V.37 / V.10 / V.11 (не V.35!) И X.21.

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

Уважаемые авторы данной статьи. Мне надо корректно соединить два устройства: 1) Компьютер IBM с его RS232C и 2) УЧПУ “Сфера-36″ от робота РМ-01″Пума” с его интерфейсом ( как указано в документации) RS423. Абращался к “видному” специалисту по интерфейсам Агурову В. Он ответил, что он – “не специалист по железу”. И предложил купить на Ali Express некий девайс… Может, вы подскажете поконкретнее? Заранее благодарен.

Источник

Adblock
detector
Pin Имя Dir Описание Схема Paired with
1 Shield
2 TxD > Transmitted Data BA 14
3 RxD Request To Send CA 19
5 CTS Rtrn Transmit Sig. Elmnt Timing DA 24
12 Rtrn TxD BA 2
15 ST Local Loopback LL Unbal, not paired
19 > Rtrn RTS CA 4
20 DTR * > Data Terminal Ready CD 23 (not paired in TIA-530-A)
21 RL > Remote Loopback RL Unbal, not paired
22 ** Rtrn DTR CD 20 (not paired in TIA-530-A)
24 TT > Transmit Signal Element timing DA 11
25 TM
