Dcs 2103 подключение к регистратору

Современные IP видеокамеры это уже не просто средство наблюдения, это мини- компьютеры, которые способны на многое (следить за движением и пересылать снимки на почтовый ящик, способны включаться в определенное время и т.д.). Если камеры снабжена Wi-Fi адаптером то ее установка возможно практически в любом месте квартиры или офиса, видео IP камеры можно без труда просматривать из любой точки Земли . В этой статье я хотел бы описать некоторые возможность IP видеокамеры Dlink DCS-2103/ 2130.

Предлагаю начать с внешнего вида IP камеры.

1. Объектив камеры

2. Индикатор состояния

4. Разъем питания

5. Разъем Ethernet

6. Разъем I/O. Для подключения внешних устройств.

7. Кнопка WPS и индикатор. Используется для автоматической установки беспроводной связи с роутером (имеется на модели D-link DCS2130).

8. Фиксирующее кольцо. Настройте положение камеры и затяните кольцо для сохранения положения.

9. Кнопка Reset. Используется для сброса настроек до заводских. Для этого необходимо нажать кнопку и удерживать 10 сек. до перезагрузки камеры.

10. Отверстия в подставке. Используется для прокладки кабелей.

11. Слот для Micro SD карты.

12. Аудио- порт. Используется для подключения внешних динамиков.

Подключение к веб интерфейсу IP камеры.

Теперь перейдем к ее веб интерфейсу. По умолчанию у IP камеры используется IP адрес 192.168.0.20, т.е. если вы подключите камеру напрямую в компьютер/ ноутбук, то вам на нем необходимо прописать адрес 192.168.0.1 маска 255.255.255.0. После этого в адресной строке браузера ввести IP адрес камеры и попасть на веб интерфейс.

Если вы подключаете Dlink DCS-2103/2130 через роутер/ маршрутизатор в таком случае, вам необходимо определить какой IP адрес получила ваша камера, для этого вы можете зайти на веб интерфейс роутера/ маршрутизатора и в подключенных устройствах найти IP камеру. Второй способ это воспользоваться утилитой SetupWizard. Для этого скачайте утилиту с официального сайта Dlink . Установите на компьютер/ ноутбук, запустите, после непродолжительного поиска ваша камера будет обнаружена и будет указан ее IP адрес. В данном случае 192.168.88.20.

После этого откройте любой браузер (IE, Firefox, Opera, Chrome) в адресной строке введите IP адрес камеры, в поле логин введите- admin, пароль пустой.

Первое что необходимо сделать — обновить прошивку D-link DCS2130/ 2103. Для этого перейдите в меню «Maintenance» — «Firmware Upgrade». Вы увидите установленную версию прошивки (в данном случае 1.00).

Теперь вам необходимо зайти на сайт Dlink и скачать более свежую прошивку Dlink DCS-2103/2130 . Разархивируйте скаченный архив, затем на веб интерфейсе камеры нажмите «Обзор», после этого укажите путь к разархивированному файла с прошивкой и нажмите кнопку «Upload». После чего начнется обновление прошивки. Спустя 2-3 мин. прошивка IP камеры будет обновлена.

Изменение пароля на IP камере.

Для повышения безопасности, рекомендую установить пароль для подключения к IP камере. Для этого перейдите «Maintenance» — «Admin».

В поле «New Password» введите пароль. Желательно использовать сложный пароль, состоящий из цифр, заглавных и прописных букв, спец знаков (@#$%). Далее повторите пароль в поле «Reture Password». Нажмите кнопку «Save».

В поле «Add user account» вы можете создать еще пользователей.

Подключение к IP камере через Интернет.

Общий принцип получения доступа к камере через Интернет я описывал в этой статье . Из не вы узнаете, что необходимо иметь «белый» IP адрес, что доступ через роутер к камере можно получить если прокинуть порты на роутере. В случае если у вас будет использоваться несколько камер, необходимо поменять стандартный порт, для этого перейдите в меню «Setup» — «Network Setup» в поле «HTTP» измените порт.

Рекомендуем:  Как подобрать конденсатор для твиттера

После этого необходимо прокинуть порты на роутере, более подробно об этом в статье Проброс портов на роутерах Asus, D-Link, TP-Link, Zyxel .

Как сохранить видео с IP камеры на компьютер, задача вроде очевидная, но тут есть ряд нюансов в настройке. Итак, для того что бы сохранять не события, а все снимаемое видео необходимо в меню камеры перейти в меню «Setup» — «Event Setup».

Справа вы увидите различные поля, которые отвечают, за то куда будет сохраняться видео и какие события сохранять.

Event (Событие)
Server (Сервер)
Media (Данные)
Recording (Запись)

Внимание: Можно создать не более 2 событий, не более 5 серверов и не более 5 полей для данных.

Нас интересует запись всего процесса записи видео на компьютер. Для этого первым делом необходимо расшарить папку на компьютере, более подробно как это сделать описано в статье Как сделать сетевую папку (папку общего доступа) на Windows XP/ Windows 7/ Windows 8 . После этого на веб интерфейсе камеры в поле «Server» нажмите «Add». Далее по порядку заполняем поля.

Server Name- впишите уникальное имя.

Выбираете «Network Storage», далее все настройки будут касаться того компьютера на который вы хотите сохранять видео:

Network Storage Location- укжите путь до расшаренной папки. Замечу, что лучше не использовать имя компьютера, а заменить его на IP адрес, как в примере. Более подробно как узнать IP адрес компьютера прочитайте в статье Способы узнать свой IP .

Workgroup — необходимо указать рабочую группу компьютера.

User Name — имя учетной записи на компьютере.

Password — пароль от учетной записи, если используется.

После этого нажмите кнопку «Test», в случае правильной настройки тест пройдет успешно, об этом будет свидетельствовать надпись «Test OK». Затем сохраните настройки, нажмите кнопку «Save Settings».

Далее необходимо указать параметры записи, для этого перейдите в поле «Recording» и нажмите кнопку «Add». В поле:

«Recording entry name» укажите уникльное имя.

поставьте галочку напротив «Enable this recording»

В поле «Recording Shedule» можете указать дни недели и время в которое производить запись.

В поле «Recording Settings» в строке «Distination» выберите «Samba».

В строке «Total cycling recording size» укажите максимально возможное выделяемое место под видео, если размер файлов будет превышать указанный размер, старые файлы будут удаляться для записи новых.

Ниже можете выбрать, по каким параметрам записывать файлы с видео, определенного размера или определенной длины (по времени).

После этого сохраните настройки «Save Settings».

В итоге в расшаренной папки будут появляться ролики с вашей IP камеры D-link DCS2130/ 2103.

Источник

5 страниц подробных инструкций и пользовательских руководств по эксплуатации

Как самому настроить ip камеру d link (Часть 1).

Настройка IP камеры Dlink DCS-933L в облачном сервисе mydlink

Как настроить IP камеру (первая часть)

Бюджетная IP видеокамера D-Link DCS-2103

Совсем недорого: мегапиксельная Dlink DCS-2103

Как настроить постоянную запись в IP камере D-Link DCS-2132L. Обзор на камеру.

Ip камера D-Link DCS-2103

Прошивка D Link Dcs 2103

QUICK INSTALLATION GUIDE HD Cube Network CameraDCS.

Quick installation guide

QUICK
INSTALLATION
GUIDE

HD Cube Network Camera
DCS-2103

Руководство по быстРой установке

Комплект поставки

УСТАНОВОЧНЫЙ CD-ДИСК ВКЛЮЧАЕТ МАСТЕР

УСТАНОВКИ И РУКОВОДСТВО

СЕТЕВАЯ КУБИЧЕСКАЯ HD-КАМЕРА

КАБЕЛЬ ETHERNET (UTP 5 КАТ.)

дЛЯ подкЛЮЧенИЯ каМеРы к МаРШРутИЗатоРу

если что-либо из перечисленного отсутствует, пожалуйста,

обратитесь к поставщику.

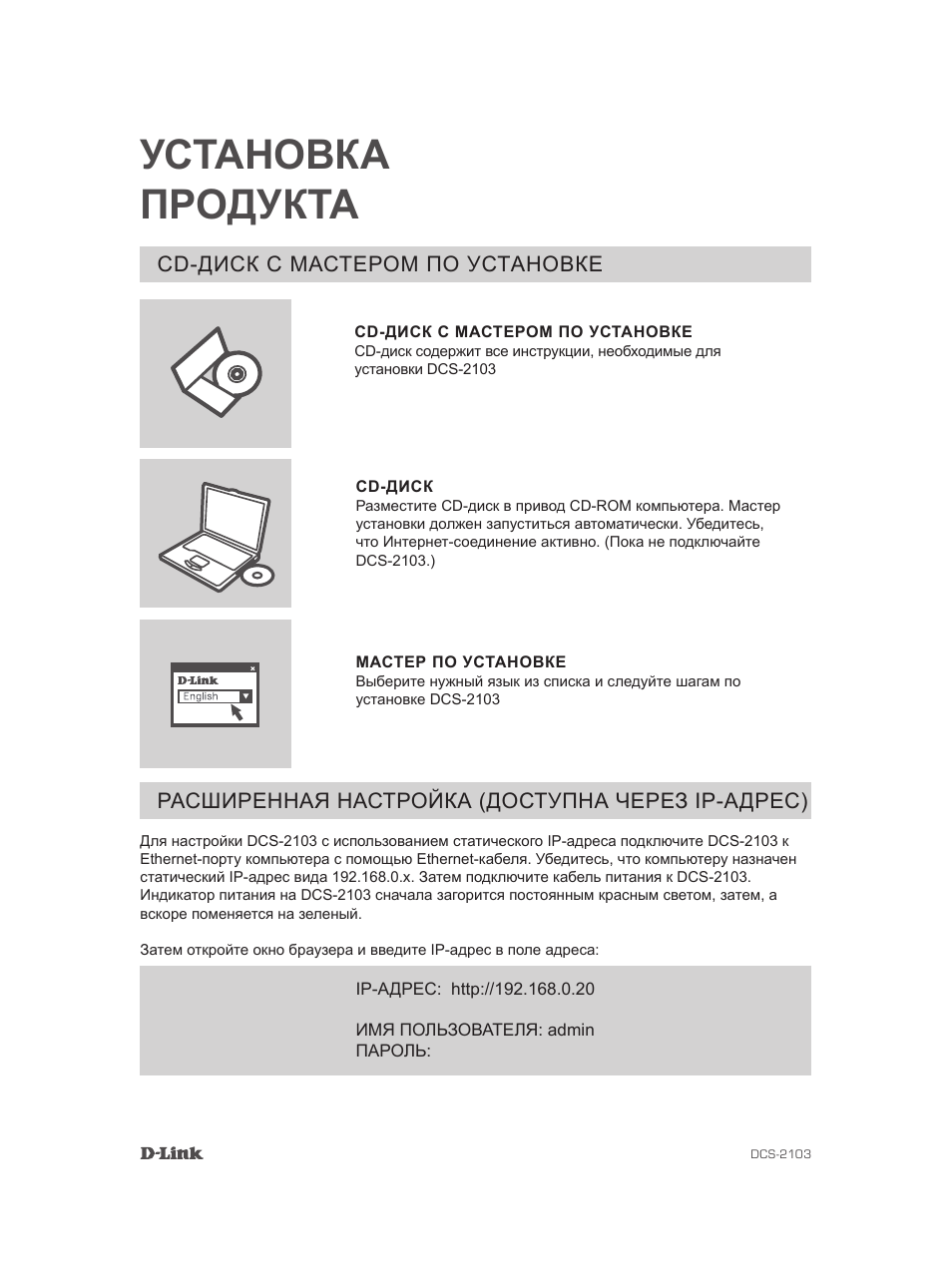

Установка продукта

cd-дИск с МастеРоМ по установке

CD-ДИСК С МАСТЕРОМ ПО УСТАНОВКЕ

cd-диск содержит все инструкции, необходимые для

Разместите cd-диск в привод cd-Rom компьютера. Мастер

установки должен запуститься автоматически. убедитесь,

что Интернет-соединение активно. (пока не подключайте

МАСТЕР ПО УСТАНОВКЕ

выберите нужный язык из списка и следуйте шагам по

РасШИРеннаЯ настРойка (доступна ЧеРеЗ Ip-адРес)

для настройки dcs-2103 с использованием статического Ip-адреса подключите dcs-2103 к

ethernet-порту компьютера с помощью ethernet-кабеля. убедитесь, что компьютеру назначен

статический Ip-адрес вида 192.168.0.x. Затем подключите кабель питания к dcs-2103.

Индикатор питания на dcs-2103 сначала загорится постоянным красным светом, затем, а

вскоре поменяется на зеленый.

Затем откройте окно браузера и введите Ip-адрес в поле адреса:

ИМЯ поЛЬЗоватеЛЯ: admin

Поиск и устранение неисправностей, Проблемы установки и настройки

ПОИСК И УСТРАНЕНИЕ

пРобЛеМы установкИ И настРойкИ

КАК СБРОСИТЬ DCS-2103 К ЗАВОДСКИМ НАСТРОЙКАМ ПО УМОЛЧАНИЮ?

— убедитесь, что камера dcs-2103 включена.

— нажмите и удерживайте кнопку Reset в течение 10 секунд, затем отпустите. произойдет

Рекомендуем:  Как включить остальные ядра процессора

сброс настроек камеры к заводским установкам по умолчанию.

КАК НАСТРОИТЬ DCS-2103, ЕСЛИ CD-ДИСК ОТСУТСТВУЕТ?

— подключите компьютер к маршрутизатору с помощью кабеля ethernet.

— Зайдите на сайт d-link: http://support.dlink.com.tw. Загрузите утилиту setup Wizard se из

раздела технической поддержки dcs-2103.

— установите и запустите утилиту setup Wizard se.

— Имя пользователя по умолчанию ‘admin’. пароль по умолчанию отсутствует.

— если пароль был изменен и забыт, то необходимо сбросить настройки камеры dcs-2103,

чтобы вернуть пароль по умолчанию (оставьте это поле незаполненным). если dcs-2103

не может обнаружить dHcp-сервер, Ip-адрес по умолчанию http://192.168.0.20.

ЧТО ДЕЛАТЬ, ЕСЛИ DCS-2103 РАБОТАЕТ НЕКОРРЕКТНО?

— Используйте мастер установки из cd-диска.

— Чтобы убедиться, что устройство установлено правильно, проверьте, что:

• индикатор на передней панели горит постоянным зеленым светом

• lan и Wan – соединение маршрутизатора активно

• маршрутизатор поддерживает upnp®

• камера находится в той же сети, что и компьютер

• компьютер и камера поддерживают активное Интернет-соединение

— если камера по-прежнему не работает, убедитесь, что на маршрутизаторе установлена

последняя версия программного обеспечения.

КАК УСТАНОВИТЬ DCS-2103, ЕСЛИ МАРШРУТИЗАТОР ОТСУТСТВУЕТ?

— подключите камеру непосредственно к порту ethernet компьютера.

— назначьте компьютеру статический Ip-адрес в том же диапазоне, что и Ip-адрес камеры,

такой как 192.168.0.x.

— получите доступ и настройте камеру с помощью Ip-адреса по умолчанию

— За более подробной информацией, пожалуйста, обратитесь к руководству пользователя.

Источник

Форум по системам видеонаблюдения и безопасности.

Форум по системам видеонаблюдения, безопасности, пожарным и охранным сигнализациям, контролю доступа.

Сообщение raaawwr » 26 сен 2018, 12:15

Сообщение kROOT » 26 сен 2018, 12:23

Сообщение raaawwr » 26 сен 2018, 12:30

Сообщение kROOT » 26 сен 2018, 12:46

Сообщение AlienP666 » 26 сен 2018, 12:47

Сообщение raaawwr » 26 сен 2018, 12:55

Сообщение raaawwr » 26 сен 2018, 12:56

Сообщение AlienP666 » 26 сен 2018, 13:00

Сообщение raaawwr » 27 сен 2018, 09:27

Сообщение raaawwr » 27 сен 2018, 09:50

Сообщение AlienP666 » 27 сен 2018, 10:06

Сообщение EasyCam » 27 сен 2018, 15:38

Источник

5 страниц подробных инструкций и пользовательских руководств по эксплуатации

QUICK INSTALLATION GU >Quick installation guide

QUICK
INSTALLATION
GUIDE

HD Cube Network Camera
DCS-2103

Руководство по быстРой установке

Комплект поставки

УСТАНОВОЧНЫЙ CD-ДИСК ВКЛЮЧАЕТ МАСТЕР

УСТАНОВКИ И РУКОВОДСТВО

СЕТЕВАЯ КУБИЧЕСКАЯ HD-КАМЕРА

КАБЕЛЬ ETHERNET (UTP 5 КАТ.)

дЛЯ подкЛЮЧенИЯ каМеРы к МаРШРутИЗатоРу

если что-либо из перечисленного отсутствует, пожалуйста,

обратитесь к поставщику.

Установка продукта

cd-дИск с МастеРоМ по установке

CD-ДИСК С МАСТЕРОМ ПО УСТАНОВКЕ

cd-диск содержит все инструкции, необходимые для

Разместите cd-диск в привод cd-Rom компьютера. Мастер

установки должен запуститься автоматически. убедитесь,

что Интернет-соединение активно. (пока не подключайте

МАСТЕР ПО УСТАНОВКЕ

выберите нужный язык из списка и следуйте шагам по

РасШИРеннаЯ настРойка (доступна ЧеРеЗ Ip-адРес)

для настройки dcs-2103 с использованием статического Ip-адреса подключите dcs-2103 к

ethernet-порту компьютера с помощью ethernet-кабеля. убедитесь, что компьютеру назначен

статический Ip-адрес вида 192.168.0.x. Затем подключите кабель питания к dcs-2103.

Индикатор питания на dcs-2103 сначала загорится постоянным красным светом, затем, а

вскоре поменяется на зеленый.

Затем откройте окно браузера и введите Ip-адрес в поле адреса:

ИМЯ поЛЬЗоватеЛЯ: admin

Поиск и устранение неисправностей, Проблемы установки и настройки

ПОИСК И УСТРАНЕНИЕ

пРобЛеМы установкИ И настРойкИ

КАК СБРОСИТЬ DCS-2103 К ЗАВОДСКИМ НАСТРОЙКАМ ПО УМОЛЧАНИЮ?

— убедитесь, что камера dcs-2103 включена.

— нажмите и удерживайте кнопку Reset в течение 10 секунд, затем отпустите. произойдет

сброс настроек камеры к заводским установкам по умолчанию.

КАК НАСТРОИТЬ DCS-2103, ЕСЛИ CD-ДИСК ОТСУТСТВУЕТ?

— подключите компьютер к маршрутизатору с помощью кабеля ethernet.

— Зайдите на сайт d-link: http://support.dlink.com.tw. Загрузите утилиту setup Wizard se из

раздела технической поддержки dcs-2103.

— установите и запустите утилиту setup Wizard se.

— Имя пользователя по умолчанию ‘admin’. пароль по умолчанию отсутствует.

— если пароль был изменен и забыт, то необходимо сбросить настройки камеры dcs-2103,

чтобы вернуть пароль по умолчанию (оставьте это поле незаполненным). если dcs-2103

не может обнаружить dHcp-сервер, Ip-адрес по умолчанию http://192.168.0.20.

ЧТО ДЕЛАТЬ, ЕСЛИ DCS-2103 РАБОТАЕТ НЕКОРРЕКТНО?

Рекомендуем:  Как называются видеокарты с одним вентилятором

— Используйте мастер установки из cd-диска.

— Чтобы убедиться, что устройство установлено правильно, проверьте, что:

• индикатор на передней панели горит постоянным зеленым светом

• lan и Wan – соединение маршрутизатора активно

• маршрутизатор поддерживает upnp®

• камера находится в той же сети, что и компьютер

• компьютер и камера поддерживают активное Интернет-соединение

— если камера по-прежнему не работает, убедитесь, что на маршрутизаторе установлена

последняя версия программного обеспечения.

КАК УСТАНОВИТЬ DCS-2103, ЕСЛИ МАРШРУТИЗАТОР ОТСУТСТВУЕТ?

— подключите камеру непосредственно к порту ethernet компьютера.

— назначьте компьютеру статический Ip-адрес в том же диапазоне, что и Ip-адрес камеры,

такой как 192.168.0.x.

— получите доступ и настройте камеру с помощью Ip-адреса по умолчанию

— За более подробной информацией, пожалуйста, обратитесь к руководству пользователя.

Техническая поддержка офисы, Техническая поддержка d-link, Техническая поддержка через интернет

обновления программного обеспечения и документация доступны на Интернет-сайте d-link.

d-link предоставляет бесплатную поддержку для клиентов

в течение гарантийного срока.

клиенты могут обратиться в группу технической поддержки d-link по телефону или через
Интернет.

Техническая поддержка D-Link:

Техническая поддержка через Интернет

04080 г. киев , ул. Межигорская, 87-а, офис 18

тел.: +38 (044) 545-64-40

220114, г. Минск, проспект независимости,

169 , бЦ «XXI век»

тел.: +375(17) 218-13-65

050008, г. алматы, ул. курмангазы, дом 143

тел./факс: +7 727 378-55-90

100015, г.ташкент, ул. нукусская, 89

тел./факс: +998 (71) 120-3770, 150-2646

0038, г. ереван, ул. абеляна, 6/1, 4 этаж

тел./факс: + 374 (10) 398-667

проспект Чавчавадзе 74, 10 этаж

тел./факс: + 995 (32) 244-563

09120, Vilnius, Žirmūnų 139-303

tel./faks. +370 (5) 236-3629

peterburi tee 46-205

11415, tallinn, eesti , susi Bürookeskus

tel +372 613 9771

mazā nometņu 45/53 (ieeja no nāras ielas)

tel.: +371 6 7618703 +371 6 7618703

Выделить → Я нашла инструкцию для своей видеокамеры здесь! #manualza

Читал инструкцию по приминению клизмы: уписался. Применил: укакался.

Извините, товара сейчас нет в наличии

Бесплатная доставка
по Красноярску

Новости интернет-магазина «Лаукар»:

Дополнительная информация в категории Веб-камера:

В интернет-магазине бытовой техники «Лаукар» Вы можете скачать инструкцию к товару Веб-камера D-Link DCS-2103 совершенно бесплатно.

Все инструкции, представленные на сайте интернет-магазина бытовой техники «Лаукар», предоставляются производителем товара. Перед началом использования товара рекомендуем Вам ознакомиться с инструкцией по применению.

Для того чтобы скачать инструкцию, Вам необходимо нажать на ссылку «скачать инструкцию», расположенную ниже, а в случае, если ссылки нет, Вы можете попробовать обратиться к данной странице позднее, возможно специалисты интернет-магазина бытовой техники «Лаукар» еще не успели загрузить для скачивания инструкцию к товару: Веб-камера D-Link DCS-2103.

Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара: Веб-камера D-Link DCS-2103. Пожалуйста, сверяйте информацию о товаре с информацией на официальном сайте компании производителя.

Инструкция D-LINK DCS-2103 для устройства IP-камера содержит страницы на русском языке.

Размер файла: 475.86 kB. Состоит из 5 стр.

Вы можете скачать pdf файл этой инструкции: Скачать PDF

ПОИСК И УСТРАНЕНИЕ

пРобЛеМы установкИ И настРойкИ

КАК СБРОСИТЬ DCS-2103 К ЗАВОДСКИМ НАСТРОЙКАМ ПО УМОЛЧАНИЮ?

— убедитесь, что камера dcs-2103 включена.

— нажмите и удерживайте кнопку Reset в течение 10 секунд, затем отпустите. произойдет

сброс настроек камеры к заводским установкам по умолчанию.

КАК НАСТРОИТЬ DCS-2103, ЕСЛИ CD-ДИСК ОТСУТСТВУЕТ?

— подключите компьютер к маршрутизатору с помощью кабеля ethernet.

— Зайдите на сайт d-link: http://support.dlink.com.tw. Загрузите утилиту setup Wizard se из

раздела технической поддержки dcs-2103.

— установите и запустите утилиту setup Wizard se.

— Имя пользователя по умолчанию ‘admin’. пароль по умолчанию отсутствует.

— если пароль был изменен и забыт, то необходимо сбросить настройки камеры dcs-2103,

чтобы вернуть пароль по умолчанию (оставьте это поле незаполненным). если dcs-2103

не может обнаружить dHcp-сервер, Ip-адрес по умолчанию http://192.168.0.20.

ЧТО ДЕЛАТЬ, ЕСЛИ DCS-2103 РАБОТАЕТ НЕКОРРЕКТНО?

— Используйте мастер установки из cd-диска.

— Чтобы убедиться, что устройство установлено правильно, проверьте, что:

• индикатор на передней панели горит постоянным зеленым светом

• lan и Wan – соединение маршрутизатора активно

• маршрутизатор поддерживает upnp®

• камера находится в той же сети, что и компьютер

• компьютер и камера поддерживают активное Интернет-соединение

— если камера по-прежнему не работает, убедитесь, что на маршрутизаторе установлена

последняя версия программного обеспечения.

КАК УСТАНОВИТЬ DCS-2103, ЕСЛИ МАРШРУТИЗАТОР ОТСУТСТВУЕТ?

— подключите камеру непосредственно к порту ethernet компьютера.

— назначьте компьютеру статический Ip-адрес в том же диапазоне, что и Ip-адрес камеры,

такой как 192.168.0.x.

— получите доступ и настройте камеру с помощью Ip-адреса по умолчанию

— За более подробной информацией, пожалуйста, обратитесь к руководству пользователя.

Источник

© Domoticz FAQ 2023
Все права защищены. Использование материалов возможно только при указании активной ссылки на сайт.
Adblock
detector
