A3000A CAME Линейный привод ворот

Купить A3000A CAME по выгодным ценам в магазине СЕКТОР-СБ:

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание A3000A CAME:

A3000A – это линейный привод с червячным редуктором, который предназначен для автоматизации процесса открытия/закрытия створок распашных ворот и входит в комплект CAME ATI 3000. Он оснащен датчиком обнаружения препятствий, имеет функцию автоматического реверса на случай преграды на пути движения створок и имеет функцию автоматической блокировки в конечном положении. A3000A рассчитан на работу средней интенсивности и может устанавливаться для управления створками ворот распашного типа, длина которых не более чем 3 м, а вес в пределах 400-800 кг. Корпус привода защищен и может подвергаться воздействию внешних климатических условий.

Основные особенности:

линейно-червячный привод с механизмом самоблокировки;
полностью бесшумная работа;
экстренная разблокировка при помощи ручного ключа;
питание электромотора от сети 220 VAC;
возможность регулировки времени открытия;
функция реверса в случае препятствия на пути движения створок ворот;
наличие упоров безопасности и концевых выключателей;
функция замедления движения в конечной точке;
червячный механизм позволяет управлять открытием створок ворот в диапазоне от 0 до 120°;
защита корпуса по стандарту IP44 (влага/пыль);
установка на поверхности любого типа (монтажная пластина в комплекте);
диапазон температур стандартной эксплуатации, без использования дополнительного обогревателя, составляет -20 °С…+55 °С;
возможность опциональной установки оригинальных дополнительных аксессуаров для повышения функционала.

Источник

CAME ATI 3000

Привод CAME ATI 3000:

Привод CAME ATI 3000 может быть двух моделей: 220V и 24V (3024).

Данный привод расчитана на жилищные комплексы, и небольшие автостоянки и предприятия так как данный привод CAME ATI 3000 имеет следующий ряд отличительных преимуществ:

— возможость интенсивной эксплуатации (220V — 50%, 24V — 100%);

— вес створки (2м — 800кг, 3м — 400кг);

— быстрое раскрытие ворот (для моделей 220V, 3000 — 19 сек; 24V, 3024 — регулируется);

— стильный компактный дизайн привода CAME ATI 3000 сочетается с любым дизайном ворот;

д)привод CAME ATI 3000 можно ставить на ворота практически с любым дизайном, поэтому при установке привода не нужно менять конструкцию ворот;

— регулируется точный угол открытия створок распашных ворот(90° или 120°);

CAME ATI 3000 — 220V:

Благодаря свойству самоблокировки при закрытом положении распашных ворот у привода CAME ATI 3000, не нужно устанавливать дополнительный замок на створки ворот. CAME ATI 3000 можно использовать даже на габаритных воротах массой до 800кг. Привод САМЕ ATI 3000 можно снабдить концевыми микровыключателями, регулирующими угол открытия ворот. Прочный корпус привода CAME ATI 3000, отлитый из прессованного алюминия, защищен от коррозии даже в Российских погодных условиях. Данный привод CAME ATI 3000 может работать при температурах от -20 до + 70. CAME ATI 3000 не нуждается в регулярном техническом обслуживании и внутренних регулировках, т.к. ходовой винт защищен от пыли и грязи специальной пластиной, это дает возможность его не очищать регулярно и не менять его смазку. Ходовой винт находится в маслянной ванне, что сущнственно увеличивает срок службы привода САМЕ ATI 3000.

CAME ATI A3024 — 24V преимущества:

Кроме вышеперечисленных свойств модели CAME ATI 3000 расчитанный на 220V, у модели CAME ATI A3024 есть свои отличительные характеристики. Данная модификация привода CAME ATI A3024 может принимать сигнал от любых систем контроля доступа: радио-приемника (и брелка-передатчика), системы пластиков карт, телефонного вызова, устройств безопасности, подземных систем обнаружения транспорта, или фотоэлементов. Возможно подключение к приводу CAME A3024 системы аварийного питания в случае отключения электроэнергии. Электрооборудование привода CAME ATI 3000 — экономно и безопасно благодаря низкой подаче электичества. Привод CAME ATI A3024 снабжен обязательными упорами (кронштейнами), регулирующими угол открытия створок распашных ворот. Безопасность и удобство системы CAME ATI A3024 включает возможность регулировать скорость в конце движения для плавного закрытия ворот. Движение ворот автоматически блокируется и створки открываются в обратную сторону в случае обнаружения фотоэлементами посторонних предметов.

CAME ATI 3000 24V — конструкция:

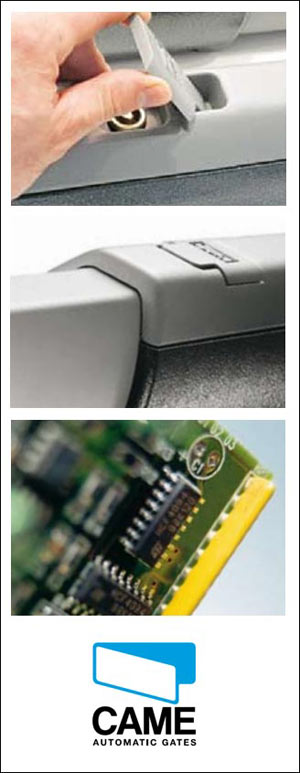

Привод CAME ATI 3000 cнабжен фиксатором кабеля, что удобно, т.к. кабель не защемляется крышкой при сборке. Отсутствует рычаг концевых выключателей у привода CAME ATI 3000, так что он не ломается при открытии створок ворот дальше микровыключателей при разблокировке привода. Благодаря отверстиям с направляющей концевые выключатели жестко фиксируются на месте, и не меняют своего положения. Подвижный маховик привода CAME ATI 3000 компенсирует возможную неустойчивость конструкции распашных ворот.

CAME ATI 3000 — тех.характеристики:

Модели CAME A3000A/3100; CAME A3006/3106; CAME A3024:

Диапазон рабочих температур: -20/+70;

Класс защиты: IP 54;

Тяговое усилие Н: 100

Модели A3000A/3100; A3006/3106:

Электропитание двигателя, В:

Максимальный потребляемый ток, А: 1,2

Максимальная мощность, Вт: 150

Интенсивность использования, %: 50

Максимальная температура двигателя °С: 150

Модель A3024:

Скорость открывания (до 90°): регулируется

Максимальная температура двигателя °С: —

Интенсивность использования, %: 100

Максимальная мощность, Вт: 120

Максимальный потребляемый ток, А: 10

Электропитание двигателя, В: 24

Ремонт, диагностика и установка приводов серии CAME ATI 3000:

Наша компания занимаеться всем спектром услуг по ремонту, диагностике и установке приводов серии CAME ATI 3000.

Для просмотра полного руководства по установке, настройке, подключении и описании привода CAME ATI 3000 нужно скачать инструкцию на русском языке: CAME ATI 3000

Привод CAME ATI 3000 присутствует на складе и вы можете заказать его, за дополнительной информацией вы можите позвонить по нашим номерам 8(495) 229-93-41

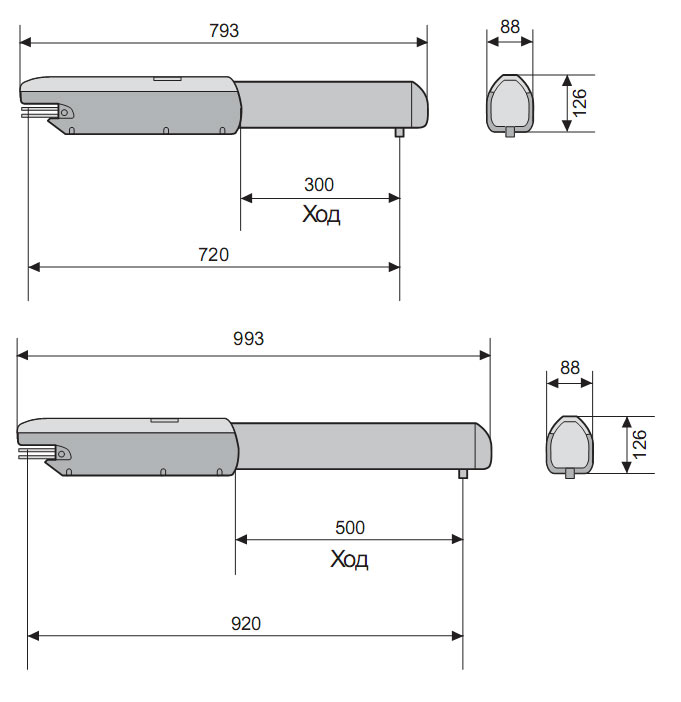

Размеры привода CAME ATI 3000:

Подключения платы для привода CAME ATI 3000:

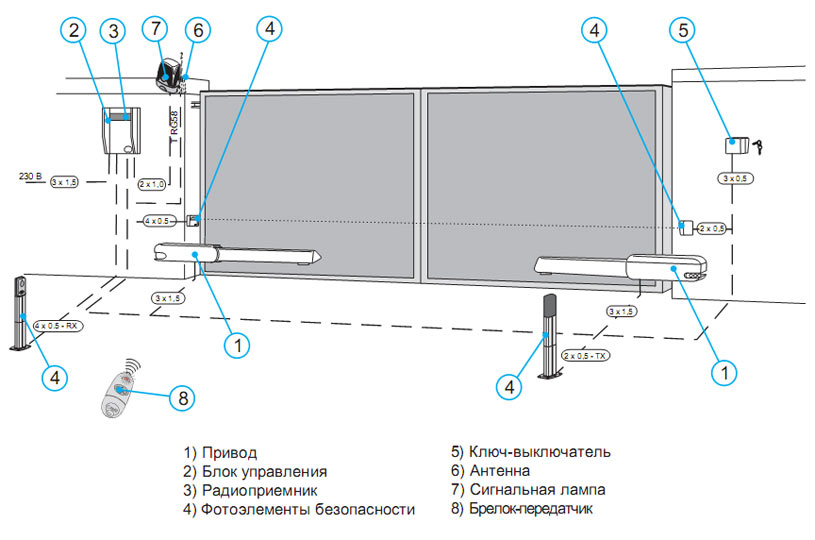

Схема установки привода CAME ATI 3000:

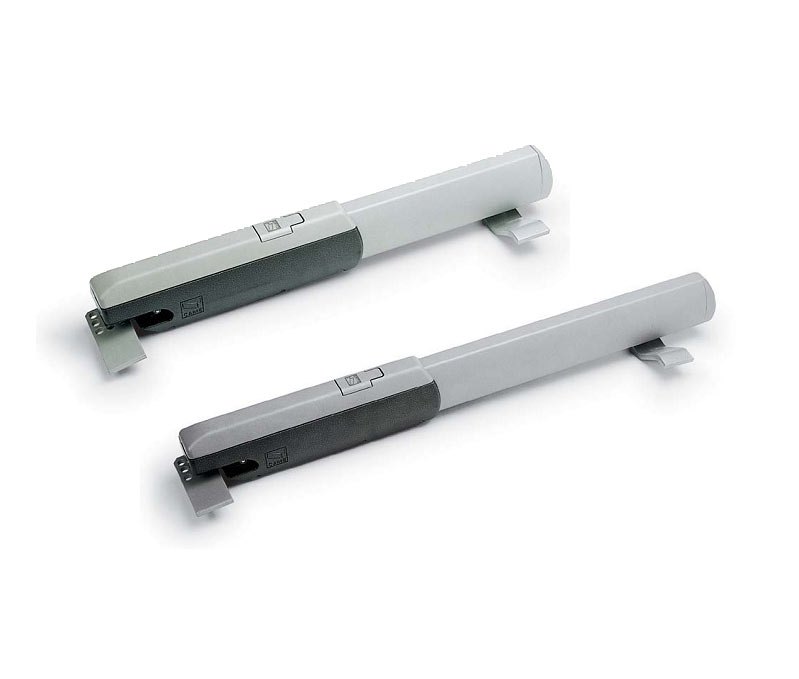

CAME ATI 3000

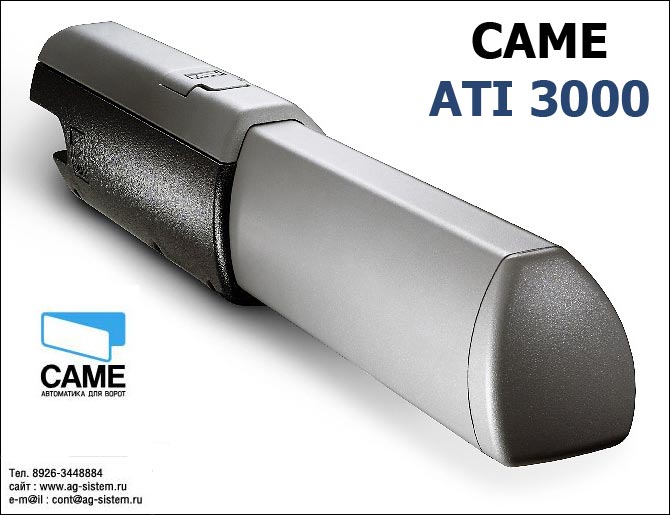

Внешний вид привода CAME ATI 3000:

Источник

Инструкция CAME ATI

Артикул: CAME ATI3000

Подробнее

Комплект автоматики для распашных ворот CAME ATI3000. В состав комплекта входят два линейных привода (арт. 001A3000A), блок управления ZF1, ZF1N или ZA3, фотоэлементы, сигнальная лампа , встраиваемый радиоприемник (арт. 001AF43s или 001AF43ru) и пульт ДУ . Предназначен для автоматизации распашных ворот, в частных домах, весом до 800кг при ширине створки до 2 м.

В зависимости от установленой платы упраления и радиоприемника возможно использование разных пультов дистанционного управления CAME.

Так же в зависимости от установленной платы управления есть отличие в процедуре программирования.

Плата управления ZF1N поддерживает 4 режима работы от пультов дистанционного управления.

Частичное открытие (режим калитки)
Только открыть (при использовании функции автоматического закрывания)
Открыть-закрыть (быстрая смена направления, без стопа)
Открыть-Стоп-Закрыть-Стоп (пошаговая работа)

Для записи дополнительного пульта необходим доступ к блоку управления. При помощи дип-переключателей необходимо установить комбинацию в соответствии с выбранным режимом управления.

ОТКРЫТЬ-СТОП-ЗАКРЫТЬ

ОТКРЫТЬ-СТОП-ЗАКРЫТЬ-СТОП (ПОШАГОВЫЙ РЕЖИМ)

Установите DIP-переключатели, как показано на рисунке, нажмите кнопку PROG и удерживайте ее в течение 1 с. Светодиодный индикатор PRG начнет мигать. В течение 20 с введите код с помощью кодонаборной клавиатуры или нажмите кнопку брелока-передатчика, который необходимо сохранить. После запоминания светодиодный индикатор PRG загорится ровным светом, а зуммер подаст звуковой сигнал длительностью 1 с.
Если брелок-передатчик уже был сохранен в памяти или было превышено максимальное количество пользователей,,
светодиодный индикатор начнет быстро мигать, а зуммер подаст звуковой сигнал 7 раз

ЧАСТИЧНОЕ ОТКРЫТИЕ

ЧАСТИЧНОЕ ОТКРЫТИЕ
Установите DIP-переключатели, как показано на рисунке, нажмите кнопку PROG и удерживайте ее в течение 1 с. Светодиодный индикатор PRG начнет мигать. В течение 20 с введите код с помощью кодонаборной клавиатуры или нажмите кнопку брелока-передатчика, который необходимо сохранить. После запоминания брелока-передатчика включится светодиодный индикатор PRG, а зуммер подаст звуковой сигнал длительностью 1 с.
Если брелок-передатчик уже был сохранен в памяти или было превышено максимальное количество пользователей,
светодиодный индикатор начнет быстро мигать, а зуммер подаст звуковой сигнал 7 раз

ТОЛЬКО ОТКРЫТЬ

Установите DIP-переключатели, как показано на рисунке, нажмите кнопку PROG и удерживайте ее в течение 1 с. Светодиодный индикатор PRG начнет мигать. В течение 20 с введите код с помощью кодонаборной клавиатуры или нажмите кнопку брелока-передатчика, который необходимо сохранить.
После запоминания светодиодный индикатор PRG загорится ровным светом, а зуммер подаст звуковой сигнал длительностью 1 с.
Если брелок-передатчик уже был сохранен в памяти или было превышено максимальное количество пользователей,,
светодиодный индикатор начнет быстро мигать, а зуммер издаст звуковой сигнал 7 раз.

ОТКРЫТЬ-ЗАКРЫТЬ

ОТКРЫТЬ-ЗАКРЫТЬ, ИЗМЕНИТЬ НАПРАВЛЕНИЕ

Установите DIP-переключатели, как показано на рисунке, нажмите кнопку PROG и удерживайте ее в течение 1 с. Светодиодный индикатор PRG начнет мигать. В течение 20 с введите код с помощью кодонаборной клавиатуры или нажмите кнопку брелока-передатчика, который необходимо сохранить.
После запоминания светодиодный индикатор PRG загорится ровным светом, а зуммер подаст звуковой сигнал длительностью 1 с.
Если брелок-передатчик уже был сохранен в памяти или было превышено максимальное количество пользователей, светодиодный индикатор начнет быстро мигать, а зуммер подаст звуковой сигнал 7 раз

Каждая запись новой кнопки занимает ячейку в памяти платы управления ZF1N рассчитаной на запоминание до 50 кодов.

Полная инструкция на плату CAME ZL60 во вкадке скачать.
