Arduino нет atmega8

Добавляем поддержку не родных м/к в среду Arduino IDE

Иногда можно использовать в своих проектах умного дома более простые или слабые микроконтроллеры,где ресурсов может быть достаточно для простых операций -Такие микроконтроллеры дешевле.Кроме программирования таких микроконтроллеров в более сложной среде разработки в WinAVR или CodeVisionAVR можно использовать среду Arduino IDE,добавив их поддержку.Иногда могут пригодится микроконтроллеры с бОльшим количеством портов,например Atmega16 и Atmega32 — их так же можно программировать в Arduino.

Обратите внимание,что обычно микроконтроллер с завода настроен на внутренний генератор и чаще всего прошивка загрузчика переключает микроконтроллер на внеший кварц — так что Вы должны позабодиться о подключении кварца к выводам микроконтроллера(выводы XTAL) по стандартной схеме.Исключение — серия attiny и некоторые другие м/к..

Серия микроконтроллеров ATtiny

attiny13,attiny2313, attiny45, attiny44,attiny85, attiny84, attiny25, attiny24, attiny4313

Цоколевка микроконтроллеров

Для программирования ATtiny 13/25/45/85 подключим его к нашему программатору согласно даташиту:

Примечание: У ATtiny13 нет шины i2c и имеет всего 1кб под программу.У ATtiny 25/45/85 имеется последовательный порт на выводах PB4 -RX ,PB3 — TX ,но м/к не поддерживают загрузку через его,только обмен данными.

У ATtiny 2313 и 4313 другая цоколевка,но подключается так же:

Настройка Arduino IDE для микроконтроллеров ATtiny

Для этого необходимо дописать нужные микроконтроллеры в файл boards.txt и распаковать архив arduino-tiny в папку папка_arduino/hardware/arduino/

Последнюю версию arduino-tiny можно найти тут.

Например ,чтобы добавить в список поддерживаемых контроллеров ATtiny85 необходимо добавить следущий текст в boards.txt:

###########################################################################
attiny85.name=Optiboot ATtiny85 @ 8 MHz (internal osc)
attiny85.upload.protocol=arduino
attiny85.upload.speed=9600
#bootloader takes up last 10 pages, so there is a limit on the max size.
attiny85.upload.maximum_size=7616
attiny85.bootloader.low_fuses=0xE2
attiny85.bootloader.high_fuses=0xD7
attiny85.bootloader.extended_fuses=0xFE
attiny85.bootloader.path=optiboot
attiny85.bootloader.file=optiboot_attiny85.hex
attiny85.build.mcu=attiny85
attiny85.build.f_cpu=8000000L
attiny85.build.core=tiny
attiny85.build.variant=tinyX5
# вариант c частотой внутренного генератора 8 мгц.
###########################################################################

Остальные примеры поддерживаемых микроконтроллеров можно посмотреть в файле Prospective Boards.txt архива arduino-tiny .

Для ATtiny13 необходимо другое ядро ,для этого распакуем архив в папку hardware\arduino\cores\core13\

и добавляем в список boards.txt:

attiny13.name=ATtiny13 (internal 9.6 MHz clock)
attiny13.bootloader.low_fuses=0x7a
attiny13.bootloader.high_fuses=0xff
attiny13.upload.maximum_size=1024
attiny13.build.mcu=attiny13
attiny13.build.f_cpu=9600000L
attiny13.build.core=core13
attiny13.build.variant=tiny8

Сейчас мы можем программировать добавленные микроконтроллеры через плату Arduno или USBasp.

Другие микроконтроллеры ATmega

ATmega8 без загрузчика

Чтобы добавить м/к ATmega8 без загрузчика добавляем в boards.txt следущий текст:

ATmega8 имеется в списке поддерживаемых как Arduino NG or older с загрузчиком,который отнимает 1 кб ,при таком загрузчике микроконтроллер можно прошивать стандартно,установив его например в Arduino UNO. Сконфигурировать свой загрузчик на другую частоту вы можете в Конструкторе Bootloader`а .

ATmega32 ,ATmega16,ATmega1284,ATmega644,ATmega324

Для добавления данных микроконтроллеров необходимо распаковать из архива avr-netino папку hardware\avrnetio и поместить её в папку Arduiono_ide\hardware\ .Другие папки с примерами и библиотеками можно так же распаковать в соотвествующие папки при необходимости.

Расмотрим пример на микроконтроллере ATmega32:

Микроконтроллер ATmega32 имеет 40 ножек из них 32 — это порты ввода вывода.

Расшифруем основные из них:

D — это цифровые выводы в нумерации arduino.

AI — аналоговые входы.

PWM — выводы с возможностью ШИМ.

Если Вы правельно скопировали папку avrnetio ,то после запуска Arduino IDE Вы увидите добавленные микроконтроллеры в общем списке.Вы можете исправить или удалить некоторые ненужные микроконтроллеры в файле hardware\avrnetio \board.txt

Если сейчас подключить микроконтроллер к Arduno или USBasp ,то можно уже заливать скетчи из среды Arduino IDE .

Обратите внимание,что новый м/к запрограммирован работать от внутреннего генератора и при прошивке загрузчика (через меню сервис-> записать загрузчик) поменяются фьюзы на режим от внешнего кварца.Загрузчик прошивать не обязательно,если Вы не хотите Заливать скетчи через последовательный порт.Перед прошивкой загрузчика можно поправить фьюзы в файле board.txt в строках bootloader.low_fuses и bootloader.high_fuses используя калькулятор фьзов.

Хотя avr-netino и поставляется с загрузчиками,но загрузка через последовательный порт на ATmega32 у меня не заработала.Для загрузки через его необходимо подсунуть «правельный» загрузчик в папку /hardware/avrnetio/bootloaders/optiboot/ из архива boots.zip ,заменив в файле board.txt имя файла загрузчика в строке bootloader.file соотвествующего микроконтроллера .Сконфигурировать свой загрузчик на другую частоту вы можете в Конструкторе Bootloader`а

Home`s Smart © 2013-2016. г.Киров.
Цитирование материалов возможно только со ссылкой на сайт. Использование фотоматериалов только с разрешения авторов.

Источник

Programming ATmega8 Using Arduino IDE © GPL3+

A general tutorial on installing Arduino bootloader on ATmega8 AVR microcontroller and programming it using Arduino IDE.

“I’ve written my code for Arduino UNO board. Is it possible to upload my sketch to an AVR microcontroller except ATmega328? I think it’s the most common question of Arduino lovers. This may have different reasons such as:

Using a cheaper AVR microcontroller
Require an AVR microcontroller with more or even less pins than ATmega328
You have all kinds of AVR except ATmega328 :D

In this tutorial you will learn how to program an ATmega8 using Arduino IDE. It’s not restricted to ATmega8 only and can be generalized to other cores which are available at MCUDude’s GitHub. It consists of two parts. In part one, Installing Arduino bootloader on ATmega8 is described. Part two shows how to program an ATmega8 using Arduino IDE and a USB to TTL convertor.

Part one: Installing Arduino Bootloader

In this part, we add ATmega8 support to Arduino IDE. Then we set up the breadboard and connect ATmega8 to Arduino UNO board.

Step One: Adding ATmega8 Support to Arduino IDE Using Board Manager

There are different types of cores available on MCUDude’s GitHub repository. MiniCore is used for ATmega8 microcontroller. Supported microcontrollers in this core are:

Follow steps below to install MiniCore in your Arduino IDE.

In File menu, click on Preferences .
Now in Additional Boards Manger URLs , enter the following URL:

Go to Tools menu and then select Board >Boards Manager
In Boards Manager window, search for MiniCore and then install the latest version.

The above steps are shown graphically here:

Источник

Programming ATmega8 Using Arduino IDE

A general tutorial on installing Arduino bootloader on ATmega8 AVR microcontroller and programming it using Arduino IDE.

Hardware components

Arduino UNO

× 1

Microchip ATmega8A-PU

× 1

CH340G USB To TTL Converter

× 1

16 MHz Crystal

× 1

Capacitor 22 pF

× 2

Resistor 10k ohm

× 1

SparkFun Pushbutton switch 12mm

× 1

Breadboard (generic)

× 1

Jumper wires (generic)

× 12

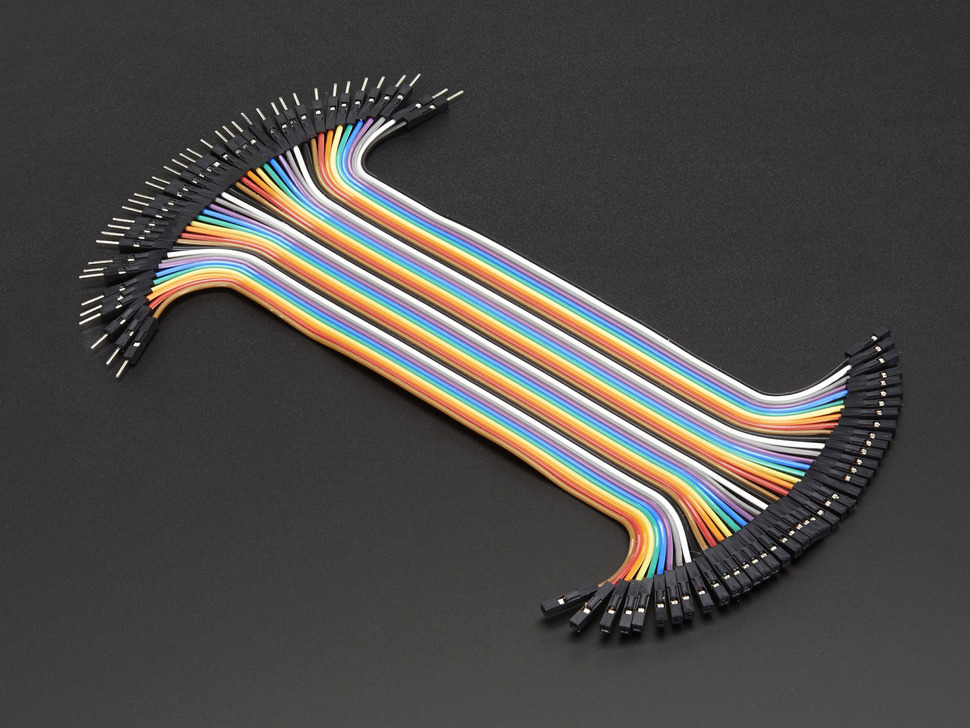

Male/Female Jumper Wires

× 4

Using a cheaper AVR microcontroller
Require an AVR microcontroller with more or even less pins than ATmega328
You have all kinds of AVR except ATmega328 :D

Part one: Installing Arduino Bootloader

In this part, we add ATmega8 support to Arduino IDE. Then we set up the breadboard and connect ATmega8 to Arduino UNO board.

Step One: Adding ATmega8 Support to Arduino IDE Using Board Manager

There are different types of cores available on MCUDude’s GitHub repository. MiniCore is used for ATmega8 microcontroller. Supported microcontrollers in this core are:

Follow steps below to install MiniCore in your Arduino IDE.

In File menu, click on Preferences .
Now in Additional Boards Manger URLs , enter the following URL:

Go to Tools menu and then select Board > Boards Manager
In Boards Manager window, search for MiniCore and then install the latest version.

The above steps are shown graphically here:

Источник

Arduino нет atmega8

Далеко не во всех проектах целесообразно использовать Ардуинку целиком, иногда достаточно всего нескольких выводов микроконтроллера, да и интегрировать её в схему не всегда удобно. В таких случаях разумно совместить простоту и удобство среды программирования Arduino IDE и дешевизну и малый размер «голого» микроконтроллера, тем более, что прошивать такие МК можно непосредственно с помощью Ардуинки.

В семействе AVR огромное множество микроконтроллеров на любой вкус. Для стандарт tinyAVR ( ATtiny xxx) характерны небольшое количество флеш-памяти (до 16 килобайт) и количество линий ввода-вывода в совокупности с низким энергопотреблением, а для стандарта megaAVR ( ATmega xxx) доступно уже до 256 килобайт памяти и до сотни портов ввода-вывода (зависит от модели МК), так же доступна расширенная система команд и периферийных устройств. Сегодня будем прошивать ATmega8 , цифра 8 в названии говорит нам о том, что у этого микроконтроллера 8 килобайт встроенной памяти. На картинке ниже расписаны выводы микроконтроллера в DIP корпусе. Кстати у ATmega48/88/168/328 выводы расположены аналогичным образом.

Ground (8 и 22 ноги) — земля, минус питания.
VCC (7 нога) — + питания.
Crystal (9 и 10 ноги) — сюда подключается кварцевый резонатор нужной частоты, в случае если МК настроен на работу от внешнего генератора.
AVCC (20 нога) — это + питание для аналоговой части МК, их разделяют с VCC в случаях когда необходимо получать сильно точные значения, питания подают отфильтрованное от помех и т.п. На практике для рядовых задач просто соединяют эту ногу с VCC.
AREF (21 нога) — на эту ногу можно подавать опорное напряжение отличное от пяти вольт питания микроконтроллера, например если есть необходимость измерять напряжение в пределах 3 вольт.
RESET — сброс настроек, перезагрузка МК. Кратковременная подача логического ноля на этот вывод приведет к перезапуску прошивки, так же необходим для перезаписи.
Остальные выводы — это порты ввода вывода такие же как и на плате Ардуино, их можно использовать по своему усмотрению.

Для прошивки нашего микроконтроллера понадобятся его порты последовательного периферийного интерфейса (SPI — Serial Peripheral Interface) — это синхронный протокол последовательной передачи данных, используемый для связи микроконтроллера с одним или несколькими периферийными устройствами. В нашем случае это выводы:

17 вывод — MOSI (Master Out Slave In) — линия для передачи данных от ведущего устройства (Master) к ведомым (Slave)
18 вывод — MISO (Master In Slave Out) — линия для передачи данных от ведомого устройства (Slave) к ведущему (Master)
19 вывод — SCK (Serial Clock) — тактовые импульсы, генерируемые ведущим устройством (Master) для синхронизации процесса передачи данных

В первую очередь необходимо из ардуинки сделать программатор, в этом нет ничего сложного, нужно просто загрузить в неё код из готового примера «ArduinoISP».

После его загрузки в плату (кстати я буду использовать Arduino UNO для наглядности, но это не принципиально, можно и другую) в меню Инструменты — >>Программатор необходимо выбрать «Arduino as ISP» .

Дальнейшие действия по подключению МК к Ардуинке описаны в комментариях к коду который мы в неё загрузили, а именно подключаем следующие пины:

17 нога микроконтроллера (MOSI) к 11 пину платы Ардуино
18 нога микроконтроллера (MISO) к 12 пину
19 нога микроконтроллера (SCK) к 13 пину
1 нога (RESET) к 10 пину платы Ардуино
8 ногу к GND
7 ногу к +5V

Дополнительно подключим на нулевой цифровой выход ATmega8 (вторая ножка микросхемы) светодиод через токоограничивающий резистор на 220 Ом, для наглядного подтверждения того, что микроконтроллер работает.

// Put an LED (with resistor) on the following pins:
// 9: Heartbeat — shows the programmer is running
// 8: Error — Lights up if something goes wrong (use red if that makes sense)
// 7: Programming — In communication with the slave

Как видно из описания примера «Arduino ISP» к 7, 8 и 9-му пинам платы Ардуино можно подключить информационные светодиоды (через резисторы) отображающие ход работы программатора, но это по желанию.

Теперь почти всё готово, осталось только сообщить среде программирования, что именно мы собираемся прошивать. Для этого нужно добавить нашу ATmega8 в среду разработки Arduino IDE, тоесть нужно установить так называемое ядро, или как оно называется в самой IDE – плату.

MiniCore – ядро для поддержки микроконтроллеров ATmega328, ATmega168, ATmega88, ATmega48 и ATmega8, для его установки нажимаем Файл —>> Настройки и в открывшемся окне ищем строчку: «Дополнительные ссылки для менеджера плат:» , в это поле необходимо ввести ссылку:

Далее заходим в Инструменты —>> Плата —>> Менеджер плат находим и устанавливаем нужное ядро.

После всех манипуляций в менеджере плат должно появиться следующее:

В качестве платы выбираем нашу ATmega8, параметр «Clock:» устанавливаем «Internal 8 MHz», так МК будет работать от внутреннего генератора.

Все готово! Теперь подключаем плату Ардуино к компьютеру и не забыв выбрать нужный COM порт, выбираем в меню «Инструменты» пункт «Записать загрузчик» .

Теперь МК знает от какого генератора и на какой частоте ему работать, можно загружать в него свои программы. Для примера загрузим классическую мигалку, только поменяем порт вывода на нулевой (вторая нога МК), именно к нему по схеме мы подключили светодиод.

Загружать нужно не кнопкой как обычно, а через меню Скетч —>> Загрузить через программатор , если все сделано правильно, то светодиод начнет мигать.

В Arduino IDE можно прошить ATmega8 и без установки дополнительных плат, выбрав в качестве платы «Arduino NG or older» и в качестве процессора «aTmega8». Но в таком случае не будет возможности выбора от какого генератора (внешнего или внутреннего) и на какой частоте будет работать МК, а работать он будет от внешнего генератора на частоте 16 MGz, и перезаписать его настройки в дальнейшем без подключения кварцевого резонатора к выводам 9 и 10 будет невозможно, будьте внимательны!

Ну и напоследок приведу ссылки на ядра для работы с микроконтроллерами серии ATtiny, устанавливаются они аналогично MiniCore:
