датчик МАР Ловато

крякнул датчик.
посоветуйте можно ли купить плату где то на просторах китая)? спасибо

Comments 27

Проще готовый купить он стоит 1300 вот тут

это не такой( маркировка не та(

Проще готовый купить он стоит 1300 вот тут

внимательно посмотри 4635000-у тебя
а мне надо 4635320

Да ошибся это от omvl. Они не отличаютя по датчикам внутри скорее всего разная распиновка. Если представляешь распиновку своего то и этот заработает.

на али то понятно, конкретнее можно а то по ссылке выпадает толщиномер

спасибо но в том и проблема что я не знаю крякнул сам датчик или плата дорожка накрылась.
щас отдал протетсить. спасибо . куплю если надо

Там датчик типа MPXH6300A, точно не помню. MXPH для LPG короче.

хотелось бы не датчик а плату целиком — родная немножко))) поплавилась/окислилась

А вы уверены что он не работает? я бы для начала попробовал очистить плату от каки, отпаять датчик, проверить все дорожки, пролудить все подозрительные места и запаять обратно. Процентов 80 что заработает.

вот так и хочу сделать, просто чел тут на драйве для другого датчика нашел плату у заамурских друзей

Что значит крякнул? Купить датчик давления отдельно, и впаять. Будет работать так же. Только датчик давления стоит тоже выше 1000руб/шт.

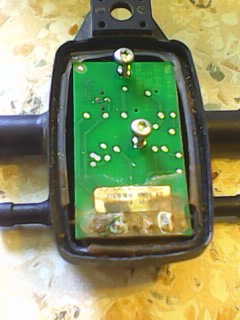

Фото очень плохого качества. Сгнили дорожки чтоли?

на этом датчике разъем влагозащищенный на 5 (ПЯТЬ!) проводков — а стоят 4 !,
соотвественно дырдочку никто не заглушил, попала вода походу и все привет датчик — все ножки немножко поплавилось и сильно окислились.

Дак если окислилось, это не проблема. Восстанавливается вполне легко. Окисления по фото не много.

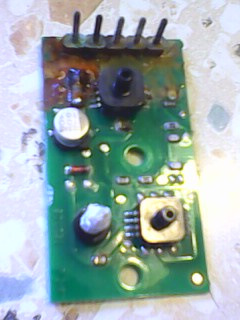

неверно написал — плата окислилась в районе ножек, поплавилась там же, вот и ищу варианты толи новую плату купить толи эту восстановить

Саму плату вряд ли отдельно найти можно, может на авито, вдруг кто то отломал не чайно трубку вакуумную))) и купил себе новый. Цены на них конечно запредельные!

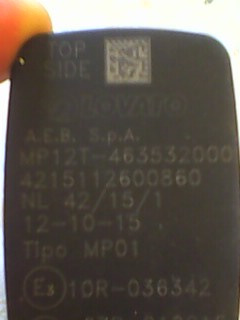

в сервисе сказали чтоб был идеентичный номер 463532000, а на картинке 46350000, так что увы мозг ловато его не увидит скорей всего

Тогда только оригинал нужно

Не на тот номер глядите. Вам важна модель МР12Т. А остальное это лишь техническая реализация этой модели.

Да это датчик от фирмы AEB, подходит для многих марок ГБО, его название MP12T или AEB 025. На самом деле фирма АЕБ, делает кучу электроники, под заказ любого производителя ГБО под его логотипои, будь то это ловато или OMVL, и куча других производителей))))

я б хотел купить плату и воткнуть в корпус, тока я ведь не смыслю ни…а в них, поэтому и прошу подсказать где купить.

Источник

Датчик давления lovato mp01

Датчик MAP AEB mp01 mp12 t ГБО

Доставим в течении 3-6 дней по РФ

Скачать программу ГБО online

Датчик давления/температуры газа AEB предназначен для систем распределенного впрыска OMVL, LOVATO, DIGITRONIC и LANDI RENZO. Позволяет контролировать температуру и давление газа, а также разряжение впускного коллектора.

Датчики температуры напрямую влияют на корректную работу оборудования и позволяют избежать различных опасностей, связанных с перегревом оборудования.

Коды запчасти: 463000030, 463532000, 463500000.

Его функция для регулирования давления газа, подаваемого к форсунке, и вакуум, образованный в системе подачи. Наиболее распространенным симптомом недостаточности этого компонента является автоматическое переключение, когда все параметры, связанные с функционированием СНГ являются нормальными.

Измеряет давление и температуру газа, подаваемого к форсунке.

Комплектация:

Датчик MAP AEB mp01 mp12 t — 1 шт.

Датчик MAP AEB mp01 mp12 t используется в системах распределенного впрыска газа, позволяет контролировать температуру газа, разряжение впускного коллектора и давление газа.

Как проверить мап сенсор ГБО?

В состав современного газобаллонного оборудования (ГБО) входит ряд электронных устройств, призванных обеспечить его надёжное и эффективное функционирование. Одним из таких приборов является мап сенсор ГБО 4 поколения, он же датчик абсолютного давления (ДАД), разрежения и часто температуры.

Мап датчик ГБО представляет собой аналоговый или цифровой прибор, контролирующий абсолютное давление (АД) в системе ГБО, иными словами, степень разрежения воздуха во впускном коллекторе ДВС.

Назначение

Полученные от датчика сведения поступают к системе управления газовыми форсунками для расчёта плотности и расхода воздуха при приготовлении газо-воздушной смеси. По величине АД определяется нагрузка на двигатель в конкретный момент времени при любом угле открытия дроссельной заслонки.

От корректной работы датчика абсолютного давления газа зависит соотношение воздуха и подаваемого газа в газо-воздушной смеси, поступающей к камере сгорания ДВС.

В случае передачи некорректных данных на электронный блок управления (ЭБУ) ГБО качество смеси не будет соответствовать оптимальному значению (то есть смесь будет либо обогащённой, либо обеднённой), что приведёт, как минимум, к потере мощности и перерасходу топлива.

Общепризнанные производители ГБО 4 поколения обычно комплектуют свою продукцию датчиками давления газа. Однако эти устройства можно приобрести по отдельности и встроить в уже установленную систему.

Устройство и принцип действия

Несмотря на важность выполняемой работы, МАП сенсор является весьма надёжным, неприхотливым устройством. В корпусе прибора расположены пьезорезистивные преобразователи (датчики).

Прибор сопоставляет давление в подводящем штуцере с давлением в этих датчиках, в зависимости от полученной разности посылает сигнал ЭБУ в виде выходного напряжения.

По мере снижения АД (иными словами, с увеличением степени разрежения) в коллекторе значение выходного напряжения постепенно уменьшается.

Хотя МАП сенсор принято называть датчиком давления (поскольку это и есть его основное назначение), на самом деле он выполняет ещё дополнительные функции, а именно: измеряет разрежение воздуха, а иногда и температуру газа. То есть, в корпусе прибора фактически находятся два или три датчика, следящие за соответствующими параметрами.

Неисправности и проверка работоспособности

Практика эксплуатации МАП сенсора показывает, что нарушение его работоспособности нередко связано с неправильным монтажом. Необходимо понимать, что устанавливать прибор следует в точке, находящейся выше входного коллектора, а также рампы газового распределителя и фильтра тонкой очистки, к низу разъёмом (фишкой).

Это исключает скопление пара, загрязнений и конденсата в корпусе датчика, повышает надёжность, корректность его работы. Первыми признаками того, что МАП сенсор вышел из строя, являются:

произвольный переход с газа на бензин и обратно;
машина отказывается переходить на газ;
«плавающие обороты» на холостом ходу;
рывки при резком нажатии на акселератор;
потеря приемистости;
повышенный расход газа.

Помимо субъективной оценки можно применить «научный» подход с использованием вольтметра (для измерения напряжения) и медицинского шприца (для создания вакуума). Однако вряд ли найдётся много желающих утруждать себя подобным экспериментом.

Самый точный метод проверить работоспособность прибора (по давлению) — с помощью сервисного диагностического оборудования.

Чаще всего причиной неполадки является пробой датчика давления, он перестаёт фиксировать изменение давления газа. Однако и датчик разрежения может дать сбой, например в том случае, если перепутаны шланги давления и разрежения. Но есть производители, которые объединяют эти датчики для управления одним контроллером, тогда подключить шланги к map sensor можно в любом порядке.

Другой причиной может стать окисление проводов или утечка газа из-за износа резиновых уплотнителей (колец), потеря герметичности пластикового штуцера-тройника. Дефект не сложно обнаружить путём визуального контроля, а также исправить (в продаже имеется ремкомплект).

Большинство автомобилистов при возникновении малейших проблем с нормальной работой ГБО 4 поколения не стремятся проверить мап сенсор, а торопятся его поменять.

В то же время во многих случаях есть реальная возможность «реанимировать» этот прибор, после чего он способен успешно проработать не один год. Таким образом, можно сэкономить порядка 3 тыс. рублей.

Ремонт своими руками

Отремонтировать МАП сенсор своими силами может даже не очень искушённый в этом деле автолюбитель. В частности, предлагается следующий порядок замены датчика давления и/или разрежения:

Отсоединяется разъём, МАП сенсор демонтируется, производится его осмотр, очистка, продувка.
С помощью острой отвёртки поддевается, затем снимается пластиковая крышка (либо откручиваются винты), открывая доступ к плате с датчиками.
Откручивается плата и достаётся из корпуса.
Выпаивается неисправный элемент.
На его место впаивается новый датчик, далее надевается уплотнительное кольцо (стоимость датчика на алиэкспресс 350-450 рублей).

Датчики абсолютного давления PS-01 и PS-02 – возможна ли взаимозамена

Эти популярные электронные устройства польского производства предназначены для ГБО 4-го поколения и устанавливаются в системах распределённого впрыска например Digitronic, Stag с целью передачи частотного сигнала ЭБУ. Оба прибора работают как на метане, так и на смеси пропан-бутан.

Их различие состоит в том, что МАП сенсор PS-01 измеряет лишь два параметра: давление газа у газовых форсунок, степень разрежения (вакуум) во впускном коллекторе, в то время как температура газа измеряется отдельным датчиком.

А вот PS-02 более универсален: помимо давления и вакуума он определяет ещё тепловой режим (т.е. имеет в своём составе три разных датчика), что позволяет формировать более точный сигнал на ЭБУ.

При выходе из строя датчика PS-01 возникает естественное желание поменять его на более совершенный аналог. На первый взгляд, ничего сложного здесь нет, однако различная распиновка приборов может вызвать некоторые затруднения при решении данной задачи.

В нижеприведенной таблице приведены сведения о подключаемых контактах обоих МАП датчиков.

Модель датчика№ контакта/назначение/цвет

PS-01	1 — питание белый	2 — давление белый	3 — вакуум белый	4 — земля чёрный	—
PS-02	1 — питание белый	2 — температура оранжево-чёрный	3 — давление белый	4 — вакуум белый	5 — земля чёрный

Как видим, разъём PS-02 содержит 5 контактов, а разъём PS-01 – только 4 ввиду отсутствия температурного датчика. Тем не менее, переключиться с одного прибора на другой вполне возможно.

Что касается оранжево-чёрного и чёрного провода, то тут всё ясно: вместо температурного датчика они присоединяются к разъёмам PS-02 соответствующего цвета. А для правильного подсоединения белых проводов нужно обратить внимание на маркировку клемм PS-01.

Она выглядит так: 1 — P1 (supply +), 2 — P2, 3 — P3 (MAP). Это значит, что клеммы Р1, Р2, Р3 соответствуют клеммам 1, 3, 4 на PS-02. После подсоединения PS-02 остаётся демонтировать датчик температуры и ставший ненужным PS-01. Их можно выбросить, но лучше оставить – вдруг ещё пригодятся.

Датчик давления, разрежения и температуры газа: основные неисправности, ремонт своими руками

В газовом оборудовании 4-го поколения используются электронные датчики, которые взаимодействуют с электронным блоком и позволяют корректировать работу ГБО. Сегодня я расскажу о датчике давления разрежения и температуры газа. Тем, кто подумал, что это три разных датчика, объясняю — это один датчик, который выполняет сразу три функции.

Чаще всего этот датчик называют просто датчиком давления газа, поскольку в большинстве случаев он необходим именно для контроля давления. Однако внутри корпуса одного датчика находится три контроллера (давления, разрежения и температуры), которые следят сразу за тремя параметрами.

Неисправность датчика давления газа

Выход из строя, как правило, сопровождается произвольным переключением с газа на бензин, а также миганием индикаторов и звуковым сигналом. Что при этом происходит? Мембрана датчика давления (маркировка: MPXHZ6400A) выходит из строя, после чего датчик не реагирует на изменения давления газа.

Второй датчик — датчик разрежения (маркировка: MPXHZ6250A) измеряет давления воздуха, поэтому его мембрана стойка к газовому топливу, однако случается, что неисправен именно датчик разряжения. Например, если во время установки перепутать шланги (разрежения и давления), можно получить неисправный датчик разрежения.

Хотя у некоторых производителей два эти датчика представлены одним и тем же контроллером MPXHZ6400A, поэтому многие считают, что принципиальной разницы в подключении шлангов нет.

Ремонт датчик давления, разрежения и температуры газа

Большинство автомобилистов в случае неисправности датчика давления сразу же меняют, и это не странно, поскольку сами установщики утверждают, что датчики неремонтопригодные. Однако на практике все немного иначе.

Существуют способы реанимации этих датчиков, после чего они успешно работают еще довольно долго. Стоимость датчика давления газа составляет порядка 2-х 3-х тысяч рублей, поэтому вопрос, как вы понимаете, актуальный и стоит того, чтобы в нем разобраться.

Для ремонта нам потребуется:

Паяльник и навыки работы с ним;
Новый датчик см. фото (купить датчик давления или разрежения можно в интернете на «Али» или другом сайте, который специализируется на чипах);
Термопаста КПТ-8 (желательно);
Отвертка TORX T10 (звездочка).
Демонтируем датчик, производим его очистку и продувку.
Используя что-то острое, аккуратно поддеваем пластиковую крышку, под которой находится плата с датчиками. Желательно ничего не сломать.
Откручиваем плату, она крепится болтиками под TORX «T10» и достаем ее из корпуса.
Выпаиваем нужный нам неисправный датчик, запомнив при этом его расположение.
Берем новый датчик и осторожно впаиваем его на место, также не забудьте одеть уплотнительное кольцо.
На всякий случай проверяем входные отверстия датчика давления и разрежения.
Если есть термопаста, я бы рекомендовал заменить ее на температурном датчике.

Дальнейшая сборка производится в обратном порядке. На этом ремонт датчика давления газа завершен, осталось установить его на место и проверить работу ГБО. Спасибо за внимание, надеюсь, помог!? Ваши комментарии и соображения по этом поводу оставляйте в х. Всем пока и до новых встреч на ГБОшнике.

Неисправности ГБО 4 поколения симптомы и вероятные причины

Любые механизмы, даже самые совершенные, подвержены износу, поломкам, не исключены временные сбои в работе. Установка газового оборудования на автомобиль с инжектором несёт с собой ряд сложностей, связанных с вмешательством в штатную топливную систему. Грамотно выполненный монтаж и регулярное техническое обслуживание позволяют предотвратить многие проблемы.

Почему неполадки следует сразу устранять?

Газобаллонное оборудование для инжекторных и карбюраторных машин, даже самых лучших брендов изнашивается по происшествии некоторого времени. Высоки риски ошибок при монтаже и настройках, которые в итоге и приводят к неисправности гбо 4 поколения. Ошибки при монтаже гбо тартарини обычно проявляются уже впервые недели работы.

Поломки бывают в пропан-бутановых установках и работающих на метане. Когда автовладельцы разбираются в неполадках газовой системы, вопросы решаются быстрее и дешевле.

Первые «звоночки» проявляются при заправке газом, когда слишком рано закрывается электроклапан, индикатор неправильно показывает уровень газа. Может сбиваться работа системы охлаждения и отопления, горит чек, падает мощность, при наличии в баллоне газа система сама переходит на бензин.

Автовладелец сталкивается с износом форсунок, неисправность датчика давления, редуктора, выходит из строя мап сенсор. Игнорирование сигнала «Check Engine» ведёт к прогару клапанных седел.

При переводе машины на газ стандарта евро 4 неисправности ГБО alpha зависят во многом от профессионализма мастера. Поэтому рекомендуется обращаться только в проверенные автосервисы.

Некоторые неисправности ГБО возможно починить и своими руками. Если причины неисправности ГБО 4 поколения устранять изначально, затраты «копеечные», в дальнейшем они выльются в десятки тысяч рублей.

На заметку! Следует помнить, что обслуживание ГБО 4 поколения своими руками сводится к профилактическим мероприятиям, например, проверке внешнего вида и герметичности газовых магистралей. Визит к мастерам автосервисов это не заменит.

Признаки неисправностей и пути решения

Как только появятся первые признаки неисправностей ГБО 4-го поколения, следует бить тревогу, выяснять причину и заниматься ремонтом. У каждого бренда ГБО имеются свои слабые места. Так, например, мастерам автосервисов помогает в работе таблица неисправностей гбо 4 поколения альфа.

Характерных симптомов поломок не так уж и много, способы устранения не сложные, если вникнуть в суть проблемы изначально.

Провалы при перегазовках

Если ощущаются провалы при резких перегазовках, причины может быть несколько:

засорённый газовый фильтр;
нет давления в газовом редукторе;
вышел из строя map sensor;
газовые форсунки откалиброваны неграмотно;
засорился газовый трубопровод.

Сложность ремонта зависит от того, что придётся делать. Иногда причин может быть несколько одновременно.

Мотор «троит»

ГБО четвертого поколения любого бренда, brc, диджитроник, томасетто, ловато, альфа может давать сбой. Возможные неисправности выдаёт и ГБО тартарини 4 поколения при неправильных настройках.

Если во время перевода двигателя с бензина на газ, мотор начинает троить, это говорит о том, что газобаллонная система вышла из строя, эксплуатировать её без ремонта дальше опасно.

Необходимо переключить двигатель на штатное автомобильное топливо и отправиться в автосервис. Ремонтировать самостоятельно при таких симптомах не получится, нужна серьёзная диагностика.

Утечка антифриза

Если под машиной появляется «лужа», уровень антифриза в бачке упал до критического состояния и доливы не помогают, вероятно, была неудачная врезка ГБО в систему охлаждения (нарушена герметизация стыков), либо неисправен редуктор.

Опасно попадание антифриза во впускной коллектор, либо газ может пойти в систему охлаждения. Необходимо срочно обращаться к мастеру по установке ГБО.

Перегревается мотор

Когда указатель температуры зашкаливает за красную линию и охлаждающая жидкость кипит, это происходит из-за нарушения прохождения жидкости по системе, её завоздушивания. Ремонтные затраты на начальной стадии незначительны, необходимо согнать воздушные пробки, иногда требуется замена хомутов и патрубков.

Автомобиль при переводе на газ работает «рывками»

Неравномерное нарастание мощности на газу, силовая установка работает нестабильно, при переводе ТС на бензин ситуация стабилизируется не всегда означает поломку.

Самое безобидное, что может быть, это заканчивается газовое горючее. Более серьёзная причина кроется в некорректной работе форсунок. При втором варианте придётся менять комплект форсунок.

Не работает индикатор уровня газового горючего

Что делать, если при любом количестве заправленного газа, указатель не выдаёт фактический уровень? Датчик, который несёт ответственность за индикацию уровня газа, может работать некорректно при заклинивании поплавка.

Если серьёзной поломки нет, то при легком постукивании по корпусу газового баллона, поплавок может «ожить». Вторая причина — неисправность электрической части. Здесь может быть всё, что угодно: начиная от обрыва проводов и заканчивая коротким замыканием.

Трудности при заправке газового баллона

Иногда не получается заправить газовый резервуар дополна, пистолет «отскакивает» раньше, чем нужно. Если с оборудованием на автозаправке всё нормально (а в этом нужно убедиться), нужно «грешить» на электромагнитный клапан заправочного устройства. Мастера его обычно меняют либо снимают и чистят. Второй вариант дешевле.

Падает мощность автомобиля

Симптомы проявляются постепенно. Динамика мотора со временем ухудшается, хотя до этого всё было нормально, на бензине машина функционирует нормально. Причин несколько:

засорились фильтры ГБО;
сбои в работе ЭБУ;
неисправные форсунки.

Самое малозатратное мероприятие — это замена фильтров.

Появился запах газа

Даже при незначительной утечке запах газа будет ощущаться в салоне или рядом с автомобилем. Небольшие утечки могут быть в местах соединений элементов ГБО с газовыми магистралями. Также необходимо проверить выхлопную систему. Начинают проверку с герметичности газового трубопровода.

Мотор глохнет

Неисправности газового оборудования на автомобилях с инжектором могут проявится в самый ответственный момент, например, на перекрёстке, когда неожиданно заглох мотор.
Скорее всего, виновата неправильная настройка электронного управления, либо неправильно смонтирован редуктор.
Необходимо сделать диагностику ГБО и выполнить регулировку.

Перерасход газа

Согласно таблице расходования горючего, в идеале среднее потребление газа в литрах должно выше, чем бензина на 10-20%. Если машина «ест» 7 литров бензина на 100 км. по трассе, нормальным будет потребление газа 8-9 литров в тех же условиях.

При превышении нормы, причины могут быть следующими:

засоренный воздушный фильтр;
неисправна система зажигания;
неисправность редуктора (низкое давление, не прогревается, либо он неправильно настроен);
вышли из строя газовые форсунки;
неправильно подобраны калибровочные штуцера форсунок;
неисправность лямбда-зонда.

Проблему нужно решать обязательно, так как ставится ГБО из-за экономии горючего, иначе оно себя не оправдает.

Не переводится автоматически на газовое горючее

В ГБО 4 поколения переключать вручную топливо не нужно. Если автоматика не действует, это может означать:

температурный датчик вышел из строя;
датчик давления газа ГБО 4 поколения выдаёт неисправности;
необходимо проверить напряжение в АКБ (не менее 9 В);
не поступает импульс от тахометра;
в системе обогрева воздушная пробка.

Это означает серьёзную поломку, которую игнорировать не получится. Установка ГБО на транспортное средство решает не только проблему экономии на горючего, важна экологическая составляющая.

Автомобиль на газе соответствует стандартам евро 4 по показателям выхлопа. Чтобы поддерживать этот уровень, нужно вовремя проходить техобслуживание, не игнорировать любые симптомы неисправностей ГБО.

Некоторые проблемы возникают не сразу, а через год-два, зависит от условий и интенсивности работы авто. Эксплуатация поломанной аппаратуры небезопасна, ведёт к поломке не только газовой системы, но и двигателя машины.
